直流快速充电如何改变电容器选型的规则

来源：Knowles(楼氏)

发布时间：2026-09-30

直流快速充电（DCFC）基础设施正迅猛扩张。当前，充电器的功率水平已达到350-480千瓦¹，全球市场规模预计将在2035年达到200亿美元²，与此同时，美国正朝着在2027年前建成超过10万个三级充电桩³的目标迈进。

这些系统将三相交流电转换为供车辆电池使用的高压直流电，而整个转换过程的每个环节都依赖于电容器——其承担着能量存储、滤波、稳压控制、纹波电流处理及开关保护等功能。

尽管电容器在电力转换中承担着多种角色，但目前针对直流快速充电（DCFC）功率模块的电容器选型与车载电力电子设备⁴有何不同，尚缺乏实用的指导。本文将对此做进一步探讨。

直流快速充电（DCFC）架构概述

典型的直流快充设备输入电压为 380–600 VAC，输出电压为 200–1000 VDC。其转换过程分为三个阶段：

•电网侧电磁干扰（EMI）滤波

•功率因数校正（PFC）整流（如采用SiC碳化硅MOSFET的Vienna整流器或T-NPC拓扑），用于生成650–800 VDC母线电压

•隔离式DC-DC转换器（如DAB或LLC/CLLC），用于调节最终输出电压

大多数充电桩采用模块化设计，由30千瓦的功率模块组成，可扩展至数百千瓦，因此整个充电桩的组件选型具有较强的通用性。

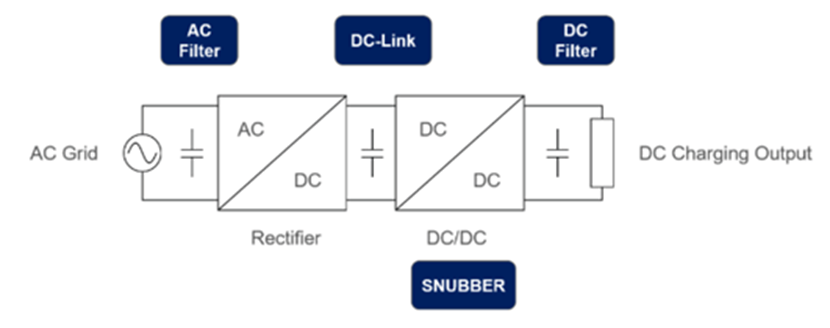

图1：三段式直流快充架构

电容器在直流快速充电架构中的作用

在直流直流快速充电（DCFC）架构中，电容器承担六项核心功能：

•电磁干扰（EMI）滤波：额定电压为 500 V rms 以上的 X 型和 Y 型安全电容器，可抑制电网接口处的传导噪声。

•功率因数校正（PFC）母线稳压：电容器维持稳定的650-800 VDC母线电压，并吸收整流器产生的开关纹波。

•直流母线纹波处理：在各级之间，电容器会吸收高纹波电流；在直流快速充电（DCFC）架构中，这是主要的设计限制因素

•谐振电路工作：稳定、低损耗的电容器确保LLC/CLLC转换器在各种频率和温度下均能保持优异性能。

•输出滤波：低ESR电容器可平滑输送至电池的最终直流电。

•缓冲与保护：高压电容器可抑制来自碳化硅（SiC）和氮化镓（GaN）器件的开关瞬态。

有两个因素始终将直流快速充电设备区别于车载充电方案。

1.直流母线的电容器选型取决于纹波电流，而非保持时间。在此情况下，薄膜电容器优于铝电解电容器，因为所需电容值虽然较低，但对纹波和散热的要求较高。凭借更小的体积和更长的使用寿命，仅需四个薄膜电容器即可替代十个铝电解电容器。

2. 工作环境：户外机柜需持续运行，且常处于高温环境，此时内部损耗会直接影响可靠性。在此条件下，每个散热功率仅1W的自愈合薄膜电容器，相比每个散热功率为8W的铝电解电容器更具优势。

不同的电容器技术适用于不同的应用场景，深入了解这些场景是做出正确权衡的关键。例如，若您正在开发直流快充电源模块，则需仔细研究设计假设的变化及其对电容器选型的影响。
