高压模拟开关

来源：21ic电子网

发布时间：2026-09-28

ABLIC高压模拟开关

低功耗，小型化和低成本

ABLIC的高压模拟开关基于我们在超声波系统中积累的技术，使我们能够实现高耐压，多通道，低导通电阻和单一电源。

主要特性

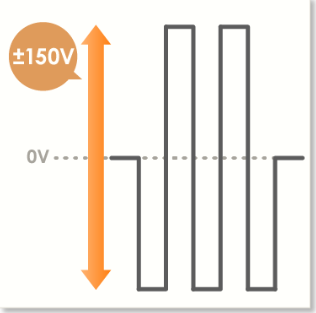

可输入高压信号

•支持±100V稳态电压和±150V过冲电压。

•可以增加输入幅值电压来补偿由高压开关导通电阻引起的振幅下降。

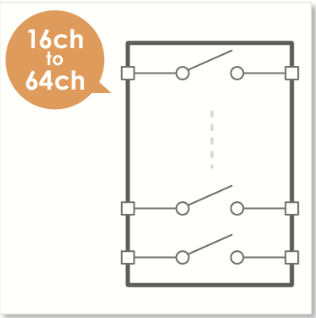

多通道高集成度

•16到64通道集成可以缩小系统的规模并降低成本

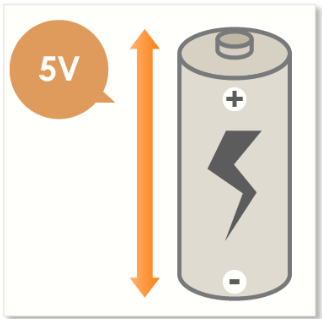

单回路5V电源，功耗极低

•它可以在单个5V电源上运行，实现出色的低功耗，并有助于您的系统安全设计。

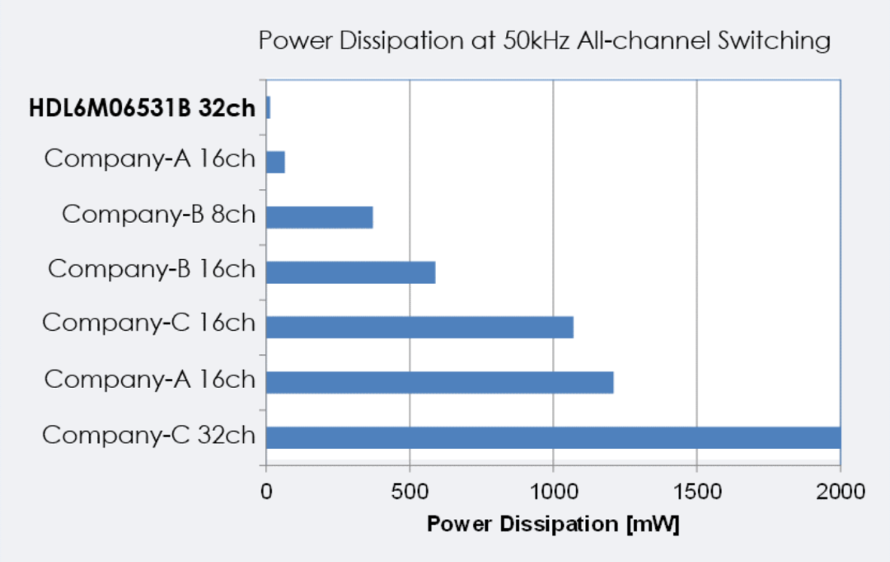

50kHz时的功耗，全通道开关

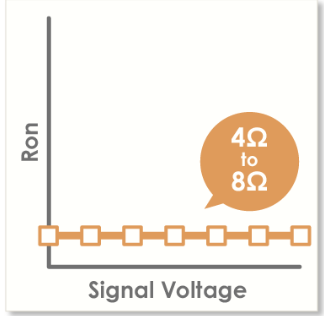

单独电压供电时的低导通电阻

•稳定的4Ω到8Ω导通电阻在±100V范围内的信号

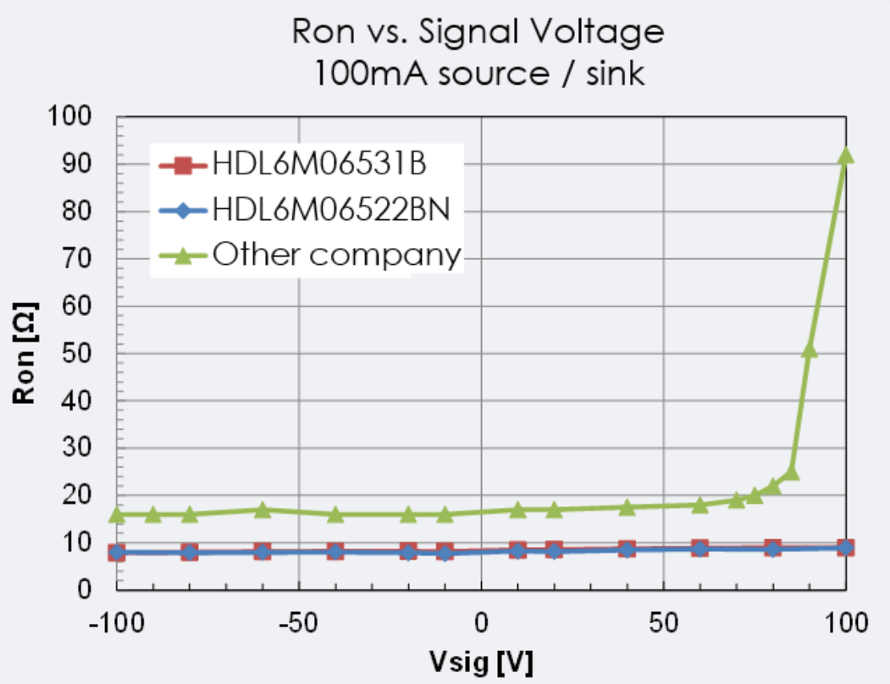

导通电阻vs 电压，电流100mA

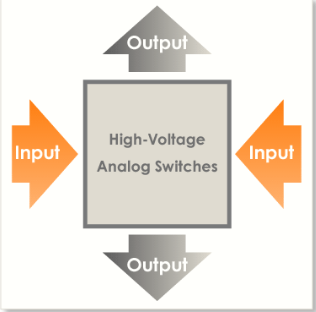

有效的PCB布线引脚配置

•信号输入和输出端子布置在相对的两侧，可以有效地配置PCB布线，有助于系统紧凑和降低成本。

应用

•医学超声成像

•工业设备

•测量仪器

•测试设备

•机械继电器更换
