干货分享：平均光标读数
来源：Digilent
发布时间：2026-08-13
最近有人在 Digilent 论坛上提问，是否可以在 WaveForms 软件中计算与多个光标关联的“四个电压值的平均值”（参见帖子：Average of multiple cursors’ readings）。这种用例在一些应用中很常见：您将光标放置在几个有意义的点（例如，平台区域、脉冲峰值或采样时刻），并希望得到一个单一的数值来概括这些点。
该应用程序提供光标、测量、统计数据、数学通道和应用内脚本功能，但其默认测量功能不包括“多个光标读数的平均值”。
另一个论坛帖子澄清了一个相关问题：默认情况下，WaveForms 的测量值是在波形的可见部分（缩放视图）上计算的，虽然可以在两个光标之间的“范围”内计算统计数据（平均值/中位数等），但没有内置的开关可以直接计算“仅在特定光标位置的电平平均值”。
有几个原因：
当您对噪声信号在特定时间点（或多个时间点）重复采样时，每次读取的值都会有所不同。平均值计算可以抑制随机波动，从而获得对基础值的更稳定的估计——这与示波器中“波形平均”功能用于提高信噪比的原理完全相同。
如果平台并非完全平坦，或者系统存在周期性波动，那么在某个区域内进行多次光标读数并取平均值有助于得出典型水平，而不会受到单个测量值的影响。
本质上，这只是对工程师通常使用示波器的方式的一种快速补充。为了培养直觉并快速进行估算，工程师可以目测将光标放置在“关键”位置（例如边缘、中点交叉处、稳态段）。对这些手动选择的点进行平均，可以将定性目视检查与定量报告结合起来，让工程师能够告诉工具哪些部分是最相关的。而且，当你已经陷入调试的困境时，手动选择通常比为单个测量编写定制解决方案要快得多。
1. 缩放/平移示波器视图，使目标区域可见。
2. 点击左下角的“X”按钮，将光标放置在感兴趣的位置。将每个光标的参考设置为“无参考”（“Reference: none”）。
3. 启用Measurements功能，并为每个光标创建新的自定义测量值。
为该测量值指定一个唯一的名称，以便在其他地方引用它。
将“范围”设置为“光标”，并将“T1”和“T2”设置为同一个光标。

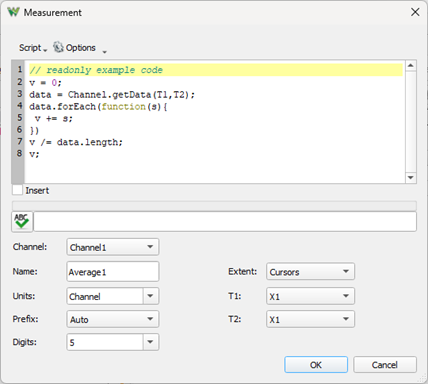

这张截图显示了一个测量结果，该测量结果最初是通道 1 的平均值，然后进行了自定义设置。

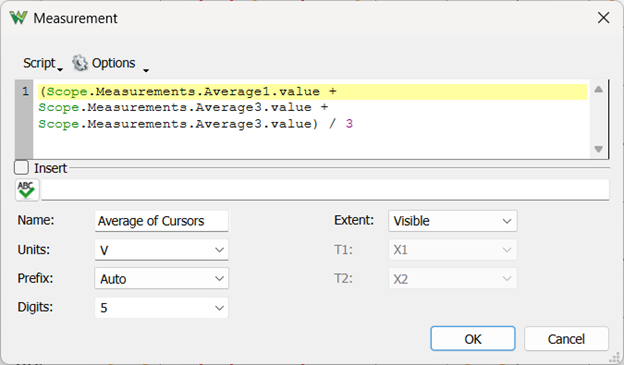

4. 创建一个自定义全局测量，并根据光标位置手动计算每个测量的平均值。
5. 在“测量”选项卡中，使用显示和齿轮下拉菜单可以启用诸如多次采集的平均值/中位数测量等统计功能（如果您需要时间鲁棒性或重复试验）。
注意：您可能需要移动光标或启动/停止数据采集才能开始获取新的测量数据。

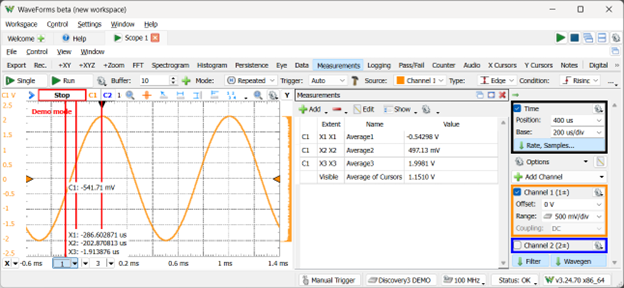

请参考本文中的第一张图片，了解您应该看到的内容示例。
对于您可能在操作过程中注意到的一些其他功能，“范围”（Extent）与光标的结合使用是 WaveForms 中一个非常强大的概念。预设的测量功能包含许多基于时间和电压的计算，例如最小值、最大值、边缘过冲，甚至包括估算的频率和占空比。“范围”功能允许您对任意一对光标之间的区域进行任何测量。
将这些功能结合起来，您就可以真正专注于信号中最感兴趣的部分。如果您在脉冲的后沿存在一些干扰噪声或毛刺，但仍然需要测量过冲以解决更重要的问题，您可以使用光标框选触发的上升沿，并进行测量。您甚至可以返回并添加更多光标，同时进行其他测量（例如，在这种情况下测量毛刺脉冲的高度）。
此外，“可见范围”意味着您可以在示波器波形图的正常显示范围之外对信号进行测量。“捕获范围”则允许您聚焦于当前不可见的信号，只要这些信号位于基于触发设置确定的捕获窗口内即可。
