IDEC FS1B 安全控制器在汽车被动安全系统装配线中即插即用的安全解决方案

来源：IDEC

发布时间：2026-08-03

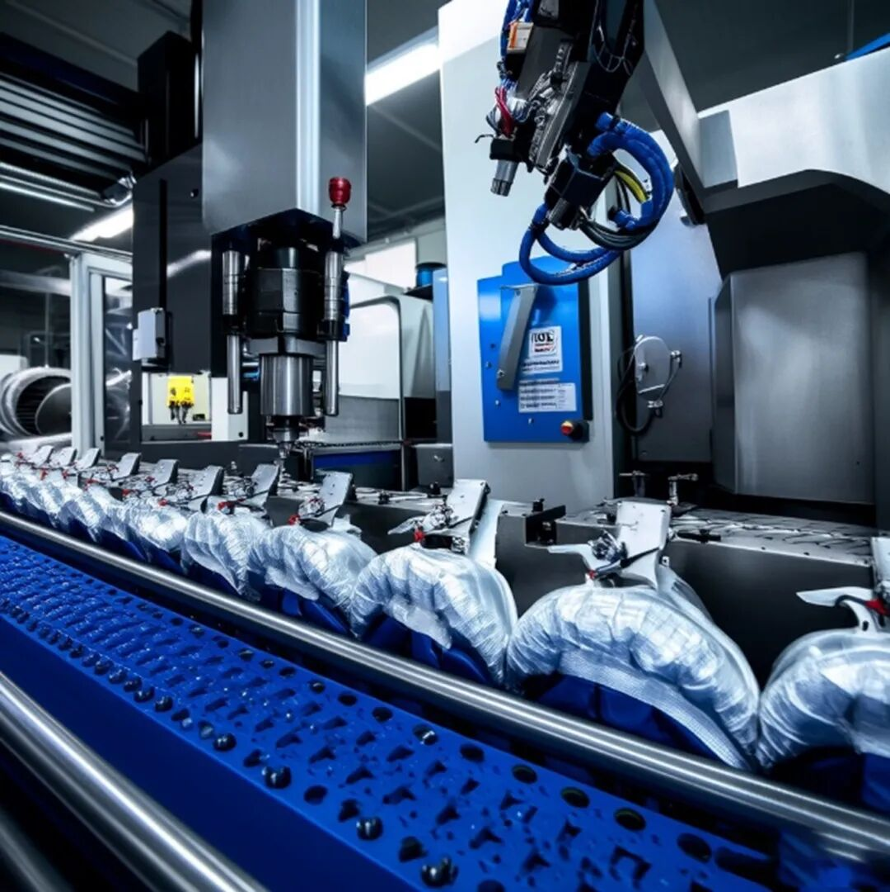

某全球领先的汽车安全系统制造商在其新建的安全带与安全气囊装配线上，面临设备安全控制系统部署的紧迫挑战：

• 产线需集成急停按钮、安全开关、安全光幕三类关键安全输入；

• 工程师团队缺乏 PLC 安全编程资源，希望采用免编程、快速部署的安全控制方案；

• 必须满足 ISO 13849-1 PLd / SIL2 功能安全等级。

传统安全继电器方案接线复杂、逻辑固定，而基于安全 PLC 的方案又需专业编程——客户亟需一种“中间路径”。

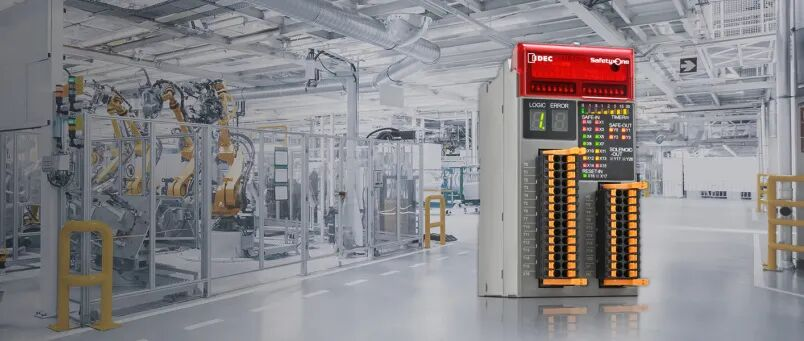

解决方案：爱德克 FS1B 安全控制器

客户选用了 爱德克 FS1B安全控制器 作为核心安全逻辑单元，部署于每条装配单元的本地控制柜中。

关键配置与连接

安全输入接入

✦2 路通道接入急停按钮（双通道 NC 触点）（YW 系列）；

✦2 路通道接入安全门联锁开关（双通道 NC 触点）（HS5L 系列）；

✦2 路通道接入 Type 4 安全光幕（OSSD 输出）。

逻辑配置方式

✦无需软件或编程，通过设备本体上的 8 位 DIP 拨码开关直接设定安全逻辑；

✦本案例中拨码设置为 “AND 逻辑”：仅当急停未触发、安全门关闭、光幕未遮挡时，才输出安全使能信号；

✦ 支持复位模式选择（自动/手动）、监控反馈等功能。

安全输出

✦控制强导继电器切断伺服驱动器、气动阀及高能部件（如气体发生器压装机构）电源；

✦同时向 MES 系统发送安全状态信号。

为何选择 FS1B 安全控制器？

需求：

免编程部署

FS1B 实现方式：全拨码配置，5分钟完成逻辑设定；

客户价值：缩短调试周期 60%，降低对工程师技能依赖；

需求：

多安全设备集成

FS1B 实现方式：6路双通道安全输入；

客户价值：单台设备覆盖整站安全需求，减少硬件数量；

需求：

高安全性

FS1B 实现方式：内部双通道+自检，TÜV 认证达 PL e / SIL 3；

客户价值：超出项目要求的 PLd，提升系统鲁棒性；

需求：

故障诊断

FS1B 实现方式：前面板 LED 显示输入/输出状态及故障代码；

客户价值：快速定位是急停触发、门未关还是光幕遮挡；

需求：

紧凑安装

FS1B 实现方式：导轨式安装，宽度仅 55mm；

客户价值：节省控制柜空间，便于改造；

应用成效

首台设备调试时间从 2 天缩短至 4 小时，产线按期投产；

在后续同类产线复制部署中，零配置错误；

维护人员可通过观察拨码位置和 LED 状态，独立完成 90% 的安全回路排查；

成功通过工厂EHS安全审核，成为该客户全国工厂的标准安全控制模块。

在追求高效、柔性与本质安全的现代汽车零部件制造中，爱德克 FS1B 安全控制器为高风险装配场景提供了无需妥协的简化方案——既满足严苛的功能安全标准，又大幅降低工程复杂度，真正实现“安全，本应简单”。
