港口机械的预测性维护：振动产品与监测软件的应用
来源：ifm efector(易福门)
发布时间：2026-06-18
港口机械全年无休、昼夜运转。岸桥、龙门吊、轮胎吊上的电机、减速箱和轴承，每天都在持续重载工况下承受着巨大的机械应力。

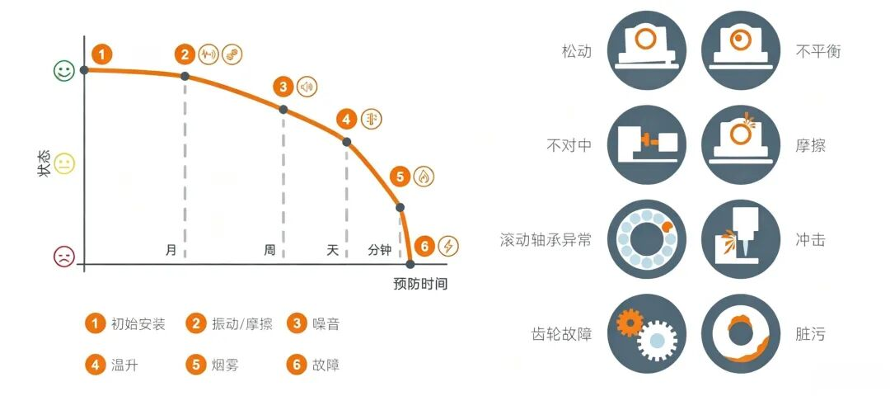

这些关键部件的故障往往呈渐进发展之势——从最初的微小振动异常，到摩擦加剧，再到噪音升高、温度上升，最终导致意外停机。这个过程可能持续数月，也可能在数周内急剧恶化。
而传统的定期检修模式面临两难：
部件仍然健康时定期更换，造成资源浪费；
部件已进入衰退期时，固定的检修间隔又无法及时响应，放任隐患持续发展。

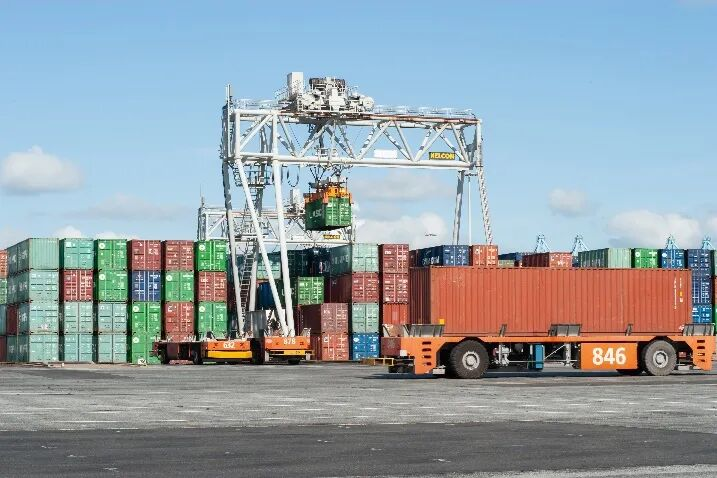

港口设备
需要一套实时"体检"系统
基于振动的状态监测，正是破解这一困局的有效手段。
通过主动监测，可以提前数周甚至数月检测出松动、不平衡、不对中、摩擦、滚动轴承异常、齿轮故障等多种潜在损伤。
ifm提供覆盖不同需求和预算的完整振动监测产品线：
VSE系列-
振动分析模块
四通道诊断系统，用于评估动态信号，带有额外的模拟量参数(例如速度和负载)
VSA、VSP和VSM系列-加速度传感器
高精度实时测量加速度一一提供多种外壳设计

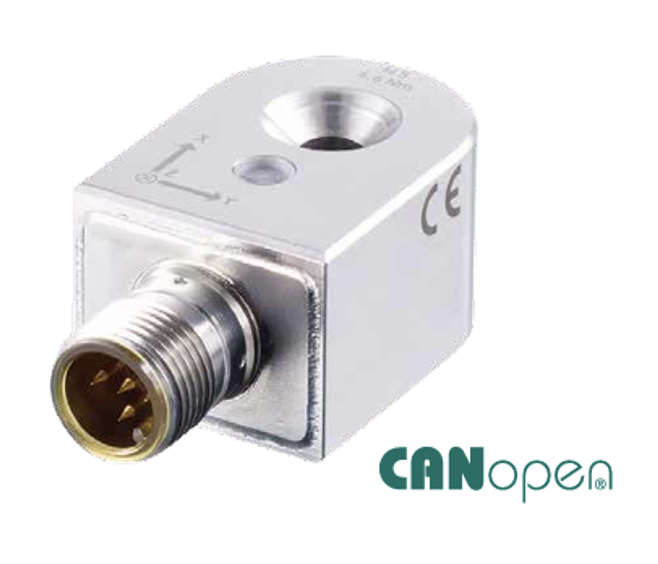

VMB 系列 -支持 CANopen通信协议的状态监测传感器
基于三轴高精度参数的实时状态监测-通过CANopen通信协议无缝接入移动控制网络
VVB系列-
带IO-Link接口的状态监测传感器
实时可靠监测状态指标:冲击、疲劳、摩擦及温度

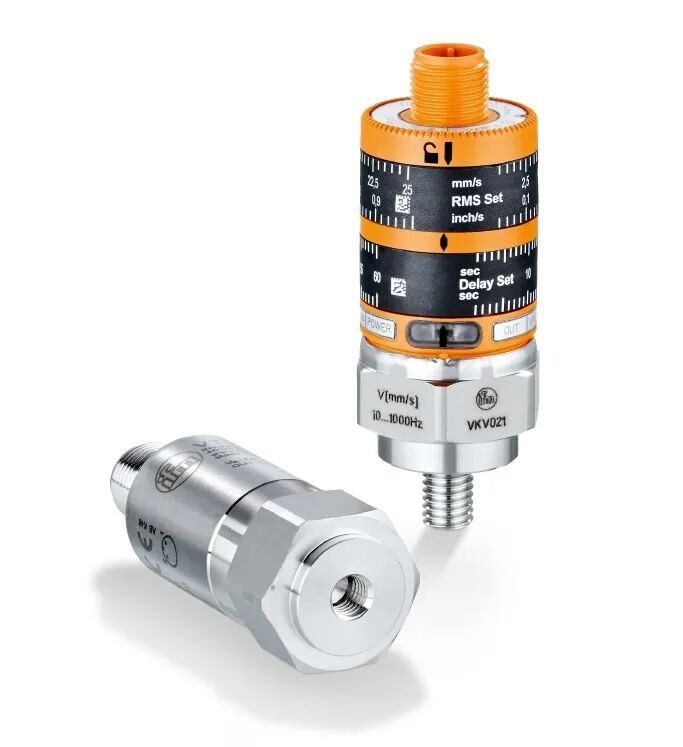

VT和VK系列-基础型振动传感器和变送器
根据ISO 20816标准持续监测机械设备的整体振动状态

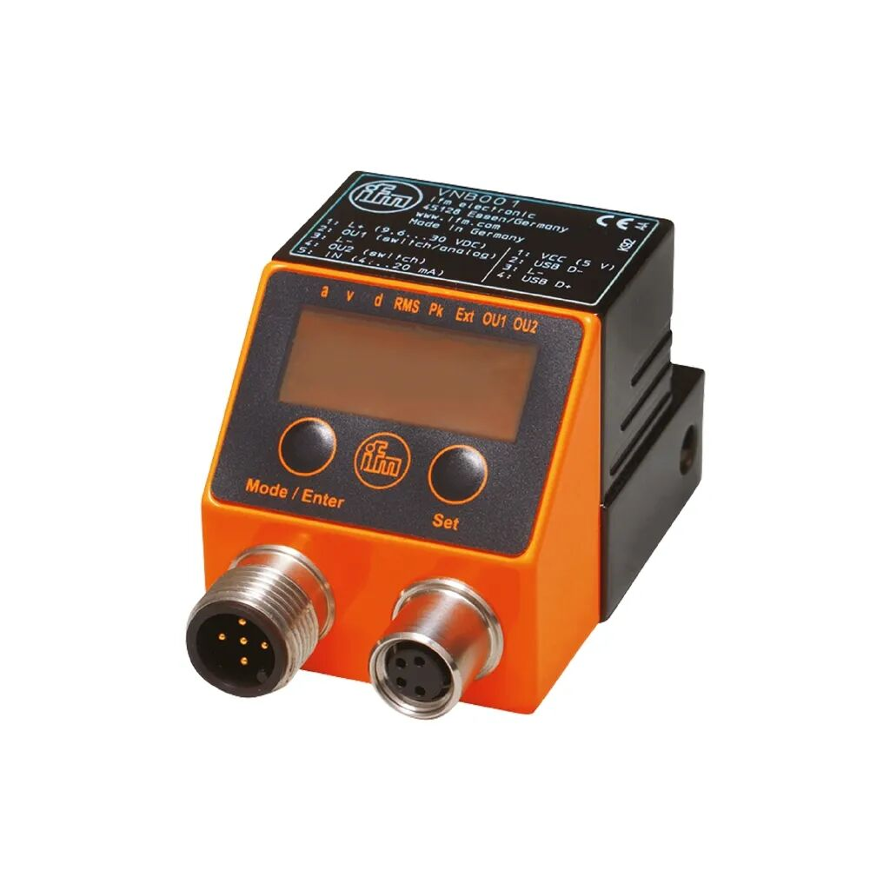

VN系列-智能振动传感器
根据ISO 20816标准测量设备整体状态，以防重大故障的发生
状态监测带来的核心价值清晰直接：最小化停机时间、延长设备寿命、降低维护成本、提升运营效率、实时掌握设备状态、保障作业安全。
龙门吊案例
VVB振动监测
——高效、经济的
状态感知
在某大型集装箱码头的智能化改造中，15台龙门吊（RMG）实现了远程控制作业。操作人员无法在现场直接感知设备异常，对电机和减速箱的实时状态监测成为刚需。
项目目标明确
异常报警通过PLC实时显示在远控平台监视器上，提醒操作人员
振动、温度等数据记录在后台软件中，支持智能诊断与预警，并生成维护工单

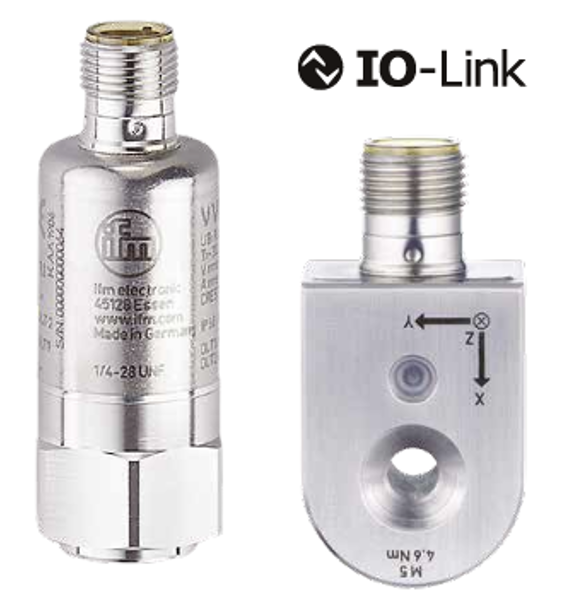

VVB001传感器集振动与温度监测于一体，通过IO-Link接口实现数字化传输，满足振动报警需求的同时兼顾系统简洁性与经济性。
01

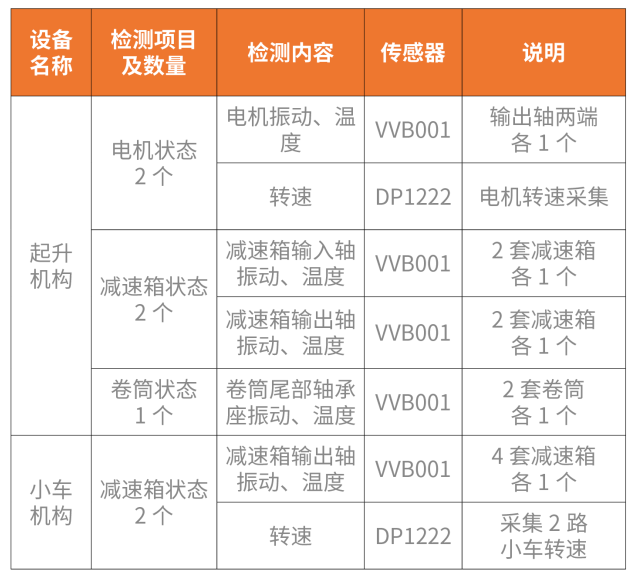

单台龙门吊监测配置如下：

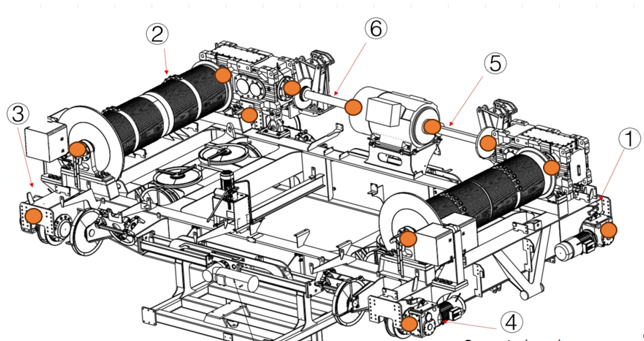

振动监控点位示意图
02.
IO-Link + moneo：
从现场到平台的完整数据链路

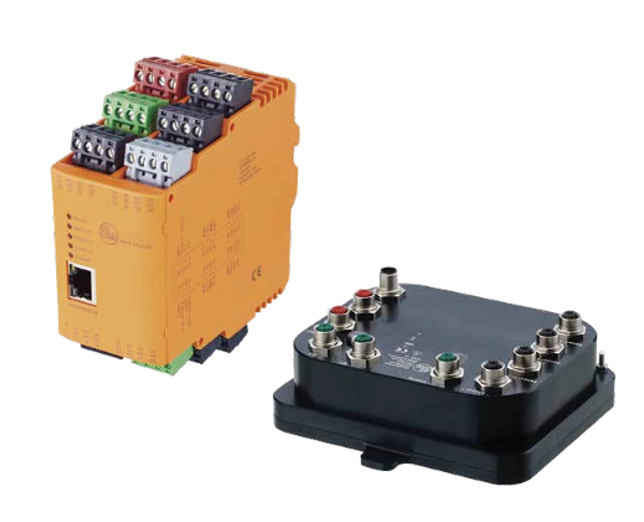

起升及小车机构的2个AL1306 IO-Link主站安装在小车平台配电柜中，12路振动温度传感器接入。每个主站需要1路TCP/IP网络连接至远程振动监控平台服务器。

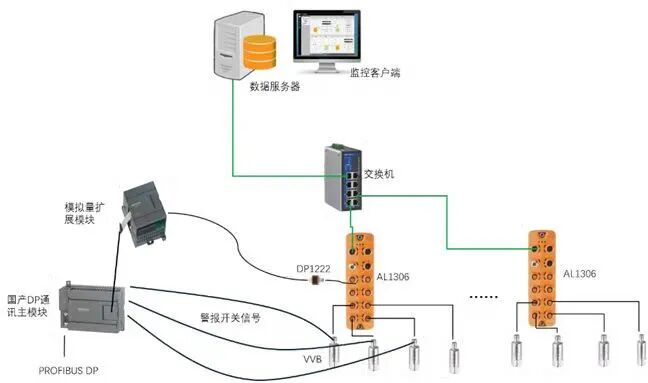

接线示意图

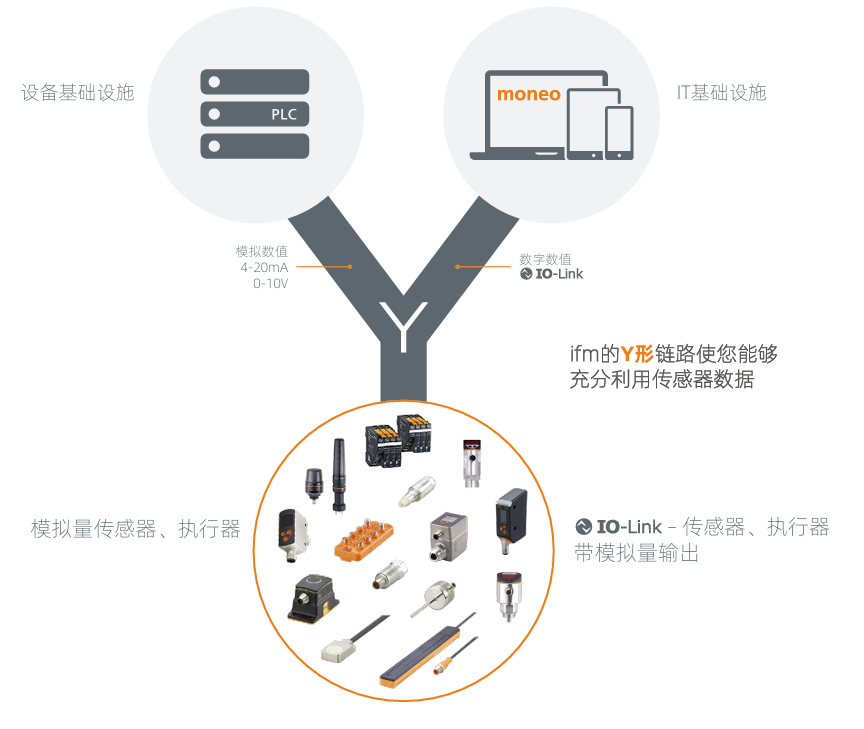

ifm IO-Link方案具备独特的Y形链路功能，实现数据的双通道并行传输：
通道一（现场总线→PLC）： 振动报警信号实时传输至远控平台监视器
通道二（工业物联网→moneo）： 振动、温度数据同步上传至moneo IIoT平台，进行存储、可视化与趋势分析
moneo平台支持定制化仪表板，实时展示松动度、摩擦值、冲击值、波峰因子和温度等关键指标。数据超过预设阈值时，系统自动发送预警通知。
03.
应用效果
系统上线后，维护团队定期获取振动数据分析报告。当某台设备的振动值在短时间内出现明显上升趋势时，系统提示进行针对性检查。实际运行数据表明，设备在完成保养后，振动数据均出现明显下降，验证了状态监测对维护决策的有效支撑。
岸桥案例
VSE+VSA深度振动分析
——专业级状态诊断
当港口对振动分析有更高的诊断深度要求——需要频谱分析、特征频率监测和丰富的轴承数据库时，ifm的VSE+VSA方案能够提供专业级的状态诊断能力。
岸桥核心机构与监测布点
岸桥通常由起升机构、小车机构和俯仰机构组成。ifm通过在核心机构部署振动监测点，构建了覆盖动力源、传动链与执行端的完整感知体系。

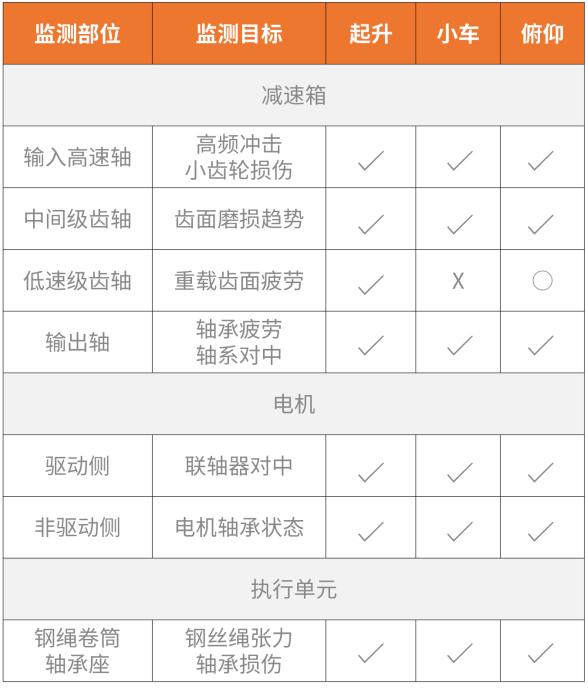

岸桥核心机构状态监测点配置概览

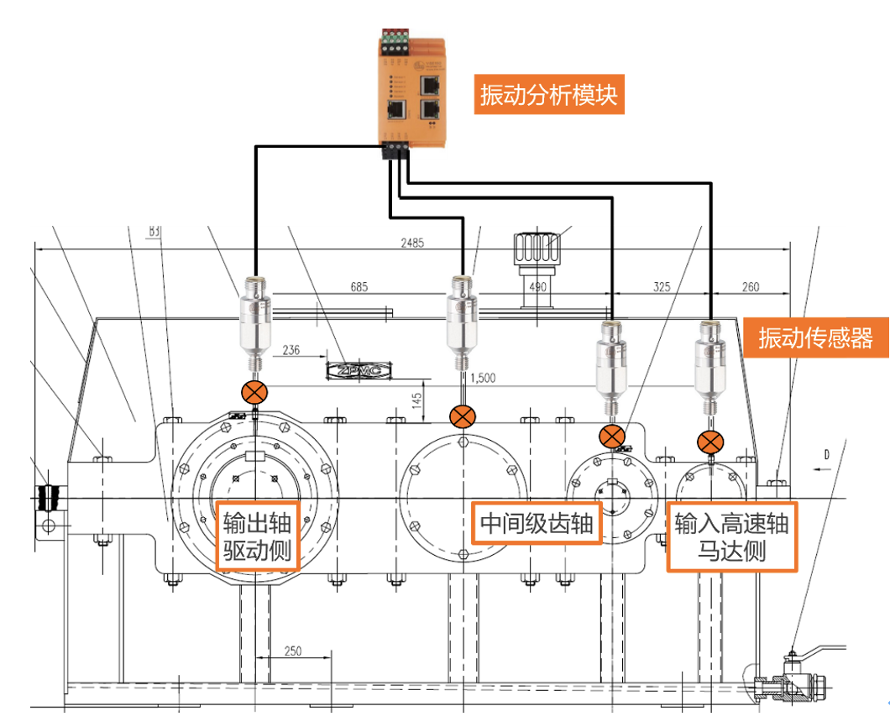

理解岸桥各机构的功能特性，是科学部署监测点位的物理基础。需要特别说明的是：减速箱作为传动系统的核心单元，其健康状态对整机可靠性影响最大。下文聚焦起升、小车、俯仰三大机构减速箱内部的典型监测布点。
01

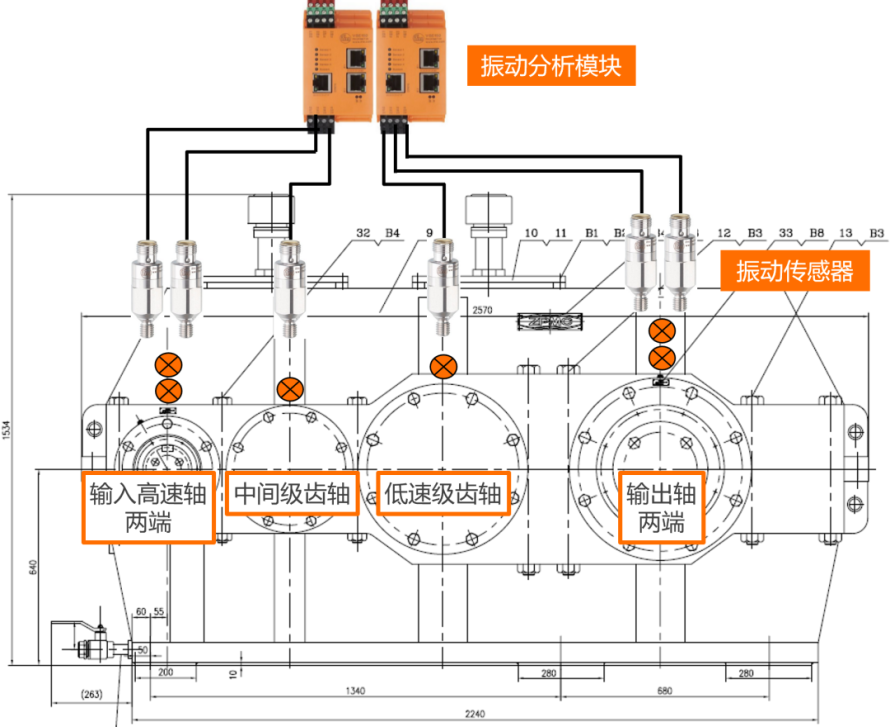

起升机构
承担吊具与货物的垂直升降，通过钢丝绳卷筒驱动系统实现重物精准定位，是载荷传递的核心环节。

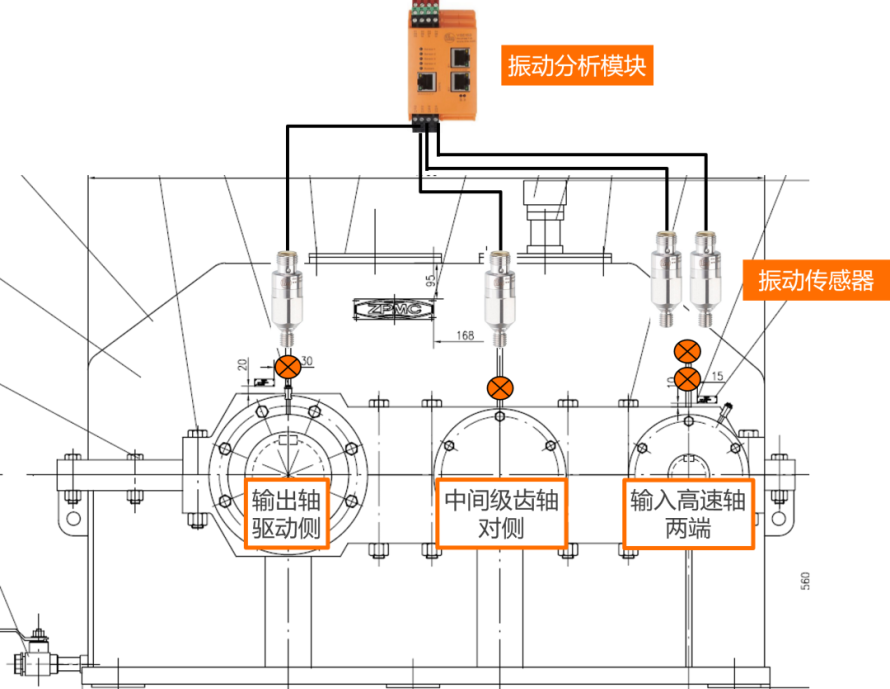

注：图中所示减速箱监测点，需配合驱动电机两端、钢绳卷筒轴承座等，构成完整监测链。
02
小车机构
驱动吊具沿主梁横向移动，其行走轮组与轨道的精密配合直接影响定位精度。
注：图中所示减速箱监测点，需配合驱动电机两端、钢绳卷筒轴承座等，构成完整监测链。
03
俯仰机构
控制前大梁仰俯角度，适应不同船型的作业需求，其铰接点与钢丝绳张力的平衡至关重要。
注：俯仰机构若采用钢丝绳驱动，需增加卷筒监测点；若为齿条驱动，则监测齿条啮合振动。
为实现对港口起重机核心机构的全方位状态感知，ifm提供完整的设备状态监测方案：

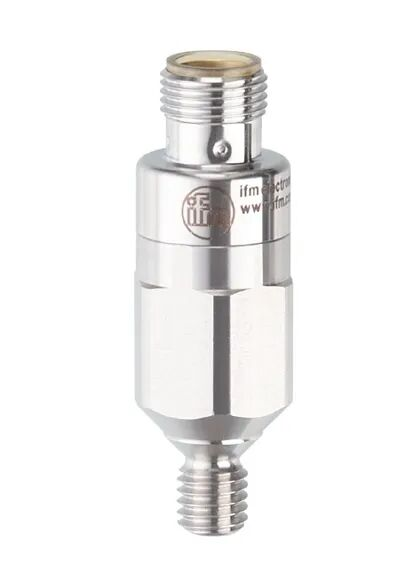

振动传感器VSA001：具备宽频响应特性，可精准捕捉减速箱、电机、轴承座等关键部位的高频冲击与振动信号。
振动分析模块VSE153：支持多通道实时信号处理，具备强大的边缘计算能力，实现就地智能诊断。
振动监控软件VES004：提供简洁的系统配置与监控任务创建，支持多源数据对比分析与原始信号可视化，通过树状结构集中管理设备与数据。
以上ifm解决方案在严苛工业环境中的可靠运行，最终转化为三个维度的管理价值：
ifm
无论是龙门吊上高效经济的VVB方案，还是岸桥上专业深入的VSE+VSA方案，#ifm振动监测产品正在将港口设备的预测性维护从概念变为现实。设备可靠性的提升与运营成本的优化，正变得前所未有的清晰可控。
