高速相机以5000帧率捕捉液滴撞击电池板瞬态，助力锂电池灭火剂高效研发

来源：深视

发布时间：2026-06-05

实验背景

锂离子电池因具有能量密度高、循环性能好、环保等优势，已成为储能系统、电动汽车和便携电子产品的核心技术。

然而，近年来锂电池热失控事故频发，严重制约了产业的规模化发展。因此，对消防灭火装置开展灭火效能研究，确保在热失控发生时能够快速抑制、高效灭火并防止复燃，从而阻断危害蔓延，成为行业关键课题。

为精准评估灭火剂效能，某高校研究团队在实验中需要对不同灭火剂喷射到电池板表面的理化性质和热解特性进行定性和量化分析。传统方法（如表面张力仪、差示扫描量热仪、热重分析、红外光谱等）不仅操作过程繁琐且难以实现直观高速动态观测。

深视智能高速相机SH3-108以其非接触、可视化，以及在高帧率下依然保持的高分辨率与高图像质量，为实验提供了突破性的研究工具。

实验过程

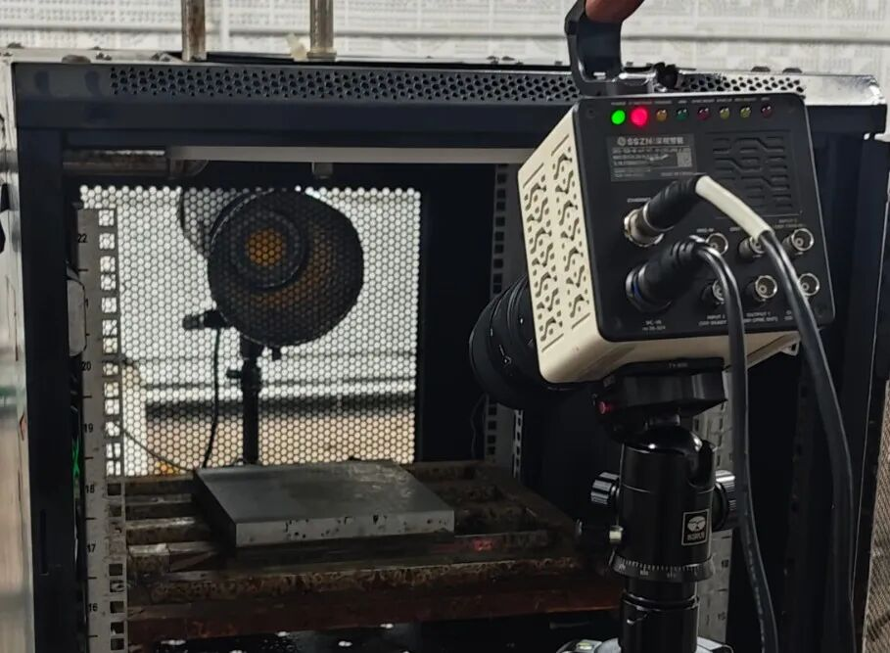

图 | 现场实验架设

本实验使用深视智能SH3-108高速相机，设定拍摄参数为：1280×1024分辨率、5000fps帧率与200μs曝光时间，以此确保对液滴撞击高温电池板的瞬态过程的完整捕捉。

在实验中，深视智能高速摄像机清晰记录了两组液滴撞击高温电池板的行为差异（左侧为去离子水MPC液滴，右侧为特殊成分液滴）。通过对高速影像的逐帧分析，两组液滴在接触瞬间的铺展、收缩、分裂与飞溅行为被精准定格。高速影像清晰揭示了两者截然不同的行为模式：当液滴接触高温电池板的刹那，去离子水液滴剧烈飞溅、破碎；特殊成分液滴则快速铺展后稳定收缩并反弹，表现出更可控的动力学特征。这一行为差异表明，特殊成分具备更高效的吸热与抑制复燃能力。

深视智能高速相机精准捕捉了两种液滴的形态演变与表面张力变化过程，为研究人员客观评估“何种成分具备更高效冷却与长效抑燃能力”提供了关键的定量依据。
