汽车电子用低银软端子MLCC：太诱技术方案解析-感算商城

汽车电子用低银软端子MLCC：太诱技术方案解析

来源：VICTRONICS

发布时间：2026-05-19

市场背景：四大因素推动汽车MLCC向软端子技术转型

汽车市场中，从传统MLCC向软端子MLCC的技术升级，由四大核心因素驱动：

1. 失效安全设计需求增长

为在电容故障时维持系统安全状态，软端子产品在电池线路、低压大电流线路中被强烈推荐，可有效避免短路失效风险。

2. PCB板弯曲应力防护需求升级

随着高功率应用采用更厚PCB、大型重型元件集成度提升，制造与车辆运行中的振动、冲击导致的板弯曲应力问题愈发突出，软端子技术成为关键解决方案。

3. 小型高性能ECU的热应力挑战

高密度安装不仅增加PCB热应力，先进液冷系统还会带来快速温度变化（热冲击）。软端子技术可显著缓解热应力与机械应力的叠加影响。

4. 钽/铝聚合物电容的替代趋势

为保障元件供应稳定、缩减PCB占用面积，高容值MLCC正逐步替代传统聚合物电容。软端子技术可降低大型MLCC的开裂风险，提升机械强度。

核心技术创新：低银填料软端子工艺

1. 行业痛点

传统软端子MLCC依赖大量“银填料”贵金属保证导电性，近年银价大幅波动，导致产品成本稳定性面临挑战。

2. 太诱解决方案

太诱通过自有技术，成功开发低银填料软端子MLCC：

- 技术平衡：在实现高导电性的同时，兼顾应力吸收所需的聚合物柔韧性，同时将银的用量降至最低。

- 双重价值：既降低了贵金属价格波动带来的供应风险，又实现了超越传统软端子产品的性能表现。

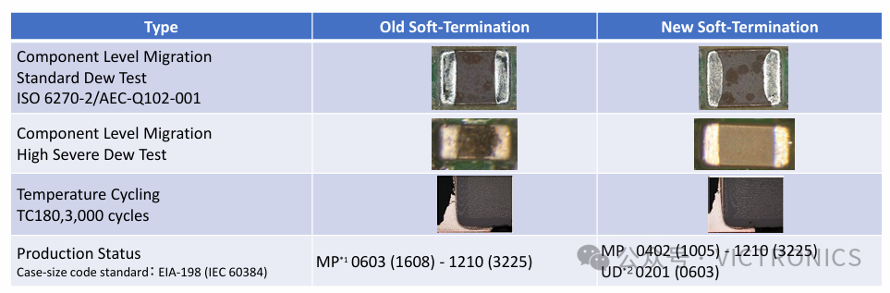

严苛环境下的可靠性验证（低银填料版本）

针对汽车应用的恶劣环境，该系列产品通过了多维度可靠性测试：

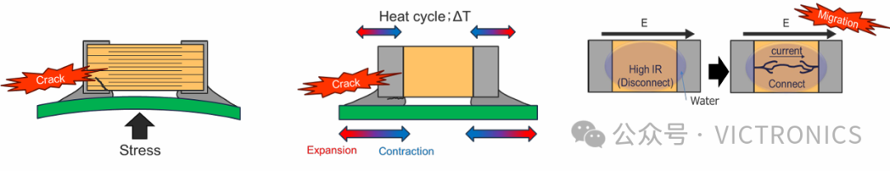

1. PCB板弯曲抗性

- 传统MLCC：弯曲耐受量仅2mm

- 太诱软端子MLCC：保证5mm弯曲耐受量；极限测试中，10mm弯曲条件下无开裂导致的短路等致命失效，耐久性显著提升。

2. 温度循环特性

在-40℃ ~ +125℃的剧烈温度循环测试中，经过2000-3000次循环，仍能保持稳定性能，连接可靠性优异。

3. 离子迁移抗性

对金属离子迁移（高湿、凝露环境中易导致绝缘劣化）具有出色抑制效果，保障长期使用安全性。

车规级产品阵容与未来规划

1. 认证与覆盖范围

- 已通过大众汽车（VW）严苛的专有可靠性标准“VW 80808”认证，品质满足全球汽车行业要求。

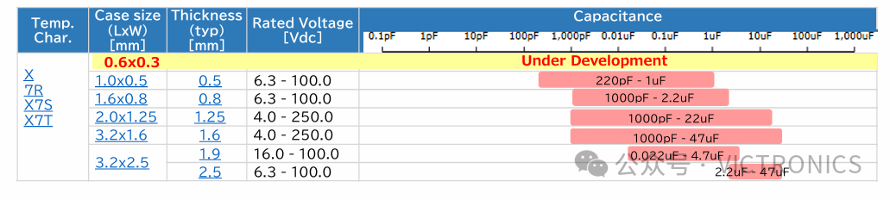

- 现有封装尺寸覆盖：1005（1.0×0.5mm）~ 3225（3.2×2.5mm），全面适配动力总成、安全系统、车身控制、信息娱乐等各类汽车应用场景。

2. 未来 roadmap

- 微型化推进：计划实现0603尺寸（0.6×0.3mm）产品商业化，满足更小型化的设计需求。

- 高容值拓展：持续扩充高容值产品阵容，进一步替代传统聚合物电容。

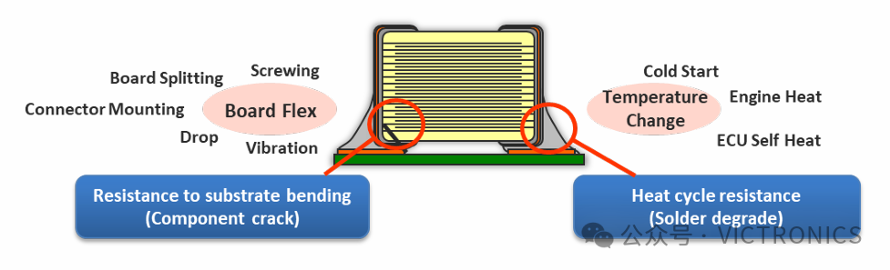

补充说明：软端子MLCC的结构示意

软端子MLCC的核心结构差异，在于终端层采用了特殊设计：

- 基础终端：Ni或Cu金属层

- 电镀层：Ni/Sn镀层（常规MLCC均有）

- 关键差异层：Soft Terminal（软端子层），通过柔性材料吸收应力，避免陶瓷本体开裂。

纠错

免责声明

2、本文的引用仅供读者交流学习使用，不涉及商业目的。

3、本文内容仅代表作者观点，感算商城不对内容的准确性、可靠性或完整性提供明示或暗示的保证。读者阅读本文后做出的决定或行为，是基于自主意愿和独立判断做出的，请读者明确相关结果。

4、如需转载本方拥有版权的文章，请联系感算商城（service@gansuan.com）注明“转载原因”。未经允许私自转载感算商城将保留追究其法律责任的权利。

汽车电子用低银软端子MLCC：太诱技术方案解析

资讯热榜 换一批

免责声明

样品申请

资讯热榜换一批
