SMT贴片元器件封装类型
封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。相同电子参数的元件可能有不同的封装类型。厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。
由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

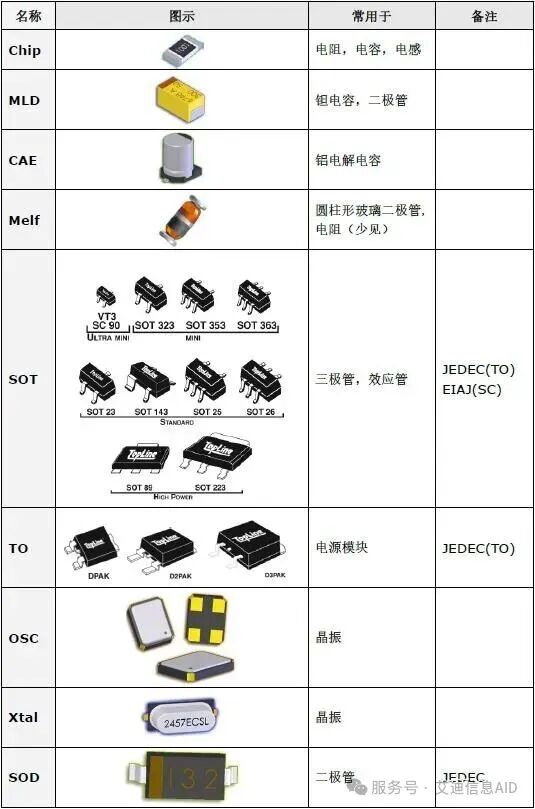

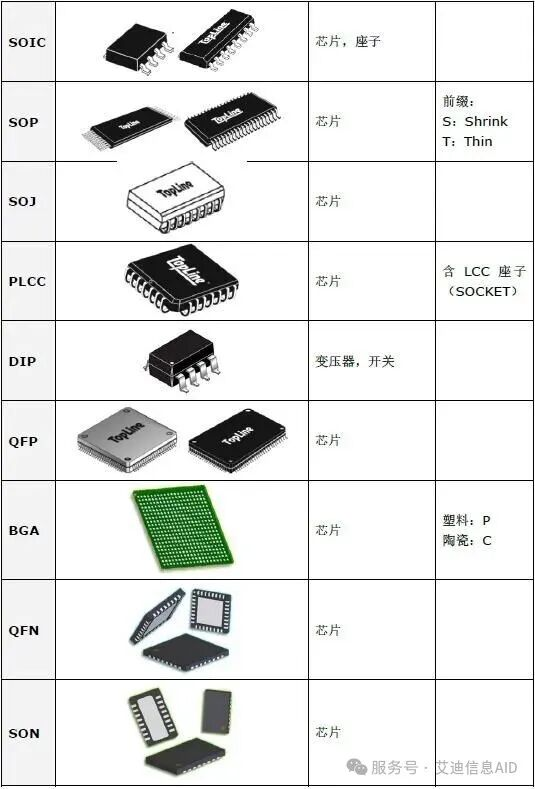

一、常见SMT封装图示索引
如下图示：
通常封装材料为塑料，陶瓷。元件的散热部分可能由金属组成。元件的引脚分为有铅和无铅区别。
三、常见封装的含义
常见SMT电子元件
以公司产品元件表为例，下面列出常见的元件类型及位号缩写：
电阻：片式电阻，缩写为R
电容：片式电容，缩写为C
电感：片式电感，线圈，保险丝，缩写为L
晶体管：电流控制器件，如三极管,缩写为T
效应管：电压控制器件，缩写为T
二极管：片式发光二极管（LED），玻璃二极管，缩写为D
电源模块：缩写为ICP
晶振：缩写为OSC，VOC
变压器：缩写为TR
芯片：缩写为IC
开关：缩写为SW
连接器：缩写为ICH，TRX，XS，JP等
