汽车冲压人必看！深汕冲压线一招解决钢板粘连双料入模行业痛点

来源：阿童木

发布时间：2026-04-27

项目背景

深汕汽车工业园是华南地区核心的新能源汽车制造基地之一，承担着高端车型的高产能交付重任。本项目聚焦于车身覆盖件冲压车间，由国内知名集成商奥图自动化承建。产线采用高配置的“七轴机器人 + 八工位 + 自动装框”布局，设计生产节拍高达 13 SPM (次/分钟)，对连线设备的稳定性和响应速度提出了严苛要求。

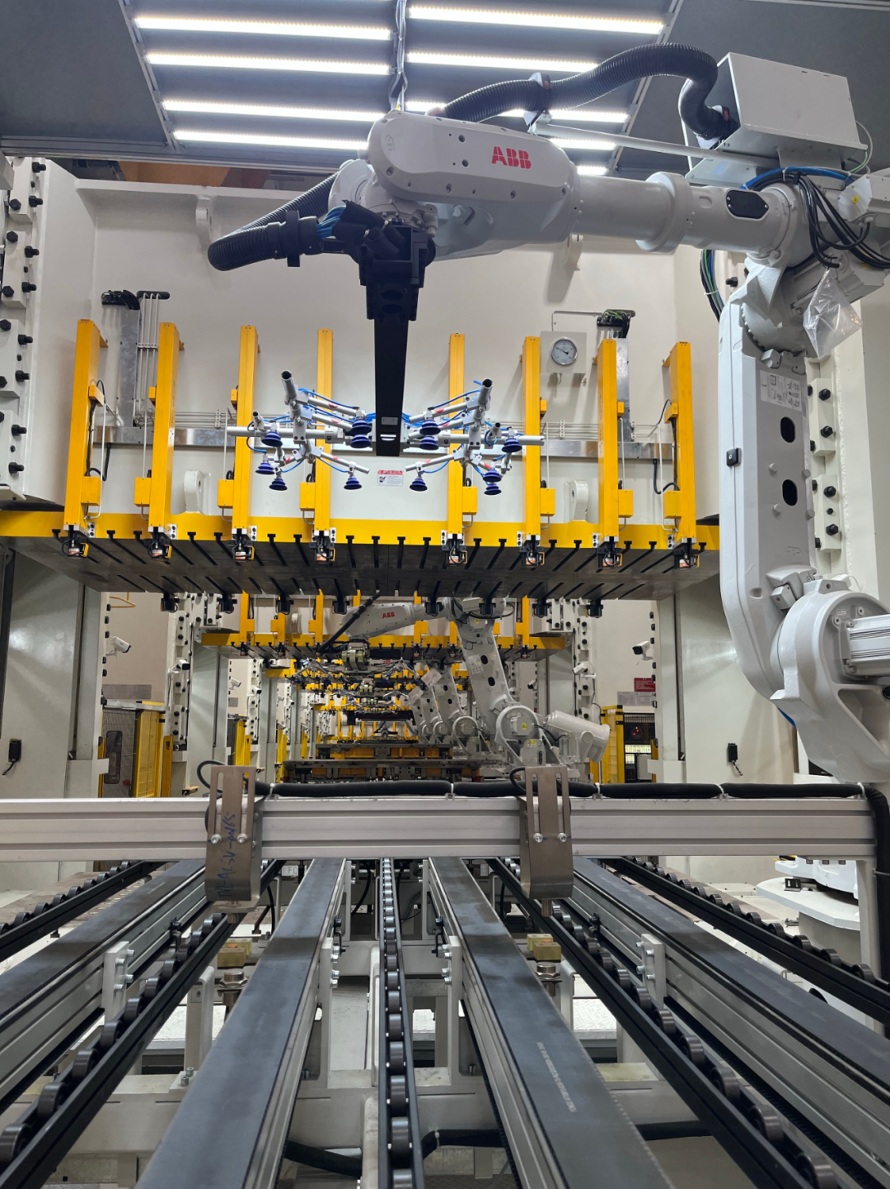

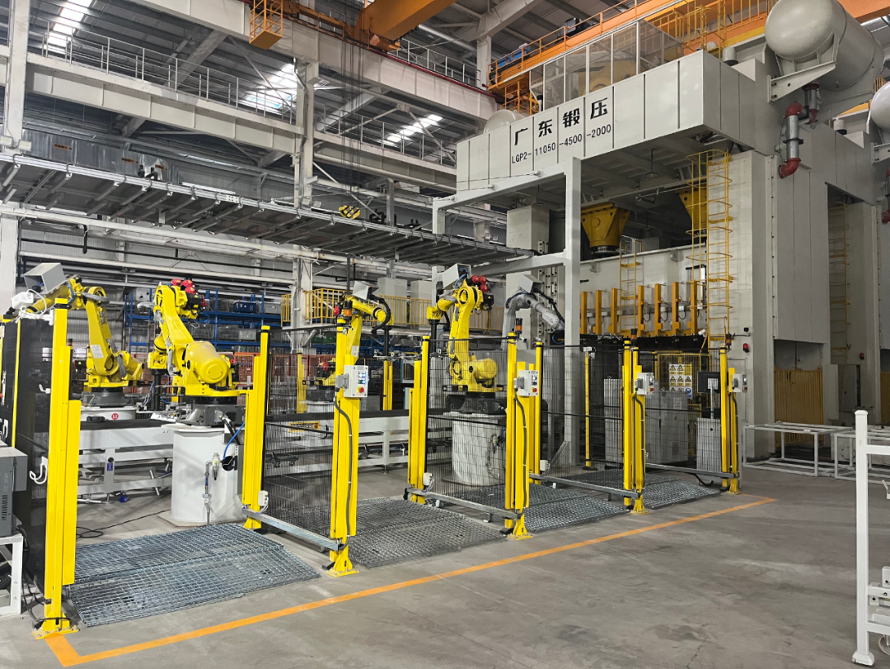

七轴机器人 + 八工位产线

配置清单（阿童木方案）

双张检测配置

拆垛区： MDSC-8200S双张检测器 (接触式)

皮带线：MDSC-1500S双张检测器 (通过式)

核心工艺：拆垛 -> 传输 -> 冲压 -> 自动装框

生产节拍：13 SPM

产线集成商：奥图自动化

高速节拍下的挑战

在13 SPM的节拍下，意味着每 4.6 秒就要完成一次送料-冲压-取料循环。板料在拆垛和皮带传输过程中，面临两大风险：

•真空油脂粘连：新能源汽车板材广泛使用高强钢，表面防锈油膜较厚，在拆垛提升瞬间极易带起第二张板料。

•传输抖动:七轴机器人高速抓取和皮带线的快速启停，会造成板料位置微动，如传感器响应不够快或探头安装不稳，极易产生误报警，导致全线停机。

分级防护策略

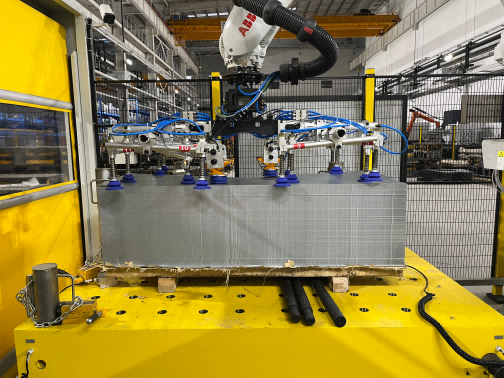

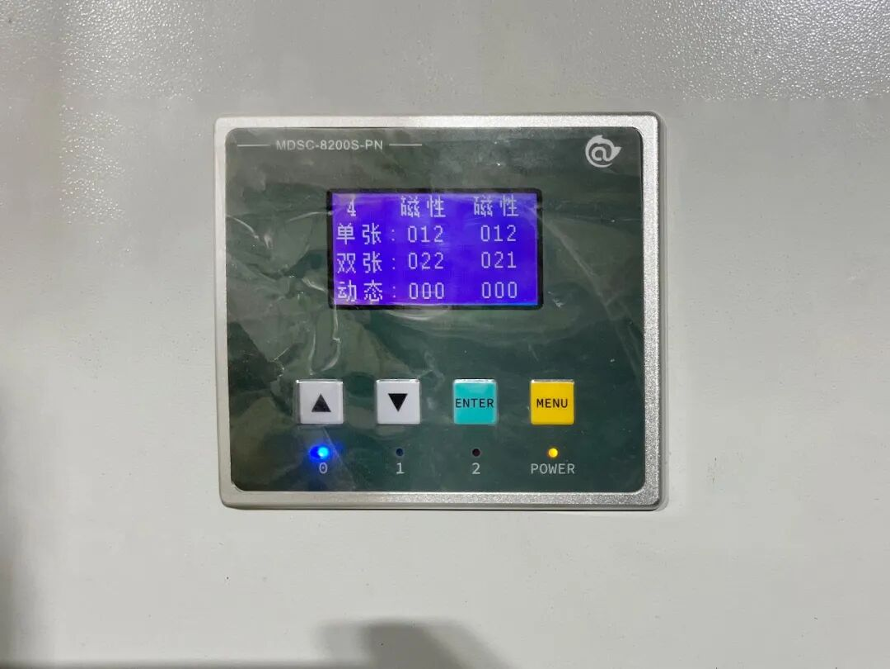

第一道防线：拆垛区 (MDSC-8200S)

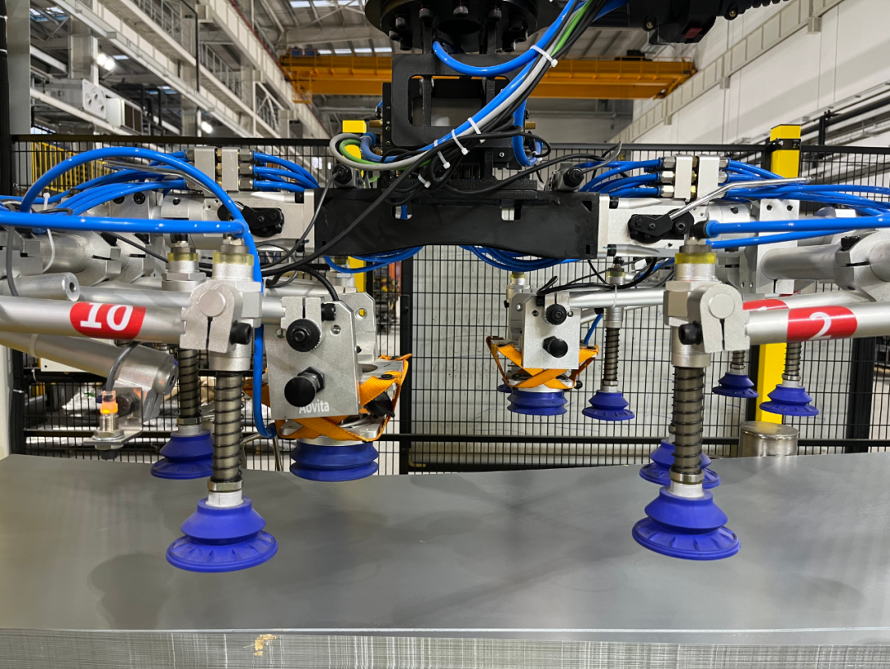

部署位置：机械臂拆垛抓手处 / 拆垛磁力分张位

选型逻辑：拆垛是双张产生的源头。此处选用了 MDSC-8200S (接触式磁性双张检测器)。作为阿童木的中高端系列，8200S 具备极高的磁通量穿透力，专门针对紧密粘连板料。

•高稳定性：接触式测量消除了空气间隙变化带来的干扰，确保在机械手抓起板料的瞬间即可完成判定。

•磁性专攻：针对车身碳钢件，利用磁阻变化原理，能精准识别单张与双张的微小磁导率差异。

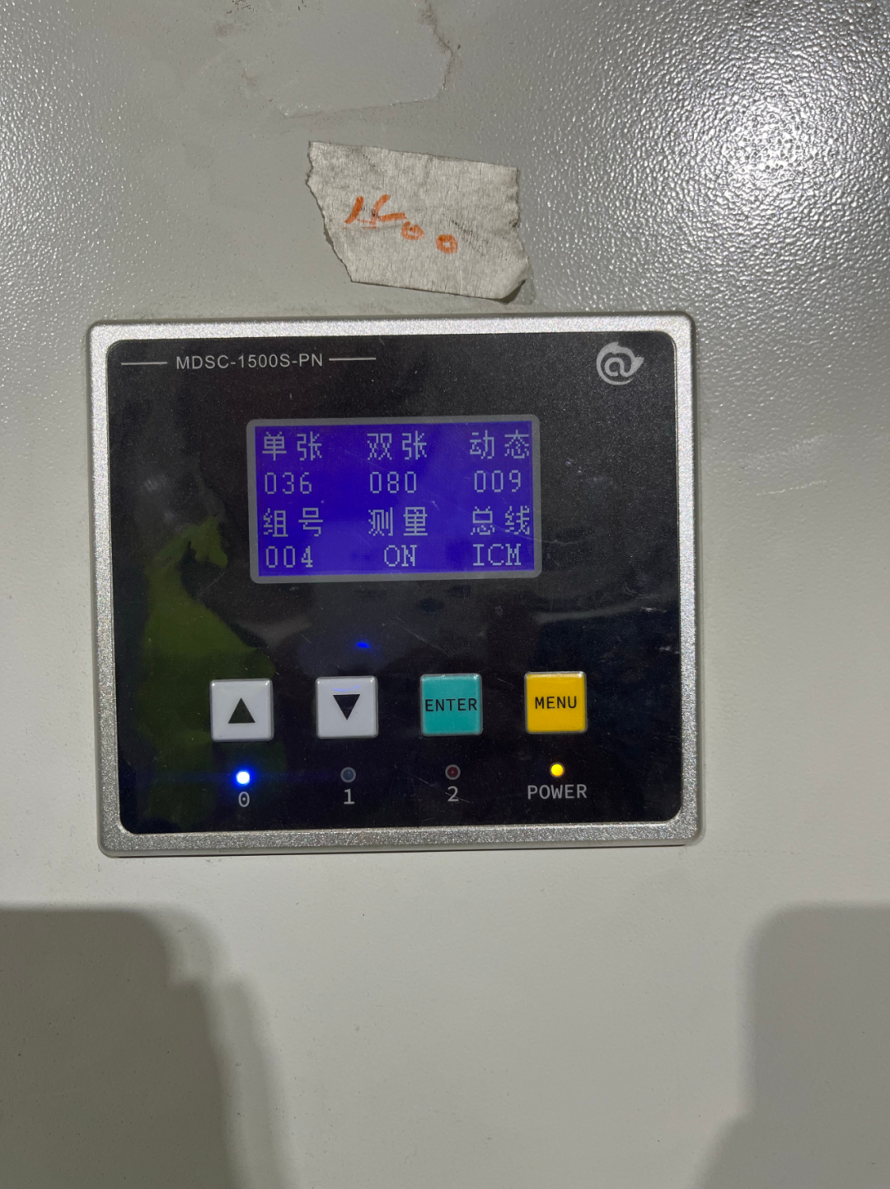

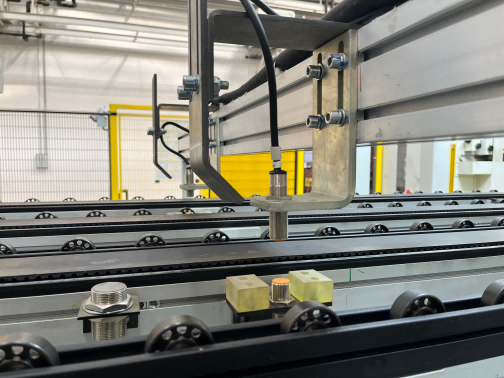

第二道防线：皮带线 (MDSC-1500S x 2)

部署位置：拆垛后的皮带传输工位 / 进压机前的对中台

选型逻辑：即使拆垛区过滤了叠料风险，仍需防止运输过程中的意外叠料或异物掉落。此处配置了 2台 MDSC-1500S。

•双通道冗余：为什么用两台？在皮带线上，板料较宽。两台传感器分别检测板料的左右两侧或头尾，防止因板材局部油膜吸附导致的“半张粘连”漏检。

•高性价比：1500S 作为通过式双张检测器，性能稳定且响应速度极快，非常适合在皮带线这种相对平稳的工况下作为“最后的守门员”。

实际运行效果

该方案自深汕汽车工业园投产以来，配合奥图七轴机器人产线持续运行：

考核指标	实测数据	评价
生产节拍配合	13 SPM	响应速度完全跟得上机器人的快节奏动作，无信号延迟拖累。
双张拦截率	100%	投产至今，未发生一起因双张进料导致的压模事故。
误报频率	0次/月	依靠双张检测设备强抗扰能力，有效过滤了现场电磁噪声干扰。
