赛元SC32L14超低功耗水气表应用方案

来源：赛元微电子

发布时间：2026-04-27

赛元SC32L14系列工业级低功耗触控MCU，以多功能集成、极致可靠、超低功耗为核心，为低功耗应用市场带来从系统到应用的全面革新。

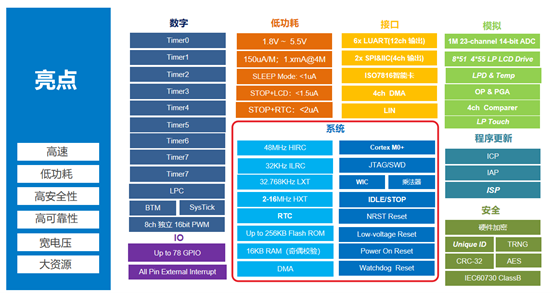

核心资源一览

工业级可靠性与极端环境适应性：

-40~105℃工作温度

1.8V~5.5V宽压供电系统

EFT≥4KV，HBM≥4KV，CDM≥1.2KV

低功耗架构与续航优化方案：

三级省电模式（工作/浅度睡眠/深度睡眠）

动态外设电源管理，未使用的外设可以切断供电

硬件设计优化：LPT（≤0.5uA），电容型LCD驱动（不带负载≤1.6uA），RTC（≤1.2uA）

触控交互层：

32通道电容式触摸控制器集成自适应算法，支持防水、抗干扰触控操作

智能水气表设计框架

智能水气表已从简单的计量工具，演进为智慧城市的关键数据节点与安全终端。SC32L14以工业级的可靠性、极致的功耗控制、多功能外设的集成，为水气表行业提供赛元方案。

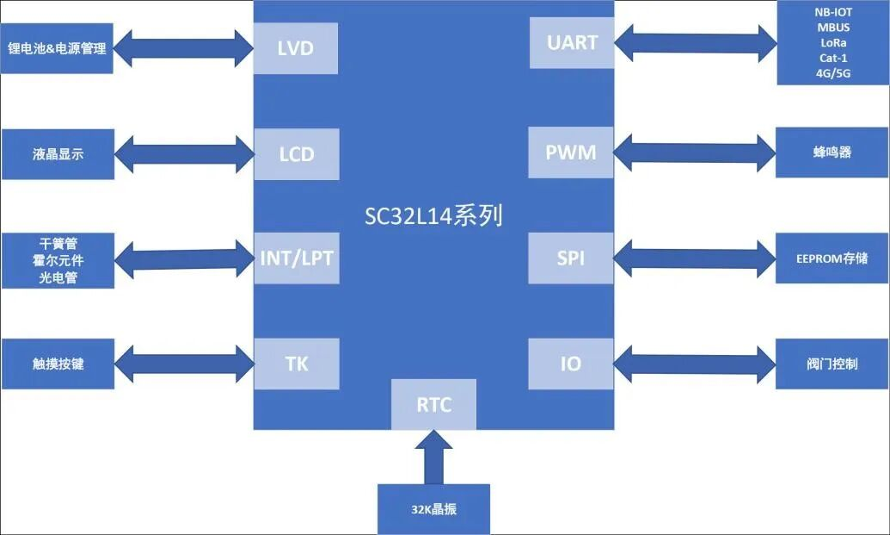

智能水表系统框图

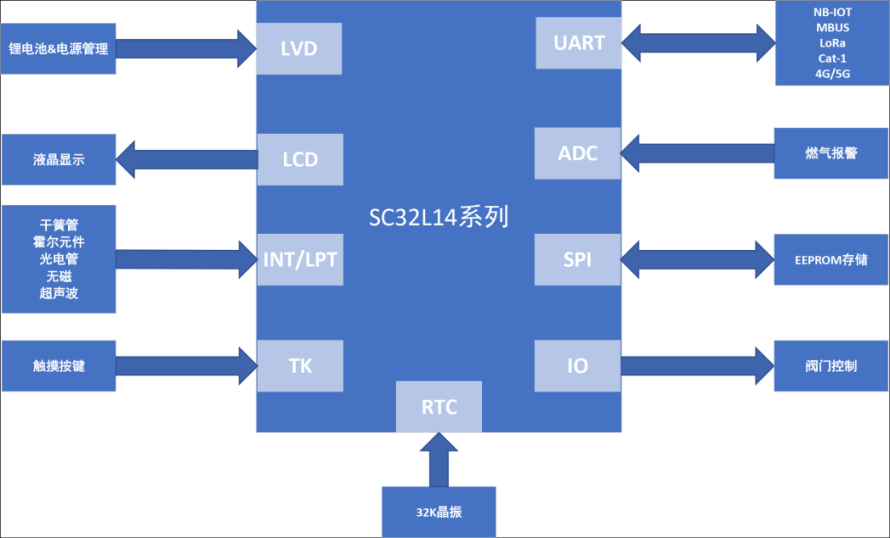

智能气表系统框图

配套资源，快速评估

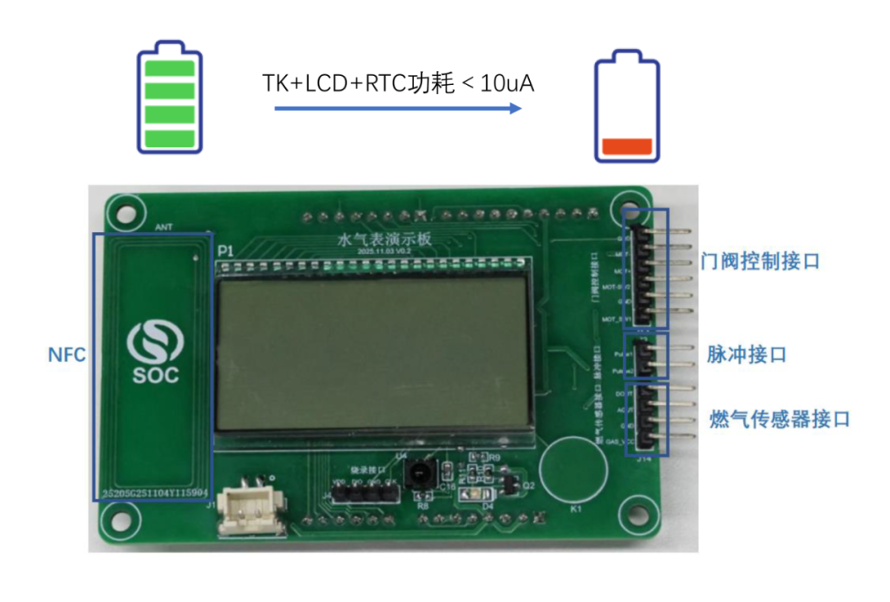

为方便开发者快速评估SC32L14系列的各项功能，赛元推出超低功耗水气表开发板，集成多种实用外设，还原应用场景：

开发板集成LCD、NFC、脉冲计数等功能。上电LCD显示RTC日期，NBIOT上传本地数据到OneNET，并控制阀门关闭；进行NFC刷卡，开发板接收OneNET下发数据，进行在线充值；充值完成后，LCD切换为账号余额信息，并且控制阀门开启，随后每5s扣费0.1￥。同时开发板也会实时检测流量产生的脉冲信号，每10个脉冲计费一次，每次0.1￥。
