项目概述

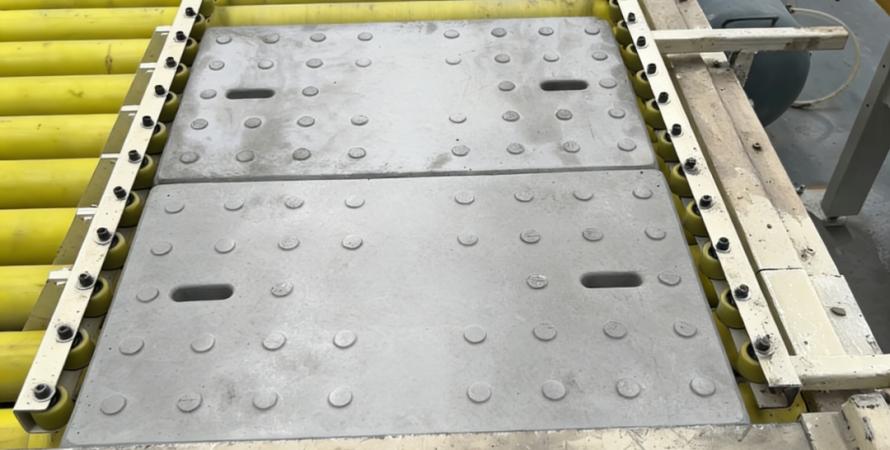

本方案落地于铁路行业某水泥预制件生产工厂，聚焦水泥预制件出模核心环节，由西克（SICK）量身打造3D 视觉检测解决方案，实现预制件表面部分缺陷的稳定检测与残次品全自动筛查，高效保障产线品控效率。

方案采用 SICK Ruler3000 系列线扫 3D 相机，搭配 SICK 专属视觉算法平台 Stream Editor，为客户打造硬件 + 算法平台 + 终端软件一体化解决方案包，可根据行业客户不同应用场景与定制化需求，快速提供从硬件选型、图像测试、算法开发到部署落地的全流程闭环解决方案。

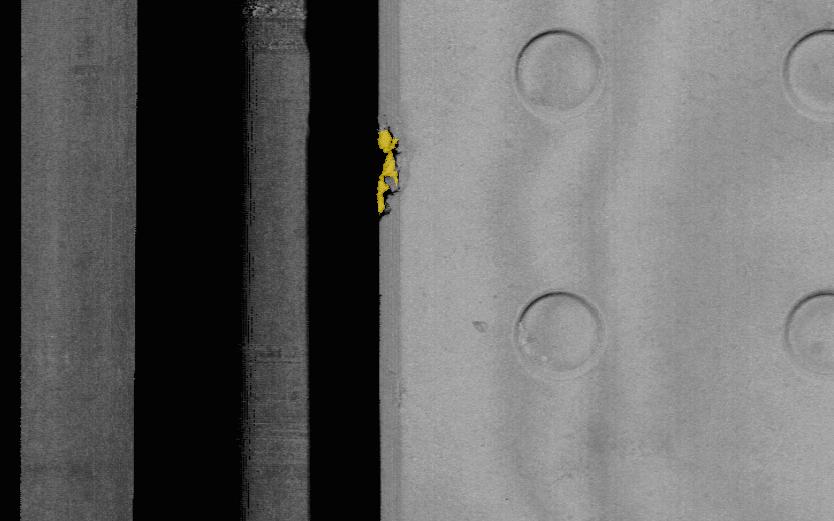

边缘缺损检测

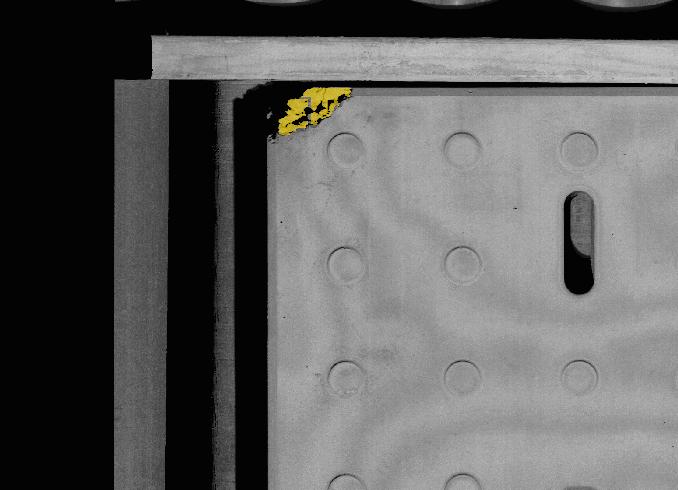

缺角检测

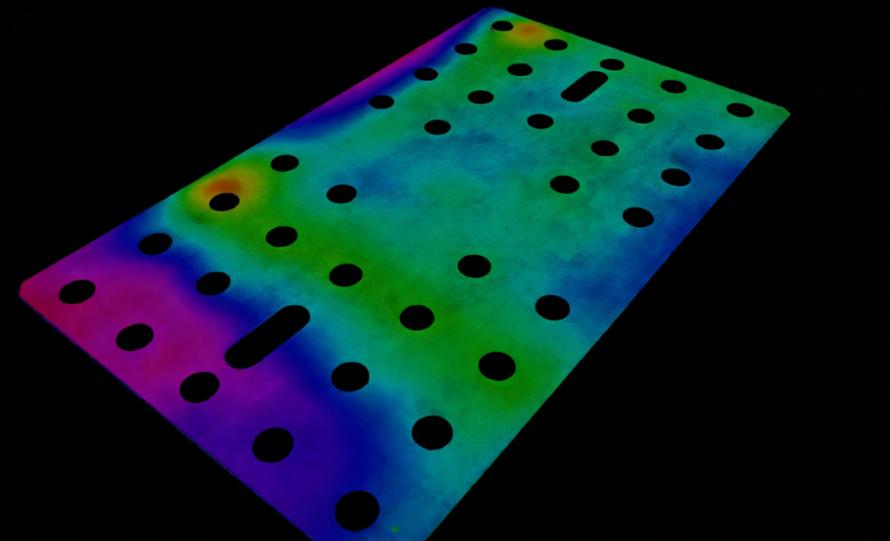

平面度检测

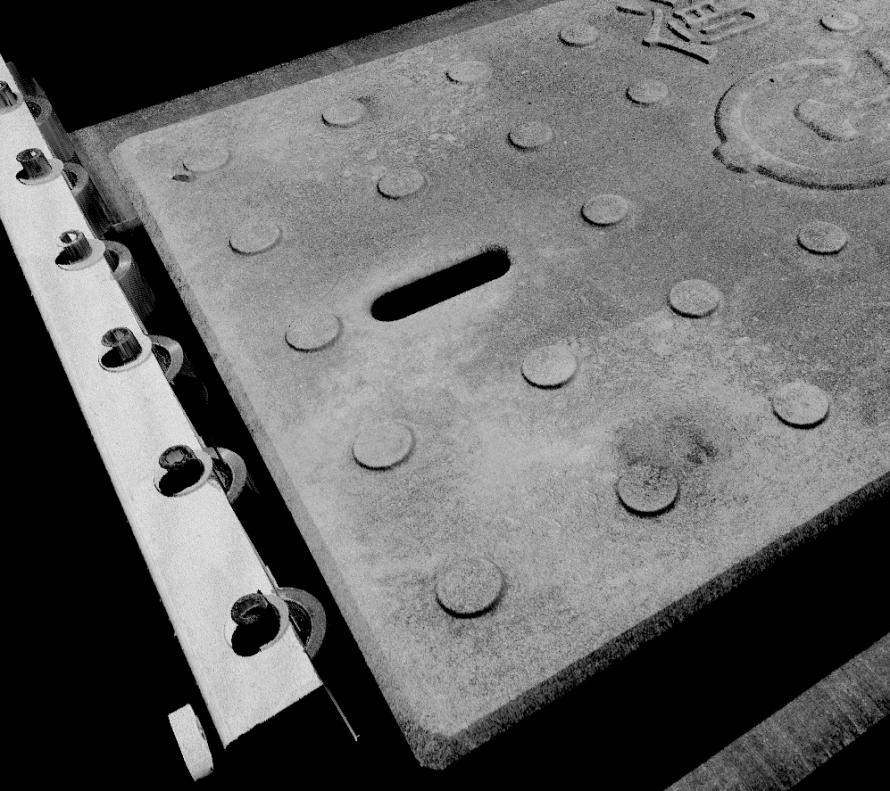

麻面检测

核心解决方案与产品选型

核心解决方案：

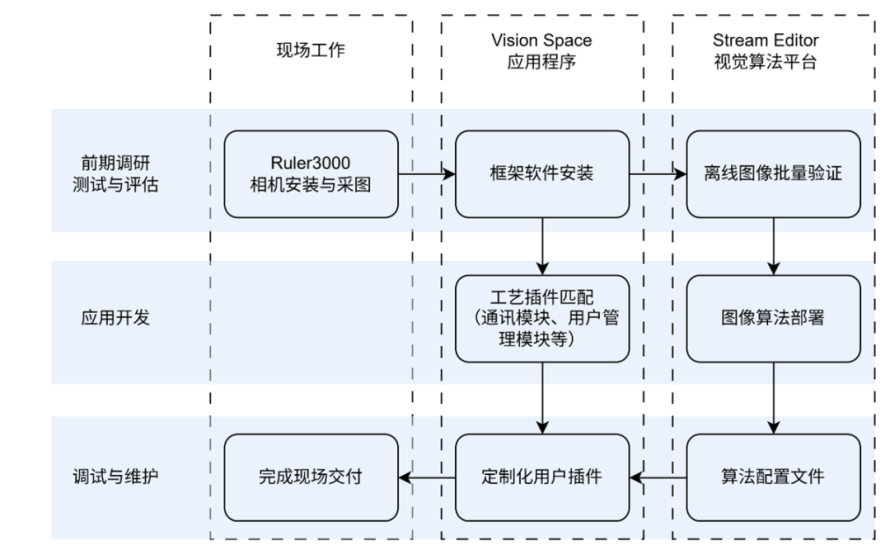

前期调研、测试与评估：采用 Ruler3000 系列线扫 3D 相机，完成产线流动工件的批量图像采集；基于 Stream Editor 视觉算法平台，以低代码方式部署图像算法组合及逻辑运算，对平面度、缺棱掉角、凹坑凸起、裂缝麻面等检测项开展批量功能验证，同步统计检测结果，完成算法能力综合评估。

应用开发：联动机械、电气工程师，确认产线流程及软硬件交互需求；依托 Vision Space 应用程序标准化模块，结合定制化用户插件，快速开发实现前端交互界面与软件核心运行逻辑。

调试与维护：客户现场仅需工作人员完成相机连接、图像有效性确认，及 Stream Editor 程序与 Vision Space 框架软件的安装部署；后续视觉算法迭代、工艺流程逻辑调整等需求，均可通过简单替换软件脚本与插件实现，大幅降低长期维护成本。

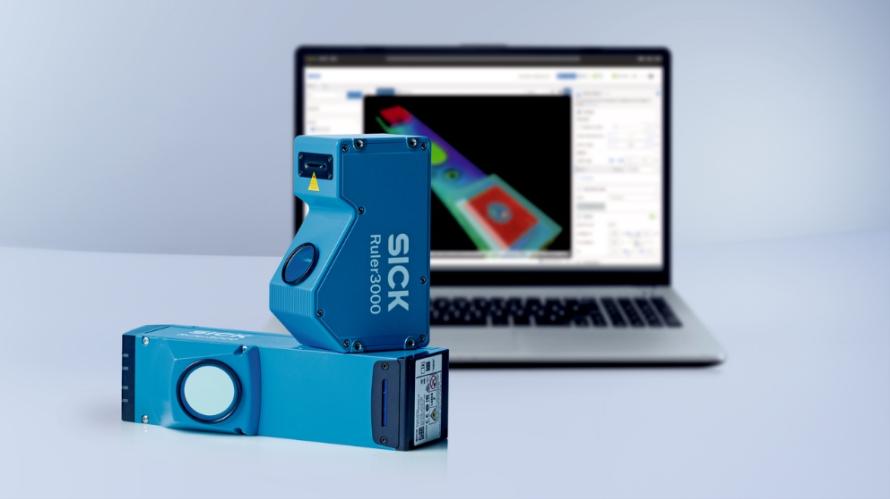

SICK Ruler3000 系列线扫 3D 相机——Ruler3000 系列搭载 SICK 自研 3D CMOS 传感器，专为工业严苛图像处理场景设计，可输出高可靠性的精准测量结果；传感器出厂完成标准化校准，无需额外调试即可精准还原物体真实 3D 形貌，不受物体表面对比度、颜色差异影响。该系列相机具备高测量效率，高度分辨率可达 0.8 µm，单轮廓可采集 3200 个数据点，多型号可选配，可适配工业产线各类检测需求；同时配备标准化视野方案，大幅降低现场调试难度，实现无障碍快速部署。

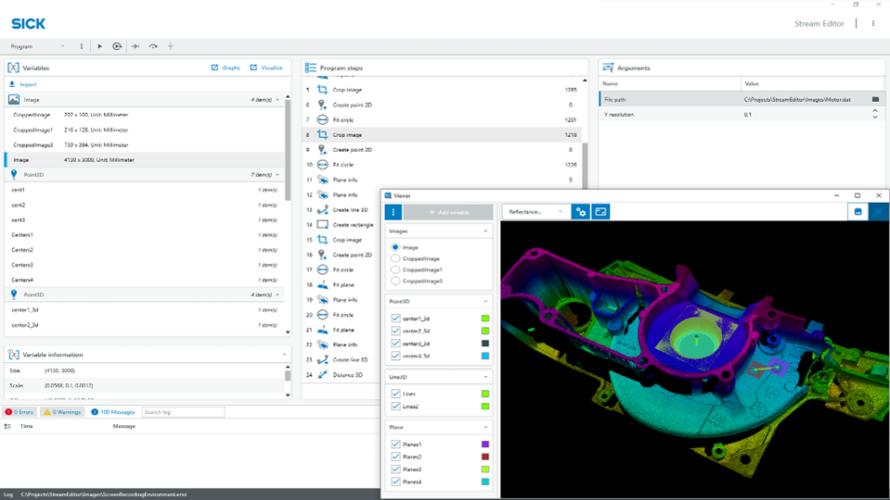

SICK Stream Editor 视觉算法平台——Stream Editor 是一款工业级计算机图像分析软件，专为处理 Ranger3/Ruler3000 系列设备的流媒体数据研发，拥有灵活兼容的操作接口，支持图形化步骤编程，搭配即时视觉反馈功能，可快速搭建简易高效的缺陷检测方案。该平台支持双模式使用：可作为独立软件开展项目可行性研究与方案演示；也可对接 Stream Editor API，将开发完成的检测算法无缝集成至客户计算机软件系统中。

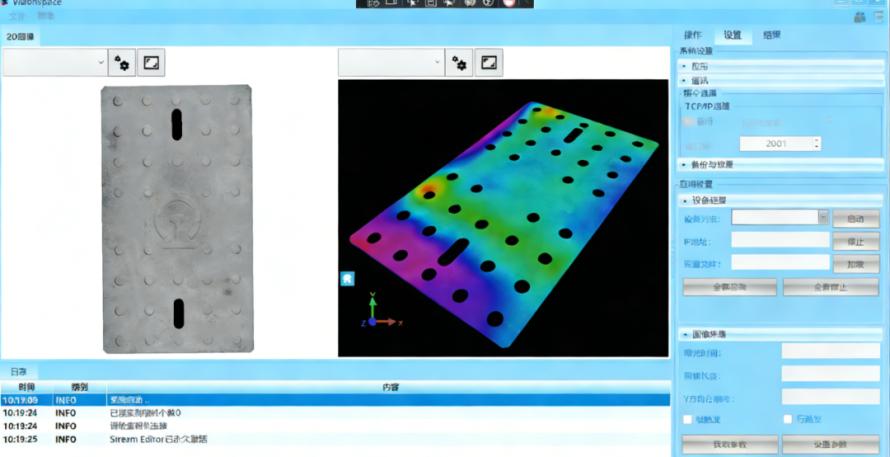

SICK Vision Space 终端应用程序——Vision Space 可完美兼容 Ranger3/Ruler3000 相机控制接口与 Stream Editor API，内置控制权限管理、设备通讯、检测结果展示、数据日志管理等标准化模块，为产线提供简洁直观的操作界面，支持工作流快速切换，助力检测方案的快速部署与落地应用。
