模切机的极耳宽度检测方案

来源：OMRON（欧姆龙）

发布时间：2026-03-09

应用介绍

【行业】二次电池

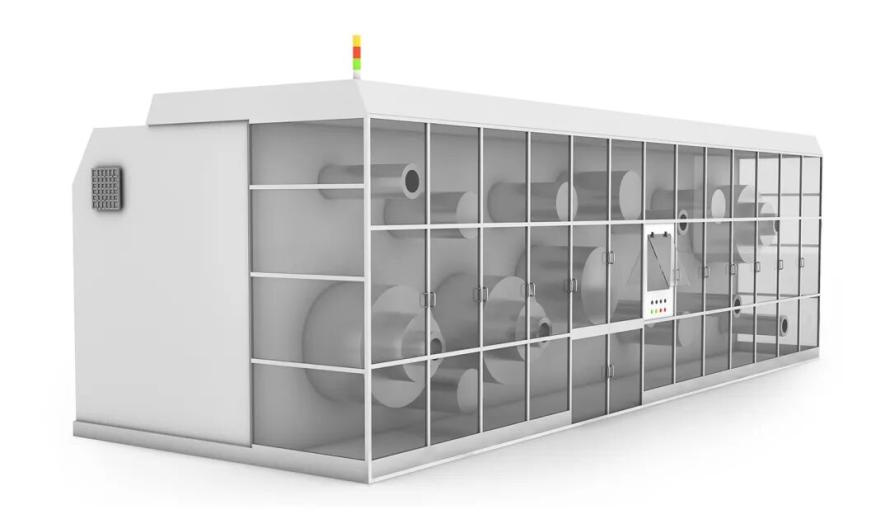

【设备】激光模切机

应用场景

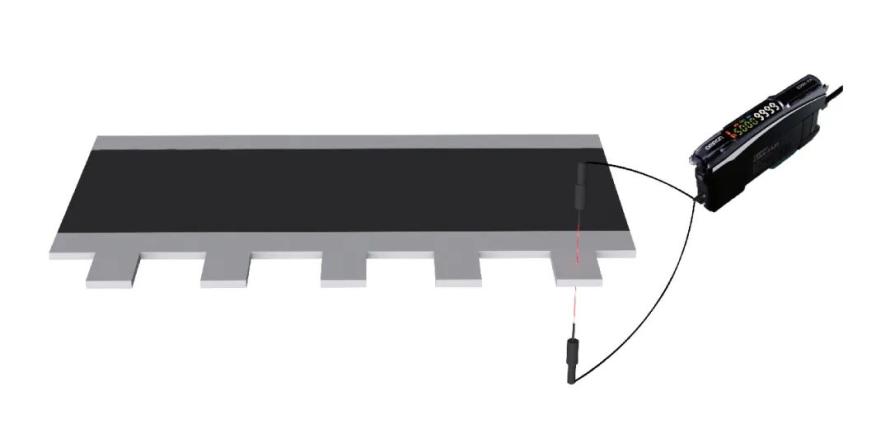

极耳宽度的检测。

解决课题

■ 使用视觉检测极耳的成本压力较大，需要部署更简易、性价比更高的方案。

■ 因生产中对电芯极耳尺寸精度的要求提高，检测重复精度需要得到保证。

■ 锂电池电芯制造环节中，严禁出现铜、锌等元素，防止化成成型后出现短路甚至爆炸的情况。

■ 检测中需要高速响应时间触发伺服锁存，避免因检测延迟导致的极耳宽度计算不准确。

价值提案

核心产品

光纤传感器 E3NX-FA

光纤单元 E32-T□-S5

■ 光纤传感器相较视觉检测成本更低，配备的套筒型光纤头也可安装在狭小的空间内，量产时的部署安装更为容易。

■ E3NX-FA光轴直径最小0.1mm dia.，重复精度高达2μm(最佳设置状态和灵敏度时的代表值)，能够保证极耳宽度的准确性。

■ 检测头E32-T□-S5为SUS303，满足电芯制造工艺中禁铜、锌的要求，规避了电池化成成型后可能发生短路爆炸的风险。

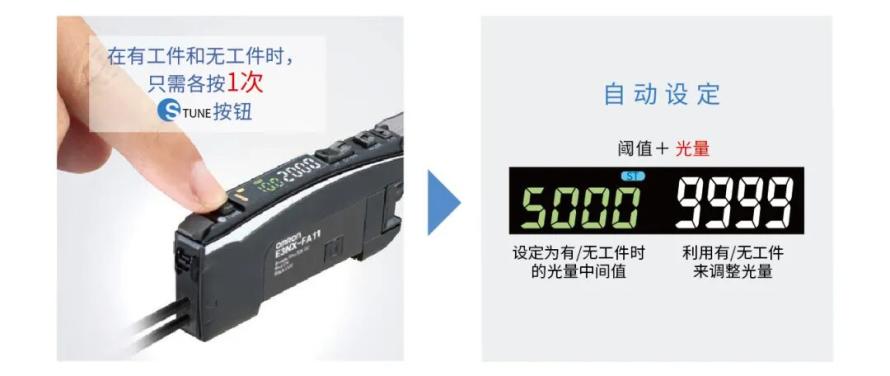

■ 高速响应时间，SHS模式最大30μs的响应时间，确保伺服锁存位置的准确性。同时备有S-TUNE智能调谐设定，两键自动设定光量和阈值，减小对射光纤安装的同心度误差。
