尼得科驱动系统助力高精度单电机测试台，实现高效能量回馈与±1rpm精准控制！

来源：Nidec(尼得科)

发布时间：2026-03-06

高端电机测试领域

稳定性、精度与能效是三大核心挑战。近日，尼得科驱动成功为某测试台应用客户交付了一套基于Unidrive M700系列的高性能驱动解决方案，帮助客户实现关键性能指标的突破。

客户需求

高精度 + 长时回馈 + 高速稳定

该测试台用于对被测电机进行对拖测试，系统包含：

一台额定转速1000rpm、最高3000rpm的异步测功电机

被测件由DC/DC驱动

长时间回馈工况：要求将制动能量高效回馈至电网，而非通过制动电阻消耗

核心挑战

✅ 实现速度与扭矩的高精度、高稳定性控制
✅ 满足连续工艺测试中频繁切换运行模式的需求
✅ 替代传统制动单元，实现绿色节能的能量回馈

解决方案

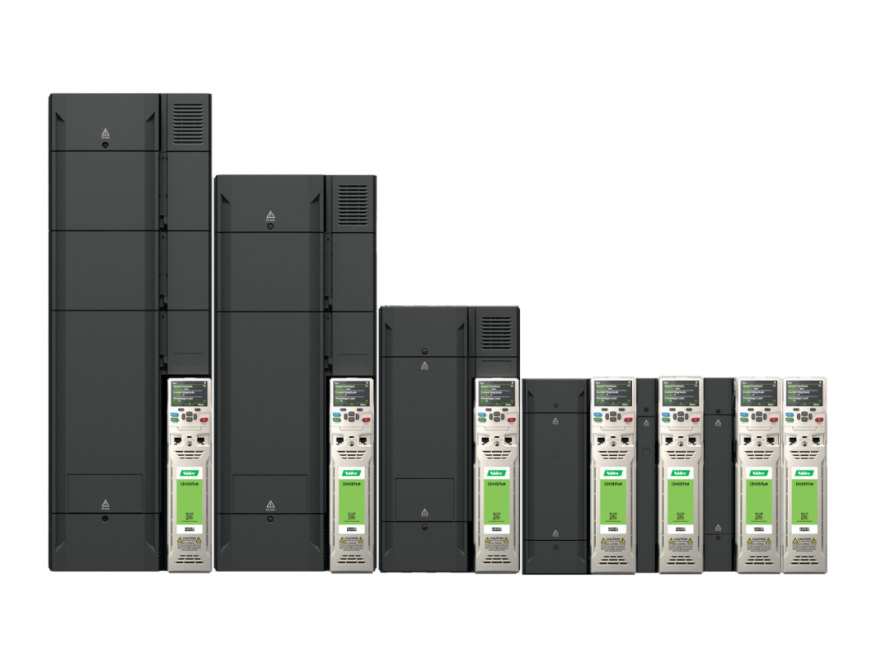

Unidrive M700 AFE + 逆变共母线架构

打造四象限全能驱动系统

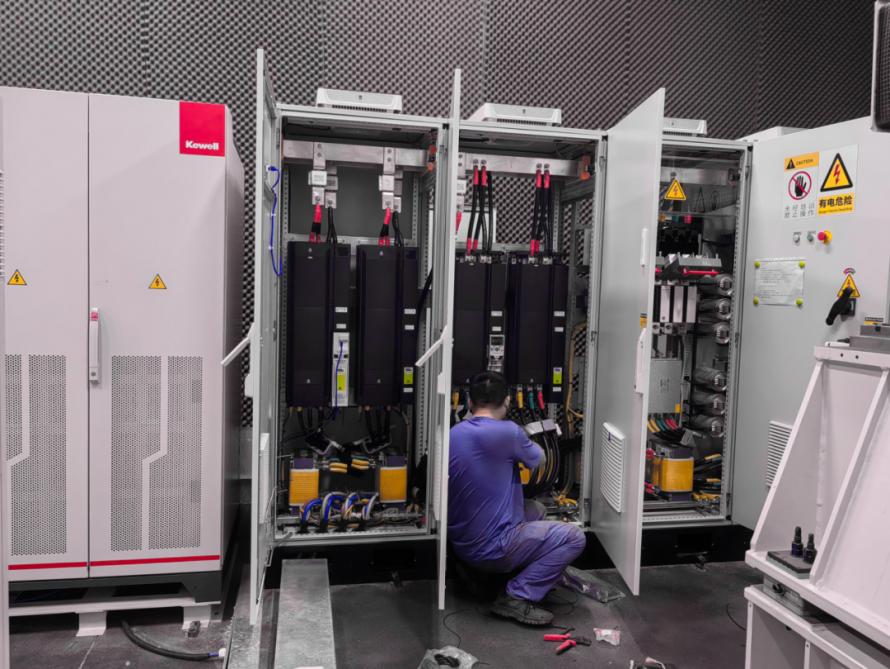

我们为客户量身定制了一套全CT驱动柜系统，包含：

AFE整流单元

2台 M700-11404170DU（475kW）与LCL套件组成AFE系统

逆变驱动单元

2台 M700-11404170DU（475kW），与AFE共直流母线

高速异步电机驱动

支持高达3000rpm稳定运行

通信协议

采用EtherCAT，实现与上位机低延迟、高同步数据交互

系统通过AFE替代传统制动单元，将测功机在发电状态产生的电能高效回馈至电网，真正实现“测试即节能”。

关键优势

不止于控制，更是能效与精度的双重突破：

✅ 四象限精确控制：AFE整流支持全功率范围内的高线性度转矩输出，满足复杂测试工况

✅ 超低谐波污染：THD（总谐波失真）<2%，保障电网质量，符合严苛电能标准

✅ ±1rpm速度精度：得益于M700高解析正余弦编码器接口，3000rpm下偏差仅±1rpm

✅ 无缝模式切换：支持速度/扭矩在线切换，保障连续工艺测试不中断

✅ 绿色节能：长时回馈工况下，大幅降低能耗与散热需求，提升设备综合效率

高端替代，性能超越期待

本项目以更高的控制精度、更低的谐波、更强的系统集成能力赢得了客户高度认可。
