管子内径的测量

来源：Micro-Epsilon（米铱）

发布时间：2026-01-28

电容位移传感器

capaNCDT

管子内径的测量

在工业应用中，衡量管子质量或磨损的一个重要标准是内径在整个长度上的尺寸一致性。在对精度要求很高的情况下，必须确保快速可靠地记录数据，因为例如在化学工业中，必须对已经安装的管道进行磨损测量，即在工厂停机时。

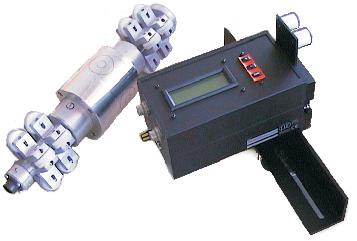

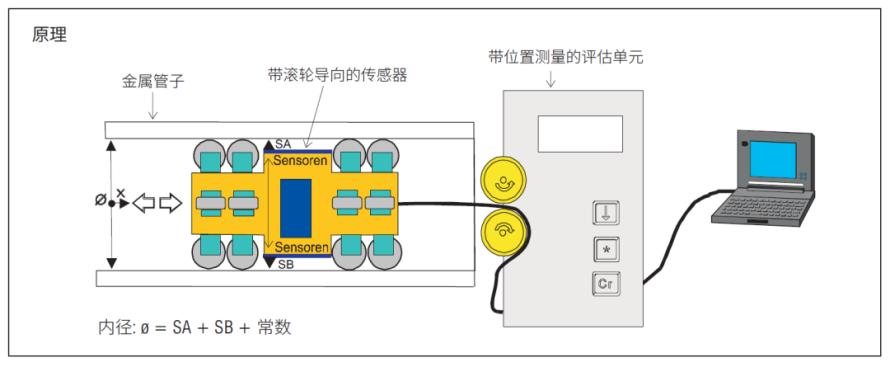

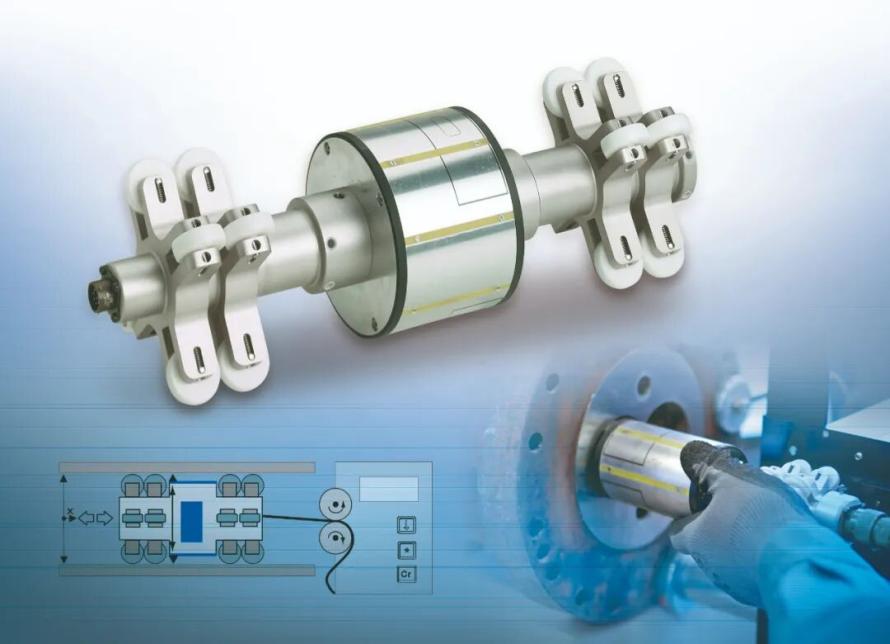

在一次测量步骤中，两对传感器记录了两条偏移90° 的轨迹。通过对相对的两个传感器信号的计算来获取管子的内径——滚柱导轨仅用于粗略的导向。

Iconnect

测量过程：

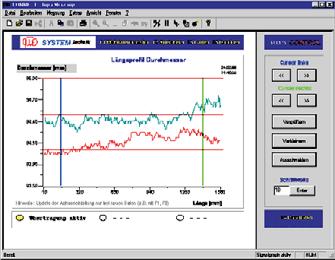

测量头被推入管道中，或者在垂直管道内根据其自身重量的作用来下降。在返回过程中采集并记录内径值和经过的距离长度。管道长度上的直径会显示，并指示超过的公差情况。

为了进行更精确的观察，可以裁剪或放大个别区域。轮廓可以保存和打印出来，以备记录之用。根据可用的内径轮廓，可以更换损坏的管道或管段，然后不需要对管道进行预防性更换。

应用

选择该系统的原因：

- 可进行现场评估 (笔记本)

- 精确、无损检测

- 坚固的机械设计，操作简便

- 适用于所有导电材料，无需额外调整（金属、合金等）

- 由于 ICONNECT 的图形用户界面易于操作，软件适用性问题可以轻松解决，客户进行软件调整也十分简单

测量系统需求：

- 测量范围: 10 mm

- 精度: 0.1 mm

- 分辨率: 0.05 mm

- 带宽: 100 Hz

- 管道的最小标称宽度: 53 mm

- 最大可测量管道长度: 20 m

- 最大速度: 1 m/s

环境条件：

- 温度：5 - 60° C

- 介质：空气

- 目标：导体

- 干扰：IEC 1000-4-1

电磁兼容 (EMC): 根据 EN 50 081-2 和EN 50 082-2
