基于OPC UA通讯技术

采集工业现场数据

为新型工业化和数字化赋能

Industry Applications

引言

“数据是新型生产要素”这一论断为工业领域的数字化转型提供了强有力的政策支持和指导。随着工业4.0和智能制造的深入发展，数据采集、处理和利用已成为提升工业生产效率、优化资源配置、驱动创新发展的关键环节。OPC UA（Open Platform Communications Unified Architecture）作为一种标准化的、跨平台的通信技术，为工业现场的数据采集提供了强有力的技术支持。科瑞作为自动化行业的创新者、引领者、先行者利用OPC UA通讯技术采集工业现场数据，为新型工业化和数字化赋能。

OPC UA简介

OPC UA是一种开放、跨平台的通信协议，旨在为工业自动化领域的不同设备和系统提供统一的接口和数据模型，从而实现高效的信息交换。OPC UA提供安全、可靠和独立于厂商的，实现原始数据和预处理的信息从制造层级到生产计划或ERP层级的传输。这种功能独立于制造厂商的原始应用，编程语言和操作系统。OPC UA协议支持多种通信模式（如客户端/服务器、发布者/订阅者）和数据模型，使得不同厂商、不同类型的工业设备能够无缝集成到同一系统中。通过标准的OPC UA接口，设备制造商可以更容易地实现设备的互操作性，降低了系统集成的复杂度。在客户端-服务器模式下，服务器端部署在工业设备上，发布设备数据，而客户端则通过OPC UA协议访问这些服务器，获取所需数据。OPC UA在设备接入与集成、数据采集与处理、数据传输与存储、远程监控与诊断、系统集成与协同、安全性保障、数据分析与挖掘以及云平台接入等关键方面具有显著优势，已成为工业互联网中实现不同系统互联的重要桥梁。

CONTROLWAY数据采集方案设计

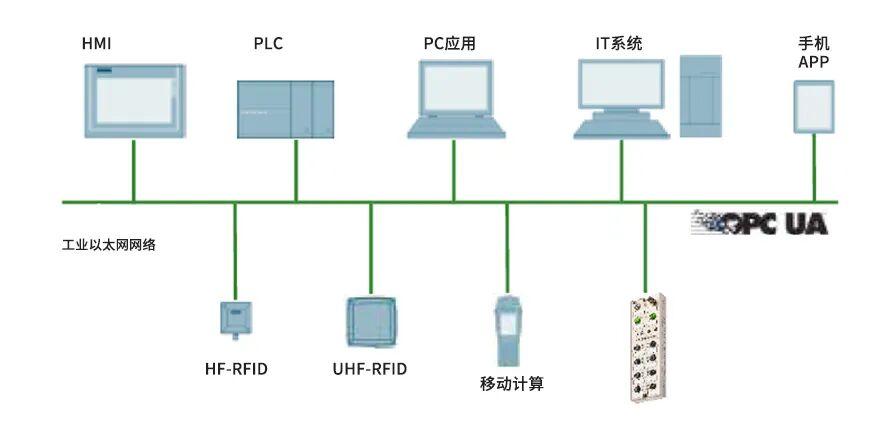

系统架构

工业数据采集系统通常由前端数据采集设备、传输设备、系统服务器及相关数据采集软件、系统软件和数据库构成。

在OPC UA环境下，系统架构设计主要包括：

⚫ OPC UA服务器：负责接收来自各分布式IO模块的数据，并进行处理和转发。

⚫ 分布式IO模块：基于OPC UA协议设计，支持多种IO类型（如DI、DO、AI、AO等），实现数据采集和控制。

⚫ OPC UA客户端：用于远程监控和控制生产线上的设备，实现数据的实时查看和指令下发。

⚫ MES系统：作为生产管理系统，与OPC UA服务器对接，实现生产数据的集中管理和分析。

设备配置

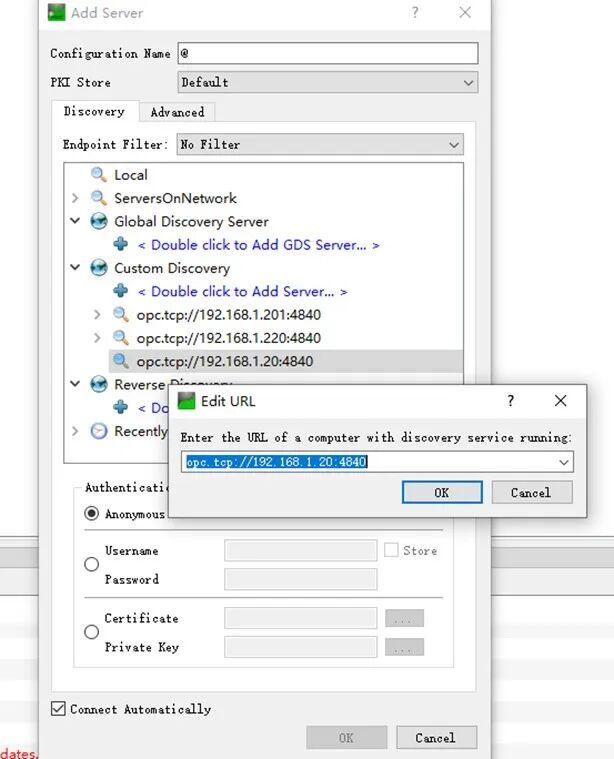

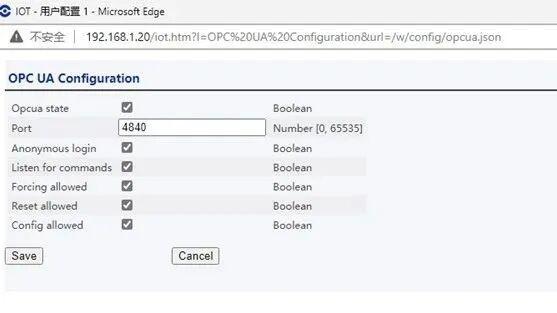

首先确保OPC UA设备与数据采集系统处于同一网段，通过网线或无线方式连接。其次，在数据采集系统中配置OPC UA客户端，设置相应的IP地址、端口号及设备通讯参数。此外，还需在OPC UA设备端配置好服务端，确保设备数据能够正常发布。

数据采集方式

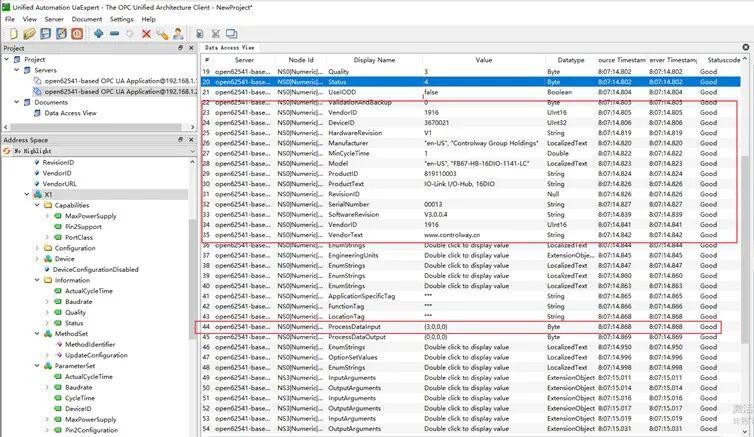

数据采集流程包括设备发现、连接建立、数据订阅与采集、数据传输与存储等步骤。通过OPC UA客户端订阅OPC UA服务端发布的数据节点，实时获取设备数据，并经过处理后存储到服务器数据库中，供后续远端第三方的软件分析使用。

数据安全与标准化

数据安全

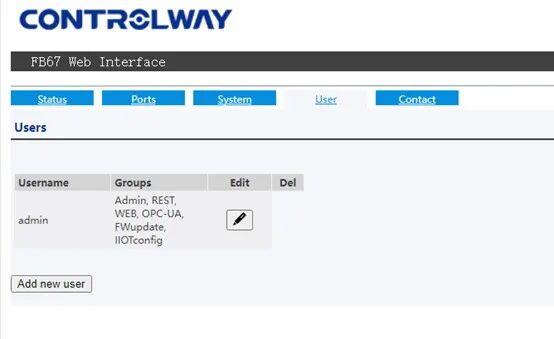

在工业数据采集过程中，数据安全至关重要。基于OPC UA协议的科瑞FB67 IO-Link Master内置了多种安全机制，包括基于证书的身份验证、加密传输、访问控制等，确保数据在传输过程中的安全性和完整性。同时，FB67 IO-Link Master针对不同的用户赋予不同的访问权限和功能授权。从源头建立完善的数据安全管理制度，加强数据访问权限管理，防止数据泄露和非法访问。

数据标准化

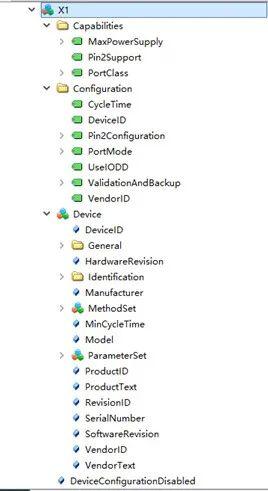

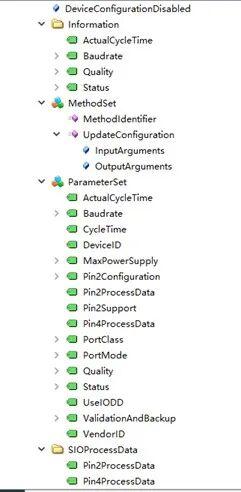

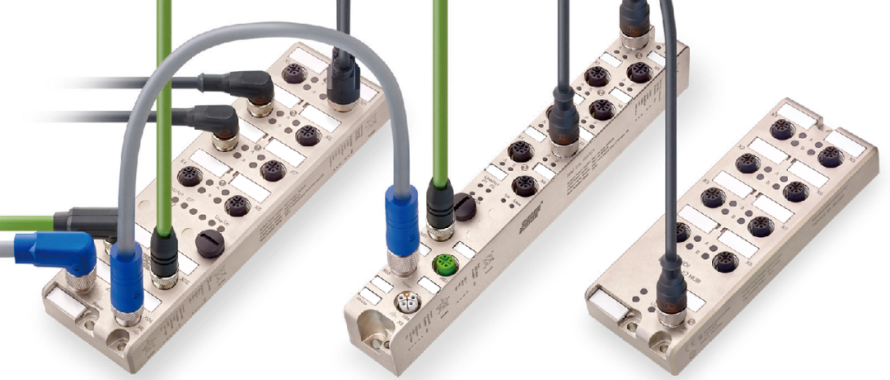

实现数据共享和互联互通的基础是数据标准化。以FB67-MP-4A4B-1111和FB67-MP-8A-1111为例，每一个IO-Link端口采用统一的数据模型，包括所连设备的厂家信息、测量信息、配置信息、故障诊断信息等，可以很方便的同第三方设备接口进行数据交换，极大地促进了数据的标准化和数据交互，打通数据孤岛，实现设备互联互通。

应用

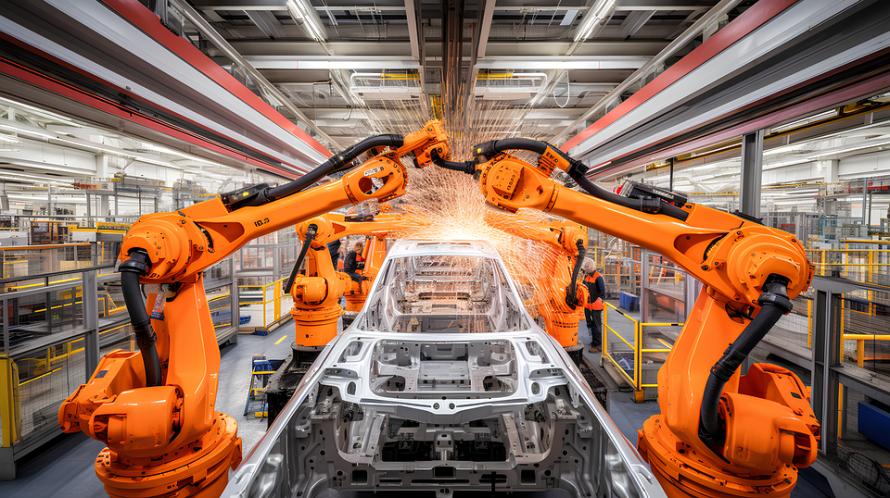

生产线监控

通过OPC UA协议采集生产线设备的实时数据，如温度、压力、流量等，进行实时监控和诊断。一旦发现异常情况，立即通过现场警示灯、E-mail、手机短消息等方式通知相关工程师，确保问题得到及时响应和处理。

工厂自动化与MES系统集成

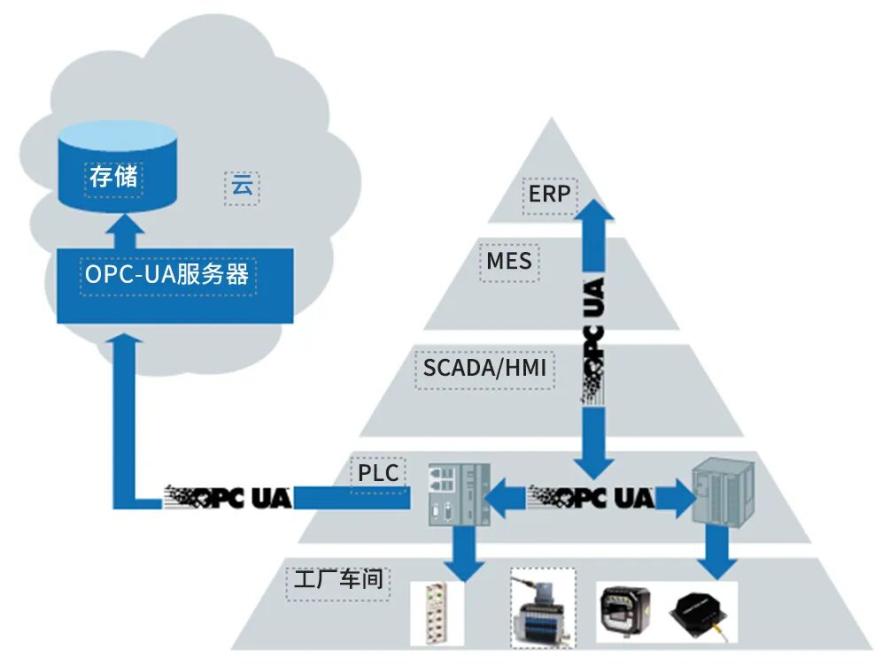

利用OPC UA协议实现PLC、HMI、SCADA和MES系统的透明连接。通过数据采集系统收集生产现场的数据，并与MES系统集成，实现生产过程的全面监控和管理。

云平台接入

作为边缘计算网关，通过OPC UA协议安全地将数据上传到云平台。云平台对数据进行进一步的处理和分析，为企业提供远程监控、数据分析、预测维护等增值服务。

综上所述，科瑞FB67 IO-Link Master为工业现场数据的采集、传输、处理和分析提供了强有力的技术支持。通过利用FB67 IO-Link Master，可以实现设备的互联互通、数据的实时共享和智能决策的应用，为新型工业化和数字化赋能。让我们共同努力，探索并推动FB67 IO-Link Master在更广泛的领域和更深层次的应用中取得更大的成效。
