LVDT直线位移传感器在飞行模拟器定位上的应用
来源：科瑞(CONTROLWAY)
发布时间：2026-01-22
LVDT直线位移传感器
在飞行模拟器定位上的应用
用于定位飞行模拟器单元的液压缸，需要轴的快速可靠的位置反馈，以进行动态控制。结合合适的比例阀，液压缸可以升级为定位驱动器，在飞行模拟器的单元上产生高加速力。压力外壳高达400bar的感应传感器用于位置监测和控制，并集成在液压缸体中。LVDT直线位移传感器（LVDT线性可变差动变压器）以高精度和非常动态的方式，提供液压缸的绝对位置值和飞行模拟器单元在相应轴上的位置。

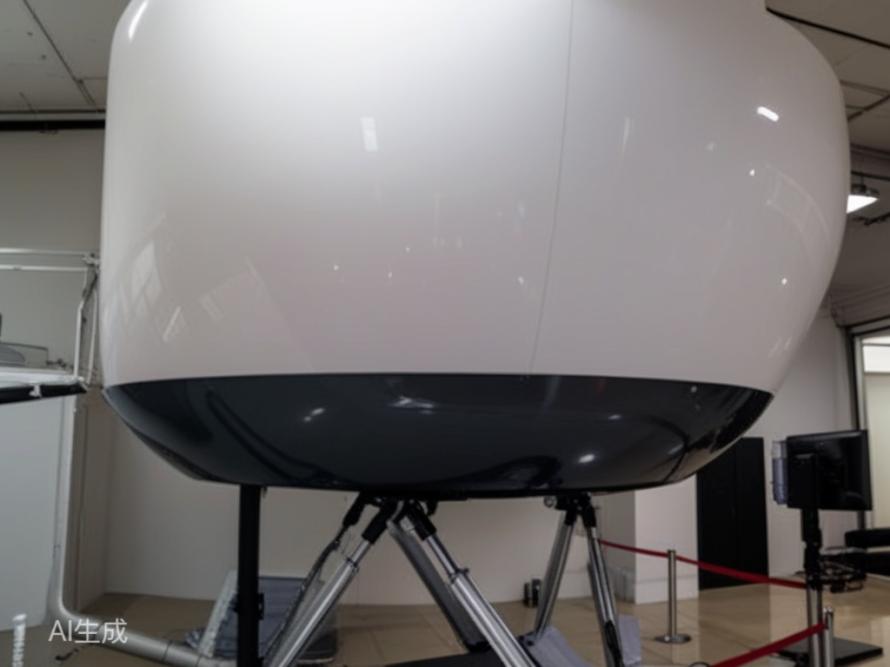

带液压执行器和油缸行程测量的飞行模拟器
01
PART
SM-HYD系列产品
基于线性可变差动变压器（LVDT），设计用于在恶劣的工业环境中使用。由于其紧凑的设计，SM-HYD系列产品可以完全集成到油缸中。

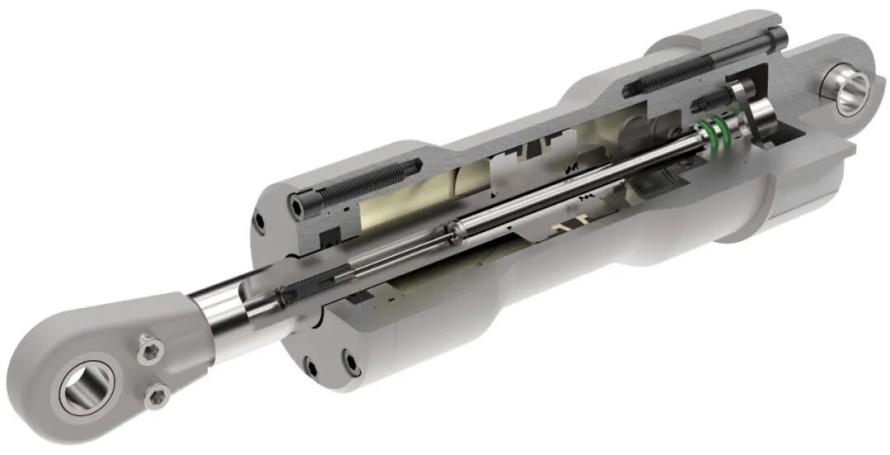

集成LVDT直线位移传感器的液压缸剖视图
为此，将传感器主体拧入或插入液压缸体，活塞接收一个伸入液压缸的传感器壳体孔。当液压缸启动时，传感器的推杆拧入活塞并在传感器体内移动。由于其功能，LVDT直线位移传感器是可靠和坚固的传感器之一，无磨损的非接触式测量原理保证了长寿命。这些装置可以承受动态操作液压缸中的高冲击和振动而不会损坏。带有螺纹和插入式法兰的各种设计以及电缆出口和连接器的变化，允许优化集成到液压缸中。插入式法兰解决方案使液压缸盖易于加工，传感器安装简单。此外，科瑞还可提供调整测量范围、法兰设计、压力范围或其他客户要求的特殊设计的服务。
02
PART
产品特点
测量精度可达1μm，无累计误差
分辨率高达0.1μm
耐高压：可达400bar
工作温度范围宽：-40℃...+200℃
防护等级高：可达IP69K
03
PART
其他产品系列
SM系列
⚫ 几乎适用于所有工业和实验室应用
SL系列
⚫ 超坚固的结构，具有直径为20毫米的完整不锈钢外壳和8毫米推杆
SLT系列
⚫ 超强LVDT系列，带弹簧加载和气动驱动版本
SM-F18系列
⚫ 设计用于集成到液压缸和气动缸或伺服阀中
SM-HYD-F14系列
⚫ 设计用于集成到液压缸和气动缸或伺服阀中
SLX系列
⚫ 完美适应制药，医疗和食品行业应用中的环境条件，并确保可靠性和使用寿命
