科瑞传感器与IO-Link方案

助力仓储物流降本增效与数字化转型

（一）

Industry Applications

仓储物流在供应链中扮演着至关重要的角色，它不仅是物资存储和周转的中心，更是物流调控与配送的关键环节。仓储物流涉及的环节和因素众多：从入库的验货、分拣、储存，到出库的备货、发货，再到配送过程中的运输、中转，每一个环节都需要精细的管理和协调。同时，仓储物流还需要考虑库存的安全、货物的保护、信息的传递等多种因素，这些都增加了仓储物流的复杂性。因此，在仓储物流的管理和运营中，需要综合考虑各种因素之间的关系，以确保物资流转的顺畅和高效。

智能化物流系统通过引入人工智能、物联网等技术，实现了仓储物流的自动化和智能化。例如，通过机器人控制系统和仓储管理系统的结合，可以实现货物的自动分拣、搬运和存储，大大提高了工作效率和准确性。同时，智能化物流系统还可以实时监控货物的状态和位置，确保货物的安全和准时到达。

PART

常见的仓储物流的痛点

仓储设施的技术水平低，主要体现在缺乏自动化、智能化技术应用。与现代化仓储物流相比，传统仓储物流在技术创新方面进展缓慢，缺乏智能化技术的应用。这导致仓储物流的工作效率低下，无法快速响应市场变化，影响了电商企业的竞争力。为了提升仓储效率和准确性，仓储设施需要引入自动化立体仓库、智能分拣系统和机器人技术等先进设备，以实现仓储物流的自动化和智能化。

仓储物流信息化程度不高是仓储物流行业面临的重要痛点。由于信息化水平相对较低，仓储物流流程中的信息传递和沟通往往存在障碍，制约了物流效率的提升。信息化程度不足导致货主和物流公司之间的信息不对称，影响了物流资源的有效配置和调度。信息不透明使得货主难以实时掌握货物的位置和状态，导致运输过程中的不确定性增加，同时也影响了物流企业的服务质量和客户满意度。此外，缺乏统一的信息管理平台，使得信息传递不畅、数据不准确，难以形成有效的数据分析和决策支持。

如何解决上述痛点，科瑞传感器和IO-Link解决方案贡献出了自己的法宝。科瑞IO-Link方案广泛应用于物流仓储的自动化分拣系统、机器人搬运等场景，使得仓储物流的自动化程度不断提高，减少了人工干预，提高了作业效率。这些方案的应用，不仅降低了劳动成本，还提升了物流的准确性和安全性。

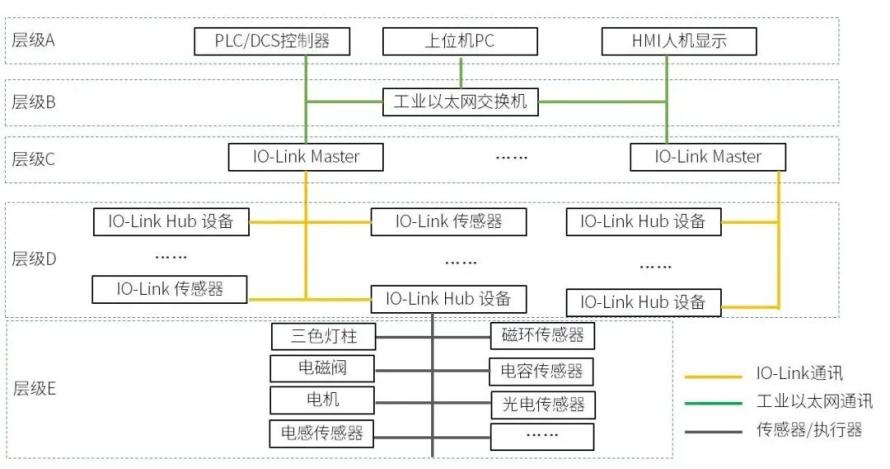

科瑞IO-Link系统解决方案架构

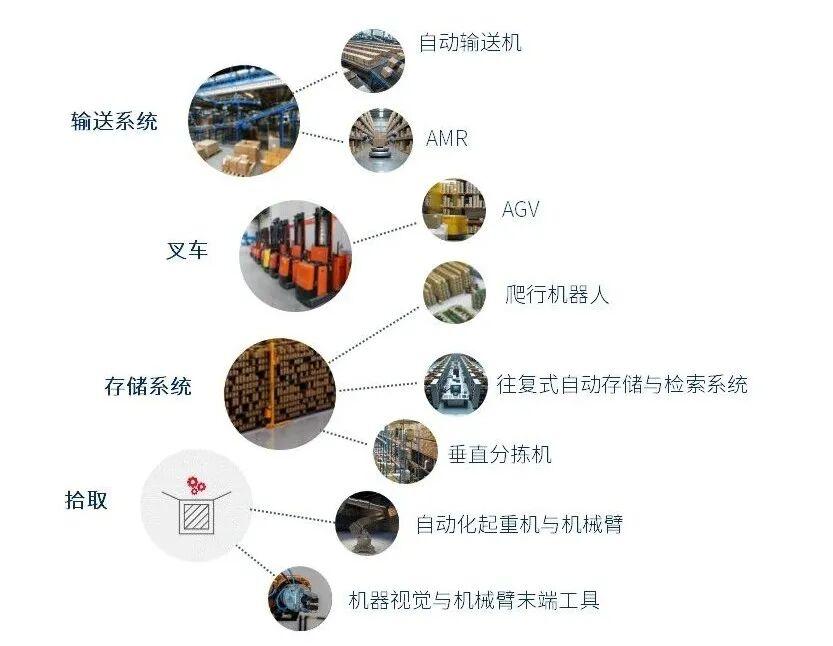

科瑞传感器及IO-Link方案主要应用的场景

PART

电气盘柜去中心化，简化布线

传统的仓储物流产线的信号采集方案通常采用的是中央控制柜，在柜内安装IP20的PLC，IO板卡、继电器、电源等相关设备，工人沿着不同的桥架敷设不同尺寸和类型的电缆，接到对应的IO板卡，接线剥线工作比较繁冗，单位时间产出比不高，设备搬运到现场还需要拆线、再重新连接。采用这种信号采集方式，总的来说缺点如下：

传统的信号采集方案

⚫ 控制柜大

⚫ 接线复杂

⚫ 安装时间长

⚫ 投产期长

⚫ 无诊断指示

⚫ 检查维护困难

⚫ 故障停机时间长

⚫ 线槽电缆多

⚫ ……

针对上述痛点，CONTROLWAY推出IP67的柜外IO-Link分布式IO解决方案,从下面几个方面有效的帮助客户降本增效：

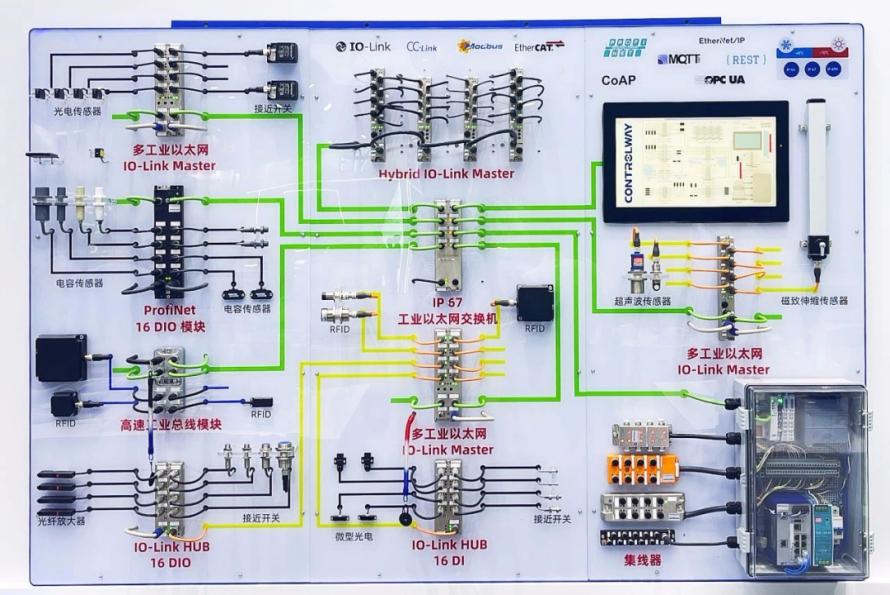

科瑞IO-Link的信号采集系统架构图

一、简化布线

由于采用的是IP67的IO-Link Hub集线器，有效的缩短了传感器到IO模块的距离，各个工位的传感器由原来的十几米甚至几十米的长度缩减到5米以内，大大缓解了工人的敷设强度和提高了工人的作业效率；同时，在现场不带IO-Link协议的传感器和执行器无需进行任何特殊的接线可以直接连接到IO-Link的HUB端口上，充分帮助客户利用现有投资，将现有的传感器并入到IO-Link系统中；与此同时，IO-Link通讯采用的是经济高效的标准三芯M12电连接器，有效的减少了电连接器的接口种类，从而帮助客户节省了库存成本。

二、可视化远程运维

科瑞IO-Link 主站支持webserver访问，主站设备通过工业以太网协议与HMI,MES等设备相连，因而用户可以通过浏览器，直接可视化访问IO模块上每一个端口的数据；当现场出现故障或error时可以直观清晰定位故障所在的位置和故障的类型，便于客户快速消除故障和快速恢复生产，提高设备的OEE;同时科瑞IO-Link主站支持物联网协议如OPC UA,mqtt等，便于客户通过部署在本地或云端的第三方软件采集和收集数据，便于客户监测现场的设备运行状态和进行长期的数据挖掘，确保生产产量和产品质量。

三、降低成本和提高效率

科瑞IO-Link 主站端口最大电流可达2A，整个模块最大电流可以达到16A；科瑞IO-Link 主站支持二级hub级联，采用Class B接口，可以满足大功率执行器的电源需求，如定位器、比例电磁阀、气缸等。同时支持的二级级联的hub为16DIO，可根据实际需求灵活配置通道功能，满足各种应用场景。IO-Link两级级联方案不仅将传统的IO-Link的通信距离从20M延长到40M，更是一种高效、灵活且成本效益显著的自动化解决方案，适用于各种规模和复杂度的生产环境。

科瑞IO-Link方案更有效地整合和优化现有的生产设备和传感器网络，实时监测设备状态，预防故障，提升设备可靠性。这一切，都极大地提高了物流效率，降低了误差率，为物流企业带来了实实在在的效益。

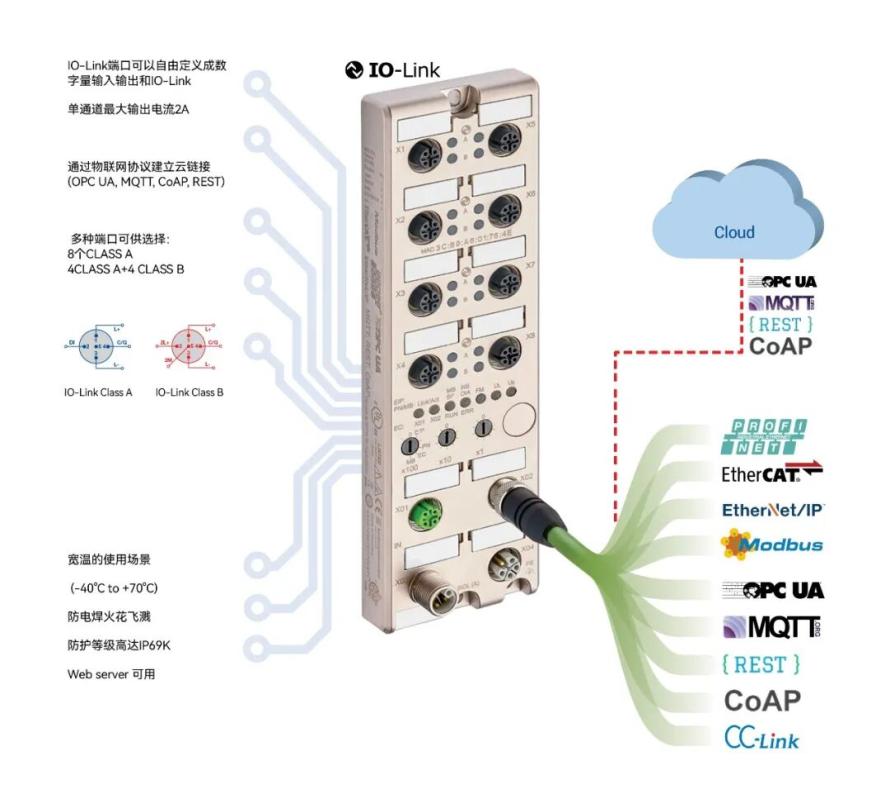

IO-Link Master

IO-Link 主站，支持多协议（PROFINET，EtherNet/IP，EtherCAT，Modbus TCP，CC-Link IE Field Basic），物联网协议（OPC UA， MQTT， CoAP， REST），支持8 IO-Link 主站端口 A 类和4 IO-Link 主站端口 ClassA+4 主站端口Class B 类，金属外壳，防护等级达到IP69K。

IO-Link HUB
