流量测量与常用的流量计

流量的概念：是指单位时间内流过管道某一截面的流体数量。分为体积流量和质量流量，质量流量M=体积流量Q *流体密度ρ。质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m³/h等。
流体流动状态的分类：A、层流（雷诺数Re＜2300） B、过渡流（2300＜Re＜4000） C、紊（湍）流（雷诺数Re＞4000）。雷诺数是指流体惯性力与粘性力的比值。

与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。
流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。

流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

流量计的分类

流量测量方法和仪表的种类繁多,分类方法也很多。至今为止,可供工业用的流量仪表种类达60种之多。品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按照目前最流行、最广泛的分类法,即分为:容积式流量计、差压式流量计、浮子流量计、 涡轮流量计、 电磁流量计、流体振荡流量计（包括涡街流量计、质量流量计 ) 、插入式流量计 。

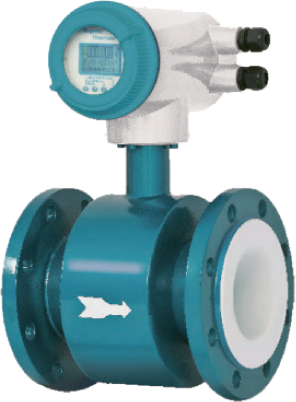

电磁流量计的使用常识

电磁流量计的使用场合：用于测量导电液体介质流量，介质温度不宜超过120度，压力不宜超过1.6MPa，不宜在负压状态下使用，流速不得低于0.3m/s，被测介质中不能含有较多的磁铁性物质和气泡，被测流体基本无压损，测量精度可达0.5%，量程比宽为1：20，其测量原理为法拉第电磁感应定理。

电磁流量计的组成：包括传感器、变送器和显示单元三部分，传感器安装在管道上，变送器和显示单元单独安装在传感器旁便于观察和维护的地方，二者之间有专用的多芯屏蔽电缆进行电气连接，也可二者组合为一体式。
电磁流量计的安装要求：A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；E、要求有前5倍后3倍管道直径的直管段。
电磁流量计的投用与停用方法：A、电磁流量计投用前，应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成；B、打开阀门，使液体充满系统，排除残留气体后，接通仪表电源通电预热，关闭阀门使流量计充满静态液体，检查调整零点，重新打开阀门使流量达100%，检查输出是否正确和稳定；C、打开上、下游阀门，关闭旁路阀，将流量计投入使用；D、流量计停用时，对于易结垢的介质应打开排污阀将流量计中的介质排净，对于易凝固的介质应排净并用低压蒸汽或工厂风进行扫线，保证测量管内不结垢、不残留固体杂质。

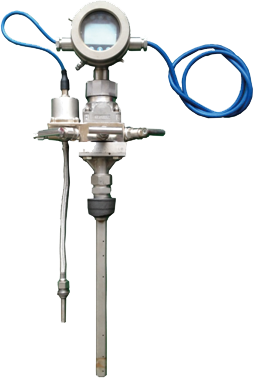

威力巴流量计的使用常识

威力巴流量计的使用场合：用于测量较大工艺管道内介质流量，其测量原理为测量管道横截面上流体的平均流速，要求被测流体在操作状态下的雷诺数大于20000，流体中无杂质和污物、不结垢，流速范围液体为0.5~6m/s、气体为10~60m/s、蒸汽为5~30m/s。

威力巴流量计的组成：包括测量取压管、差压变送器两部分，其中测量取压管用于产生差压，差压变送器用于测量动、静压差达到测量流体流量的目的。
威力巴流量计的安装要求：A、测量装置安装要求有前20倍后5倍管道直径的直管段要求；B、测量管安装应穿过管道中心并与管道中心线垂直；C、其在管道上的安装方位和引压管的敷设与孔板节流装置要求相似。
威力巴流量计的投用与停用方法：与孔板节流装置流量计相同。

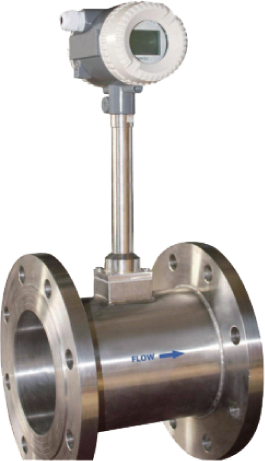

涡街流量计的使用常识

涡街流量计的使用场合：涡街流量计是利用流体自然振荡的原理制成的一种旋涡分离型流量计，涡街频率和流体的流速成正比，常用的旋涡发生体为三角柱形，输出频率较低。用涡街流量计进行测量时要求流体的雷诺数在20000~7000000之间，且流速必须在规定范围内，不同的口径有不同的流速要求，对液相、气相、蒸汽的流速要求各不相同；仪表有直管段要求，一般用于清洁低粘度介质测量，测量精度为1%。

涡街流量计的安装要求：A、安装在流速分布稳定的直管上，上游侧直管段长度应大于20D，下游侧直管段应大于5D；B、防止传感器产生机械振动；C、防止外部电磁场干扰；D、流量计最好安装在调节阀、温度测点、压力测点的上游侧；E、流量计的尺寸应与管道内径相一致；F、流量计的中心线应和管道的中心线保持同心，并应防止垫片插入管道内部；G涡街流量计前后尽量不用截止阀。
涡街流量计的投用与停用方法：A、涡街流量计投用前，应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成；B、投用后保证流量计满管运行；C、流量计停用后，应检查测量元件是否被沾污，及时对流量元件及其检测小孔进行清洗。
