应力作用下制动盘的变形测量
来源：Micro-Epsilon（米铱）
发布时间：2026-01-16

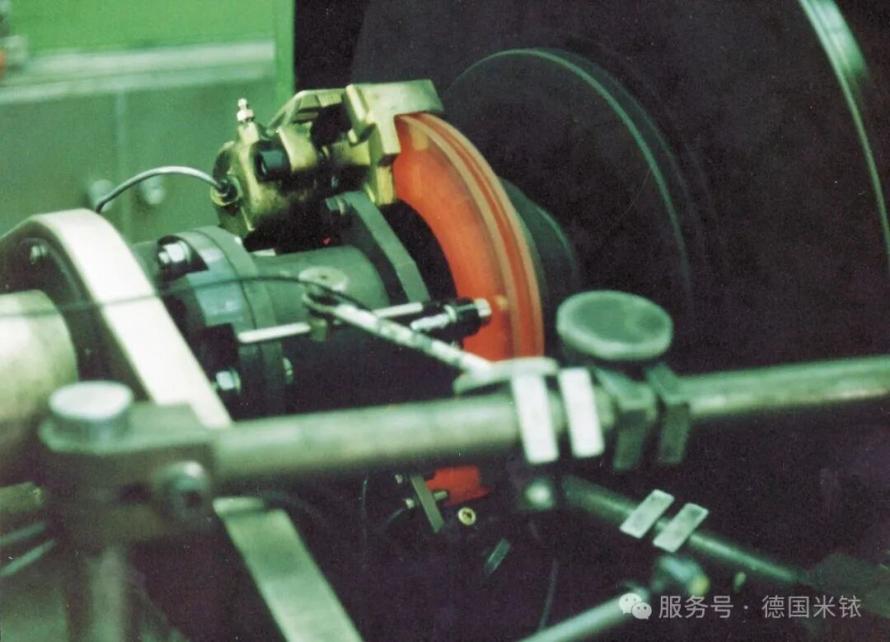

为获取制动盘摩擦环在应力作用下变形的精确数据，必须在极端条件下对其进行测量。
标称转速：2000 转/分钟
表面温度：约 600 °C
使用非接触电容位移测量系统 capaNCDT，能够可靠地完成此类测量任务。
优势
高带宽，可对第 10 次谐波进行频率分析
高精度，温度变化时零点偏移极小，且不会因磁性和导电性能随温度变化而导致测量信号改变
高分辨率，因为变形量处于 < 100 µm 范围内
测量系统要求
测量范围: 2 mm 或 4 mm (带线性化)
线性度: ±4 µm (在 20°C 时)
分辨率: (动态) 0.4 µm
带宽: 5 kHz (-3dB)
热零点漂移: < ±0.17 µm/K
系统设计

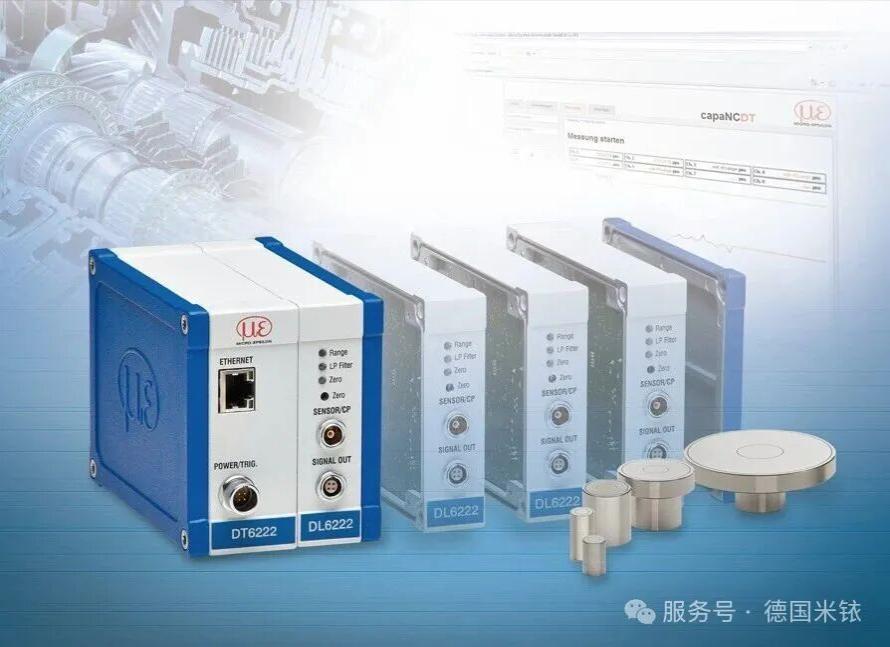

模块化多通道系统 DT6220（搭配解调器 DL6220）或控制器 DT6230（搭配解调器 DL6230）
电缆 CCM2,8B
传感器 CS1HP 或 CS2
电容测量原理
由恒流源提供的载波频率（20 kHz）会在传感器上产生一个电压，该电压与传感器表面和摩擦环表面之间的距离成正比。此电压变化经前置放大器/解调器电路处理后，在测量放大器的输出端输出一个模拟信号。通过屏蔽环电容原理，可确保输出信号具有极佳的线性度。
