异形胶路检测阴影、漏检频发？深视智能3D贝塞尔曲线方案实现“一遍过”

来源：深视

发布时间：2026-01-15

01

项目背景

现代制造业中，点胶工艺是实现密封、固定与绝缘的核心环节，其精度直接决定产品的最终可靠性与安全性。随着汽车电子、可穿戴设备等产品结构日趋精密复杂，三维异形胶路的高精度检测已成为制约品质升级的关键瓶颈。

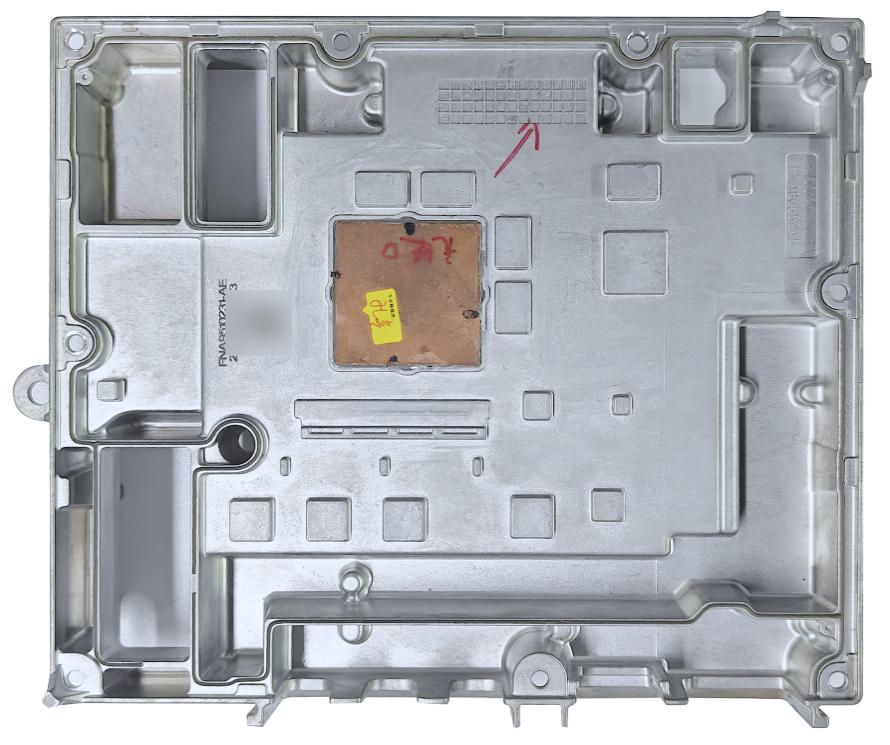

图 | 异形胶路典型应用产品

传统基于3D线扫相机的检测方案，在此类场景下面临三大核心挑战：

1.成像阴影与数据缺失：受三角测量原理限制，当激光束与胶路不垂直时，成像易出现阴影导致数据缺失，异形/弯曲胶路的三维细节难以一次性完整捕捉。

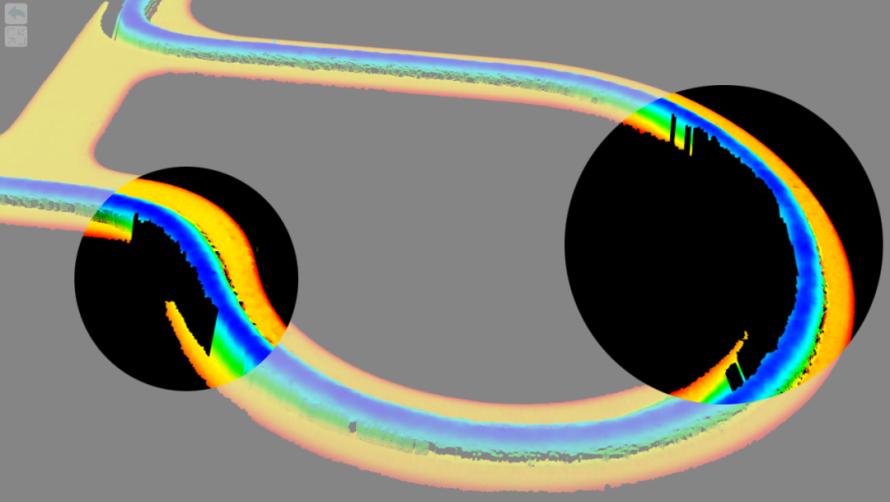

图 | 3d点云成像缺失

2.工程适配周期长：检测工程与产品型号强绑定。新品换型需要重新调整复杂的拼接算法与逻辑流程，工程搭建周期长；产线出现异常时，一线人员无法快速介入处理，严重拖慢生产节拍。

3.研判难题：传统方案需多次分区扫描，无法还原完整胶路形态，需通过多张3D图分区显示，工作人员需反复比对才能定位缺陷，难以直观把握胶路整体形态，问题分析与追溯效率低下。

图 | 传统测量结果示意

02

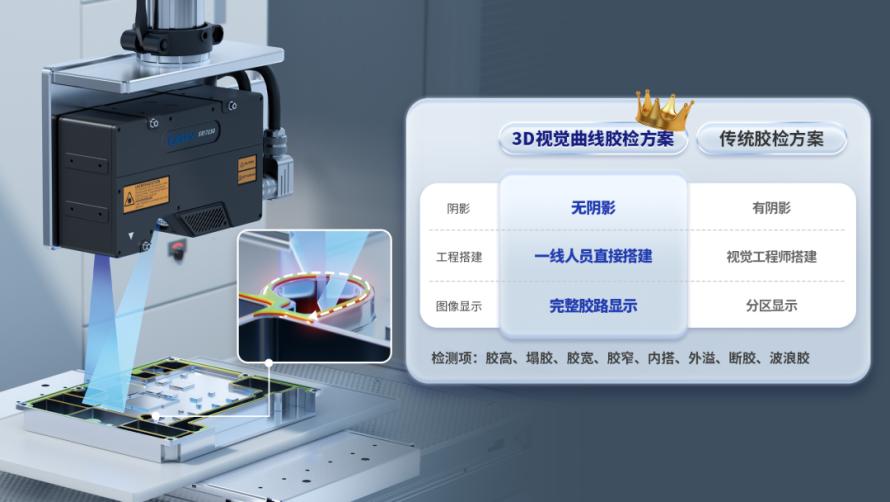

深视智能3D视觉曲线胶检方案

针对上述痛点，深视智能推出了创新性的3D贝塞尔曲线检测方案，通过技术与应用的深度融合，为行业带来全新突破

优势一：

无阴影成像与完整数据采集

通过贝塞尔曲线工具，操作人员无需编程，即可在软件界面拖动控制点，轻松绘制与任意异形胶路贴合的三维扫描路径。

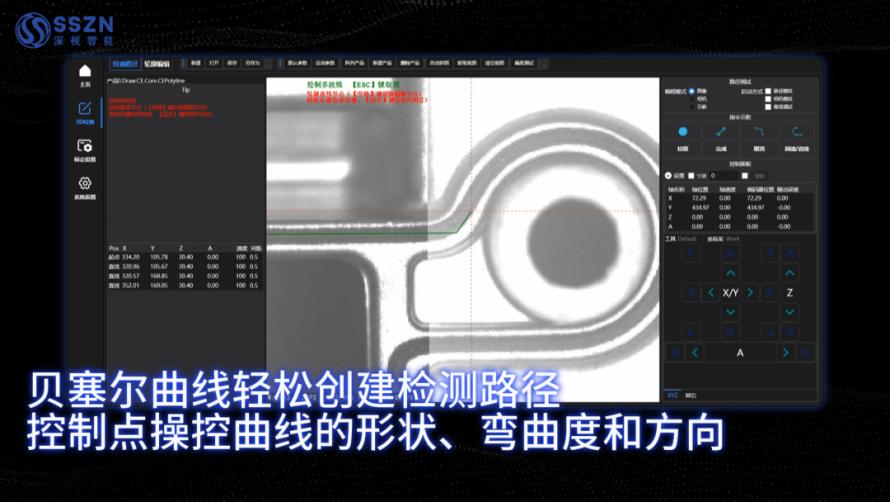

图 | 贝塞尔曲线操作示意

运动平台搭载深视智能SRI7050三维激光轮廓测量仪，沿曲线进行XYZR轴高精度联动扫描，系统实时动态调整姿态，确保激光线全程与胶路曲面垂直，从物理层面避免阴影与数据缺失。

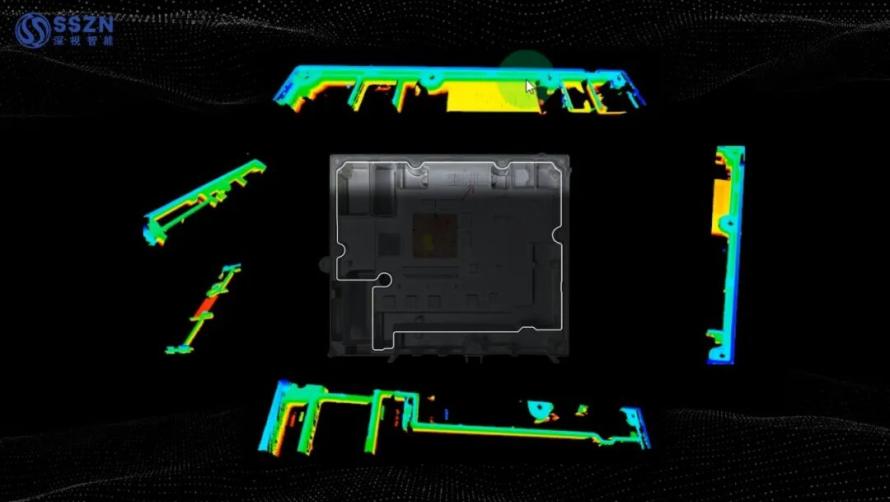

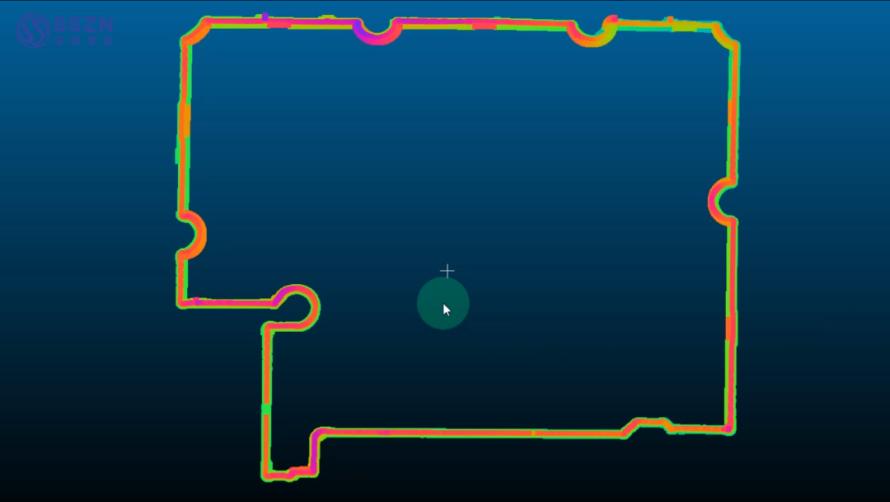

图 | 扫描获取完整异形胶路点云

深视智能SRI7050激光三维轮廓测量仪拥有高精度的数据采集能力，能精确测量胶条的宽度、厚度等关键尺寸，重复精度达0.2μm。高精度数据采集结合优化的扫描路径，使系统能够一次性获取完整的胶路三维数据，避免多次扫描带来的效率损失和误差累积。

优势二：

配方化换型与低门槛操作

针对工程适配难题，本系统创新性引入“场景化配方管理”模式。系统依据不同产品类型的点胶面特征，预先创建可复用的标准化检测配方。

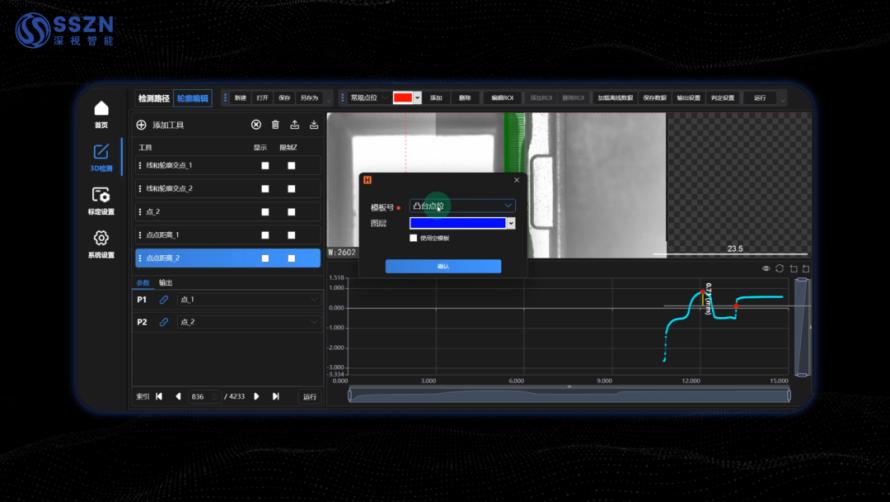

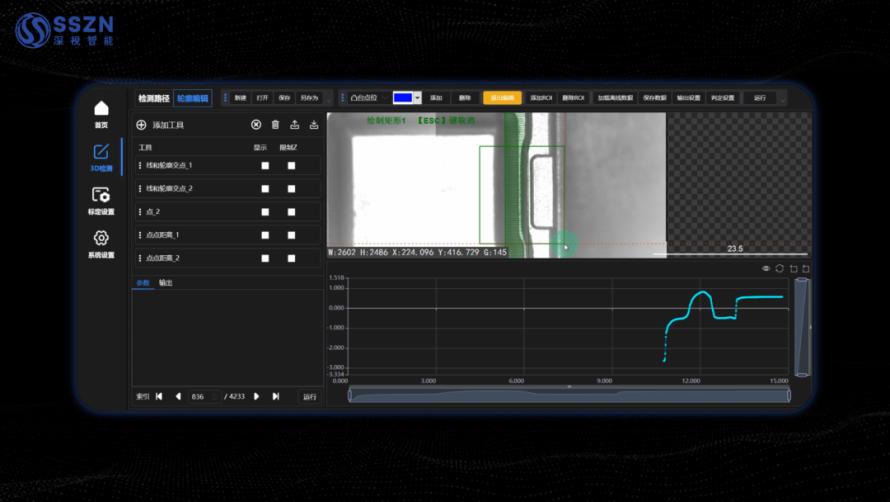

图 | 软件界面创建模板

当产线需要换型或新增产品时，一线操作人员只需框选新产品的检测区域，并微调关键参数，系统即可自动完成检测工程的部署与适配。这不仅帮助企业快速响应生产换型需求，缩短新品上市周期；同时降低对稀缺专业人才的长期依赖，使生产团队真正掌握检测环节的自主响应能力。

图 | 软件主界面显示

优势三：

全景呈现与精准研判

针对传统方案研判低效的问题，本方案通过智能全景拼接与一体化分析界面，实现从碎片信息到整体洞察的闭环。

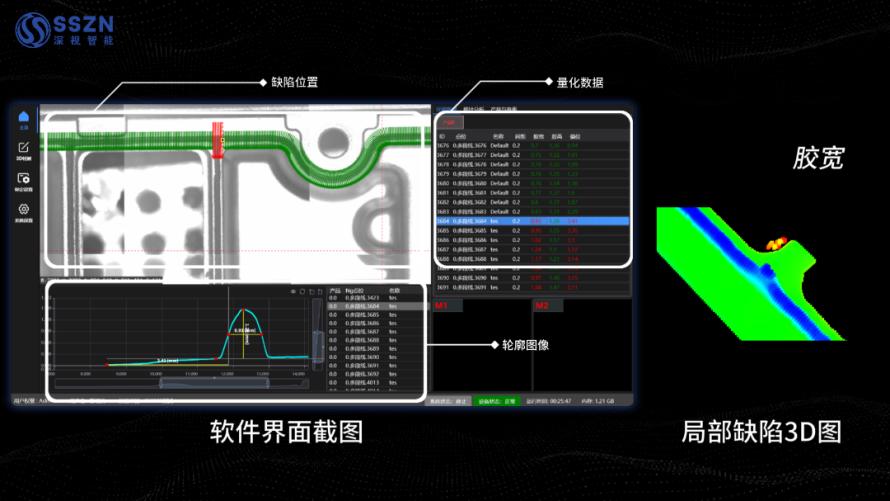

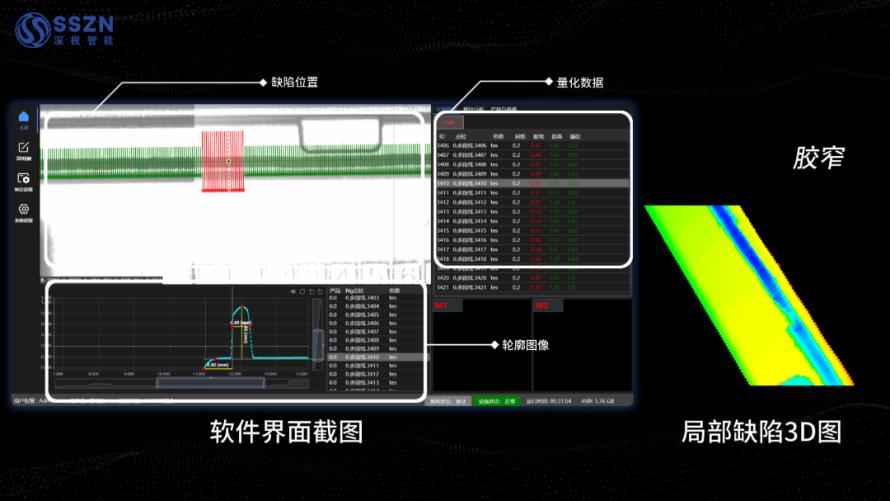

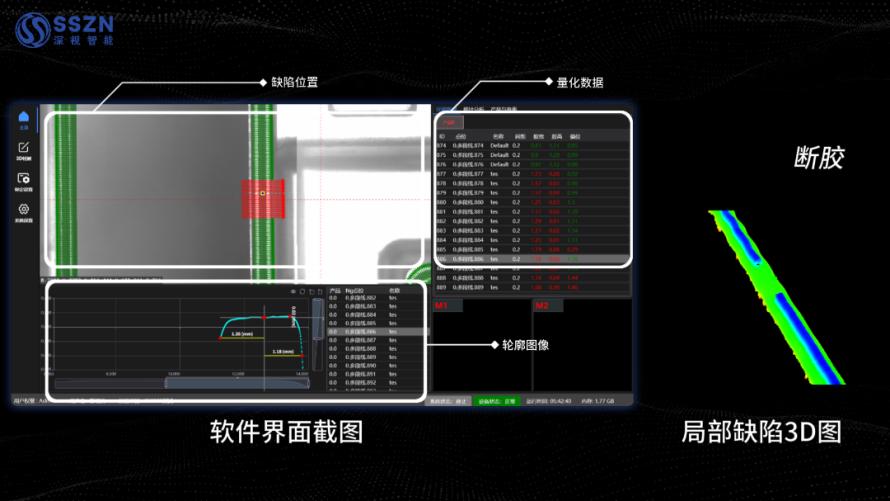

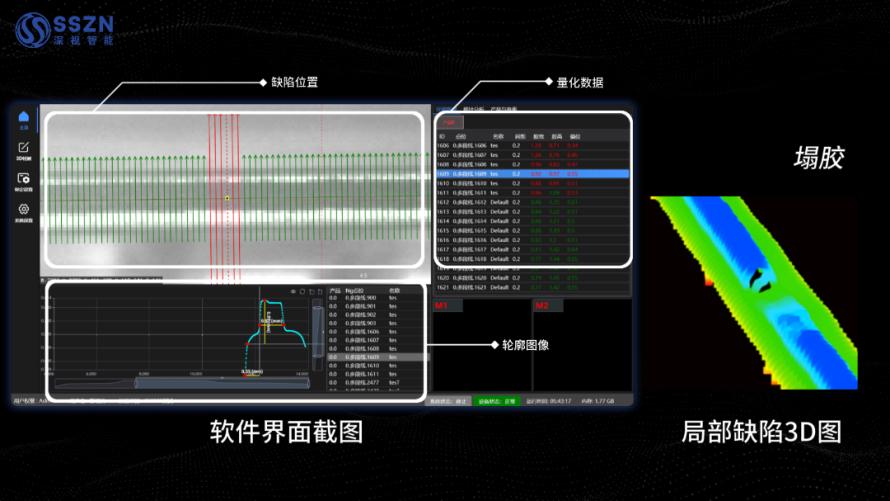

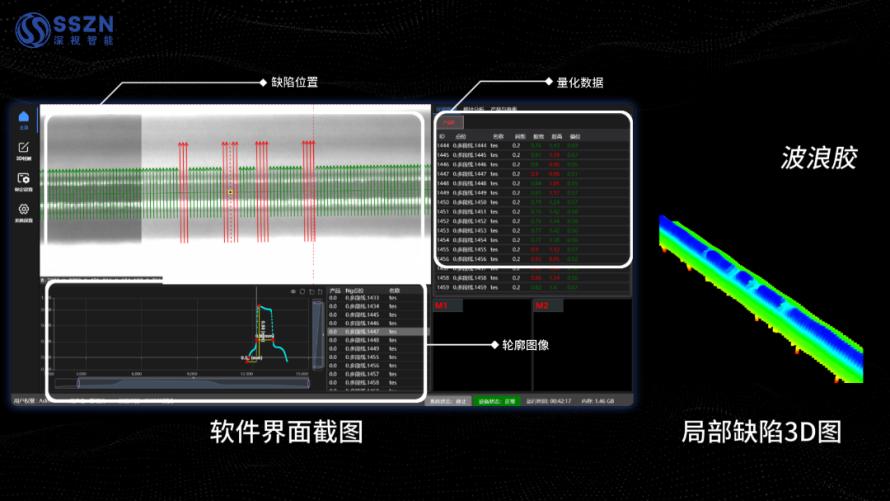

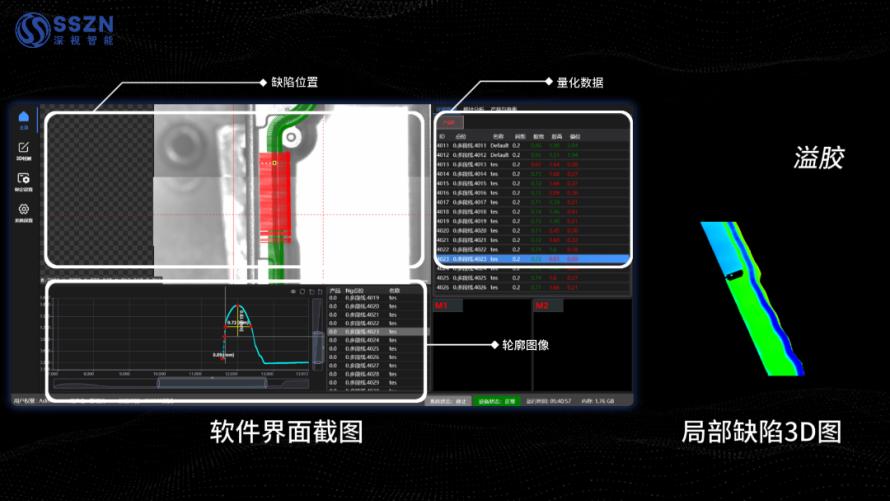

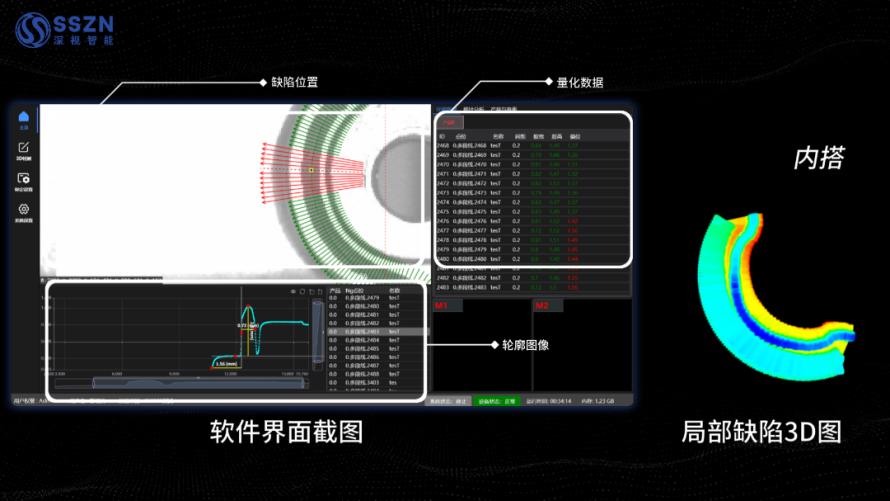

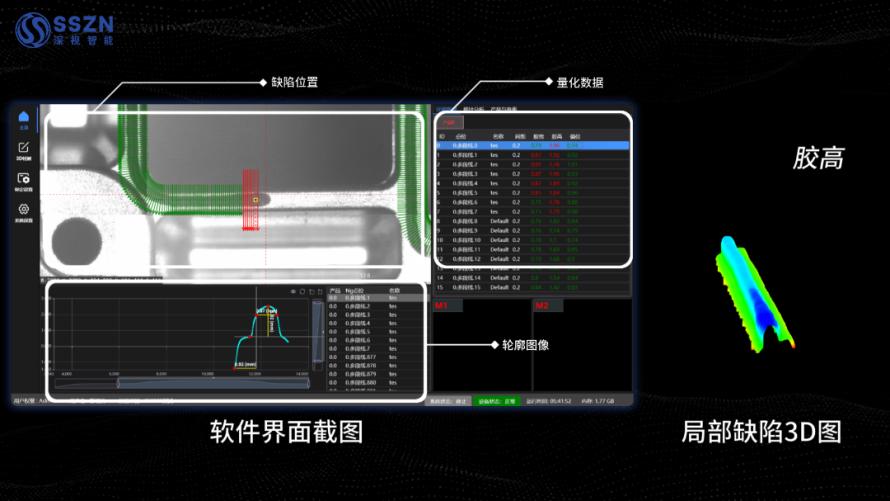

在主界面中，系统将缺陷位置、精确的量化数据（如胶高、胶宽）及2D/3D轮廓图像进行精准关联与同步呈现。通过色彩映射热力图，使断胶、溢胶、胶窄等各类缺陷的分布与严重程度一目了然，现场人员无需在多张图像间反复比对，即可快速完成缺陷定位、定性分析与严重度评估。

←左右滑动查看更多→

该设计不仅提升单次检测分析效率，更生成结构化完整质量档案，为生产问题追溯、工艺参数优化提供直观精准的数据依据，推动质量控制从“事后排查”向“过程洞察”与“预防优化”演进。

03

深视智能传感器价值赋能

在追求全流程品质可控的精密制造时代，深视智能3D贝塞尔曲线检测方案实现了一次根本性的范式转移——从依赖硬件堆叠与事后补救的“被动检测”，升级为以软件定义路径、从源头规避问题的“主动规划”。

这不仅是技术的革新，用“软件智慧”取代“硬件冗余”，从根源上规避了阴影、盲区与数据缺失；这更是生产理念的进化，将复杂胶路检测从一项专家技能，转化为一线员工可快速上手的标准化流程。
