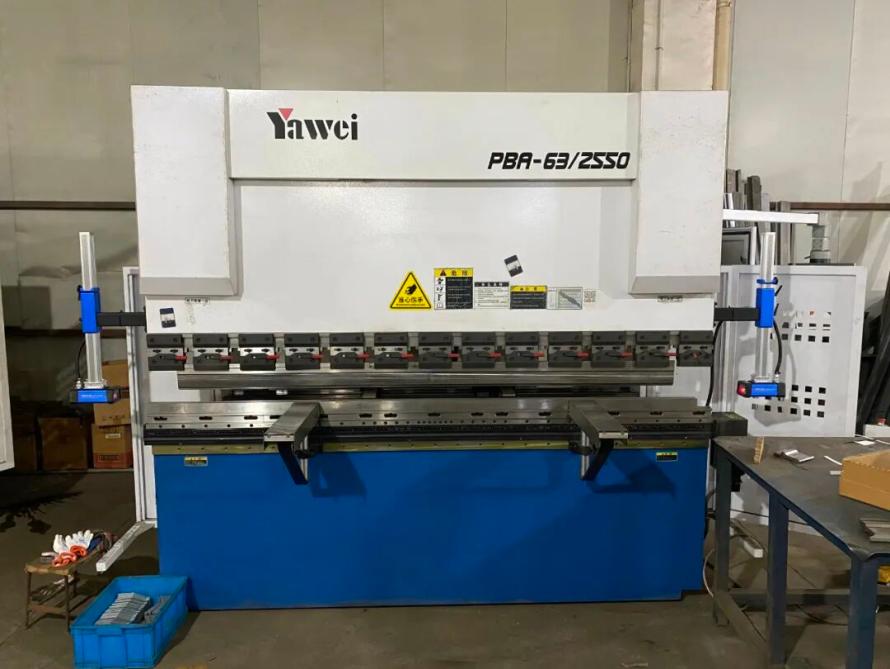

折弯机保护装置

产品组成

产品组成：

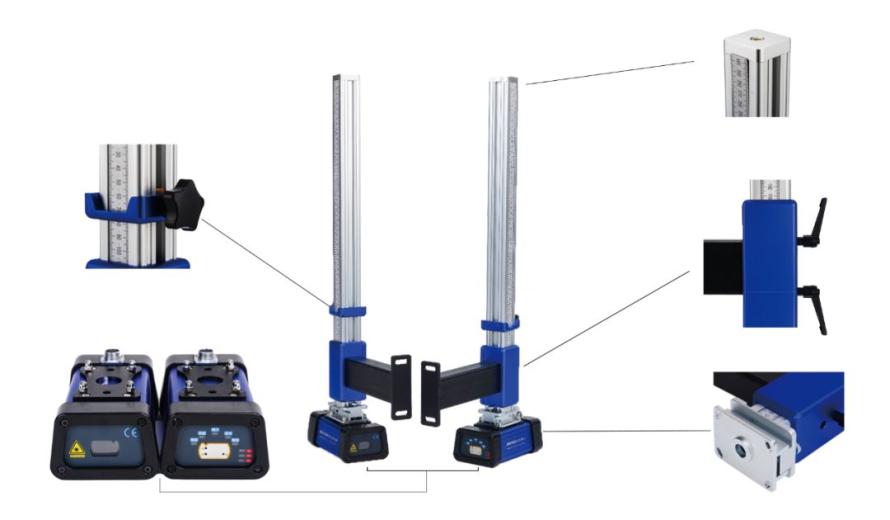

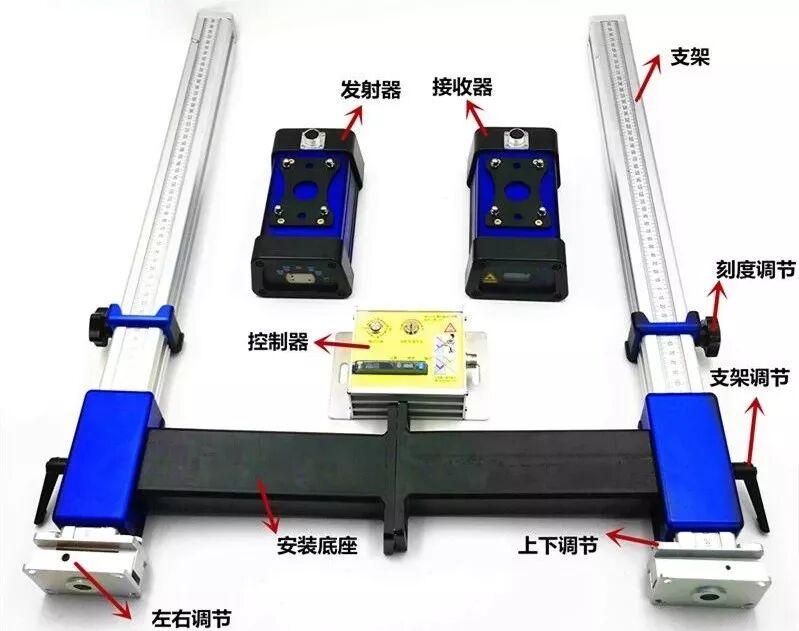

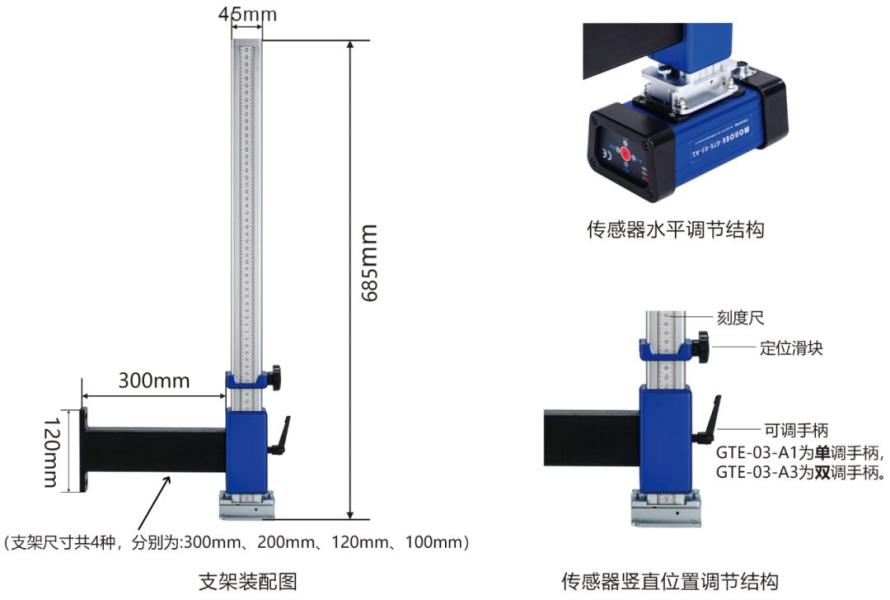

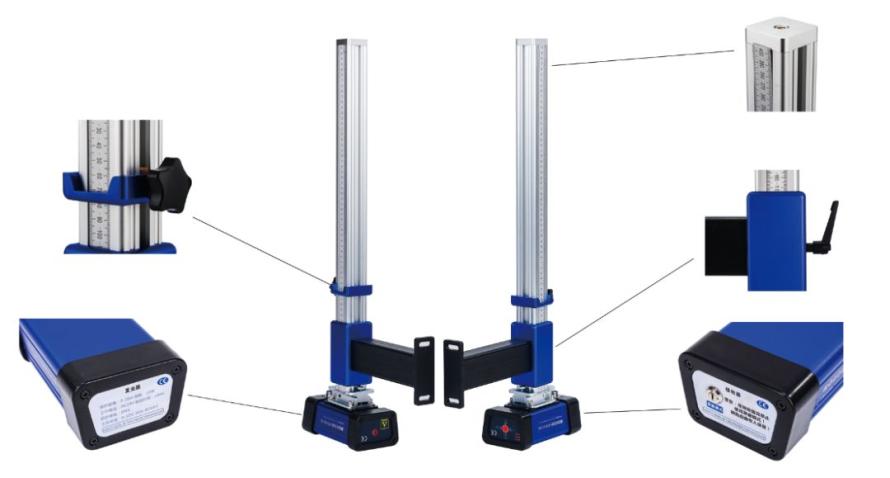

包含发光器、接收器、安装底座、支架、刻度调节、支架调节、上下调节以及左右调节。

产品优势：

▶四级电路安全设计，该电路采用通过CE认证。

▶每个检测光束对应独立的双路控制输出。

▶光源发散角小，避免反射干扰。

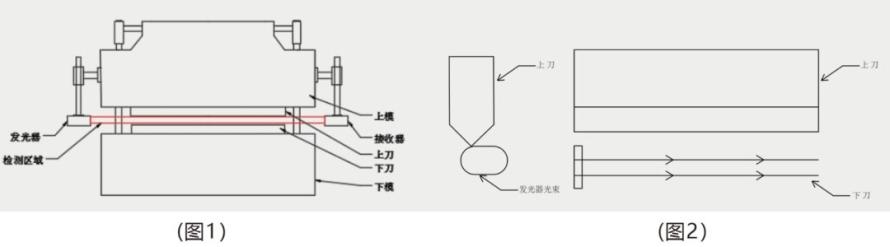

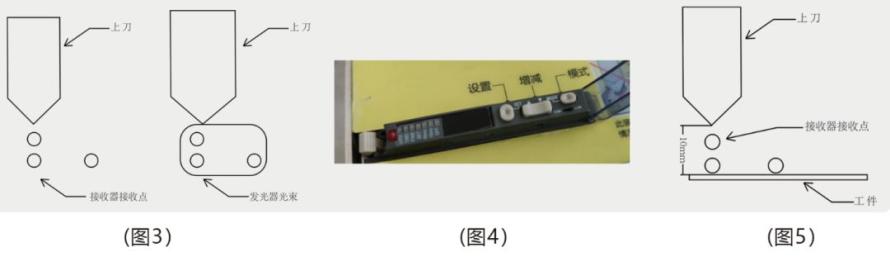

▶光束位置设置适用于折弯机的特点，在折弯机上模模尖前部和中部设置保护光束。

▶保护范围达到20米，适用于各种折弯机的需要。

▶安装支架在五个自由度方向上可调节，方便光束位置的调整。

▶可在非常接近工件的地方为操作者提供全面的保护，允许高速合模，提高生产效率。

▶提供完善的功能设计，满足折弯机加工不同形状零件时的安全保护需要。

▶独立的控制系统，对自身无编程能力的折弯机同样适用。

▶环境适应能力强，抗电磁干扰能力达到四级要求，工作温度可达50度。

产品介绍

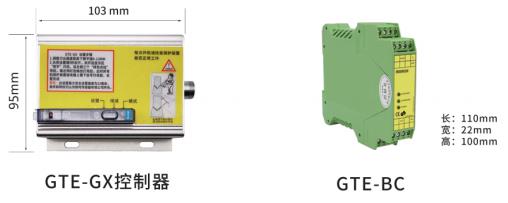

GTE型折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成，在选用光幕时可选用一般安装和编程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机,输入信号更多,另外可以编辑每个信号的逻辑信息。有效防止折弯机工作时压伤工作人员的手指，手臂，能够对工作人员进行全面有效的保护。

GTE型折弯机激光保护装置专用光幕可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集中到操作面板上,更有利于使用者切换各种模式。内置电源稳定模块，反接保护模块、过载保护模块，适用于各种折弯机。所用光源采用可见光，并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自动找正，对光更加便利。光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。

规格型号

型号说明：因产品型号GTE-03-A1、GTE-03-B1/C1，GTE-03-A3、GTE-03-B3/C3和GTE-03-A5、GTE-03-B5/C5及GTE-03-A8、GTE-03-B8/C8除保护距离不同外，其他配置均相同，所以本文仅对GTE-03-A1，GTE-03-A3，GTE-03-A5及GTE-03-A8进行详细介绍。

产品展示

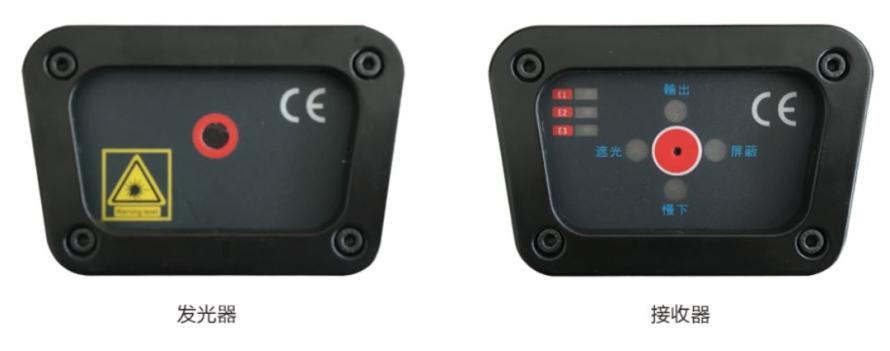

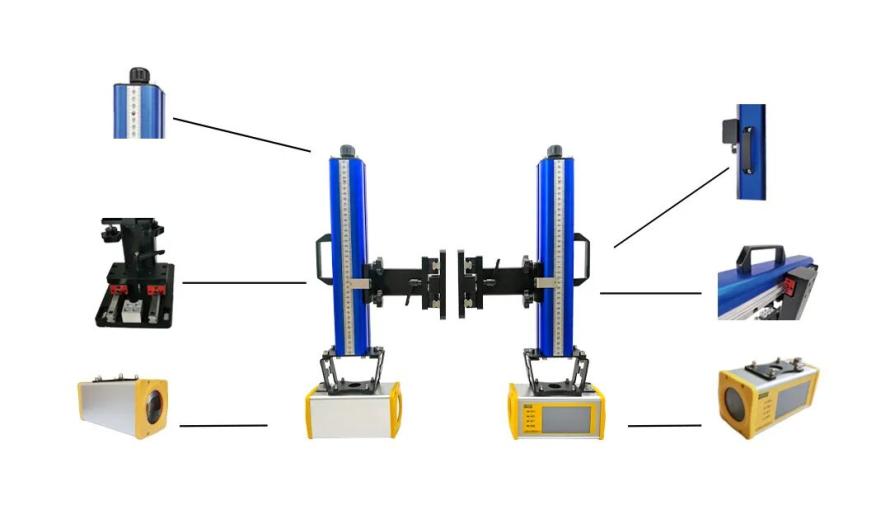

▲型号：GTE-03-A1

▲型号：GTE-03-A3

▲型号：GTE-03-A5

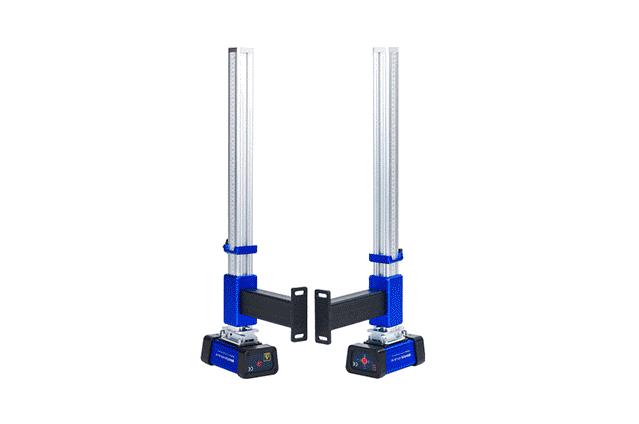

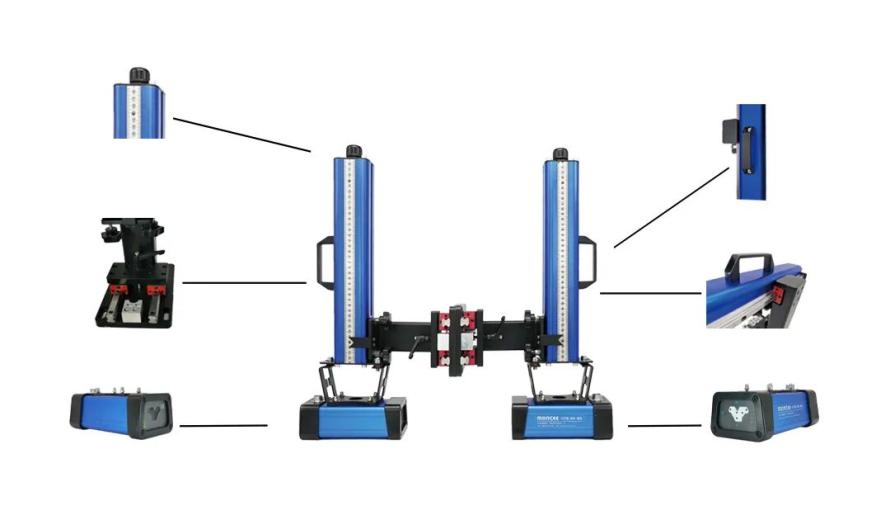

▲型号：GTE-03-A8

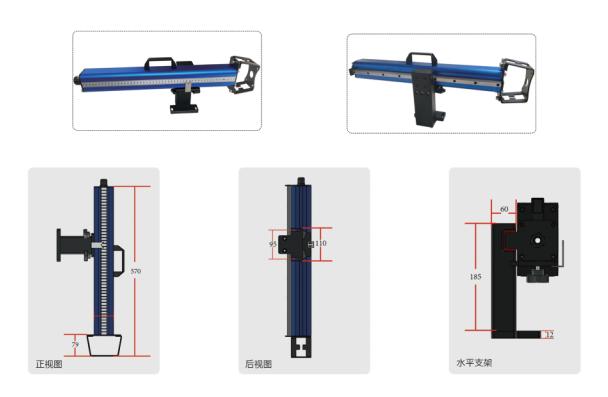

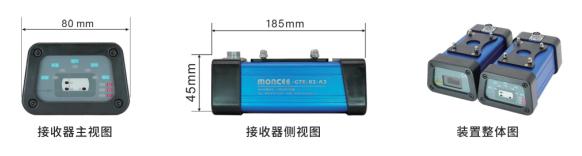

发光器、接收器及总体尺寸

注：GTE-03-A1接收器与发光器外形尺寸。

注：GTE-03-A3接收器与发光器外形尺寸。

注：GTE-03-A5接收器与发光器外形尺寸。

注：GTE-03-A8接收器与发光器外形尺寸。

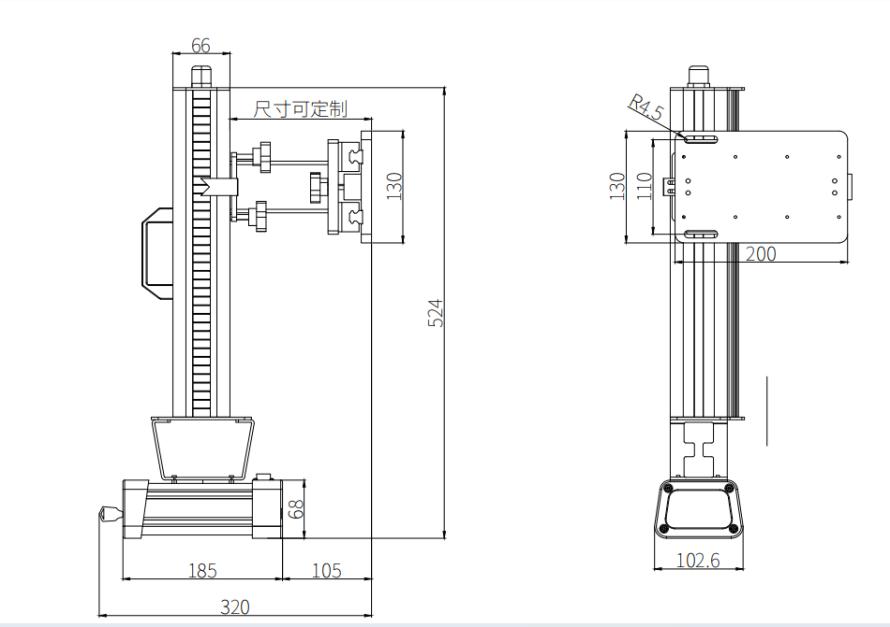

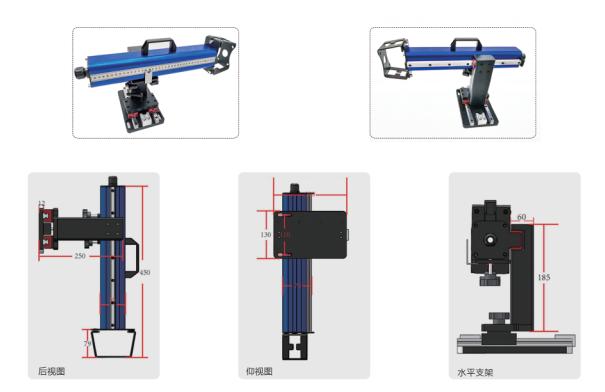

GTE-L/GTE-L1支架尺寸

GTE-L/GTE-L1支架尺寸图

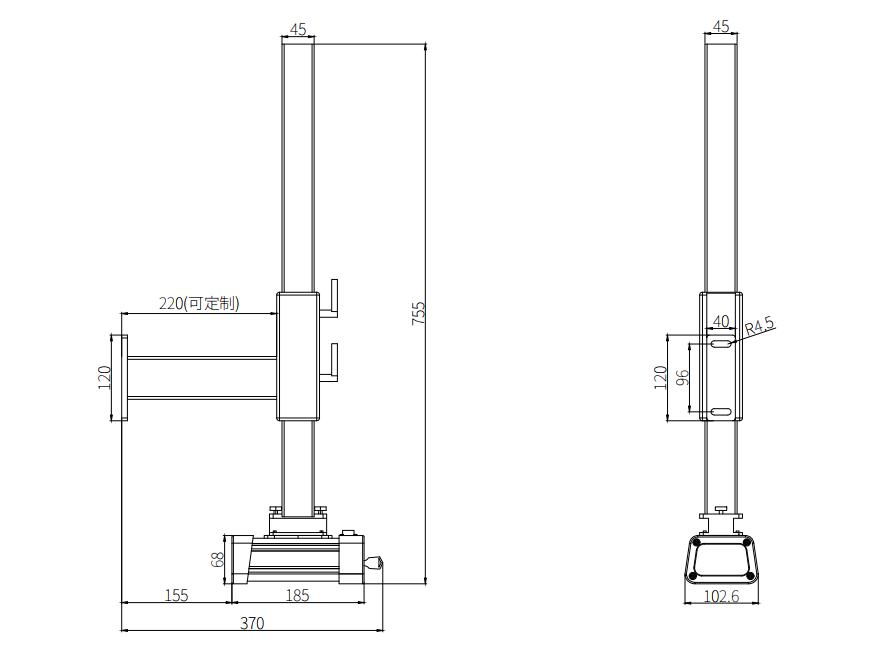

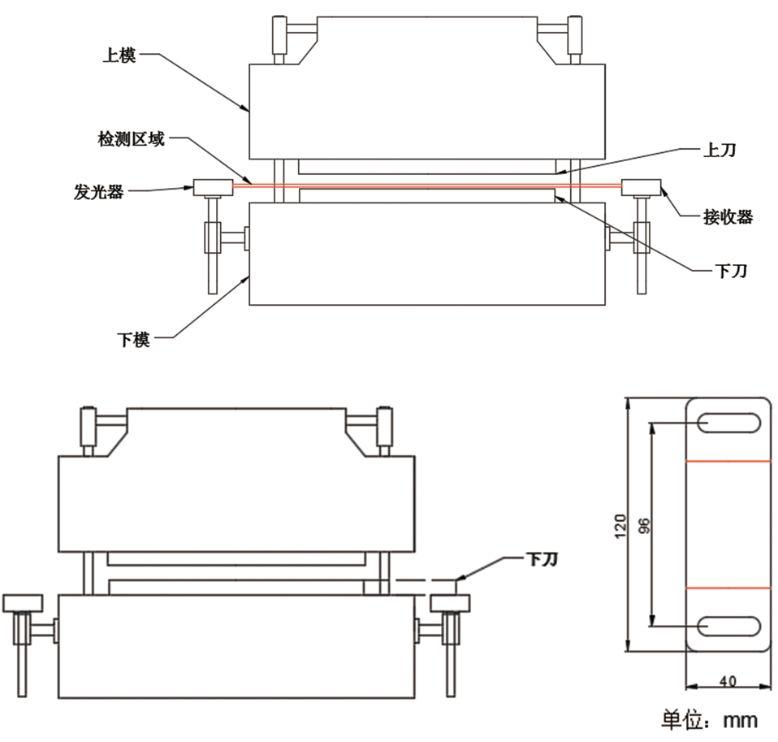

GTE-T支架尺寸

GTE-T支架尺寸图

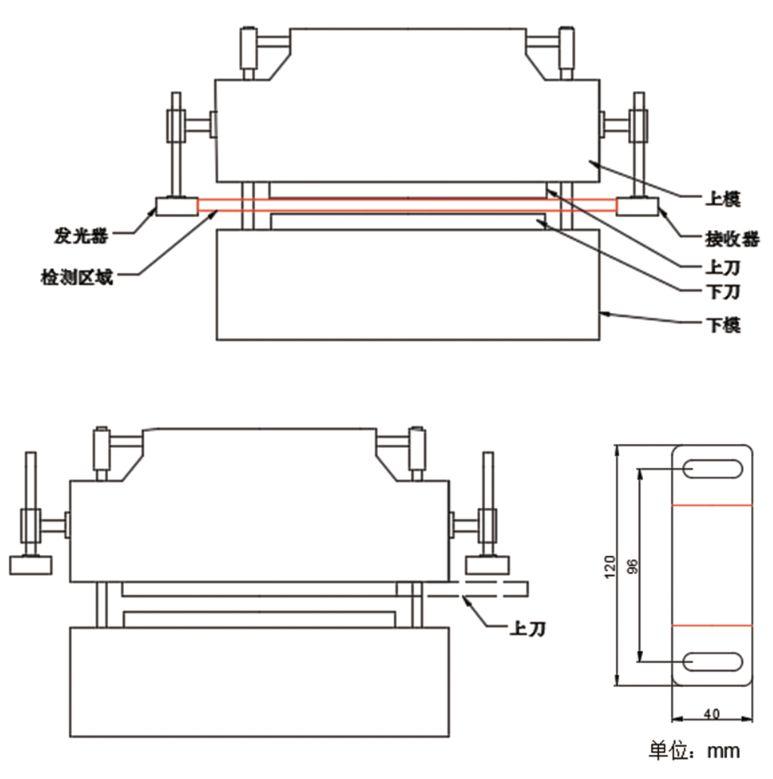

GTE-T1支架尺寸

工作模式

正常模式：

所有检测激光均处于检测状态，在上行信号消失后，到变速信号有效前，任意光束被遮挡，控制输出断开，阻止形成开始或停止行程。

折盒模式：

传感器的前保护区域激光被屏蔽，中间保护区域激光起保护作用。

屏蔽模式：

传感器的检测功能被屏蔽，激光安全保护装置不起保护作用，屏蔽模式为不保护模式状态，除非人工调整工作模式。

▶该装置适用范围广,可用于普通液压折弯机,也可用于数控液压折弯机。

▶其特点:可为折弯机提供多种工作模式，例如:正常模式、折盒模式、屏蔽模式等；

▶并且可以对折弯机的脚踏信号和外部继电器信号进行监控。

接线图

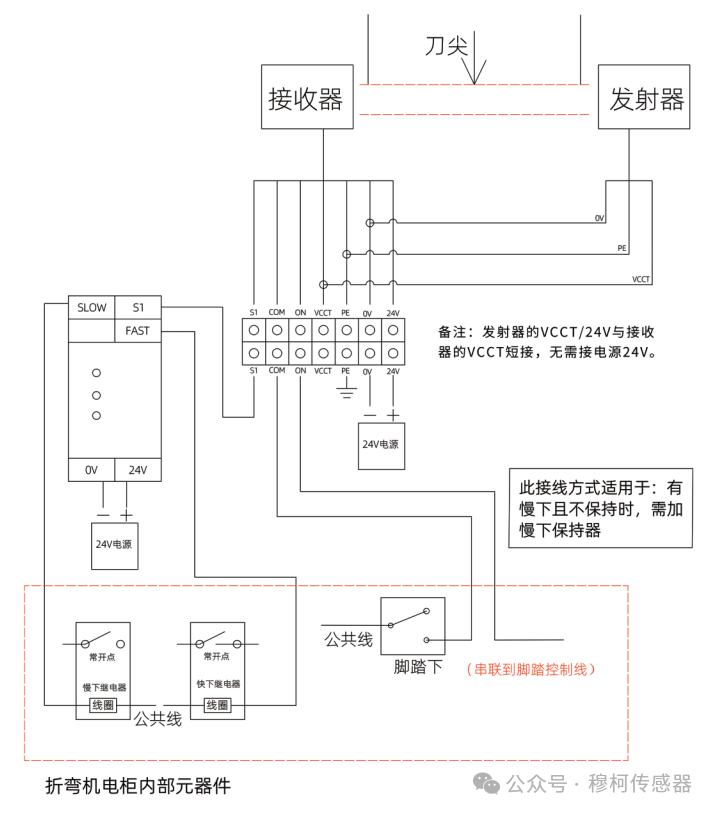

24款折弯机光幕接线图

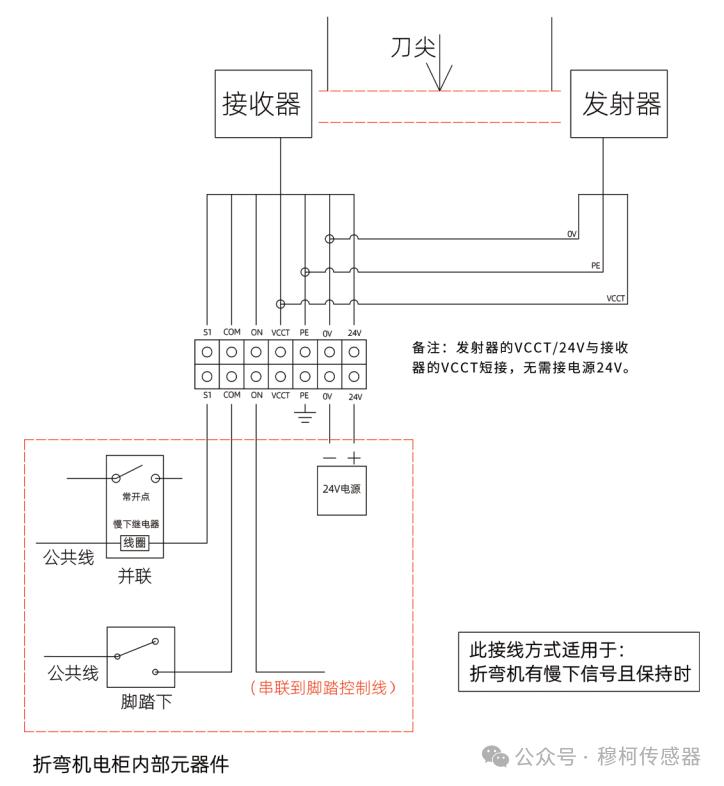

●有慢下且保持

●有慢下不保持

25-1折弯机光幕接线图

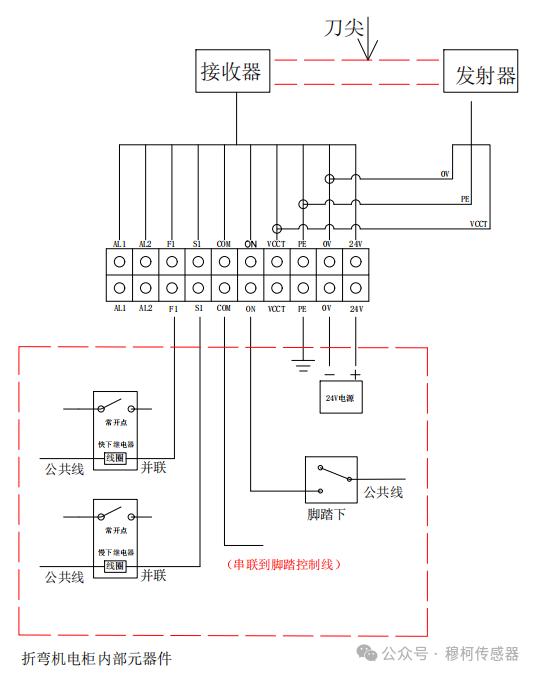

●有慢下有快下

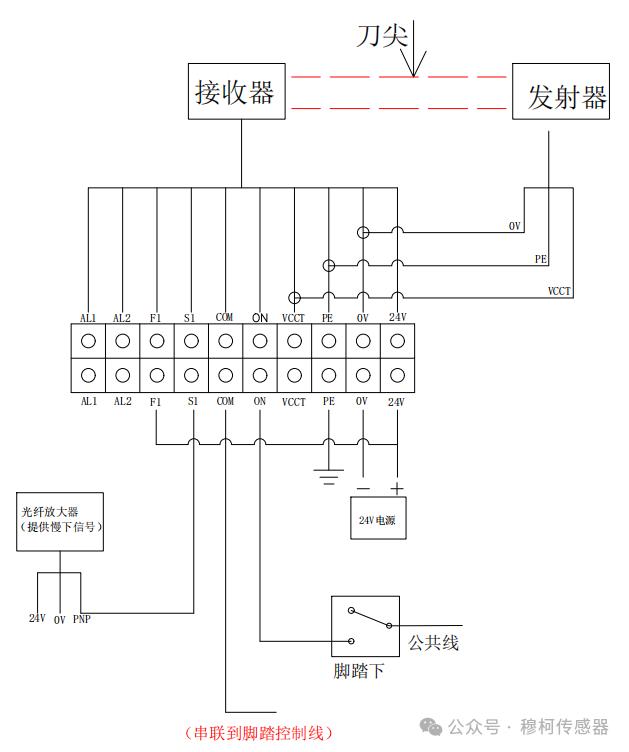

●无慢下

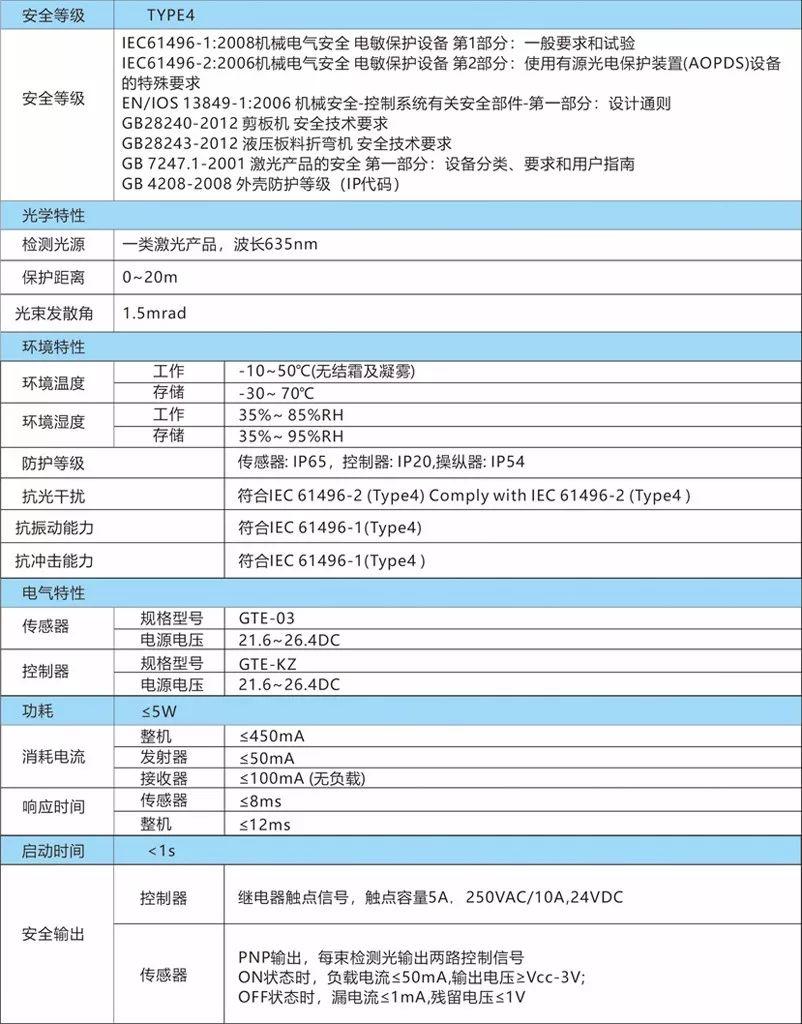

技术参数

指示灯及开关说明

GTE-03-A1

E1、E2、E3为接收点指示灯，在正常通光时，E1、E2、E3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

正常指示灯：

通光状态、遮光状态，正常通光时遮光状态指示灯亮，接收点被遮挡时遮光状态指示灯亮。在进行折板操作时，选用正常模式，这时光束全部有效，快下过程中，光被遮挡安全输出断开。

屏蔽指示灯：

当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。在进行折弯机更换模具或折异形件操作时，选用此模式，发光器激光熄灭，这时光束全部被抑制，安全输出信号保持输出，此时激光保护装置不起保护作用，即使折弯机以安全速度合模，依然可能存在安全隐患，请慎用此项功能，在这种模式下，出现安全事故，本公司不承担任何法律责任。

慢下指示灯：

慢下指示灯为折弯机保护装置转换信号S1，此时折弯机保护装置进入信号持续输出状态。

指示灯及开关说明

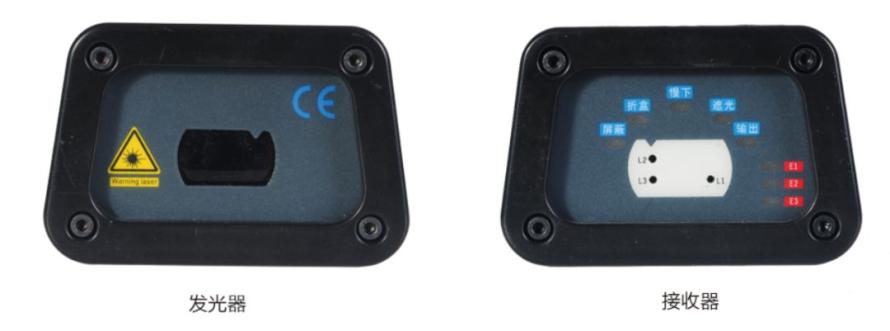

GTE-03-A3

E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

正常模式：

通光状态、遮光状态，正常通光时遮光状态指示灯亮，L1、L2、L3三个接收点任意一个或全部被遮挡时遮光状态指示灯亮。在进行折板操作时，选用此模式，这时E1、E2、E3 光束全部有效，快下过程中，任何一束光被遮挡安全输出断开。

屏蔽模式：

当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。在进行折弯机更换模具或折异形件操作时，选用此模式，发光器激光熄灭，这时L1、L2、L3光束全部被抑制，安全输出信号保持输出时激光保护装置不起保护作用，即使折弯机以安全速度合模，用此项功能，在这种模式下，出现安全事故，本公司不承担任何法律责任。

E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

工进模式：

工进模式为折弯机保护装置转换信号S1，可由控制器提供或采用折弯机慢下信号。

折盒模式：

钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点，可用于盒状工件的折弯。在进行折盒操作时，选用此模式，这时 L2、L3光束全部有效，L1被抑制，不再起保护作用，快下过程中，L2、L3任何一束光被遮挡安全输出断开。
