为工业4.0赋能！解密DXMR90控制器数据如何进行移位操作
来源：Banner(邦纳)
发布时间：2025-10-31
使用IO-Link传感器时会有不同的过程数据存放在同一个寄存器的情况，如果上位机要使用这些过程数据，需要把每一个数据都要单地独分离出来。邦纳DXMR系列IO-Link Master就有这样的功能，可以使用内部寄存器操作功能把IO-Link传感器的不同过程数据分离出来达到上位机只读取需要的过程数据地址即可，达到方便操作的效果。
Banner

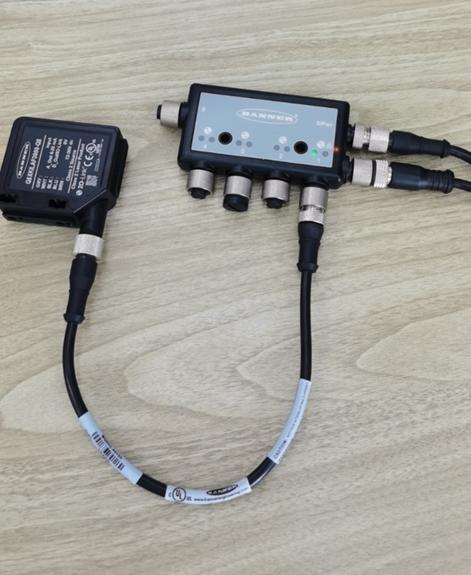

过程数据分离测试配置清单
IO-Link Mater控制器：DXMR90-4K
激光传感器：Q5XKILAF3000-Q8
电源线：MQDC1-506
网线： STP-M12D-406
传感器到控制器双头线：MQDEC-401SS
Banner

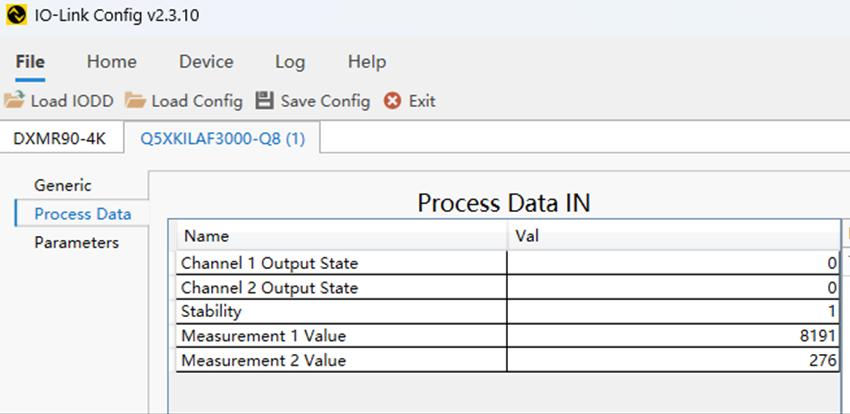

上位机读取激光测量值及激光传感器数值
测量值1：激光传感器增益值
测量值2：激光测量距离值

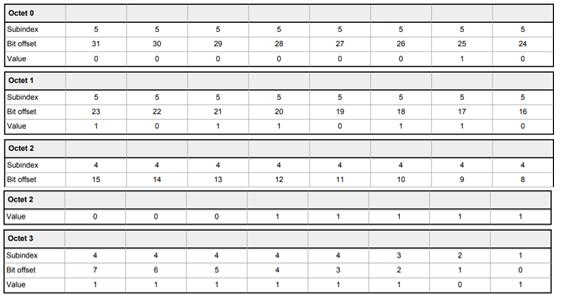

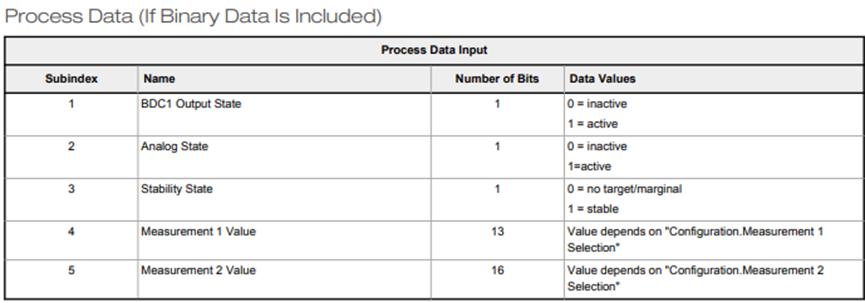

▲过程数据输出格式
Example Based on the Value Above BDC1 Output = Active
Analog Output = Inactive
Stability State = Stable
Measurement 1 Value = 1023
Measurement 2 Value = 694
Banner
邦纳IO-Link Configuration参数配置

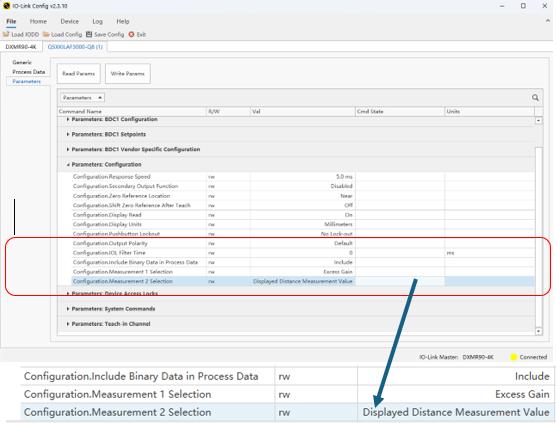

▲传感器参数配置画面
Banner
DXM Configuration配置

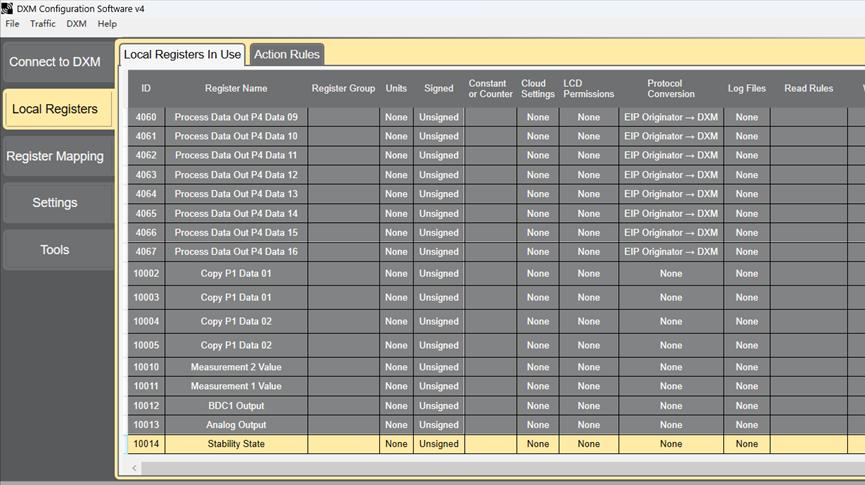

使用默认的DXMR90的配置文件，增加本地的寄存器地址：从10002开始。

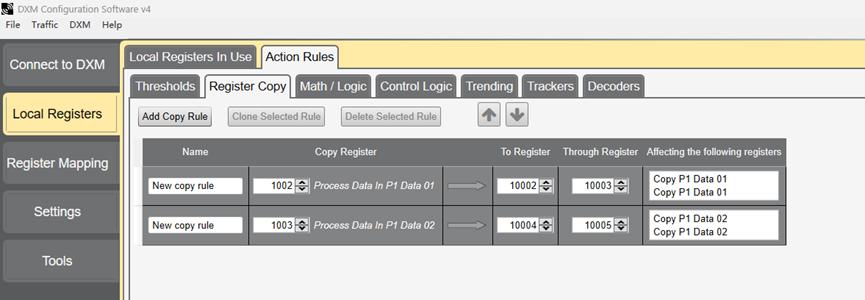

建立运行规侧：把P1的数据Copy到可编辑区域。

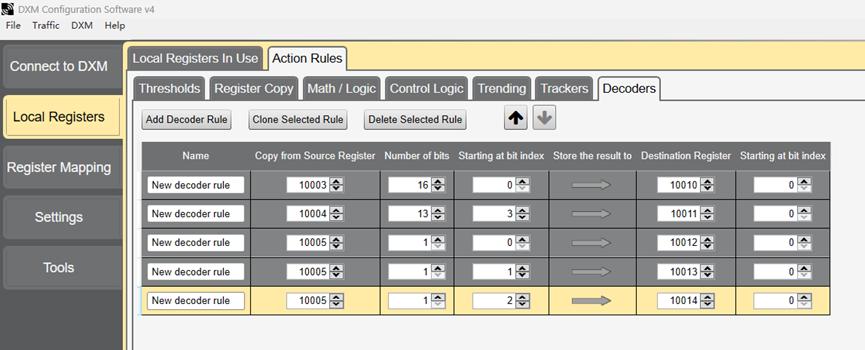

建立运行规侧：根据Q5X数据格式进行移位操作。

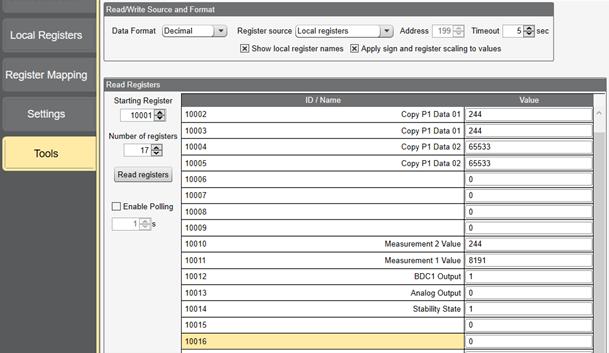

运行结果：客户上位机可以直接读取410010，410011 获取测量值与增益值。
以上为整个操作配置过程，方便快捷，不需要使用指令，直接使用简单明了的画面操作。同时配置文件可以保存好下载到其它的IO-Link Mater上，达到方便批量生产的效果。
