TDK InsuGate 变压器升级！适配 DC 1000 V，高绝缘场景有了更紧凑方案
来源：TDK-Micronas
发布时间：2025-10-14

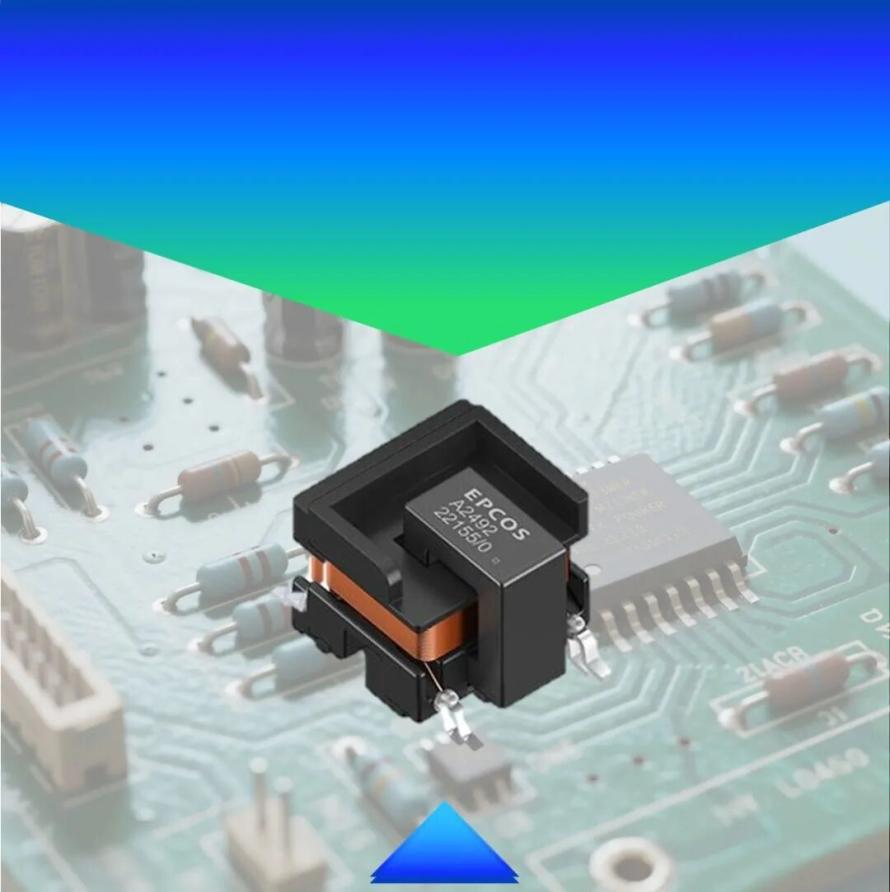

对电动汽车动力总成、工业设备这类对绝缘性能要求严苛的场景来说，栅极驱动变压器的电压适配能力至关重要。现在，TDK 为爱普科斯（EPCOS）InsuGate 系列带来全新升级 —— 将 SMT 栅极驱动变压器的适配系统工作电压扩展至 DC 1000 V，进一步丰富产品选择。这款新元件不仅符合 IEC 61558-1/2-16 标准的基本绝缘要求，还能帮全桥逆变模块实现更紧凑的栅极驱动设计，为高绝缘需求场景提供更适配的解决方案。
创新结构设计：兼顾高绝缘与空间优化
为实现性能突破，这款新元件在骨架上采用三重绝缘绕组结构，并搭配 MnZn 铁氧体磁芯。这种设计在确保高频开关功能稳定、高可靠性与高绝缘性能的同时，还大幅优化了占板空间 —— 其尺寸仅为 13.85 x 10.5 x 9.2 mm（长 x 宽 x 高），相比绝缘等级相当的传统栅极单驱动变压器，占板空间可减小约 30%，能更好适配设备小型化设计需求。
核心性能优势：适配高频与恶劣工况
在性能表现上，该元件展现出多项实用优势。其工作温度范围最高可达 + 150 °C，且在整个工作温度区间内，电感 vs. 温度曲线保持平坦，标称电感为 75 µH，耦合电容仅为 4 pF（典型值），非常适合用于快速开关的 IGBT 及 SiC 器件，能满足电力电子设备对信号传输稳定性的要求。
同时，元件的绝缘与耐用性也经过严格验证：局部放电熄灭电压≥1.2 kV (Vpeak)，可适配 AC 300 V 的加强绝缘要求，还通过了 60 秒 3 kV (AC) 的高压测试；不仅获得 AEC-Q200 Rev. E 认证，还基于标准 Eurocard PCB 板完成了符合 AQG 324 要求的扩展机械振动测试，充分验证了其在动力总成模块等复杂工况下的耐久性，为下一代电力电子设备提供可靠的电隔离解决方案。
定制化支持：满足客户个性化需求

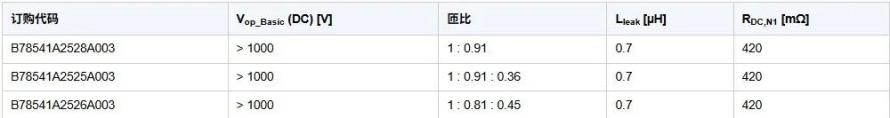

除标准性能外，TDK 还可根据客户的具体需求，为这款元件提供 SPICE 型号，进一步提升产品与客户系统的适配性，助力客户更高效地完成电路设计与调试工作。
适用领域：覆盖多类电力电子场景
这款升级后的 SMT 栅极驱动变压器应用范围广泛，主要可用于：
开关模式电源
栅极驱动电路
隔离式 DC-DC 转换器
单通道 IGBT/SiC 驱动集成电路（IC）的电隔离场景
能为不同领域的电力电子设备提供稳定、高效的驱动隔离支持。
