光学板轮廓及瑕疵检测
来源：Hypersen(海伯森)
发布时间：2025-09-30
光学板（如光学玻璃、亚克力板、导光板等，广泛应用于显示设备、光学仪器、激光系统等领域）的轮廓及瑕疵检测是保障其光学性能、结构适配性和使用可靠性的关键环节，主要目的如下：
一、确保轮廓精度，保障结构与功能适配
光学板的轮廓（如尺寸、平整度、弯曲度、边缘角度等）直接影响其在设备中的装配精度和功能实现：
结构适配性：在精密光学系统（如镜头模组、投影仪光路）中，光学板的轮廓尺寸需与其他部件严格匹配，若轮廓偏差过大（如厚度不均、边缘不平整），会导致装配间隙超标、光路偏移，甚至无法正常安装。
光学性能稳定性：部分光学板（如导光板、棱镜）的轮廓设计直接决定光线的折射、反射路径，轮廓精度不足会导致光路紊乱（如显示设备亮度不均、光学仪器成像模糊），检测轮廓可确保其符合光学设计参数。
机械强度保障：轮廓缺陷（如边缘崩裂、厚度突变）可能导致应力集中，降低光学板的抗冲击性，在后续加工或使用中（如受振动、温度变化）易断裂，影响设备寿命。
二、满足高端领域的严苛要求
在高端应用场景（如半导体光刻、航天光学系统、医疗精密仪器）中，光学板的轮廓精度和瑕疵容忍度极低（甚至要求 “纳米级” 误差、零可见瑕疵），检测的目的更聚焦于：
确保光学系统的极限性能（如光刻机的光学板轮廓误差需控制在微米级，否则直接影响芯片制程精度）；保障设备的长期稳定性（如卫星光学镜头的光学板，微小瑕疵可能在太空环境中因辐射、温差逐渐扩大，导致任务失败）。
综上，光学板的轮廓及瑕疵检测本质是通过对 “结构精度” 和 “光学纯净度” 的双重把控，确保其在光学系统中既能精准适配、高效发挥功能，又能在长期使用中保持稳定与安全，尤其对高端领域的设备性能和可靠性起到决定性作用。
01
检测需求
根据客户提供的测试需求，利用线光谱扫描光学板表面轮廓，对数据轮廓进行分析得出凹槽深度、宽度数据，以及表面的缺陷检测。
02
选型及原理

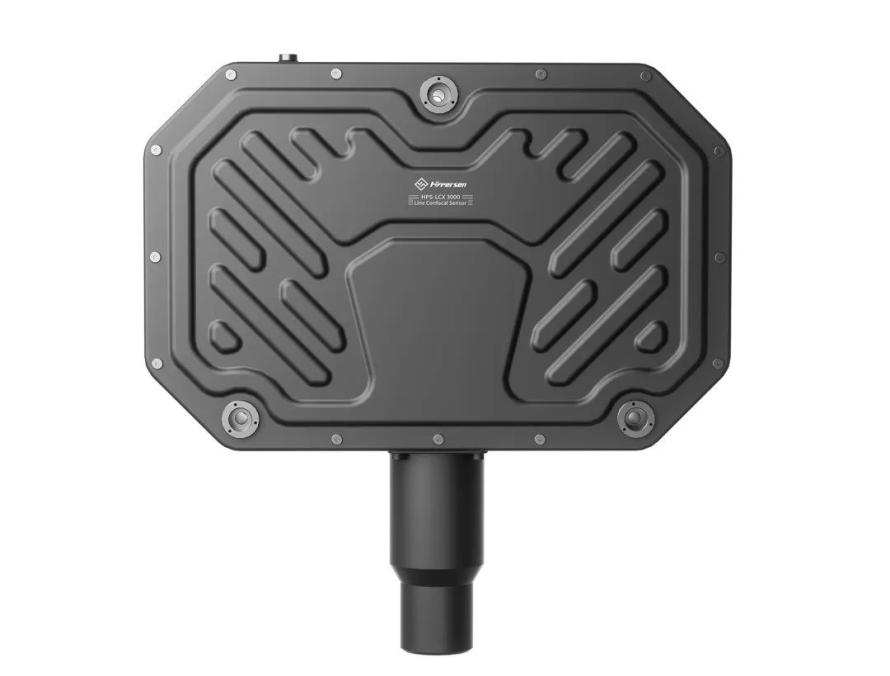

使用海伯森HPS-LCX1000

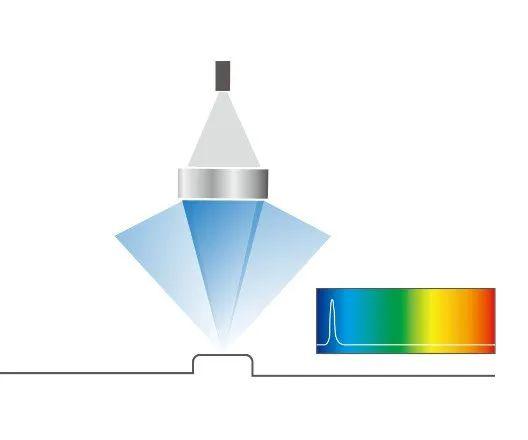

光谱共焦测量通过使用特殊透镜，延长不同颜色光的焦点光晕范围，形成特殊放大色差，使其根据不同的被测物体到透镜的距离，会对应一个精确波长的光聚焦到被测物体上。通过测量反射光的波长，就可以得到被测物体到透镜的精确距离。
03
检测过程图
高清深度图

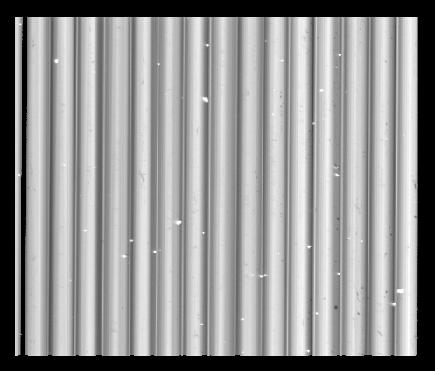

高清灰度图

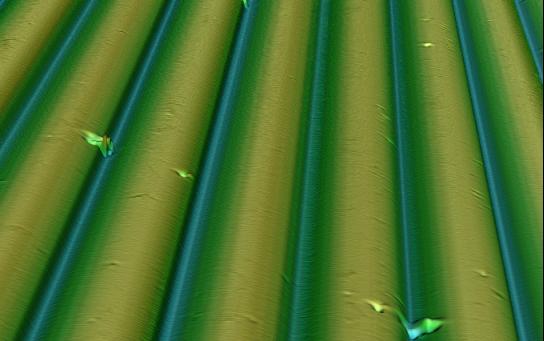

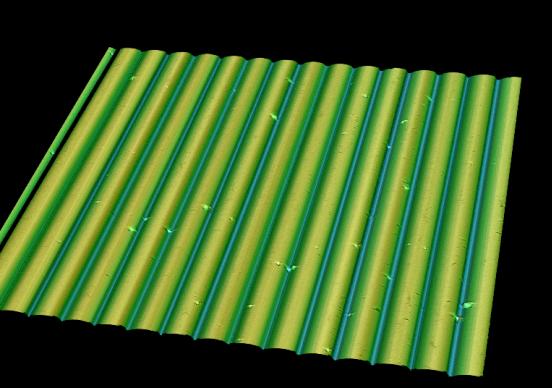

3D点云图
凹槽检测

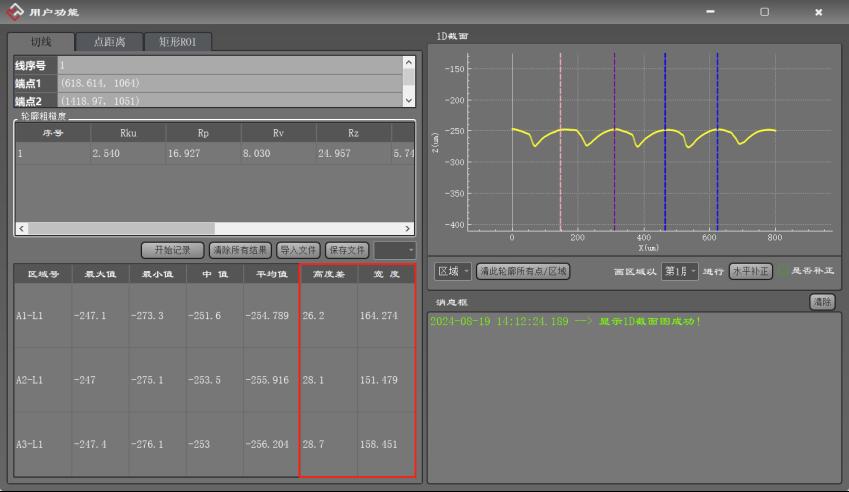

在测试的灰度图上截取轮廓进行数据计算

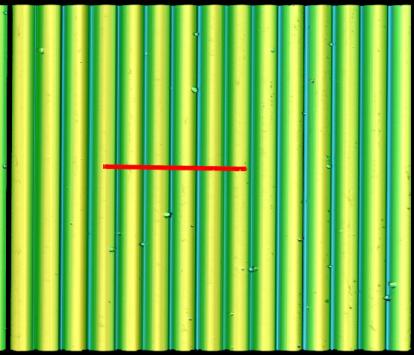

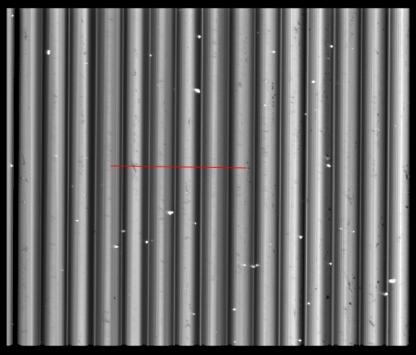

灰度图截线示意
3D点云图截面示意
截取计算三个凹槽的深度宽度数据分别为：凹槽1深度26.2um，宽度164.4um、凹槽2深度28.1um，宽度151.4um、凹槽3深度28.7um，宽度158.4um。

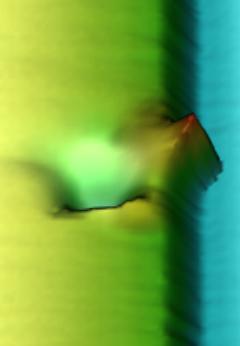

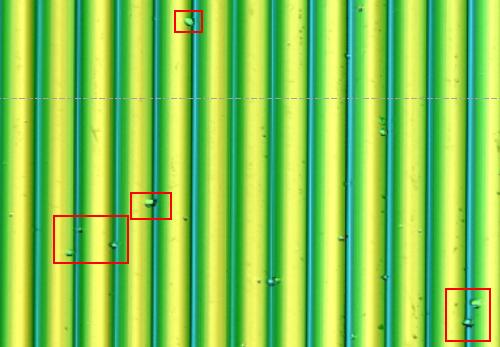

瑕疵检测
04
设备结论
用LCX1000扫描光学板上表面图像可以清晰得到凹槽的轮廓，凹槽的深度、宽度可用我们客户端手动截取简单计算（因手动划取区域宽度信息定义没那么标准），凹槽的弧度可用其他视觉软件进行处理计算。同时光学板上的瑕疵清晰可见，所以亦可检测其瑕疵缺陷。
产品介绍
CHAN PIN JIE SHAO

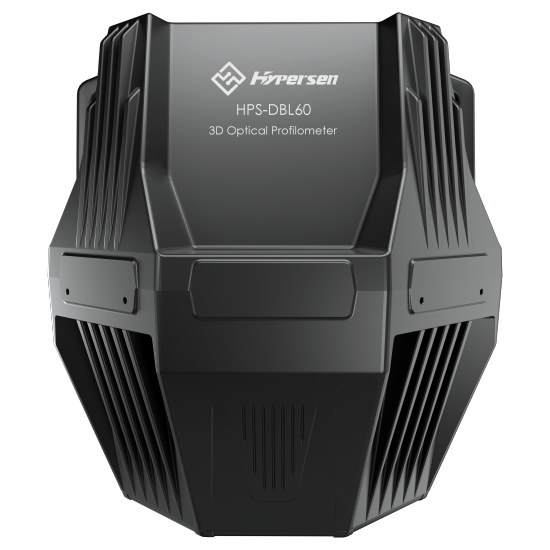

3D闪测传感器

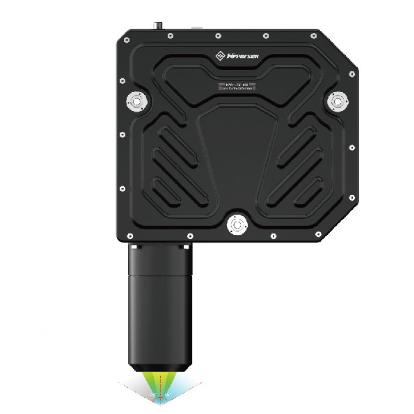

同轴3D线光谱共焦传感器

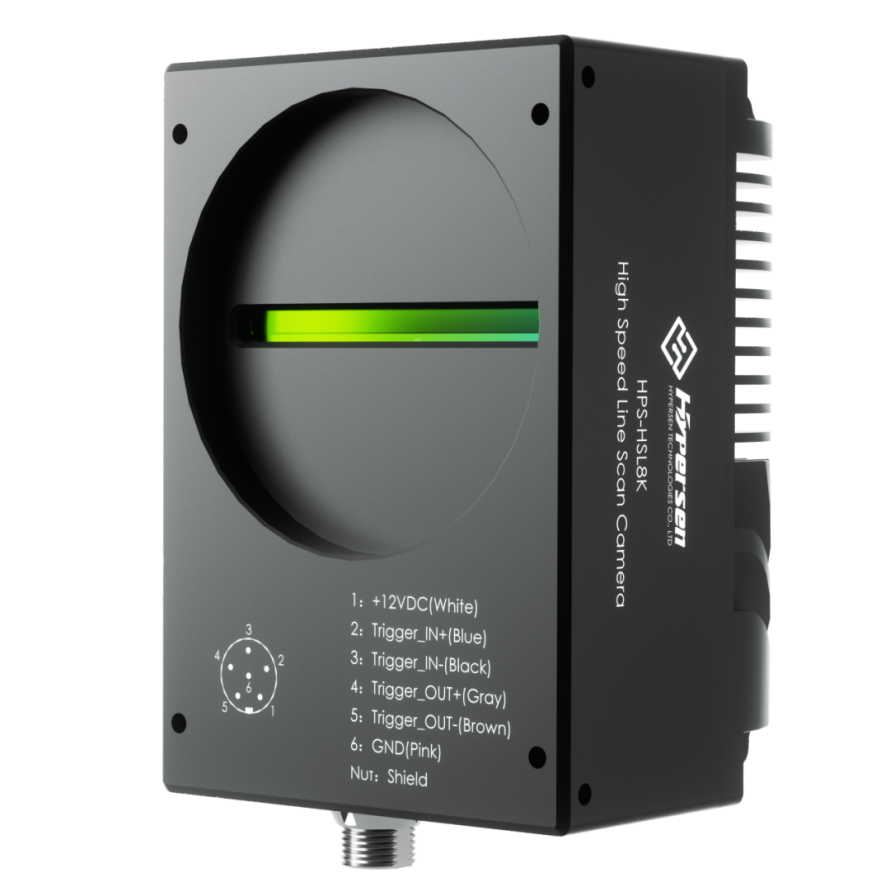

超高速工业相机
高端高分辨率的黑白CMOS工业相机，具有大像元尺寸、低噪音、超高帧率、远距离传输等特点；相机采用了10G/40G光纤接口，支持Genlcam GenTL标准；适用于机器视觉定位，高速工业检测，高速运动分析等领域。
六维力传感器
高性能的数字式六维力传感器，可实现XYZ三个空间坐标轴上的力和力矩的精准测量，采用了应变体结构，具有良好的抗过载和耐久性，工作时最高可达3.5倍的安全过载。且内置的温度补偿算法大大降低了温度变化导致的温度漂移。适用于柔性抓取、自动化测量、机器人关节与风洞测试等。

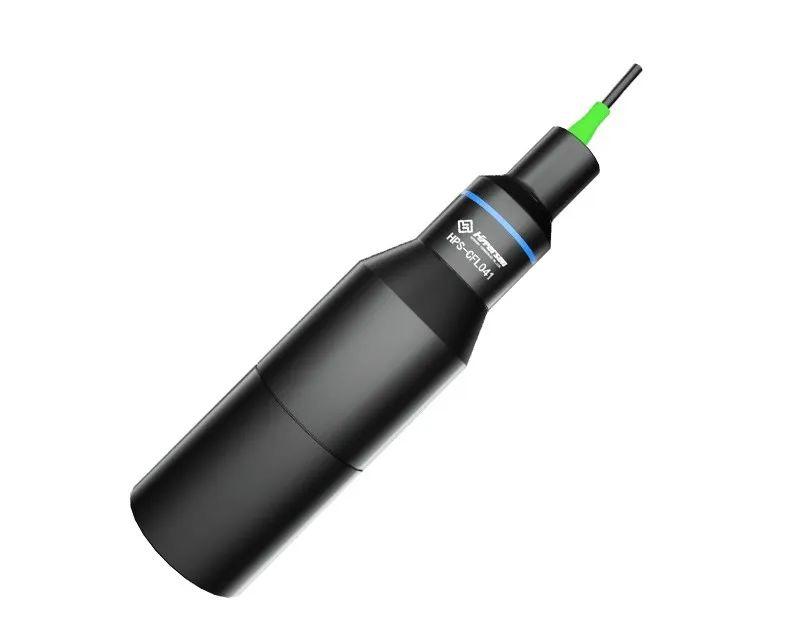

点光谱共焦传感器
可实现镜面表面±62°，漫反射表面±88°超大角度测量
支持四通道同步测量
不受空间和测量区域限制，重复最小误差仅±0.01μm
完备的 SDK及一站式软件服务支持
