亚纳米级检测!潜望式棱镜的“检测密码”,决定手机远景清晰度

来源:优可测(Atometrics)

发布时间:2025-09-19

|

手机潜望式棱镜

小身材、大作用


远处的雪山,演唱会舞台上的歌手,明明隔着几百米甚至上千米,手机却能把远景拍得清清楚楚......轻薄的手机里,到底藏着什么奥秘,能把远景拉得这么近、拍得这么清?

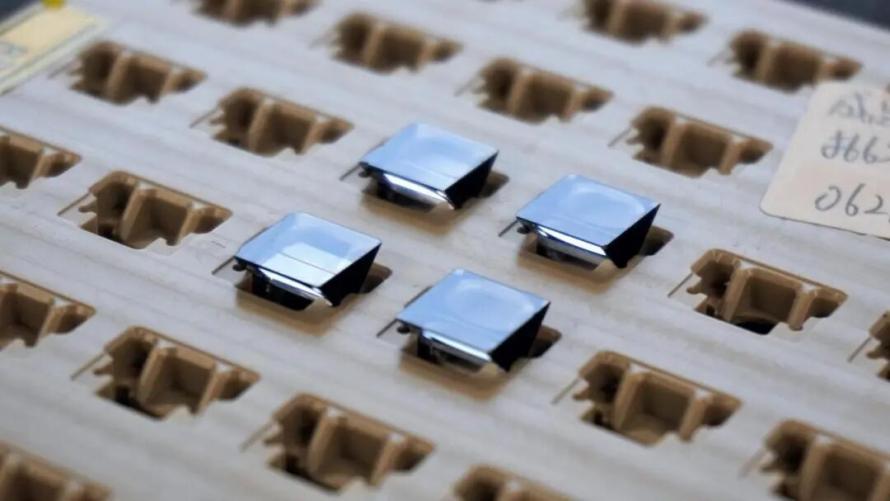

答案就在镜头模组里一个比指甲盖还小的零件里 ——潜望式棱镜。它像个 “光路折叠大师”,既能让手机保持轻薄,又能让远景突破“天花板”。

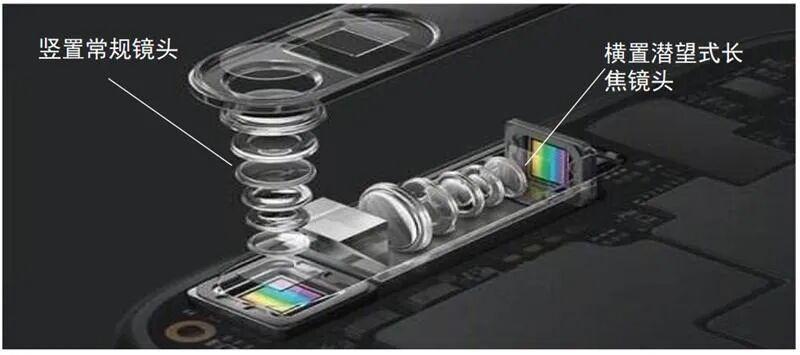

潜望式模组内部结构

目前市场上,潜望式镜头已经从高端旗舰机下放到千元机,大家对 “远景清晰度”的要求也越来越高了。而拍摄清晰远景照片依靠的——潜望镜头,其中最核心零件就是潜望式棱镜。

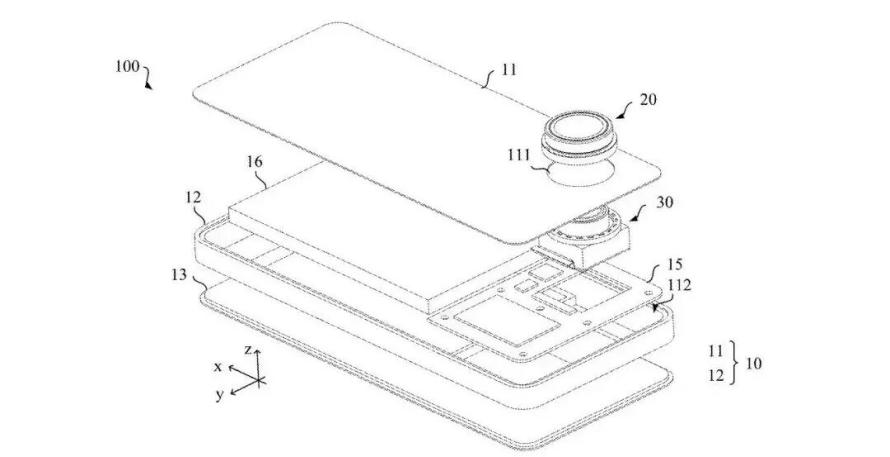

华为最新专利——升降式潜望镜头

|

给棱镜引导光线加Buff

保障潜望镜头质量


想要提升潜望镜头的性能,光提升棱镜的制造精度还不够,还得给它侧壁表面印刷油墨。这层油墨给棱镜加了三个“Buff”:

  • 抑制杂散光:潜望模组光路转折易产生杂散光,在反射元件光学面,采用油墨印刷等工艺制作阻光结构,抑制杂散光,提升成像品质。

  • 提升元件间粘结效果:在潜望模组中的反射棱镜侧壁表面印刷油墨,油墨可增强与玻璃纤维表面的胶接强度,消光填料能增大粗糙度以提高粘结强度。

  • 保护棱镜:部分油墨还能起到一定的防刮、防潮作用,保护棱镜,延长其使用寿命。

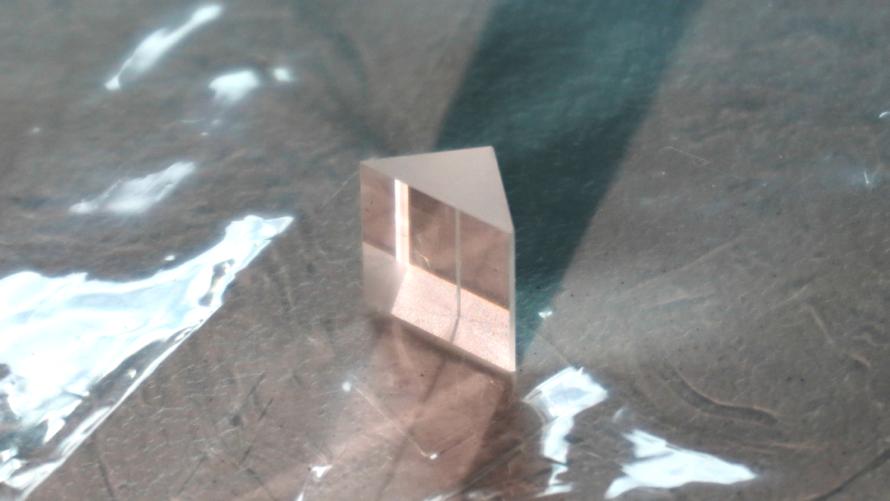

未印刷油墨的棱镜

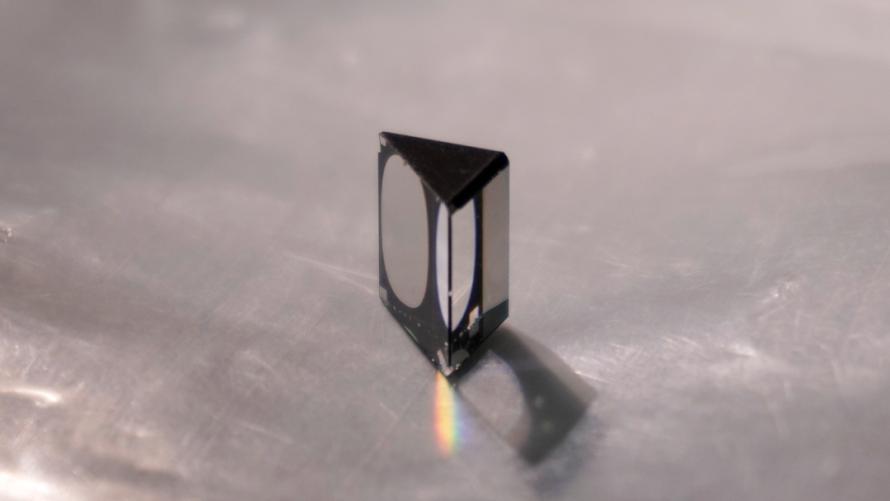

印刷油墨后的棱镜

|

白光干涉仪

给棱镜做亚纳米精度“体检”


为确保棱镜的光学性能和可靠性,需要对棱镜印刷油墨前后的表面三维形貌进行测量。

不同生产线所需把控的参数有所不同,近期优可测技术工程师收到某客户需求:

  • 测量棱镜的PV、最高点+最低点、面粗糙度,方便评估表面整体形貌与加工缺陷,改进工艺,质量追溯。

  • 测量油墨印刷后的厚度以及均一性,把控光在棱镜表面的吸收与散射特性,并且防止棱镜表面微变形。

针对这个需求,我们采用优可测白光干涉仪AM-8000系列,为客户搭建了解决方案:

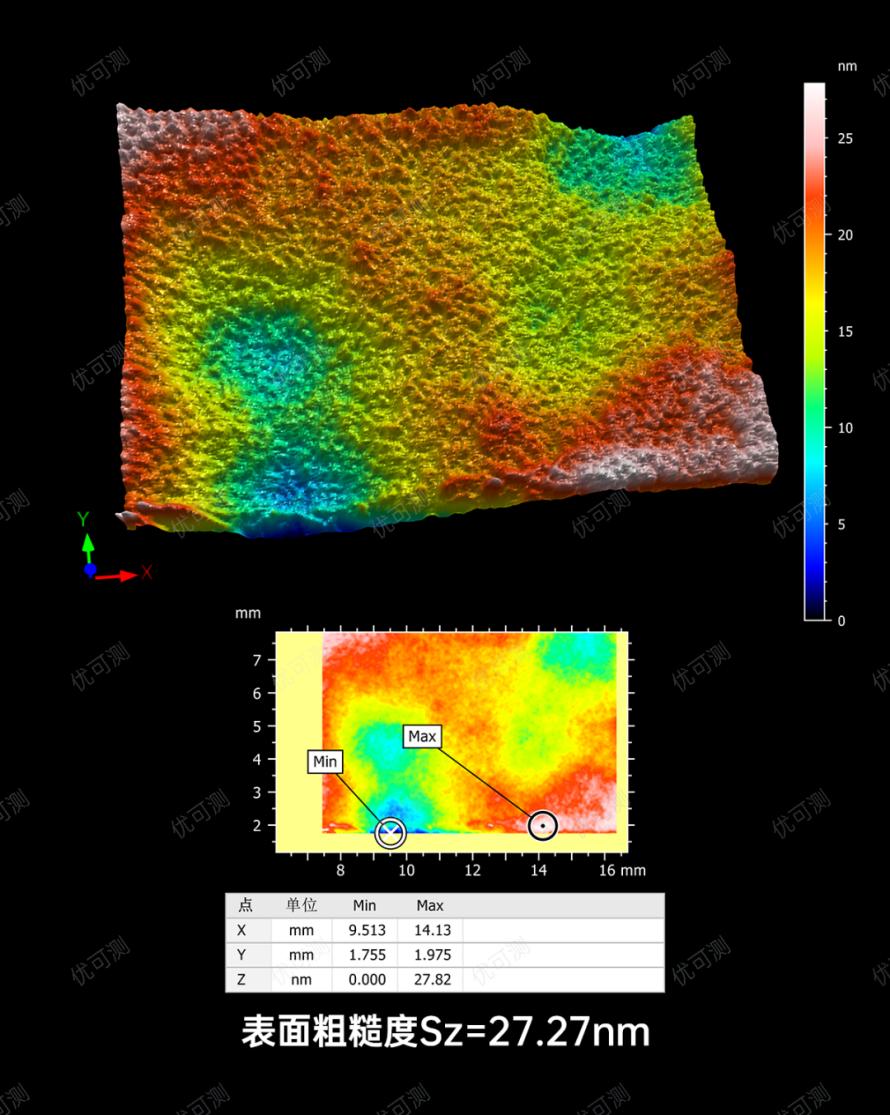

印刷油墨前棱镜的PV、面粗糙度测量

白光干涉仪AM-8000系列拍摄

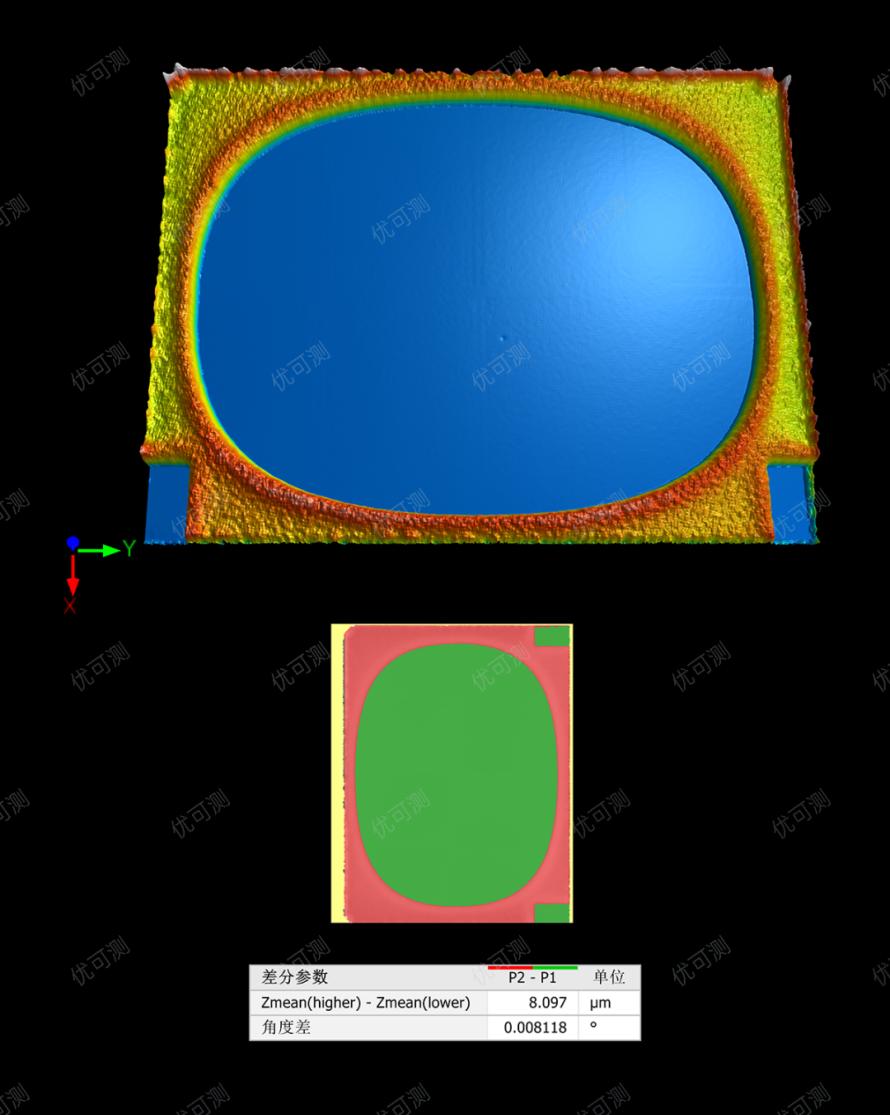

印刷油墨的厚度测量

白光干涉仪AM-8000系列拍摄

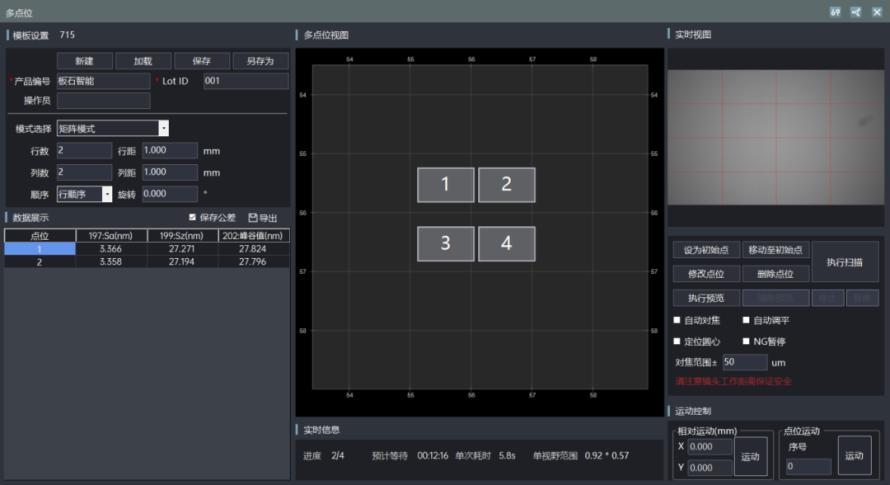

AM-8000系列拥有亚纳米级的测量精度的同时,支持一键对焦+一键调平功能,具备丰富拼接功能,可以大视野、大场景、长距离测量。另外,还可实现批量测量,支持多点位编程,自由测量。

方案完成部署后,测量效率显著,成功帮助客户及时改进工艺,提高产品良率。
