线缆测试效率如何一步到位？

来源：Standex-Meder(斯丹麦德)

作者：-

发布时间：2025-08-27

阅读量：2

高压继电器是线缆测试仪的核心部件，在高压安全与测量精度间取得平衡，其设计必须解决绝缘、耐压和寿命三大难题，是普通继电器无法替代的关键环节。

高压干簧继电器具备极高的隔离电压和绝缘电阻，导通电阻极低、电容极小，且可在微功率至大功率负载间稳定切换，在纳伏到千伏、飞安到安培的多个数量级跨度内实现精密测量。

干簧继电器在线缆测试中的关键特性

高耐压能力

高压干簧继电器最高可切换10,000V的电压，并在触点间承受高达15,000V的电压。H、HE、HM 等系列更可最高切换10kVDC，并提供最高20kVDC的隔离电压；开关与线圈之间亦可耐受15,000V的电压。

大电流能力

这些高压干簧继电器可持续承载高达5A的电流（100% 占空比），瞬时脉冲电流则可更高。例如 HE/HM 系列可持续承载5A，并可短时承受10A达数毫秒；在微秒级脉冲场景下，实测脉冲电流甚至可达数十安培至小几百安培。

高绝缘阻抗

其绝缘阻抗典型值超过 10¹³ Ω（10 TΩ），定制型号更可高达 500 TΩ 以上。

可靠性与寿命

干簧继电器矩阵已广泛用于电缆测试仪，冷切换条件下可达数亿次操作。它们能够在广泛温度范围内稳定工作，并以经济高效地满足开关需求。

坚固耐用

采用全密封干簧开关，并以高强度树脂与塑料二次封装，确保在多种环境下依旧可靠。

多种配置

提供多样化封装与引脚布局，可集成多路开关（常开、常闭触点），并支持高压引线的“空中布线”方案。

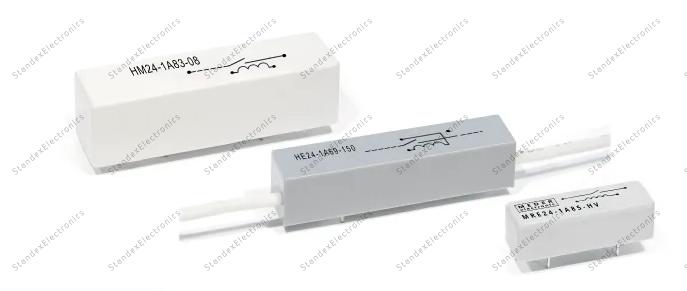

HM/HE高压干簧继电器

斯丹麦德电子HM/HE干簧继电器体积小巧，高绝缘强度高达20 kV，并且采用密封封装，可防止污染，隔离电阻范围10到500 TOhm，漏电流在皮安或纳安级别。

它们以可靠的切换性能著称，能够连续承载高达5安培的电流，在微秒级时间内能够承载数十安培的脉冲电流。此外，它们还可以在kHz或MHz频率范围内承载高电流，适用于高频应用，符合IEC 60601-1标准。

HE系列

· THT-灌胶封装

· 多PCB引脚配置

· 紧凑外壳

· 高压引线可选

HM系列

· THT-灌胶封装

· 多PCB引脚配置

· 高绝缘设计

· 高压引线可选
