ISA采样电阻在车灯照明中的应用
来源：Isabellenhuette(伊萨普兰)
发布时间：2025-06-25
阅读量：0
近几年，LED作为光源，在车灯中应用越为广泛，趋于普及。LED具有亮度高、低功耗、寿命长等的特点。
为了维护LED灯珠稳定的工作状态，必须进行相应的驱动电路的设计。LED对驱动电源的要求比较高，不同于白炽灯泡接市电220V，LED采用的是低电压直流驱动。
在应用中，一般以一组LED灯，按串联，并联，或混联的方式，增加其光通量。

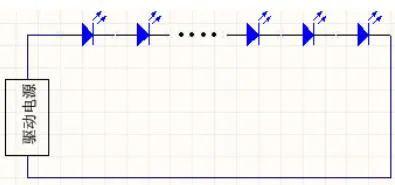

（串联方式）

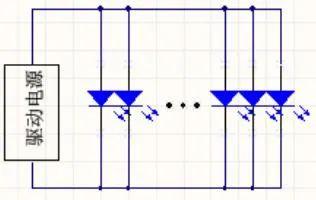

（并联方式）

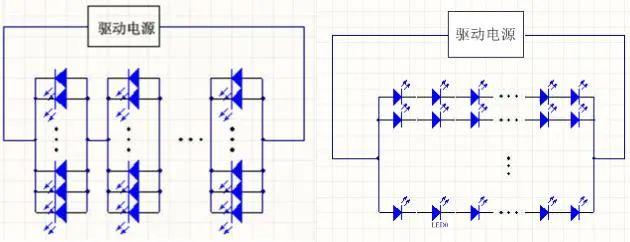

（混联方式）
串联方式，流经每颗LED的电流相等，使每颗LED的亮度一致；
串联个数越多，电压越大，对驱动电压有要求。
单颗LED短路损坏，线路上的电流变大，可能烧坏剩余LED。若单颗开路，则所有LED灯都熄灭;
并联方式，若一条支路断路，则旁路的电流会变大，损坏其他LED。若一条支路短路，则其他LED都不亮。
混联方式，是比较理想的使用最多的方式。
为了维持电流的恒定，开关电源得到了广泛的使用。不论Buck(降压型)，Boost(升压型)，Buck-boost(降升型)，将一颗采样电阻与LED串联，采集电压信号回给PWM，做脉冲调制信号控制，是较为主流的方式。

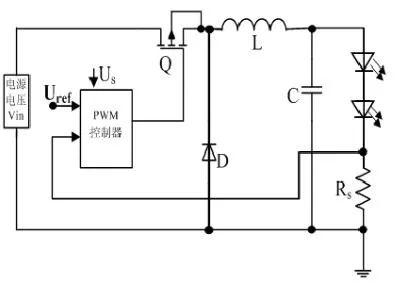

（Buck降压型驱动举例）
（Boost升压型驱动举例）

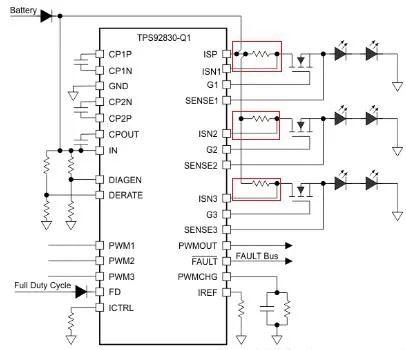

（引自TI的LED驱动芯片）

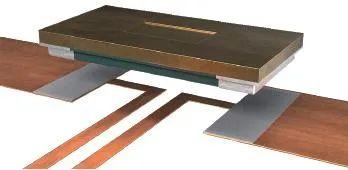

德国知名采样电阻及合金厂商Isabenllenuhette 新系列FMx采用一体式合金结构，简化制程与工艺，使产品更具性价比，非常适合车灯的应用。

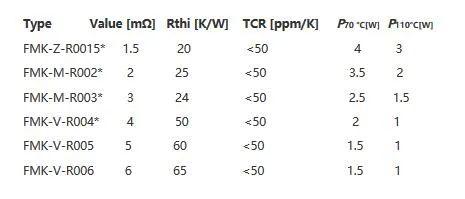

以FMK为例，尺寸1206
由于LED车灯驱动需要的电流并不大，小封装的FMK即可适用。采用最佳电阻材料MANGANIN®, NOVENTIN®, ZERANIN®30等，结合不同的电阻率，呈现产品的完美一致性。
50ppm的低温漂，减小采样电阻在高温下的信号偏移。
