客户案例分析 | JSY-MK-163电量计量模块接入Home Assistant
来源：电测之家
发布时间：2025-2-8
阅读量：5
随着智能家居技术的不断发展，家庭能源管理变得越来越智能化。JSY-MK-163单相互感式电能计量模块作为健思研科技一款高性能产品，能够准确测量单相交流电压、电流、功率、功率因数、频率、电量等电参数。本文将详细介绍客户如何将JSY-MK-163单相互感式电能计量模块接入Home Assistant（HA）系统，实现家庭能源的智能监控与管理。
01产品介绍

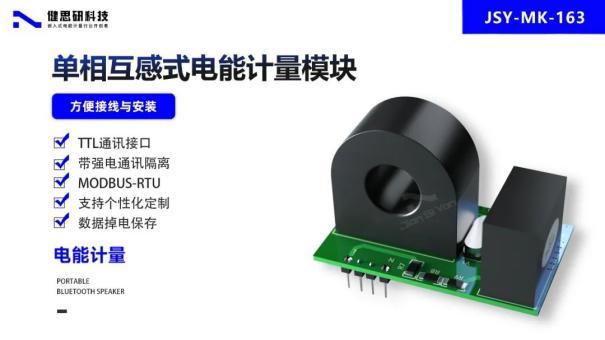

JSY-MK-163单相互感式电能计量模块集成了测量与数字通信技术，采用专用测量芯片，具有高精度的测量能力。它支持TTL电平接口，兼容5V/3.3V电平，采用Modbus-RTU通讯规约，方便客户进行编程和数据传输。同时，该模块还具有低电压供电、高隔离电压、可选配不同规格互感器等特点，广泛应用于节能改造、电力、通信等多个行业。
02客户应用情况
客户在硬件准备方面，选用 JSY-MK-163 单相互感式电能计量模块作为电量采集设备，ESP8266（Node MCU 1.0）充当控制器，同时准备了 HA 的插件 ESPHome 用于编写和控制设备固件，还有 Micro USB 线、杜邦线等材料。

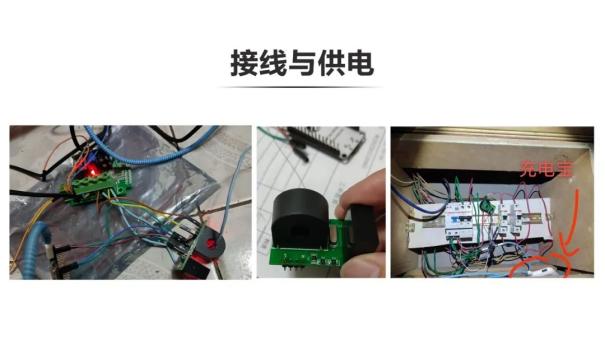

在接线与供电环节，将 JSY-MK-163 模块的 RX、TX 分别与 ESP8266 的 TX、RX 相接，以保证通信接口连接无误。
通过 Micro USB 线为 ESP8266 供电，并将 ESP8266 的 Vin、Gnd 分别与 JSY-MK-163 模块的 V+、V-相连，从而为模块提供稳定电源。

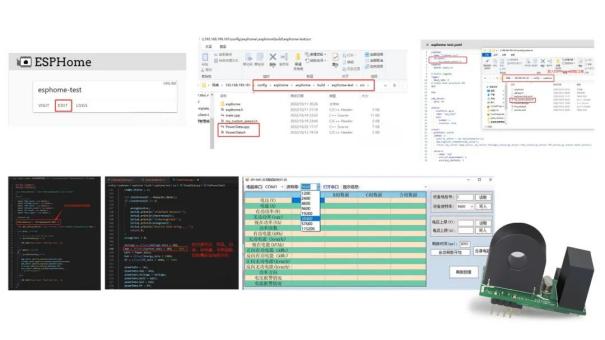

在固件编写与上传步骤中，客户在 HA 中配置 ESPHome 插件，并设置 Samba 共享文件来存放自定义代码的.h 文件和.cpp 文件。依据 JSY-MK-163 模块的通讯规约和寄存器地址编写 ESPHome 固件代码，用于读取模块的电量数据。完成编写后将固件代码上传至 ESP8266，确保设备能准确读取和传输电量数据。

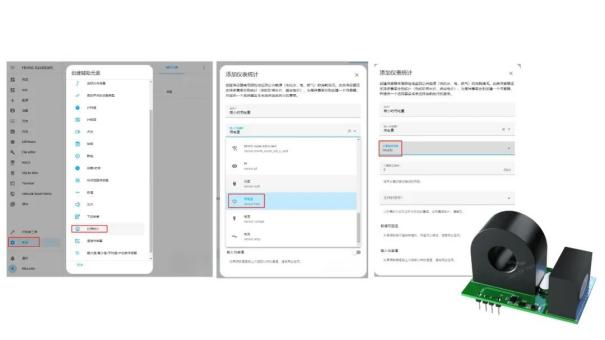

接着在配置 HA 系统时，在其中配置仪表统计模块用于能源管理，添加新的仪表统计元素，选择相关电量参数并设置更新频率和数据格式，在能源模块中添加新增的电量统计元素，并设定相应单价和费用计算方式。

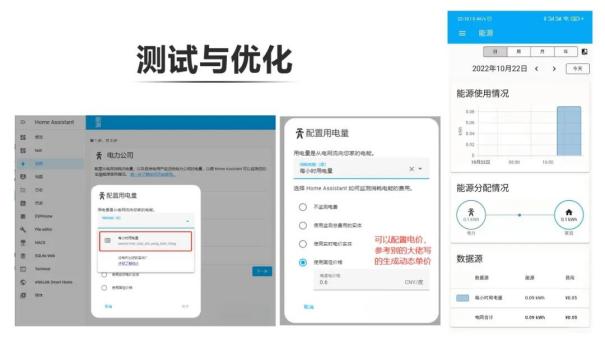

最后进行测试与优化，上电测试保证设备正常工作和数据准确传输，根据需求调整配置和参数，使用 SQLite Web 插件调试并删除无用数据以确保统计结果准确。
03应用案例

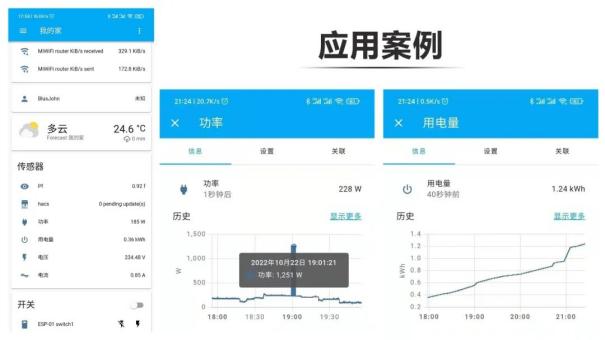

已有客户成功将 JSY-MK-163 单相互感式电能计量模块接入 Home Assistant 系统，实现了对家庭电量的智能监控与管理。在实际运用中，能够依据需求进一步优化和拓展系统，比如添加多个单相互感式电能计量模块，或者设置不同的电费计算方式等，以此满足更为复杂的能源管理需求。
这种成功案例为更多用户提供了参考和借鉴。通过合理配置和优化，家庭能源管理可以更加精准、高效，为用户带来切实的便利和经济效益。同时，也展示了智能家居技术在能源领域的广阔应用前景和潜力。
04总结
JSY-MK-163单相互感式电能计量模块作为健思研科技的一款高性能产品，具有高精度、高稳定性、易扩展等特点。通过将其接入Home Assistant系统，可以实现对家庭电量的智能监控与管理，提高能源利用效率，降低能源消耗成本。
