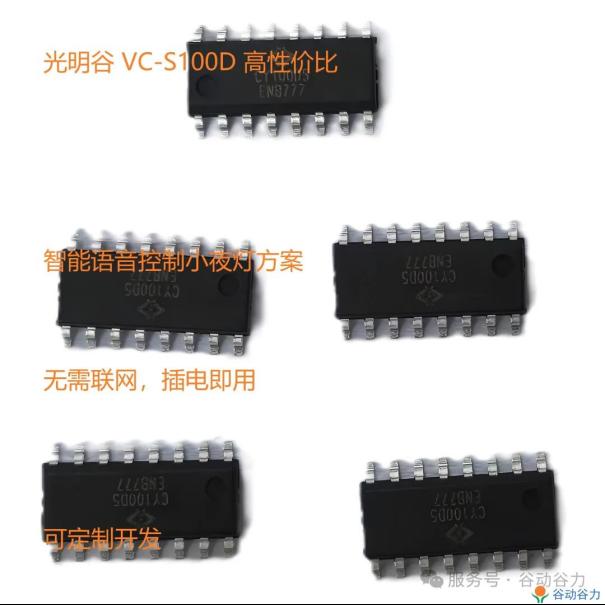

VC-S100D-CW智能离线语音识别冷暖色单色小夜灯IC方案

来源：光明谷

发布时间：2024-12-18

方案概述

光明谷推出 VC-S100D-CW 低成本的语音控制小夜灯方案, 用户可免开发拥有，我们已有成熟的方案，用户可以免开发（零代码）快速完成语音控制小夜灯，提供原理图，PCB demo\PCB Layout指导。

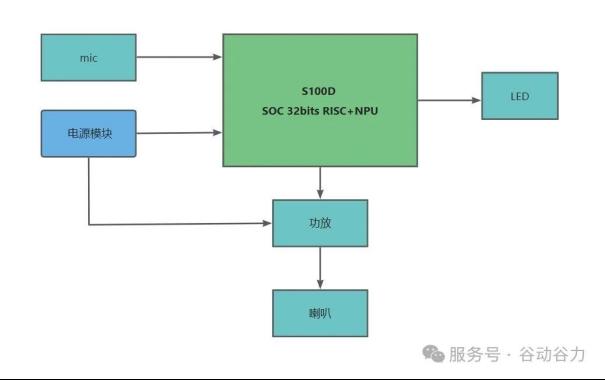

S100D芯片内置高性能主频160Mhz的RISC-V CPU + NPU + DSP，内置PMU（电源管理），可省电容的LDO，外围电路极简，只需1个mic, 2个贴片电容，BOM成本极低。

功能简介

语音识别控制冷暖小夜灯或灯带亮灭；

语音识别控制冷暖小夜灯或灯带改变种颜色；

语音识别控制冷暖小夜灯或灯带改变色温(冷暖色)；

定时关闭冷暖小夜灯或灯带；

回复音播放， DAC输出，可以功放，MUTE控制。

冷暖灯控制GPIO:

3路PWM控制高电压有效

也可做单色灯控制

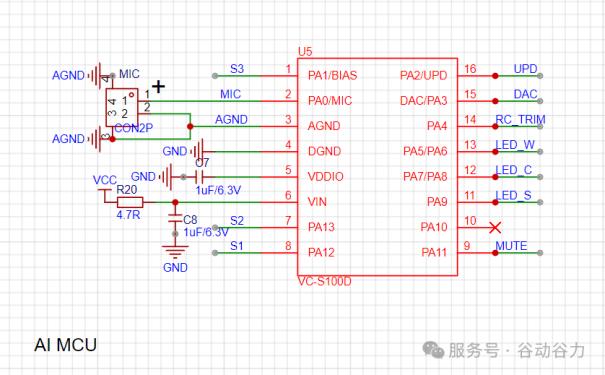

具体详情察，请参阅原理图

设计注意事项

1、需要根据所使用输入电源情况，在输入前端增加相应的保护器件（OVP,EOS,ESD),整体产品设计也需要根据整机成品的增加相关的保护器件TVS,ESD；

2、S100D的第9、10pin上电瞬间为高状电压态，注意此IO口的使用，不能用于高电平驱灯等应用；

3、VIN、VDDIO管脚上的退耦电容需要靠近管脚摆放；

4、MIC的AGND模拟地PCB Layout时需要独单拉到电源输入端的极负处；

5、调试升级测试点需要预留出来；

6、S100D的第15pin是DAC输出，需外置音频功放推动的喇叭。
