Consensic压力传感器解决方案助力CO₂气腹机,带温补和校准功能,提供最先进的压力传感器技术和SOIC-16封装

来源:Consensic(康森斯克)

作者:-

发布时间:2024-5-16

阅读量:9

CO2气腹机用于腹腔镜微创手术时向腹腔内充CO2气体形成气腹,给医生提供充足的手术空间和视野。腹腔镜手术是一门新型的微创手术,是未来手术方法发展的一个必然趋势,新的器械产品,新的手术方法,再加上医生越来越娴熟的操作,使得过去许多开放性手术都被腔内手术代替,大大增加了手术的选择机会,对于患者而言,选择微创手术也可以让身体快速康复。新型的腹腔镜手术是在密闭的腹盆腔内打孔,然后经气腹机将CO2充入腹腔内形成手术空间,然后再经过冷光源纤维导光束系统将腹腔内的手术视野暴露在监视屏幕上,可以让医生详细了解内腔脏器以及盆腔的情况。



气腹机提供的CO2气源,需要进行多级压力监控:

1. CO2输气气压150mmHg

2. CO2输气流速测量,用30mmHg压力通过力学方程换算流速流量。可以兼顾2种机型:

(1)标准/妇科/泌尿科模式:3-25mmHg

(2)婴儿模式:3-20mmHg



注:20mmHg=2.7Kpa,30mmHg=3.9KPa,150mmHg=19.5KPa



本文推荐2款Consensic品牌(康森斯克)的带温补和校准的压力CPS610、流量CAFS5012B,非常适合用于气腹机产品上,提供了最先进的压技术、JEDEC标准SOIC-16封装。参考测量可以尽量减少由于环境压力变化而引起的误差。将压与信号调节ASIC结合在一个封装中,简化了先进的硅微加工的使用。可以直接安装在标准PCB上,可以从模拟/数字接口获得校准后的压力信号。



压力传感器CPS610主要技术优势:

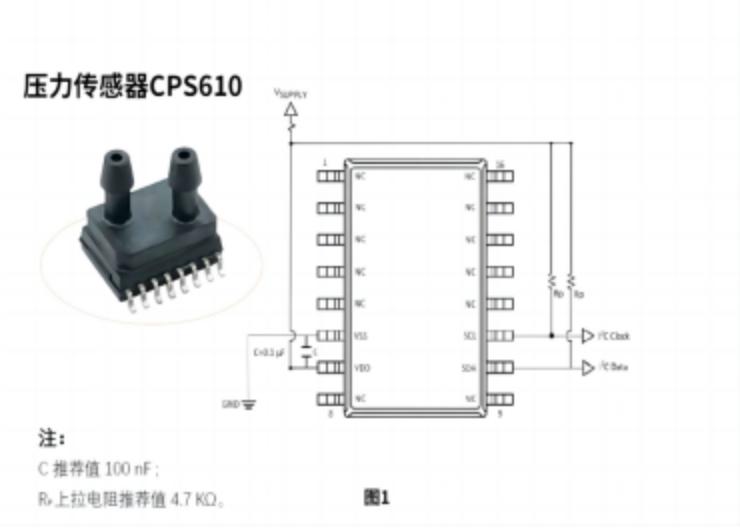

1、压力传感器CPS610采用10%-90%VDD模拟比例输出,芯片提供了全面的压力校准以及温度补偿(-20℃ to 85℃),极大降低了电路设计以及软件开发难度,典型应用电路如下图1;

2、压力传感器CPS610支持500pa,1kpa,2.5kpa和10kpa表压压力检测范围,方便用户选择,典型精度可达±1%F.S.,TEB ±1%FSS。

3、芯片符合ISO9001标准,工作温度范围为-20℃ to 85℃;

4、支持典型的3-5.5V供电电压,带正反压过压保护和钳位电压,方便架构的设计,芯片采用通用的SOIC-16封装形式,便于产品使用。

Consensic压力传感器解决方案助力CO₂气腹机,带温补和校准功能,提供最先进的压力传感器技术和SOIC-16封装1

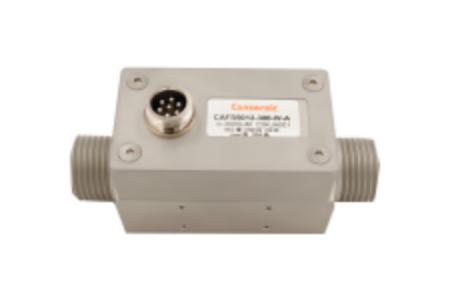

CAFS5012B主要技术优势:

1、CAFS5012B采用模拟电压1-5V/数字I2C输出,RS485通信。芯片提供了全面的压力校准以及温度补偿(-10℃ to 65℃),响应时间65ms(可选9ms),极大降低了电路设计以及软件开发难度。

2、支持8-24V宽范围供电电压。

如图:

Consensic压力传感器解决方案助力CO₂气腹机,带温补和校准功能,提供最先进的压力传感器技术和SOIC-16封装2
