基于LORA无线通讯的温度检测系统

来源：感算

作者：感算

发布时间：2024-3-5

阅读量：61

泰恩LORA无线测温系统是由郑州泰恩科技有限公司自主研发的用于高压电气设备的安全实时在线监测的设备，拥有安全、准确、灵活、高效、全天全方位的特性，广泛适用于使用高低压配电柜的各类场景的配电室、变电室、电线电缆、大中小型生产加工设备和大型设施关键部位。

1.泰恩LORA无线测温系统简介

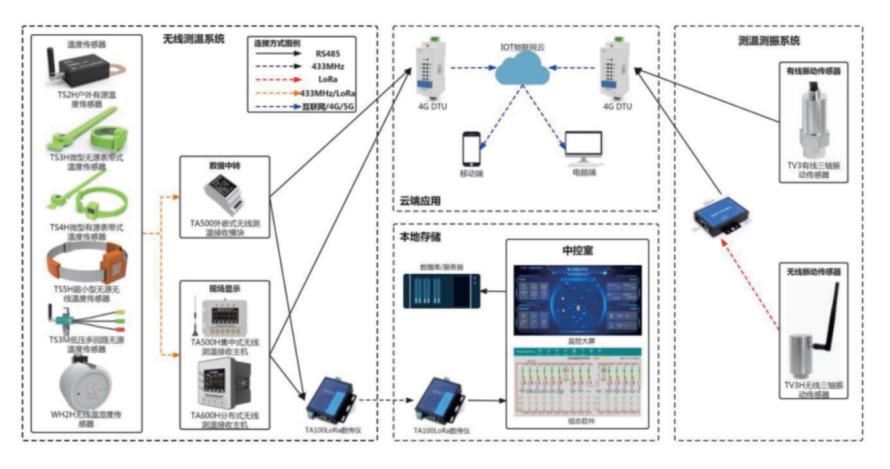

泰恩LORA无线测温系统由LORA网关、LORA节点和温度传感器组成。其工作原理是通过安装在易发热节点（如动静触头、配电柜进出线、电线电缆、电机线圈、变压器等）上的热电阻或热电偶等温度传感器，收集温度数据，然后通过LORA节点将数据传输至接收主机，再通过S485总线或5G网络上传至以太网/互联网终端，实现对整个设备系统发热状况的全面监控，有效防止安全事故的产生。

基于LORA无线通讯的温度检测系统1

2.泰恩LORA无线测温系统组成部分：

1）温度传感器：用于测量环境或物体的温度。可以选择不同类型的温度传感器，如热敏电阻、热电偶、半导体温度传感器等。泰恩公司的典型测温传感器如下：

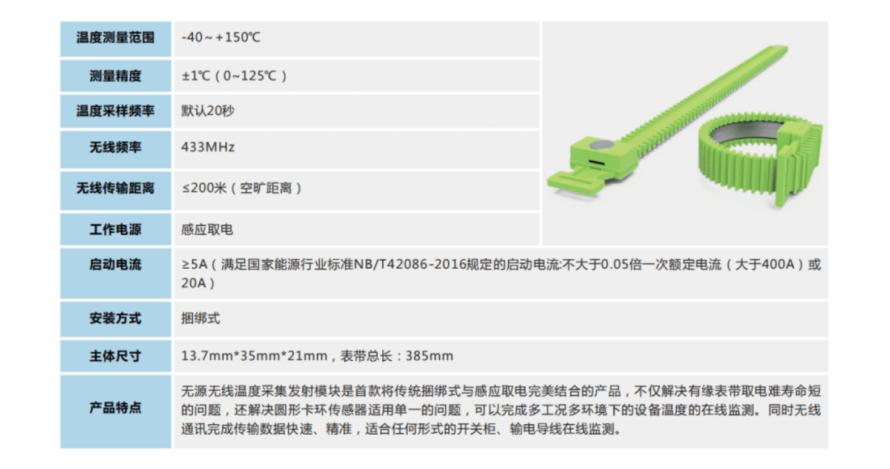

·TNW-TS3H 微型表带式无源无线测温传感器

特性：感应去电、捆绑式、快速精准传输

基于LORA无线通讯的温度检测系统2

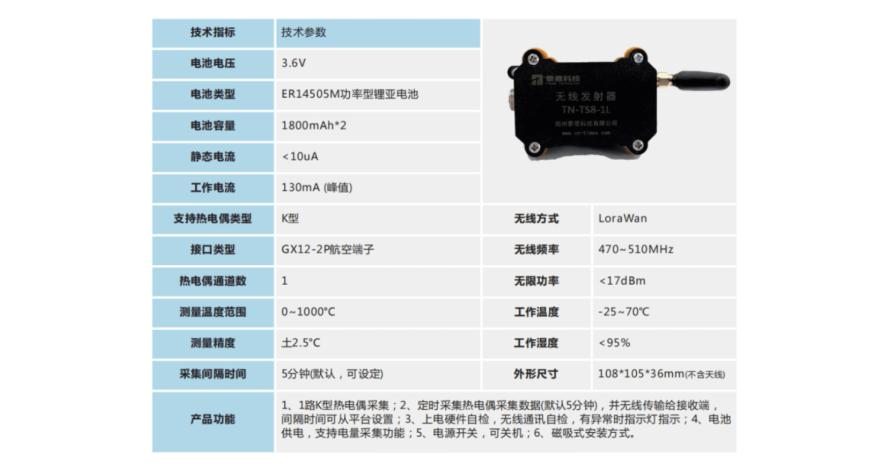

·N-TS8-1L 电解槽测温传感器-单通道

特性：K型热电偶采集、LORA传输方式、自检功能、测温范围宽

基于LORA无线通讯的温度检测系统3

2）LORA节点：温度传感器连接到LORA节点，将温度数据转换为数字信号，并通过LORA无线通信模块发送给LORA网关。

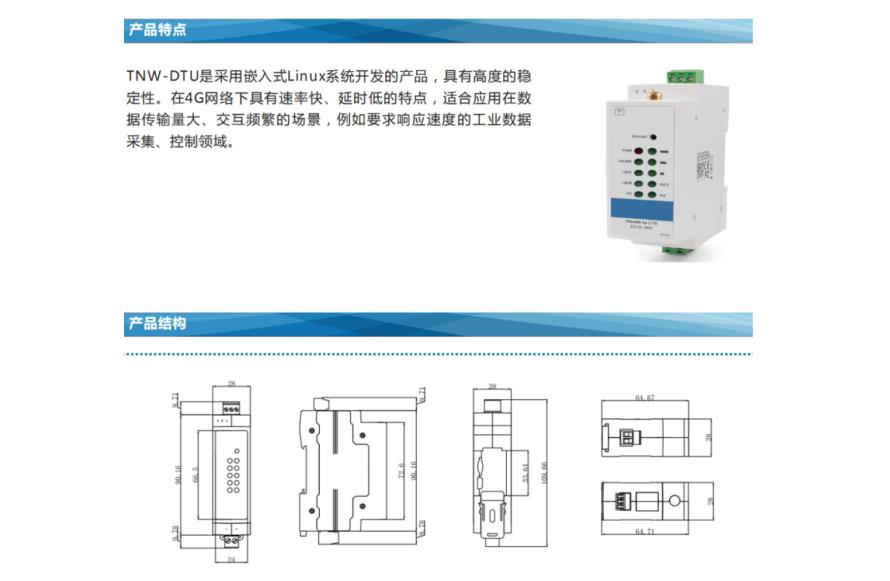

·TNW-DTU数据转换终端设备在数据传输和数据采集中具有突出的优势，产品特点如下图：

基于LORA无线通讯的温度检测系统4

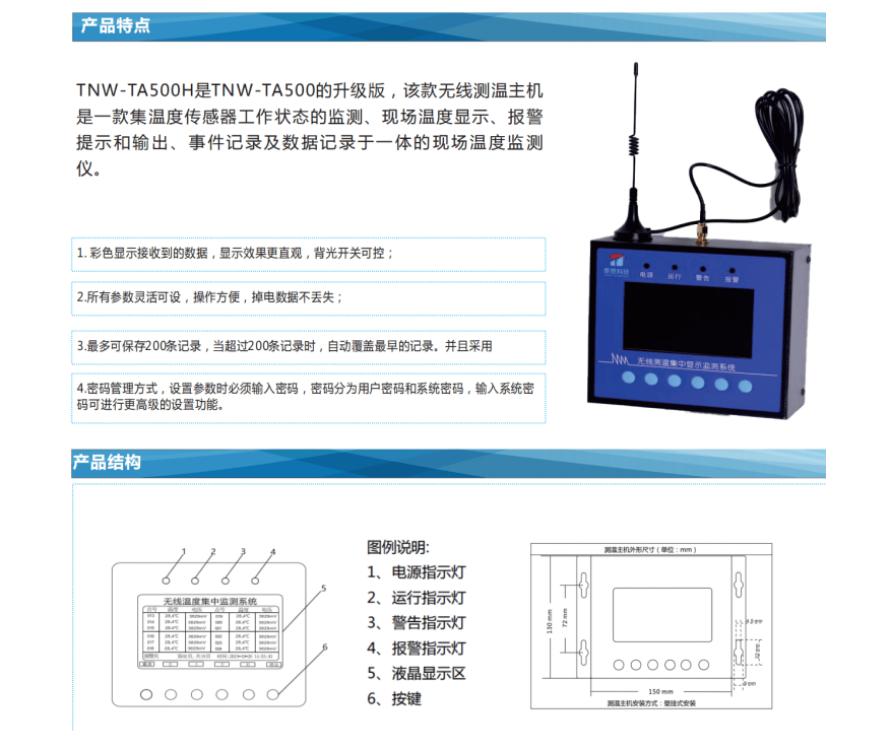

·TNW-TA500H集中式无线测温接收主机主要用于传感器监测和数据记录等方面，产品特点如下图：

基于LORA无线通讯的温度检测系统5

3）LORA网关：接收LORA节点发送的温度数据，并将数据传输到云平台或数据处理中心。LORA网关是连接终端设备和互联网的桥梁，它可以接收来自终端设备的数据，并将其转发到互联网上的服务器。

·通过多个LORA网关的组网，可以实现更大范围的无线通信覆盖，提供更广泛的物联网服务。

·LORA网关组网可以应用于智能城市、智能家居、工业自动化等领域，实现设备之间的远程监控、数据传输和控制。

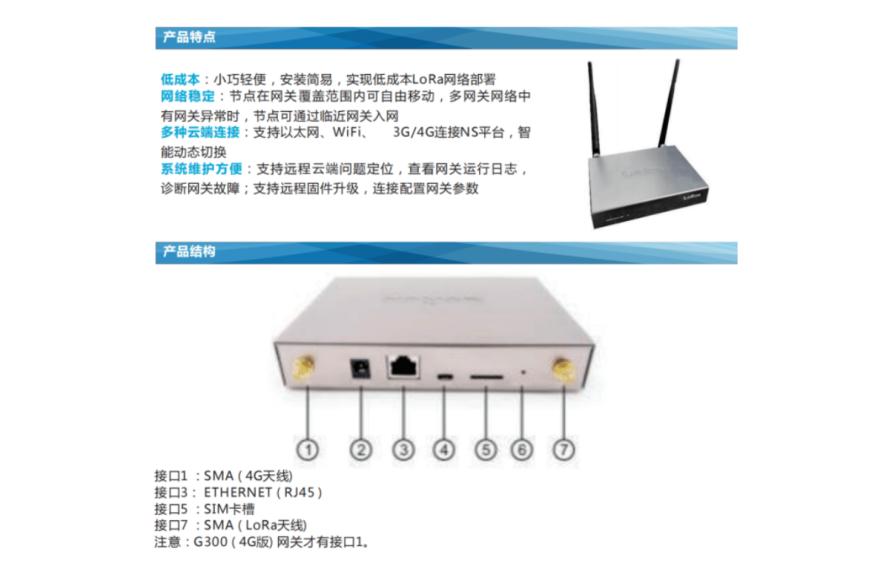

常用的LORA网关设备是TNW-WG300超远距LORA网关，特点和结构如下图：

基于LORA无线通讯的温度检测系统6

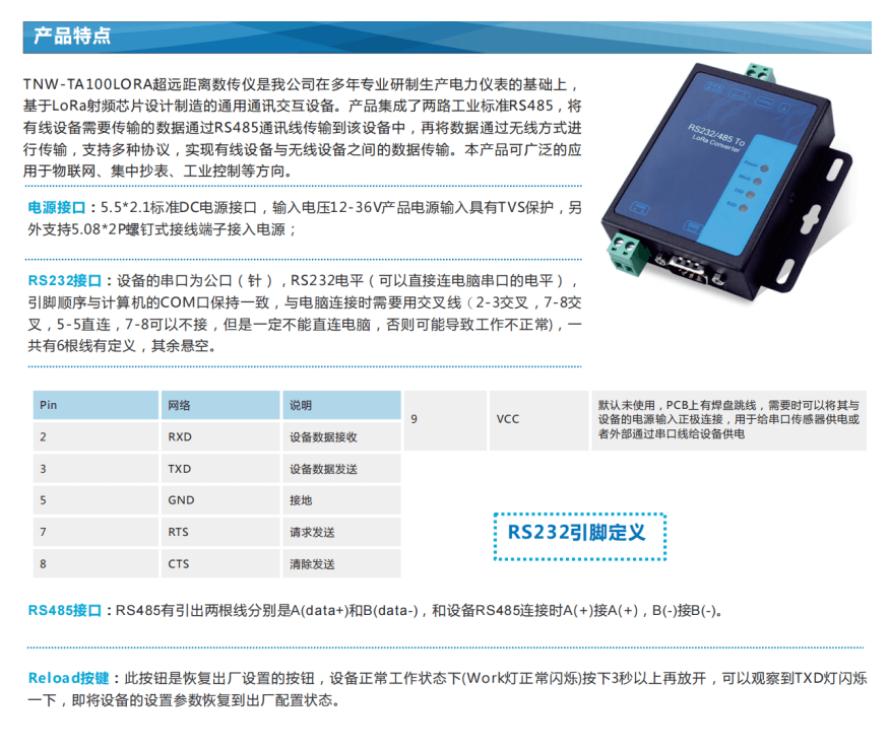

·TNW-TA100 LORA数传仪是一款通用的通讯交互设备，产品特点如下图：

基于LORA无线通讯的温度检测系统7

4）云平台或数据处理中心：接收LORA网关传输的温度数据，并进行存储、分析和可视化。云平台通常包括服务器、数据库、数据处理软件和用户界面等。用户可以通过云平台或手机APP等方式实时监测温度数据，并进行远程控制和报警。

TN-TA10000电子检测系统是基于X86架构的在线监测平台，在硬件的设计上充分考虑EMC设计，嵌入式平台具有更强的抗干扰能力。其产品功能有四个：现场实时温度显示、智能温度监测、灵活账户设置和历史数据记录。界面概览图如下：

基于LORA无线通讯的温度检测系统8

3. 泰恩LORA无线通信的温度检测系统优点

泰恩深耕无线测温领域十多年，具备海量的用户基础，泰恩研发的LORA无线通信的温度检测系统广泛用于电力电子行业设备温度检测，该系统具有以下优点：

·长距离传输：LORA技术可以实现数公里的传输距离，适用于大范围的温度监测。

·低功耗：LORA节点和网关都采用低功耗设计，可以实现长时间的运行。

·网络覆盖广：LORA技术可以穿透墙壁和障碍物，适用于复杂环境下的温度监测。

·扩展性强：LORA网络可以支持大量的节点连接，可以灵活扩展系统规模。

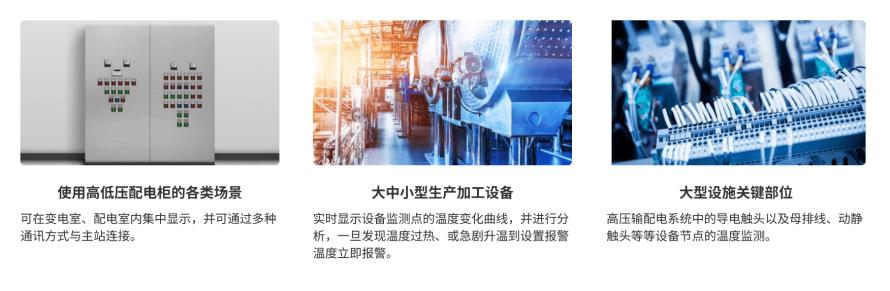

4.应用场景

基于LORA无线通讯的温度检测系统9
