压力分布监测系统RPPS-1600
来源：感算
发布时间：2023-10-10
阅读量：51
RPPS-1600是由力感科技公司开发的一款先进压力分布监测设备，配备了FS-ARR-44X44矩阵传感器，用于测量和监测物体表面的压力分布情况。该系统由多个传感器组成，可安装在物体表面的不同位置，以测量不同区域的压力。传感器将收集到的数据传输给计算机或数据采集设备，通过软件分析以图形化方式展示压力的分布情况。压力分布监测系统RPPS-1600在工程、医学、运动科学等领域广泛应用，可用于评估物体的压力分布情况，优化设计和改善性能。
2. 压力分布监测系统RPPS-1600特点
·精确感应
·响应速度快
·耐久性高、寿命长
·超薄、低功耗
·可定制化：产品外形、压力点分布、压力感应范围、敏感度、厚度和柔软程度都可根据客户要求定制
3. 硬件参数
·模块尺寸： 112x70x24 mm
·工作电压： 4.5V~5.5V （USB 供电，或者串行接口供电）
·工作电流： ≤200mA （平均值 80mA 左右）
·采集帧率： 60fps（USB 方式），3fps（UART 方式）
·USB 接口： USB 48Mbps 全速接口。在 PC 端虚拟成串口设备。
·串口参数： UART TTL 3.3V， 波特率 115200，数据长度 8 位，停止位 1 位，无奇偶校验。
4. 通信协议
串口设置：1 起始位，8bit 数据位，1 停止位，波特率任意（因为是 USB 虚拟的串口）。

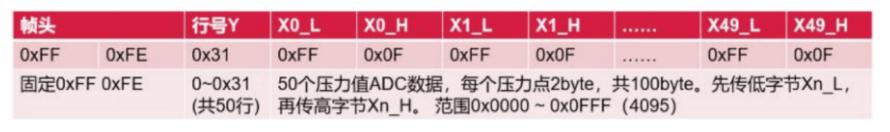

以每一行（X0 ~ X49）数据为一个数据包进行传输。格式如图：
5. FS-ARR-44 X 44矩阵压力传感器介绍

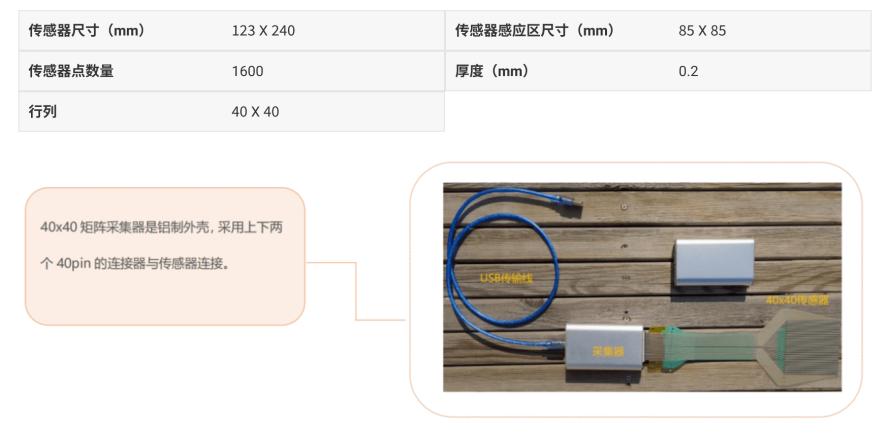

FS-ARR-44X44压力分布传感器是具有1600个感应点阵列式压力传感器，横向40、纵向40个感应点，每1.9×1.9mm有一个感应点，感应点1.6×1.6mm, 感应点之间间隙0.3mm，各感应点的电阻值随作用其上的压力增大而减小。传感器特点如下图所示：

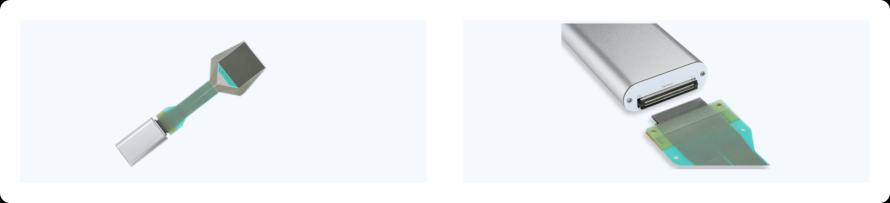

这个传感器由聚酯薄膜、高导电材料和纳米级压敏电阻材料组成，具有综合机械性能优异的特点。它分为底层和顶层柔性线路压敏层，通过双面胶贴合，隔离上下两层的感应区域。当感应区受压时，两压敏层彼此接触导通，端口的电阻输出值随着位置不同发生变化。该传感器具有性能稳定、测量精准、量程大、测点多等特点。它可以与高性能采集器和专业软件分析系统配合使用，具有专业的压力分布测量和数据分析能力。因此，它可以广泛应用于汽车、消费电子、人体健康、生物力学研究、压力分布专业测量等领域。
6. 典型应用
