前言

“我选了一个高精度电荷加速度计，但PLC只认4-20mA，怎么办？”
“IEPE传感器输出的动态波形，能不能直接变成0-10V给采集卡？”
“Charge模式和IEPE到底有什么区别？”
“既然IEPE信号那么好，为什么不直接转成4-20mA？”
“4-20mA输出到底代表RMS还是峰值？”
“电缆随便用一根不行吗？”

本文从振动传感器的输出类型电荷输出(Charge)开始，讲到集成电子压电式(IEPE)、4-20mA电流环、数字协议，并覆盖电源模块、信号调理、变送器模块、报警模块、显示仪表和电缆选型，帮你理清振动传感器完整信号链。

对于设备故障预测，诊断，有时候结论只在记录的一些速度曲线之间。

第一部分：四种输出方式——信号特点全解析

1.1 电荷输出(Charge Mode)

工作原理：压电晶体受力产生电荷，输出电荷量（pC），无内置放大电路。

特性	说明
输出信号	电荷量（pC）
供电	否
电缆要求	必须使用低噪声电缆
传输距离	受转换器输入电容限制，典型<15米
后续处理	必须接入电荷放大器或转换器

适用场景：高温环境（>150°C）、核辐射环境、极高频率测量

典型型号与配套调理方案：

产品	类型	关键参数	特点
Wilcoxon 376	电荷输出加速度计	25 pC/g，-50°C ~ +260°C	高温、压缩式PZT或压电晶体
Wilcoxon CC701HT	电荷转换器	4 mV/pC，18-30V DC	电荷→IEPE（100 mV/g）
PCB Model 772x系列， 227x系列	低温型电荷输出加速度计	-269°C to +177°C	低温应用，宽温
PCB Model 357A100	高温型电荷输出加速度计	-54°C to +482°C	高温应用，宽温
PCB Model 2771C	电荷转换器	0.1 mV/pC ~ 10 mV/pC,	恒流供电4 ~ 20 mA，-40°C ~ +125°C

完整信号链：

电荷输出传感器的电缆选型与传输限制

电荷信号对泄漏、电容和摩擦噪声极其敏感。

电荷放大模块CC701HT的限制：允许源电容最大500 pF

电缆类型	典型电容	最大长度
低噪声同轴（~30 pF/m）	30 pF/m	≈16米
标准同轴（~90 pF/m）	90 pF/m	≈5.5米

推荐电缆类型：

优先级	电缆类型	适用场景
最佳	Triaxial（三同轴）	长距离、潮湿、高噪声
良好	低噪声同轴（PTFE/FEP）	短到中距离
避免	普通PVC电缆	易产生摩擦电噪声

核心结论：电荷传感器必须用低噪声电缆，长度受转换器输入电容限制。

1.2 IEPE/ICP® —— 集成电子压电式

工作原理：内置阻抗转换器，需恒流源供电，输出叠加在直流偏置上的动态电压。

特性	说明
输出信号	动态电压（叠加8-12V DC偏置）
供电	恒流源2-10mA，18-30V DC
电缆要求	普通同轴电缆
传输距离	50-200米（中频），高频<20米

适用场景：绝大多数工业状态监测、故障诊断

抗辐射型号：Wilcoxon提供793R/797R加速度计、793VR速度计，可用于核电站等应用场合。

IEPE信号的传输距离与电缆限制

为什么线长会影响信号：电缆电容与输入阻抗形成低通滤波。

频段	推荐长度	说明
>50kHz	<10-20米	包络、冲击、声发射
10-50kHz	20-50米	用低电容同轴可扩展
1-10kHz	50-200米	轴承/齿轮诊断
<1kHz	数百米可行	和4-20mA传输信号频率范围相当

工程建议：

选低电容同轴（PTFE/FEP介质）
屏蔽层一端接地，避免多点接地
远离变频器电缆，加装浪涌保护

1.3 4-20mA —— 工业过程控制标准

工作原理：传感器内部将振动幅值转换为4-20mA电流。在很多的工况下，通过电流环获取的系统状态就足以检测设备的允许状态。

特性	说明
输出信号	4-20mA直流电流
传输距离	>1000米，抗干扰极强
直接接入	PLC、DCS、SCADA

4-20mA可表征的振动值：

表征方式	适用场景	典型型号
RMS	振动能量，最常用	PC420VR-10
峰值	捕捉瞬态冲击	PC420VP-10
峰-峰值	低速设备、位移监测	PC420DPP-40
真峰值	不规则冲击	PC420ATP-20
带通RMS	特定故障（如轴承）	可配置型

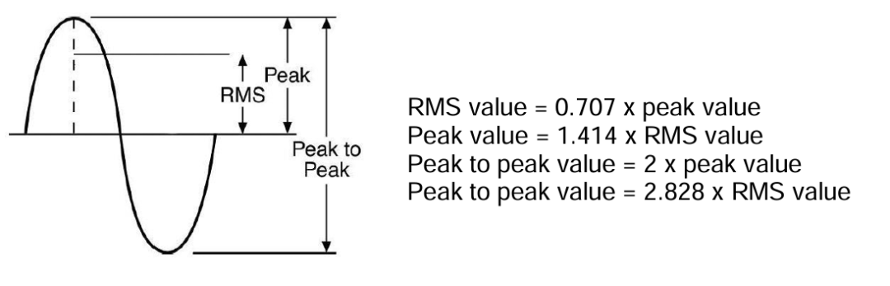

我们不妨看一下对应输出变量的定义：

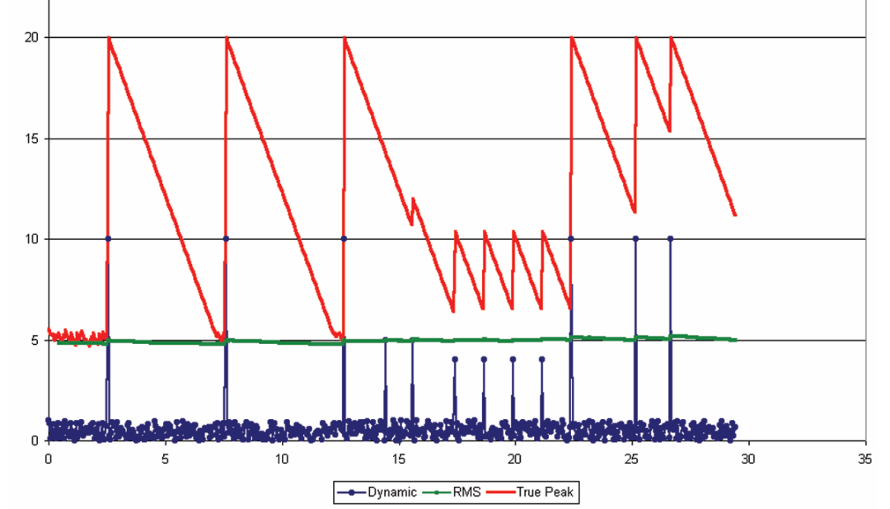

以及把4-20mA输出信号，或者把IEPE信号转换为4-20mA信号之后输出的特点：

4-20mA信号能传多远？——工程计算方法

原理：电流环对电缆电阻不敏感，只要电源电压足够克服回路压降即可。

计算公式：

Vcable_max = Vsup − Vmin − Imax × Rburden
Rcable_max = Vcable_max / 0.02
Lmax = Rcable_max / (2 × Rper_m)

示例（Vsup=24V，Rburden=250Ω，Vmin=12V）：

导线规格	最大单程长度
18 AWG	≈8,353米
0.5 mm²	≈5,075米

结论：1000米完全可行。需注意设备最低电压、本安栅、接口电阻等限制。

1.4 数字输出 —— 智能传感器时代

数字输出的核心价值：将振动数据直接送入PLC、SCADA、云平台，无需专用采集卡。

几种实现路径

路径	典型产品	输入	输出协议	适用场景
原生数字传感器	883M	MEMS三轴+温度	Modbus RTU	新装设备
IEPE→数字适配器	ILA200系列	IEPE单通道	Modbus/ OPC UA /MQTT	现有传感器数字化
多通道数据源	VDS100系列	4×IEPE+转速计	OPC UA /MQTT	多通道同步、相位分析
其它

协议与输出内容

协议	适用层级	典型系统
Modbus RTU	操作层	PLC、SCADA、DCS、HMI
OPC UA	企业层	过程控制系统、EAM/ERP
MQTT	云层/企业层	物联网平台、AI/ML、数字孪生

1.5 四种输出方式对比总表

Charge

IEPE

4-20mA

数字输出

对比维度
原始信号	电荷（pC）	动态电压	电流（特征值）	数据包
供电	否	恒流源	环路	是
电缆要求	低噪声	普通同轴	普通屏蔽	网线
典型距离	<15米	50-200米	>1000米	100-1000米
诊断信息	完整波形	完整波形	单一特征值	波形/特征值
最高温度	260°C~650°C	≤165°C	≤120°C	≤120°C
耐辐射	优秀	抗辐射型号存在	一般	一般
典型应用	高温/核环境	故障诊断	保护报警	智能监测

第二部分：为什么不直接把IEPE转换为相同特性的4-20mA？

答案是：特定情况下虽然可以，但有严格限制，一般不行。

可行的场景

传感器的信号映射某种“幅值量”（如RMS、峰值）时，4-20mA可线性反映幅值变化，适用于趋势分析和报警。

不可行的场景

期待4-20mA复刻波形、频谱或相位——完全不可实现。

电流突变能否与IEPE一致？

对“一致”的理解	是否可行
RMS变化趋势一致	可行
峰值读数一致	有误差
波形形状一致	不可行

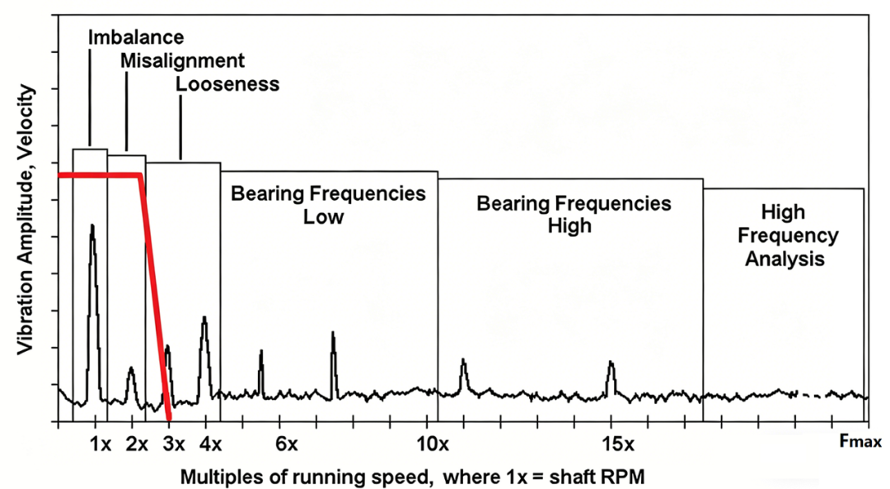

核心结论：4-20mA只能告诉你“振动有多大”，无法告诉你“振动是什么样的”。用于报警——够用；用于诊断——不够。实际应用中，IEPE需要经过低通或者带通之后，有些要经过积分才可以转换为对应的4-20mA输出信号。

第三部分：信号调理与变送模块——从传感器到控制系统的桥梁

3.1 各种转换能否实现？

转换类型	可行性	实现方式	输出信息
Charge → IEPE	可行	CC701HT或 CC712E	动态电压
Charge → 4-20mA	可行	电荷放大器 + iT150/iT300/iT301系列	特征值
IEPE → 4-20mA	可行	iT150/iT300/iT301和其它电源信号调理模块	特征值
IEPE → 数字	可行	ILA200 / VDS100 / iT301	波形/特征值
4-20mA → 波形	不可行	—	信息已丢失

3.2 IEPE → 4-20mA 变送器（Wilcoxon iT系列和各个调理模块）

型号	输入	输出	特点
iT150	IEPE加速度/速度/双输出	2×4-20mA	固定配置，即插即用，支持温度输入
iT300	IEPE（10-500 mV/g）	2×4-20mA	内置Web服务器，可配置频带/检波类型
iT301	IEPE + 温度	2×4-20mA + Modbus + 继电器	iT300功能 + 5组报警 + RS485
其它多种电源和信号调理模块可以把IEPE的输出处理为4~20mA电流环信号。

其中iT150、300、301系列关键参数：

频率响应：0.2 Hz ~ 20 kHz
ADC：24位Δ-Σ
输出类型可选：RMS、峰值、峰-峰值、真峰值
支持积分：加速度→速度→位移
DIN导轨安装，宽22.5mm

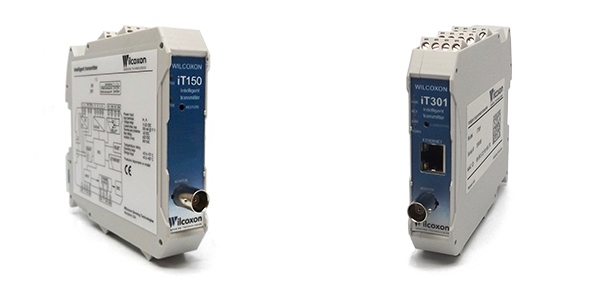

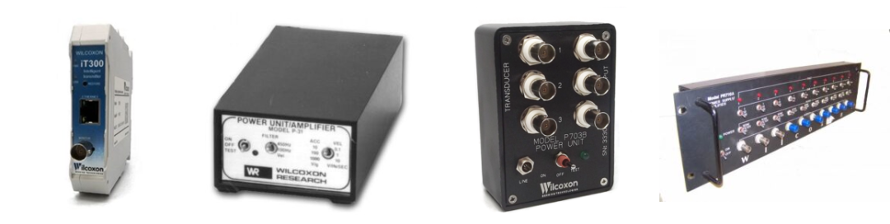

以下是几种IEPE信号调理和接口模块图示。

3.3 针对电荷输出(Charge)传感器的调理模块

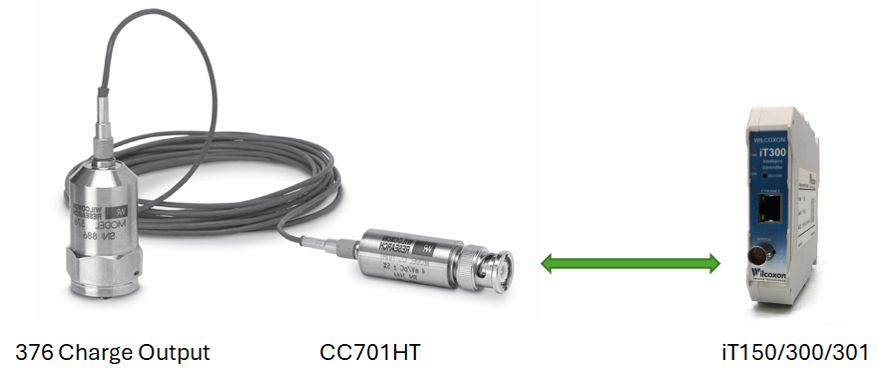

376(电荷输出型) → 短高温电缆→ CC701HT(冷区)：IEPE输出→ IEPE采集卡

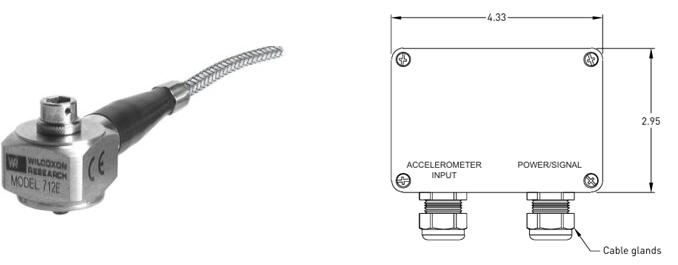

另外配套的电荷输出振动传感器712E和电荷放大套件CC712E:

产品	功能	特点
Wilcoxon CC701HT (配套376）	电荷 → IEPE	高温传感器+冷区转换器 4mV/pC, 允许源电容≤ 500pF， 376:-40°C~+260°C, CC701HT:-40°C~+100°C
Wilcoxon CC712E (配套 712E）	电荷 → IEPE	8mV/pC, 允许源电容≤1000pF，712E:-50°C~+260°C, CC712E:-50°C~+95°C
PCB MODELS 422Exx/421B3x/422M182...	电荷 → IEPE	0.1 mV/pC~20.6mv/pC, 允许原电容500~10000pC
还有很多相应的模型

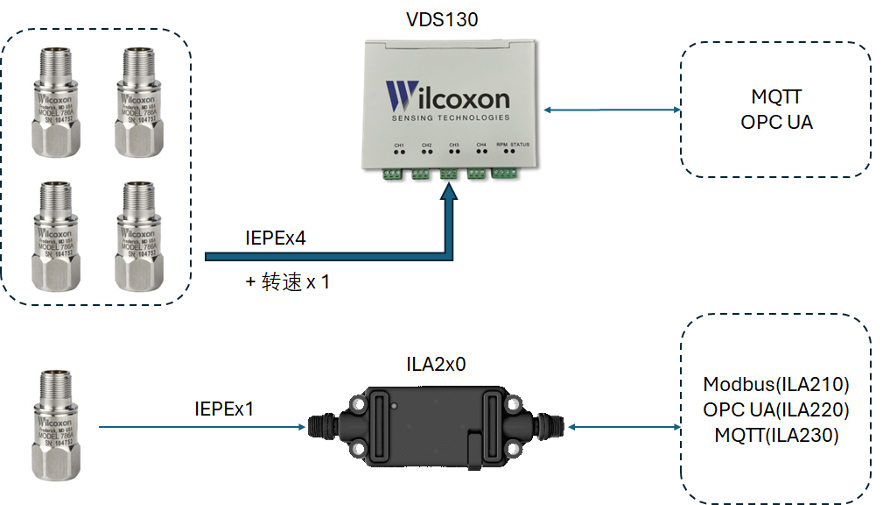

3.4 针对IEPE传感器的数字适配器

产品	输入	输出	特点
ILA2x0系列	单路IEPE	Modbus/OPC UA/MQTT	频谱+波形+19个指标
VDS130系列	4路EPE+1路转速计	OPC UA/MQTT	多通道同步，支持相位分析

第四部分：振动报警与显示模块

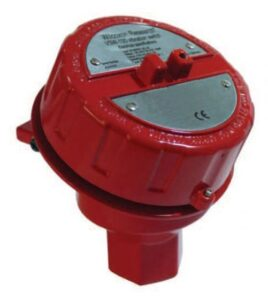

4.1 独立振动开关（VSW-100）

适用于不需要PLC的独立报警/停机场景。

参数	说明
内置传感器	压电加速度计
4-20mA输出	速度峰值，满量程可选0.75/1.5/3.0 ips
动态信号输出	100 mV/g（可做进一步分析）
继电器	2个C型触点，用于报警或停机
延时	1或5秒可选
防护等级	IP68
供电	20-30 VDC

典型应用：风机、泵的独立振动保护，无需PLC

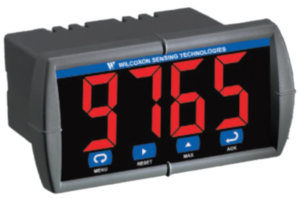

4.2 数字面板仪表（PCD100 / PCD200系列）

适用于现场显示振动值、本地报警。可以输入电流、电压或者外接RTD。

型号	输入类型	显示	输出/报警	特点
PCD100	4-20mA、±10V、热电偶、RTD	4位LED	2继电器、4-20mA输出	经济型，可提供24V变送器供电
PCD200	双通道4-20mA/电压	双行6位LED	2/4继电器、4-20mA输出、Modbus	支持数学运算（加减乘除），SunBright阳光可读

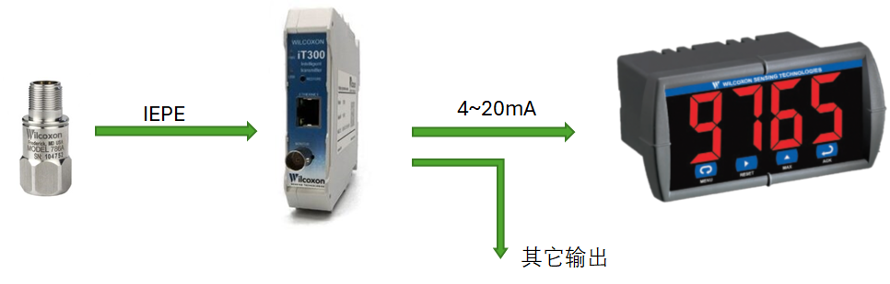

典型信号链示意：

如果大家搜索一下，可以看到网上是有一些较为成熟的IEPE接口调理电路的。

第五部分：电缆与连接器——信号链中不可忽视的一环

在振动监测系统中，电缆往往是最先失效的环节。选错电缆，信号会在传输中劣化甚至丢失。

5.1 传感器对电缆的要求

传感器类型	电缆要求	原因
Charge	必须使用低噪声电缆	高阻抗，怕摩擦电效应
IEPE	普通同轴或屏蔽双绞线	低阻抗
4-20mA	普通屏蔽电缆	电流信号

5.2 高温电缆组件（200°C，IP68）

型号系列	护套	特点
R6Q	特氟龙	标准高温，IP68
R6QI	特氟龙	电气隔离，IP68
R6QA	特氟龙	箔屏蔽+排扰线，IP67
R6W	特氟龙/Enviroprene	抗污染连接器，IP67
R6Q...AS	特氟龙+不锈钢编织	铠装保护

长度选项：16/32/64 ft

5.3 M12电缆组件（IP67）

型号	温度	芯数	特点
RM12S-0-J9T4A-16	200°C	4	屏蔽
RM12-ST-J10-10/32	125°C	2	屏蔽
RM12S-0-J84C-10	80°C	4	卷绕式

5.4 数据采集器电缆（IP65）

型号	类型	终端
R6WP-2-J88-06/10/16	直型	公头BNC
R6WP-2-J88C-06/10/16	卷绕式	公头BNC

5.5 耐辐射电缆组件

型号	特点
R6QN-0-J9T2-16/32/64	Tefzel护套，150°C
R6QNI-0-J9T2-16/32/64	同上，电气隔离

5.6 现场安装套件与散装电缆

类型	型号	用途
连接器套件	HTS KIT / R6 / R6Q	现场制作电缆
散装电缆	J9T2A / J9F / J10	200°C特氟龙/125°C Enviroprene
散装电缆（铠装）	J9T2AS	不锈钢编织
散装电缆（耐辐射）	J9T2	150°C，编织屏蔽
多芯散装电缆	J9T3A（3芯）/ J9T4（4芯）	200°C特氟龙

5.7 电缆选型快速指南

应用场景	推荐方案
高温环境（200°C）	R6Q / R6QI 系列
高温+铠装保护	R6Q...AS 系列
抗污染/潮湿	R6W 系列
M12接口设备	RM12S 系列
便携式数据采集	R6WP 系列（→BNC）
核电站耐辐射	R6QN 系列
现场自制电缆	散装电缆 + 安装套件

核心要点：

两芯电缆→单轴IEPE；四芯电缆→三轴或振动+温度传感器
Charge传感器必须用低噪声电缆，不可用普通电缆替代
高温选特氟龙护套，机械损伤风险选铠装

第六部分：系统架构示意

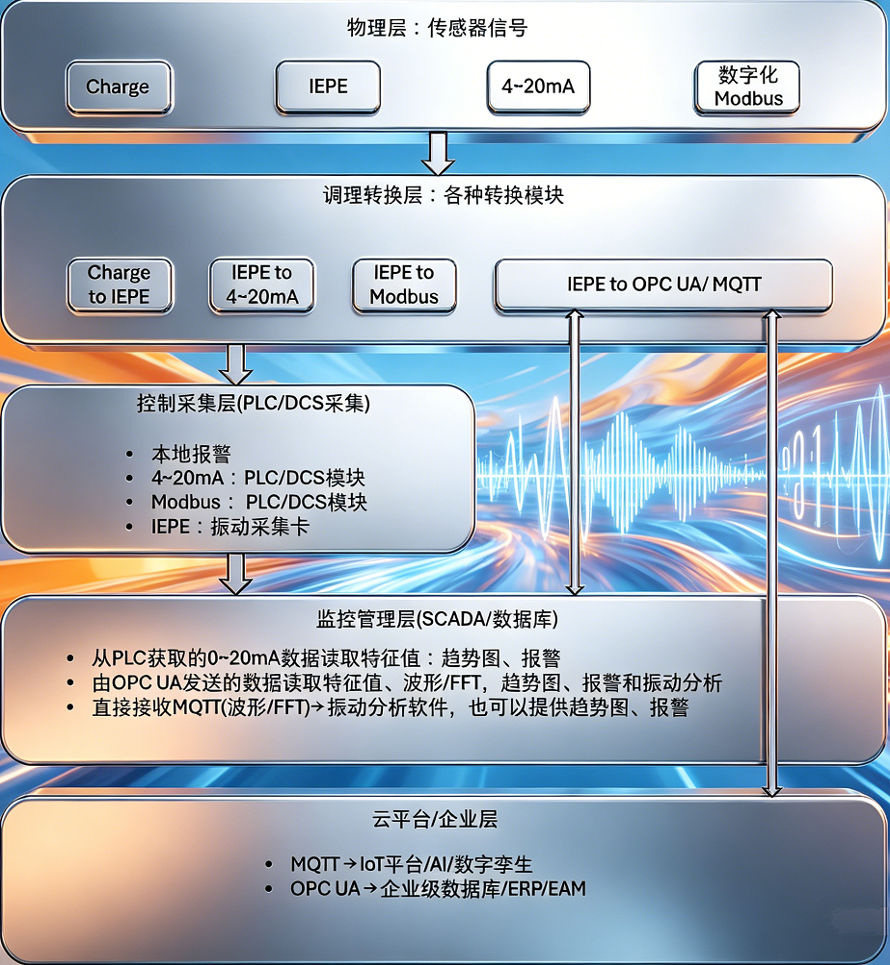

6.1 信号转换、传递链架构示意图

第七部分：选型快速参考表

您的需求	推荐方案	输出	能做频谱诊断？
独立振动报警/停机	VSW-100	4-20mA + 继电器	❌（但有动态输出）
现场显示振动值	IEPE + iT300 + PCD100/200	4-20mA + 显示	❌
高温165°C	HT78xA	IEPE	✅
高温260°C	376+ CC701HT 或者 712E+ CC712E	IEPE	✅
极端高温650°C	PCB Model 357M168(-55°C~650°C)	IEPE	✅

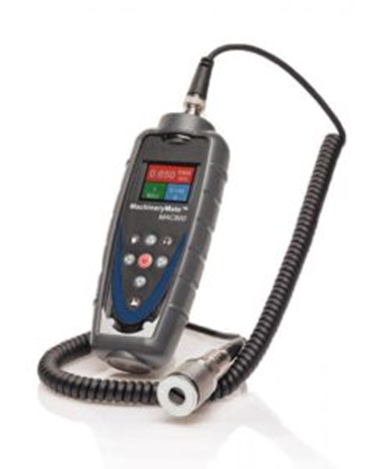

通用振动诊断	各种IEPE或MAC8xx便携诊断套件	动态电压	✅
直连PLC报警	4-20mA或 (IEPE＋iT150/30x)	4-20mA	❌ 不排除当前有IEPE输入的PLC模块*
现有IEPE信号的数字化应用	IEPE + ILA2x0	Modbus/OPC UA/MQTT	✅
现有4-20mA数字化	PCH420x	4-20mA/HART	❌
多通道+云平台	IEPEx4+ VDS130	OPC UA/MQTT	✅
三轴模拟	993x系列	IEPE	✅
三轴+Modbus	883M, 基于MEMS,3轴	Modbus RTU	✅
抗辐射	793R/797R等	IEPE	✅
本安型	多款可选	IEPE/4-20mA	✅/❌
防爆	PC420AP,VP/ PC420VP,VR	4-20mA	❌
高压隔离	HV100x/HV20x	IEPE	✅
其它：超低频，水下加速度检测，超高灵敏度(比如地震检测)，低温超低温

* 可以网上搜索IEPE接口电路参考设计。

结语

核心要点回顾

问题	答案
4-20mA能表征什么？	RMS、峰值、峰-峰值、真峰值、带通RMS
4-20mA能传多远？	24V供电下数公里可行
IEPE能传多远？	中频50-200米，高频<20米
Charge能传多远？	<15米（受转换器电容限制）
电流突变能跟上IEPE吗？	趋势可以，波形不行
为什么不用4-20mA做诊断？	会丢失波形信息，报警可用、诊断不够
波形和特征值能互转吗？	波形→特征值可以，反之不行
电缆随便用可以吗？	Charge必须用低噪声电缆
