随着Smart factory化的发展，工业自动化（FA，Factory Automation）对设备小型化、可靠性以及高耐热性的要求越来越高，设备电路需要不断扩大静电容量和耐电压规格的高耐压化陶瓷电容器产品。

实际应用中的FA电路，特别是其中的电源及逆变器，应该怎样去选择村田电容器呢？

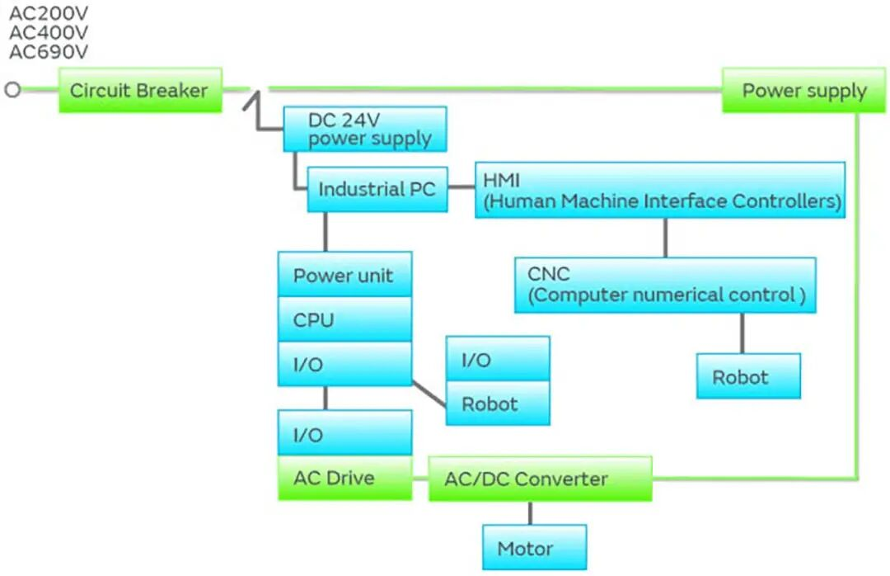

下图是一个常见工业自动化（FA）框图。由PLC、变频驱动器、AC交流电机、多种电源等构成。

图1. 工业自动化一般的框图

这些设备电路中对电容器的小型化、可靠性的要求不断提高。这里，我们依次推荐下列电路中的村田电容：

AC/DC、DC/DC转换器

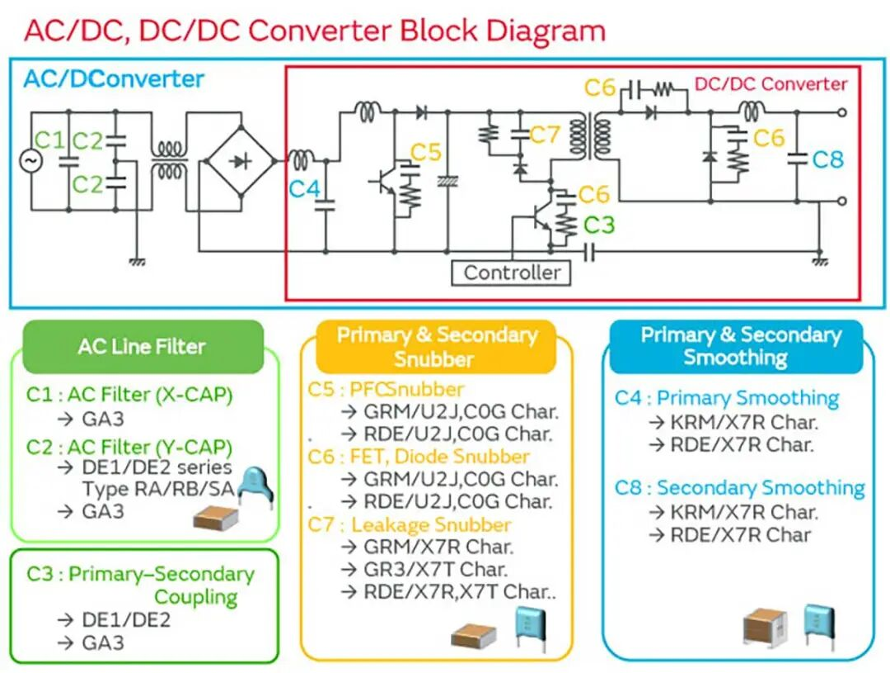

下图是AC/DC转换器、DC/DC转换器的一般电路框图。

图2. AC/DC DC/DC 转换器框图

首先，上图左AC线滤波电路，滤波器（C1、C2）和一次二次结合的耦合电容有必要使用取得安全规格认证的电容器。

具体推荐如下：

AC线滤波电路中选择村田电容时，AC400V额定、AC500V额定新产品适用于AC400V、AC690V的AC/DC变频器。

其次，图2中缓冲用电容器（C5、C6）为安装高频开关，要求使用低损耗电容器。因此向您推荐温度补偿型（Class1）电容器。

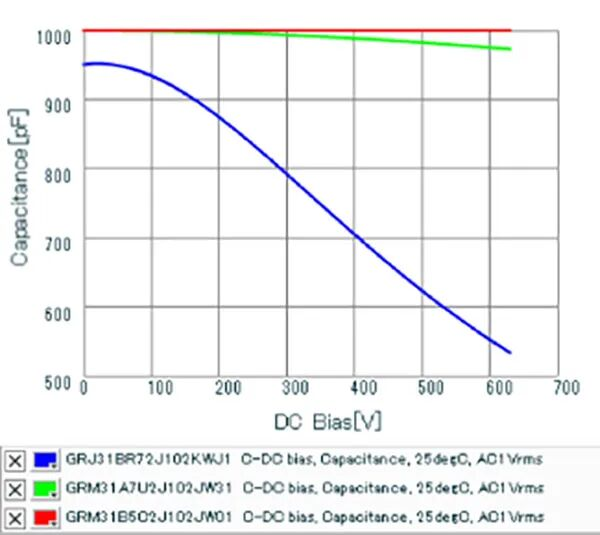

另一方面，图2的C7因为要求去除高频的噪声成分，所以需要高容量。向您推荐高介电常数系统（Class2）的电容器，根据不同用途选择适合的温度特性（如下图）。

图3. 不同温度特性、DC偏置事例

具体推荐型号如下：

第三，图2中平滑用电容器（C4、C8）为除去低频噪声，要求使用较大容量的电容器。推荐如下：

逆变器电路

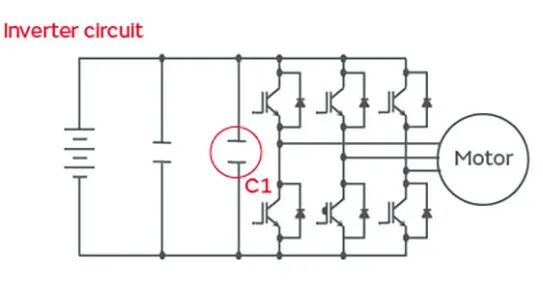

以下是逆变器的一般电路事例。

图4 逆变器电路

缓冲电容器（C1）要求除去高频的噪声成分。推荐器件如下：

断路器用电源

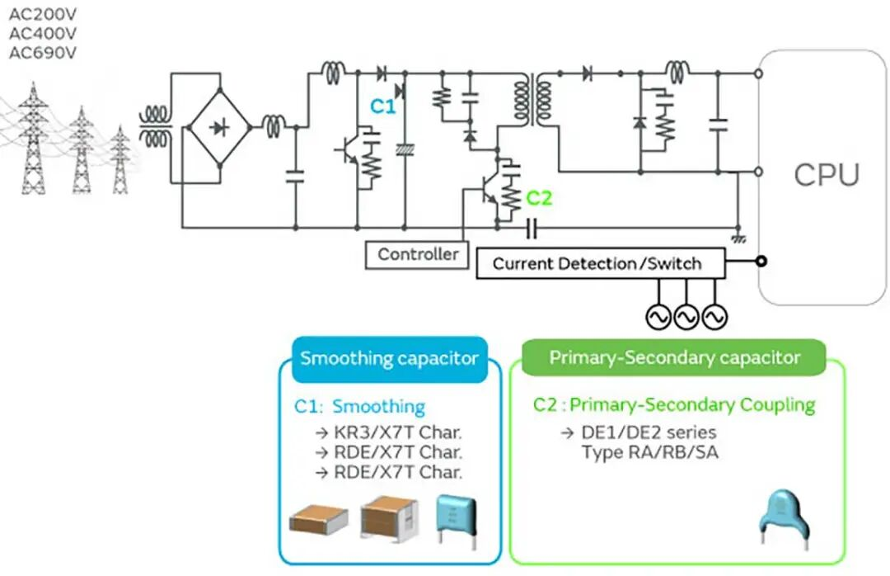

下图是用于断路器的电源的电路示例。

图5 断路器用电源电路

①平滑用电容器（C1）为除去低频噪声，要求使用较大容量的电容器。推荐如下：

图5中的②一次二次耦合的耦合电容（C2）中有必要使用取得安全规格认证的电容器。

AC500V额定、AC400V额定产品因为其高的脉冲耐性，适用于断路器用电源用途。村田推荐电容如下：
