PCB表面到底要不要铺铜？很多人一键铺满，反而埋下EMI隐患

在PCB设计里，有一个问题经常被讨论：

表面到底应不应该铺铜？

有人认为，板子空着不铺铜就是浪费，铺满GND看起来更稳定；
也有人认为，尤其是高速板，表面铜皮乱铺，反而可能影响阻抗、增加EMI风险。

其实，PCB表面铺铜没有绝对答案。

真正专业的判断不是“铺不铺”，而是要看：
这块铜有没有作用？有没有可靠接地？会不会被切碎？会不会影响信号和焊接？

表面铺铜并不是没有意义。很多情况下，合理铺铜确实能改善PCB的整体性能。

首先，表面铺铜可以给部分信号提供一定的屏蔽作用。特别是一些低速信号、模拟信号或者对干扰比较敏感的区域，如果周围有接地良好的铜皮，可以起到一定的噪声抑制作用。

其次，铜的导热能力比较好。对于电源区域、功率器件周边、发热芯片附近，合理铺铜可以帮助热量扩散，降低局部温升。

另外，从PCB加工角度看，铜箔分布更均匀，也有助于减少板子在回流焊过程中因为受热不均产生的翘曲变形。

所以，铺铜本身不是问题。

问题在于：
你铺出来的铜，是真的有用，还是只是看起来很满？

如果铜皮接地良好、面积完整、回流路径清楚，它就是有效的GND补强。
如果铜皮被走线和器件切得支离破碎，那它不但没什么帮助，还可能带来新的问题。

很多PCB表面铺铜后，看起来红红绿绿一大片，好像GND很完整。

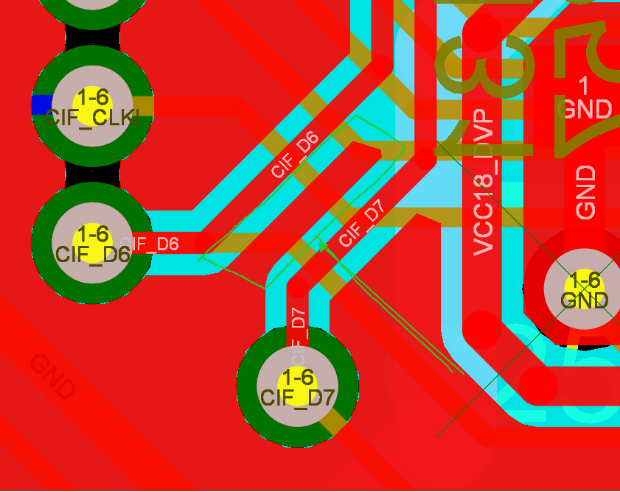

但放大一看，会发现铜皮被器件、过孔、信号线切成很多细长的小块。有些铜皮只连了一点点地，有些甚至形成孤岛铜。

这种铜皮就很麻烦。

因为它没有形成稳定的低阻抗回流路径，反而可能像一根小天线一样，把噪声辐射出去，最后造成EMI问题。

尤其是细细长长的碎铜，更要注意。
这种铜皮看起来面积不大，但如果连接不好、位置又靠近高速信号、时钟线、电源开关节点，就可能成为干扰源。

所以表面铺铜之后，一定要做清理：

• 孤岛铜要删除；


• 细长碎铜要删除；


• 接地不良的铜皮要处理；


• 必要时通过软件功能移除死铜。

• 不要让“铺铜”变成“铺隐患”。

表面铺铜还有一个很容易被忽略的问题：焊接。

如果元器件焊盘和大面积铜皮直接全连接，焊接时热量会被铜皮快速带走。这样焊盘温度不容易上来，就可能导致焊接困难、返修困难，甚至出现虚焊风险。

所以对于很多普通贴片元件，通常不会直接全连接大面积铜皮，而是采用十字连接，也叫热连接。

十字连接的好处是：

• 既能保证焊盘和铜皮电气连接，


• 又不会让热量被大面积铜皮过快吸走，


• 焊接和返修会更友好。




当然，大电流焊盘、功率器件焊盘、电源输入输出焊盘，情况不一样。
这类位置更关注载流能力和散热能力，很多时候需要更强的铜连接。

所以焊盘连接方式也不能一刀切。

普通小信号、小电流器件，要考虑焊接可靠性；
大电流、电源、功率区域，要考虑载流和散热能力。

如果是两层板，表面铺铜通常是比较有必要的。

原因很简单：两层板没有完整的内层地平面，信号回流路径本身就不如多层板稳定。

• 一般做法是：


• 底层尽量铺成完整GND；


• 顶层主要放器件、电源线和信号线；


• 再通过地过孔把上下层GND连接起来。




这样可以让地更连续，也能改善部分信号的回流路径。

尤其是普通控制板、电源板、接口板、MCU小板，合理铺铜对稳定性和抗干扰能力都有帮助。

但两层板铺铜也不是随便铺满就行。

关键要看三点：

• 第一，GND是否连续；


• 第二，信号下方有没有参考地；


• 第三，上下层地有没有通过足够的地过孔连接。




如果一条信号线下面的地被切断，回流电流就要绕路。回流路径一绕远，环路面积变大，噪声和辐射也会增加。

所以，两层板铺铜的核心不是“填满空白区域”，而是让GND尽量完整。

到了多层高速数字板，情况就不一样了。

很多多层板内部已经有完整的电源平面和地平面。对于高速信号来说，真正重要的是下方连续的参考平面，而不是旁边随便铺一块铜。

比如微带线，如果它和参考地平面的距离很近，信号回流电流会优先走信号线正下方的参考平面。因为这条路径阻抗最低、回流最直接。

这时，表面旁边的铜皮不一定能明显降低串扰。
如果铜皮离高速线太近，反而可能改变信号线的特征阻抗。
如果铜皮又不连续，还可能造成局部阻抗不连续。

这就是为什么高速板不能盲目表面铺铜。

尤其是DDR、MIPI、USB、HDMI、PCIe、以太网等高速区域，铺铜更要谨慎。
不是不能铺，而是要确认它不会影响阻抗、不会割裂参考、不会形成碎铜。

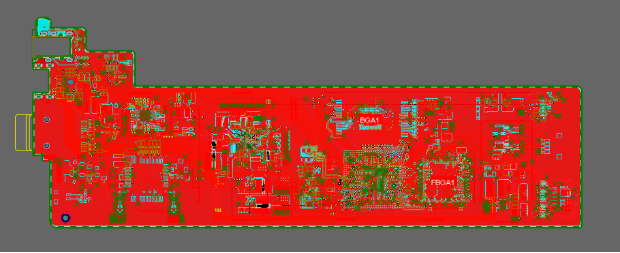

如果表层器件很多、信号线很多，铺完以后铜皮被切得七零八落，那就不建议强行铺铜。
如果表层比较空旷，出于加工铜平衡、局部屏蔽或工艺要求需要铺铜，也要和高速线保持足够距离。

工程上常用一个经验：

铜皮与高速信号线的距离至少保持4W以上。

这里的W指的是线宽。
比如线宽4mil，铜皮到信号线的距离就尽量不要小于16mil。具体数值还要结合阻抗要求和板厂工艺来确认。

可以简单按场景判断。

1. 两层板，建议铺铜

两层板缺少完整参考平面，铺铜可以改善GND连续性和回流路径。
重点是让地更完整，而不是单纯追求铺满。

2. 电源区域，建议合理铺铜

电源输入、输出、大电流路径、功率器件周围，铺铜可以降低阻抗、提升载流能力、帮助散热。

但要注意，电源铜皮要短、粗、顺，不能形成细长绕路。

3. 模拟和高阻抗区域，可以铺铜

模拟电路、ADC采样、电源反馈、高阻抗节点，周边有干净的接地铜皮，能起到一定屏蔽作用。

但前提是地要干净，不能让数字噪声回流从这里穿过。

4. 多层高速数字板，谨慎铺铜

如果内层已经有完整GND和PWR平面，表面铺铜的收益可能并不明显。
处理不好，还可能影响阻抗、制造碎铜、增加EMI风险。

PCB表面到底要不要铺铜？

可以记住这几句话：

• 两层板，通常要铺，重点是保证GND连续。


• 电源区，可以铺，重点是载流能力和散热。


• 模拟、高阻抗区域，可以铺，重点是屏蔽和干净回流。


• 多层高速板，不要盲目铺，重点是阻抗连续和参考平面完整。


• 孤岛铜、细长碎铜、接地不良的铜皮，该删就删。

• 表面铺铜不是为了让PCB看起来更满。

真正有价值的铺铜，是让电流回得更顺、热量散得更快、噪声变得更小。

所以，PCB设计里最重要的不是会不会一键铺铜。

而是你要知道：

哪里该铺，哪里不该铺，铺完之后怎么检查。

这才是工程经验。
