高速PCB真正容易翻车的地方:不是线宽,而是回流路径

来源:凡亿PCB

发布时间:2026-07-03

很多工程师在做高速PCB时,第一反应往往是:线宽算了吗?阻抗控了吗?差分等长了吗?

这些当然重要。

但在真实项目里,很多高速问题并不是因为线宽差了0.1mil,也不是因为差分线多绕了几毫米,而是因为一个更容易被忽略的点:

信号走过去了,但回流路径没跟上。

高速信号不是一根线在“单独工作”。它一定存在对应的回流电流。信号电流走在表层或内层走线上,回流电流通常会沿着相邻参考平面返回。频率越高,回流电流越倾向于贴着信号线正下方走。

所以,高速PCB设计不是只看“信号线怎么走”,还要看:

信号线下面有没有连续参考平面?
换层时回流电流有没有路可走?
跨分割、跨空洞、跨岛时回流路径有没有被切断?


1. 为什么低速板没事,高速板就出问题?


在低速设计里,回流电流可能会沿着阻抗较低的路径返回,看起来“绕一点”也能工作。

但高速信号的边沿很快,高频分量丰富。此时回流电流会优先沿着最小环路面积的路径流动,也就是尽量贴近信号线下方的参考平面。

如果参考平面连续,信号电流和回流电流形成的环路面积小,辐射小,阻抗也更稳定。

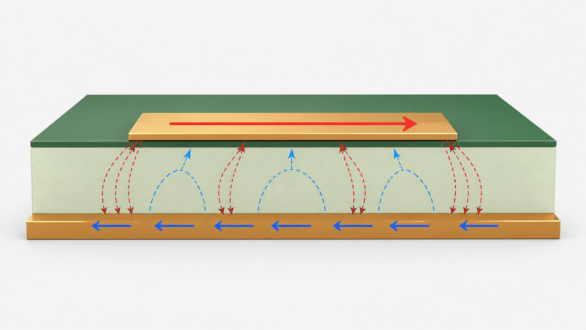

图1:连续参考平面下,回流电流贴近信号线下方返回


如果参考平面被割裂,回流电流就必须绕路。结果就是:

  • 环路面积变大

  • 阻抗突变

  • 串扰增加

  • EMI风险上升

  • 波形出现反射、过冲、振铃

  • 高速接口稳定性下降

很多时候,问题不是线没有“走通”,而是电流回不来。


2. 最常见的坑:高速线跨参考平面分割


比如一根高速信号线从完整GND上方走过,突然跨过了一个分割缝,或者从GND参考区域跨到另一个不连续区域。

从PCB视觉上看,线是连着的,没有DRC错误。

但从高速电流角度看,参考路径断了。

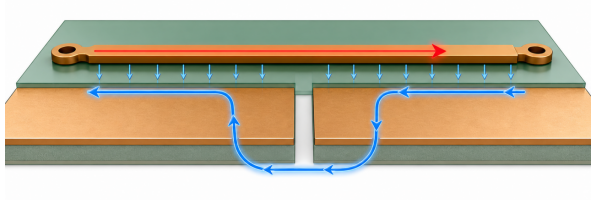

图2:高速线跨参考平面分割后,回流路径被迫绕远


这时回流电流无法继续沿着信号线正下方返回,只能从旁边寻找电容耦合路径、地过孔、去耦电容或绕行路径。路径一变长,环路面积就变大,信号完整性和EMI问题就容易出现。

设计建议:

高速线尽量不要跨参考平面分割。
如果必须跨分割,需要在跨越位置附近提供合理的回流桥接路径,例如合适位置的去耦电容或地连接结构。
关键高速接口优先保证参考平面完整,而不是为了布线方便随意切割平面。


3. 过孔换层时,别只看信号过孔


高速线换层是很常见的操作,但很多人只关注信号过孔本身,比如孔径、反焊盘、残桩、阻抗连续性。

其实还有一个很关键的问题:

信号换层后,参考平面也可能变了。

例如信号从L1走线,参考L2的GND;通过过孔换到L4走线后,可能参考L3或L5。如果换层前后的参考平面不是同一个连续地平面,回流电流就需要找到新的返回路径。

如果旁边没有地过孔,回流路径会被迫绕远。

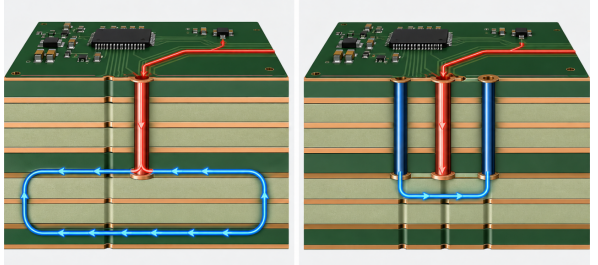

图3:信号过孔换层时,附近地过孔能帮助回流路径完成切换


所以高速信号换层时,建议在信号过孔旁边放置伴随地过孔,也就是常说的 stitching via / return via,让回流电流顺利完成参考层切换。

经验建议:

  • 高速信号过孔附近放地过孔

  • 差分对换层时,两根线附近都要关注回流路径

  • 地过孔距离不要太远,否则回流路径仍然会变大

  • 高频越高、边沿越快,越要重视过孔区域的返回路径

4. “包地”不是万能,连续参考才是重点


有些工程师看到高速线,就习惯性两边包地、打地过孔。

这不是不能做,但要先想清楚目的。

包地真正有价值的地方,不是“看起来更高级”,而是帮助控制串扰、提供屏蔽、改善局部回流路径。但如果信号线下方的参考平面本身不连续,仅仅在旁边放几根地线,并不能完全解决问题。

优先级应该是:

第一,保证相邻参考平面完整。
第二,控制走线阻抗和间距。
第三,在关键区域增加合理的地过孔和屏蔽结构。
第四,再考虑是否需要包地。

不要把“包地”当成补救所有高速问题的万能药。


5. 高速PCB检查清单


在项目评审时,可以重点检查下面几个问题:

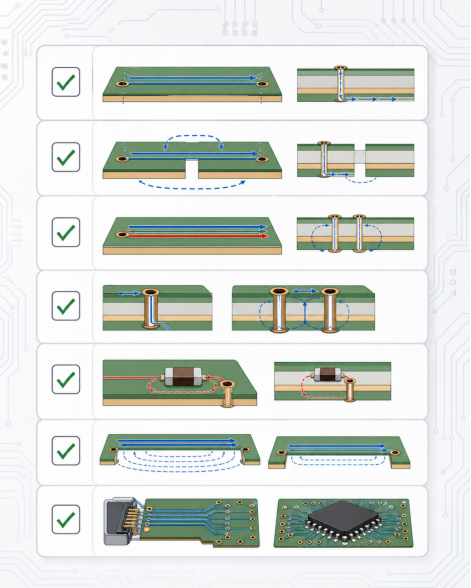

图4:高速PCB回流路径检查清单视觉卡


  1. 高速线下方是否始终有连续参考平面?

  2. 高速线是否跨过GND/POWER分割?

  3. 差分线换层时,旁边是否有合理的地过孔?

  4. 信号过孔是否带来明显阻抗突变或残桩问题?

  5. 高速接口附近的去耦电容是否靠近电源管脚和回流路径?

  6. 是否存在长距离绕行的回流路径?

  7. 板边、高速连接器、BGA扇出区域是否有参考平面破碎问题?

如果这些点没有检查,只靠DRC通过,风险仍然很高。


结语


高速PCB设计不是“线连上就行”,也不是“阻抗算对就万事大吉”。

真正稳定的高速设计,看的不是一根线,而是一条完整的电流路径。

信号从哪里走,回流从哪里回;
信号在哪里换层,回流在哪里换层;
信号经过哪里,参考平面是否一直跟着它。

把这几个问题想清楚,很多SI、EMI和调试阶段的疑难问题,其实在布局布线阶段就已经被提前解决了。
