从结构工程视角综述GeSn红外光电探测器

红外探测技术是国防安防、光通信、生物医疗、环境监测与自动驾驶领域的核心支撑。传统高性能红外探测器依赖InGaAs、HgCdTe等III‑V、II‑VI族化合物，虽性能优异，但与硅基CMOS工艺兼容性差、制备成本高、集成密度低，难以满足大规模消费电子与片上光电子集成的需求。锗锡（GeSn）合金作为IV族半导体，具备与硅工艺完全兼容、晶格与能带连续可调、高载流子迁移率与吸收系数等独特优势，当锡（Sn）组分超过8%–10%可实现间接带隙向直接带隙转变，探测光谱覆盖近红外、短波红外至中红外波段，成为硅基红外集成探测系统的理想候选材料。GeSn探测器的性能上限高度依赖器件结构设计，结构工程直接决定光吸收、载流子输运、暗电流抑制与响应速度的协同优化。近年来，从传统p‑i‑n二极管到量子阱、纳米线、谐振腔增强与超构表面集成结构，GeSn探测器通过多层次结构创新持续突破性能瓶颈。

近日，绍兴大学的科研团队基于结构工程视角，系统梳理GeSn材料外延与缺陷调控基础、经典器件架构演进、高性能结构强化策略，对比主流红外探测器性能差距，并展望未来发展方向，为硅基高性能红外探测器件的研发提供系统性参考。相关研究成果以“Evolution and outlook of GeSn infrared photodetectors: structural engineering perspectives—a review”为题发表在Journal of Materials Science: Materials in Electronics期刊上。

GeSn材料外延与缺陷工程基础

GeSn器件的性能根源由材料生长质量决定，其核心挑战在于Sn在Ge中平衡固溶度极低（<1%）、Ge与α‑Sn晶格失配高达14.7%，易引入高位错密度与缺陷，直接导致暗电流飙升、响应度下降。

主流非平衡生长技术分为三类：（1）减压化学气相沉积（RPCVD）；（2）分子束外延（MBE）；（3）快速熔融再结晶（RMG）与键合技术。应变管理是降低缺陷密度的核心：中等Sn组分器件采用Ge虚拟衬底降低位错；高Sn组分器件需组分渐变缓冲层分散失配应变；反向渐变缓冲层可通过引入张应力将穿透位错推向衬底边缘，将位错密度降至饱和极限以下。低维纳米结构（纳米线、量子点）可通过弹性弛豫完全避免位错，实现远超平面薄膜的高Sn组分稳定掺入。

GeSn红外探测器的经典器件架构

GeSn探测器依托三类经典结构实现光电转换，分别适配不同场景需求。这三类经典结构已实现短波红外高效探测，但高Sn组分下缺陷诱导暗电流与吸收‑速度权衡问题仍未解决，亟需结构工程突破。

p‑i‑n光电二极管

p‑i‑n结构是最主流的GeSn探测器架构，分为垂直与横向两类：（1）垂直p‑i‑n：采用Ge/GeSn/Ge或全GeSn异质结，通过调控i层Sn组分与厚度实现光谱拓展。全GeSn结构可将截止波长延伸至2800 nm，1550 nm响应度达0.235 A/W，有效抑制界面缺陷复合，但三维堆叠结构与平面CMOS工艺兼容性有限。（2）横向p‑i‑n：p/i/n区域平面排布，与波导集成后可解耦光吸收长度与载流子渡越时间，在GeSnOI衬底上实现1550 nm响应度0.48 A/W、3 dB带宽3.8 GHz，适配片上光互连。

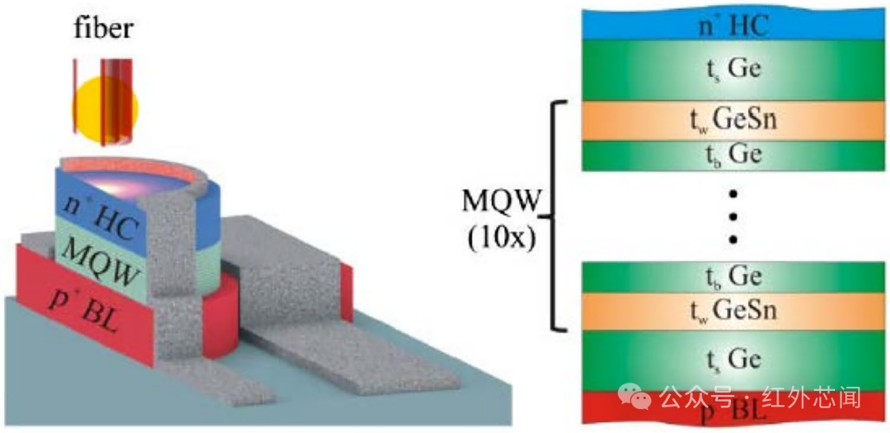

图1 p‑i‑n光电二极管

金属‑半导体‑金属（MSM）探测器

MSM结构具有平面工艺兼容、低结电容、高速潜力突出的优势，电极间距可缩小至亚微米级，渡越时间限制带宽理论可达百GHz。受限于肖特基接触暗电流高与金属遮光效应，量子效率低于p‑i‑n结构，1550 nm响应度0.39 A/W、带宽1.4 GHz，更适用于高速低灵敏度场景。

异质结光电晶体管（HPT）

HPT利用晶体管内增益实现高灵敏探测，无雪崩随机噪声，信噪比优于APD。二维材料/GeSn混合维异质结（n‑MoSe₂/p‑Ge/GeSn MQW/n‑Ge）可大幅提升注入比，1550 nm响应度达1.3 A/W，暗电流密度低至7.87×10⁻³ mA/cm²，成为弱光探测的优选结构，但工艺复杂度高、带宽受限。

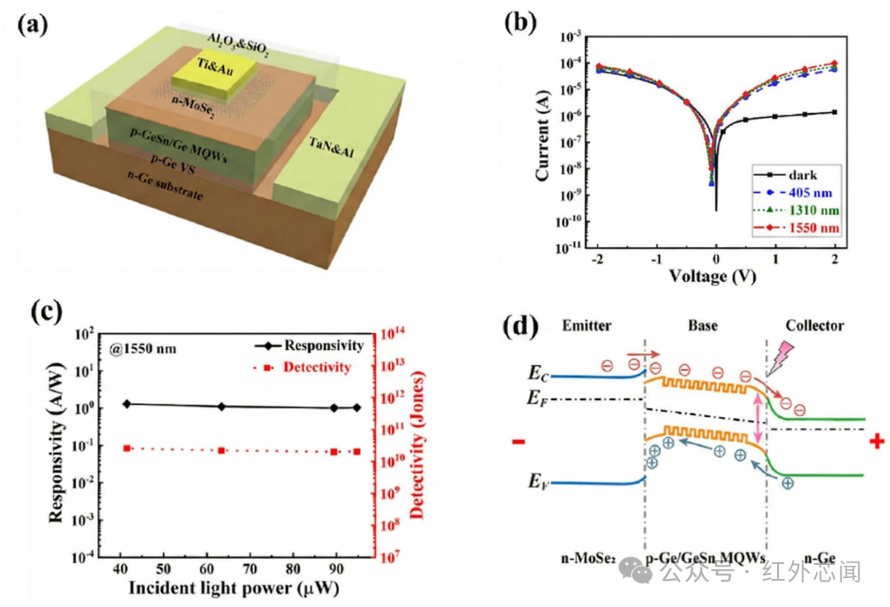

图2 异质结光电晶体管

结构工程赋能GeSn红外探测器性能突破

结构工程从量子限域与光场调控两大维度，破解GeSn材料本征缺陷带来的性能瓶颈，实现响应度、带宽、暗电流与探测波长的协同提升。

量子限域结构：应变调控与载流子限域

多量子阱（MQW）是最成熟的量子限域方案，GeSn/Ge或GeSn/SiGeSn周期结构可实现应变平衡，将临界厚度提升一个数量级，有效抑制位错。8% Sn组分GeSn/Ge MQW器件暗电流密度低至16.3 mA/cm²，带宽突破10 GHz，是2 μm波段高速探测的标杆结构；GeSnC三元MQW理论可将截止波长拓展至2900 nm，响应度达1.39 A/W，为中红外探测提供新路径。

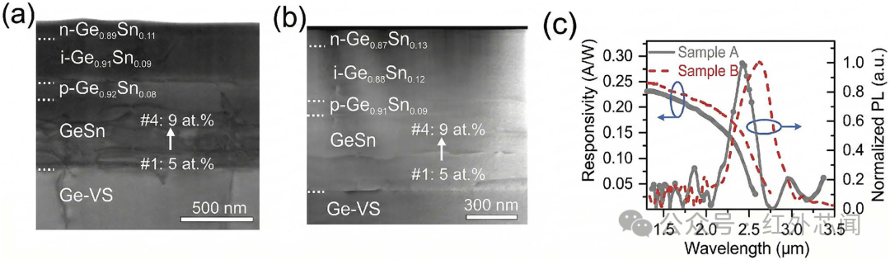

图3 GeSn多量子阱光电探测器

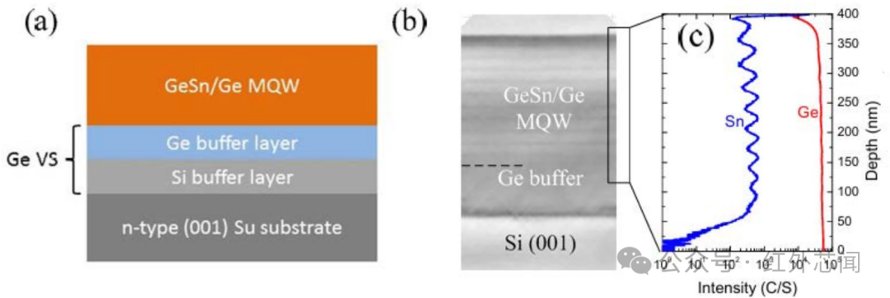

图4 GeSn/Ge多量子阱光电探测器

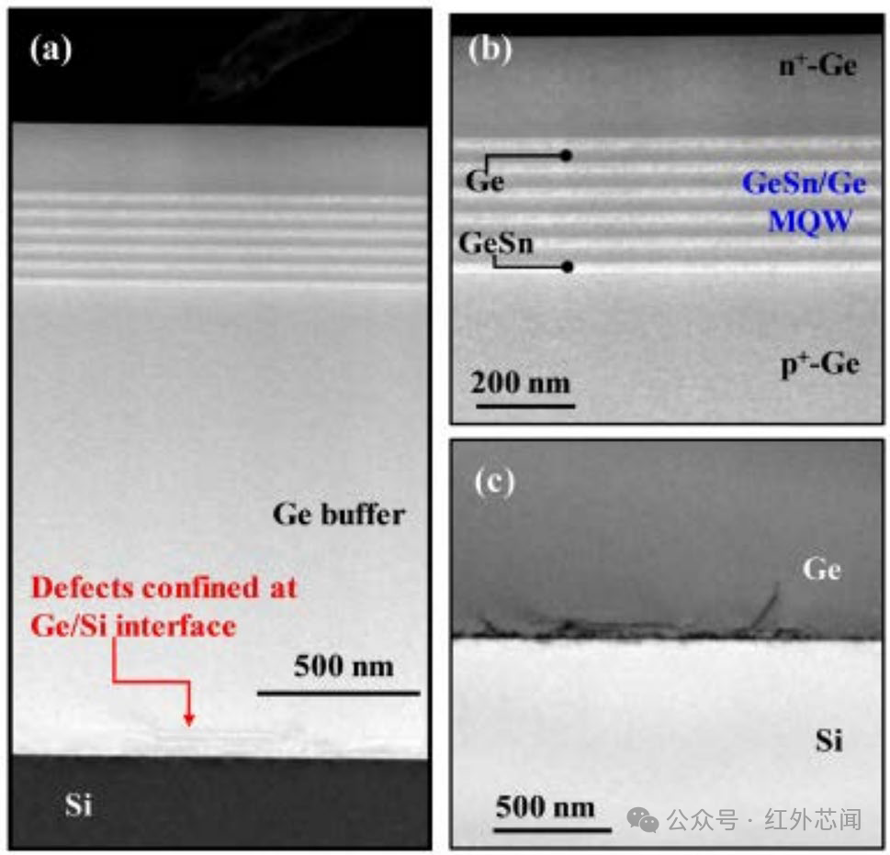

图5 外延层叠结构的横截面透射电镜图像展示了GeSn与Ge之间量子阱清晰界面

低维纳米结构（纳米线、量子点）利用几何弹性应变弛豫，实现无缺陷高Sn组分材料。GeSn核壳纳米线响应度高达70.8 A/W，铁电栅调控可将暗电流抑制85%；量子点借助量子限域效应实现离散能级调控，载流子波函数重叠率超96%，但表面态导致噪声偏高，仍处于基础研究阶段。

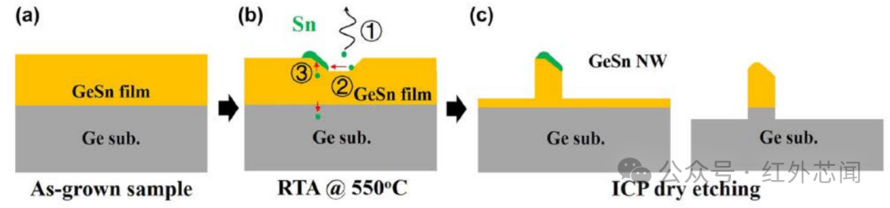

图6 GeSn纳米线的制备工艺示意图

光捕获结构：突破吸收‑速度权衡

谐振腔增强（RCE）结构将薄吸收层置于法布里‑珀罗微腔中，通过多次反射延长光程，在不增加吸收层厚度的前提下提升量子效率，解耦响应度与带宽。SOI基GeSn RCE探测器在1815 nm实现比探测率1.92×10¹⁰ Jones，响应度提升3倍；Au底反射镜方案可将1630 nm响应度提升4.5 倍，带宽达36 GHz。

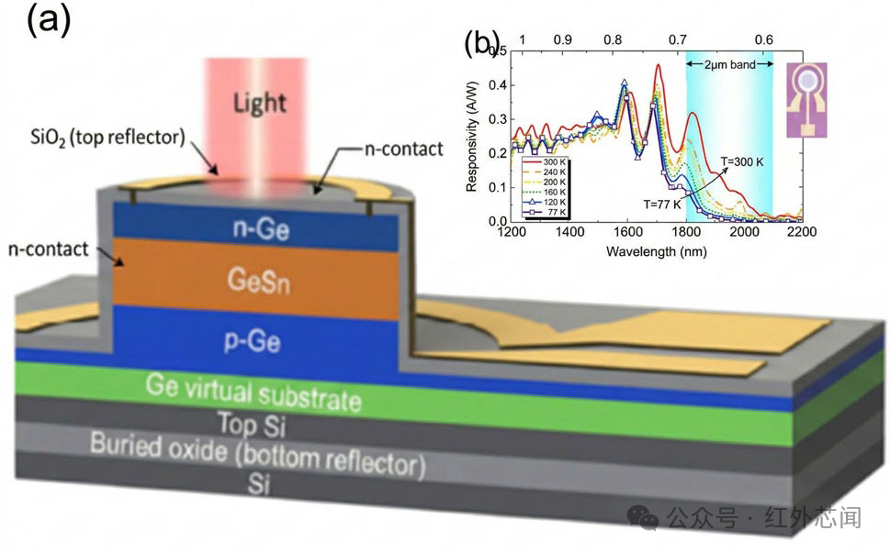

图7 GeSn p-i-n谐振腔增强型光电探测器

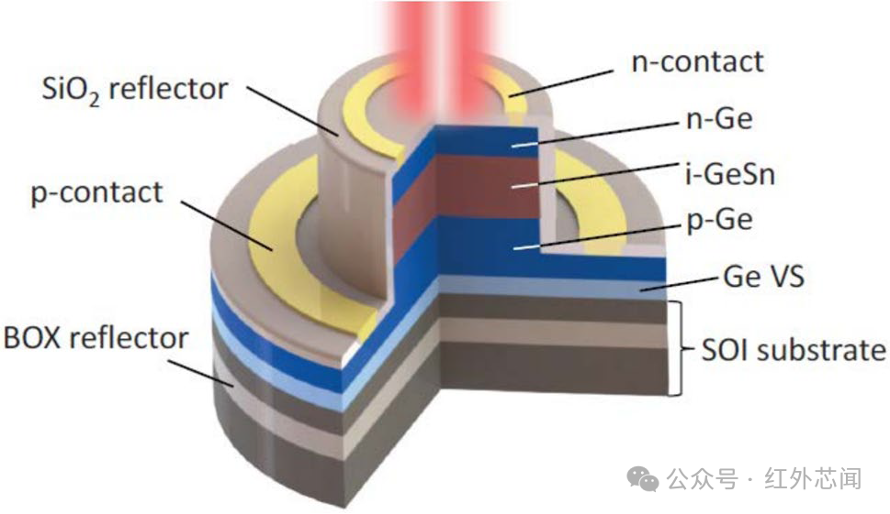

图8 GeSn 谐振腔增强光电探测器

光子晶体与超构表面利用导模共振与米氏共振实现平面光场局域，全介质超构表面无金属损耗、CMOS兼容。GeSn/Ge MQW集成纳米孔阵列超构表面，2000 nm响应度提升10.5倍，比探测率达5.34×10⁹ Jones，带宽同步提升35%，实现多指标协同优化，是最具产业化潜力的光捕获方案。

未来发展方向与展望

与商用InGaAs、HgCdTe探测器相比，GeSn探测器在CMOS兼容与成本上具备绝对优势，但性能仍存在差距，主要发展方向包括：（1）材料极限突破，开发超临界流体‑液‑固（SFLS）生长技术，强制提升Sn固溶度；引入C、Si构建四元合金，实现应变与带隙独立调控；发展原位缺陷钝化技术，抑制Sn空位与位错，将暗电流再降低1–2个数量级。（2）单片集成与系统应用，推进GeSn探测器与硅基晶体管、波导、调制器单片集成，构建全硅光电子芯片；面向数据中心、芯片间光互连开发高速2 μm波段探测器；面向气体传感开发中红外单片光谱系统，实现低成本便携式检测。（3）新型结构与功能拓展，研发栅控可调谐探测器，实现光谱与偏振动态调控；开发柔性GeSn纳米膜探测器，适配可穿戴红外传感；结合量子点结构进军单光子探测，拓展量子通信应用场景。

总结

GeSn红外探测器依托CMOS兼容优势，已成为硅基红外光电子集成的核心技术路线，其发展历程是材料外延优化、经典结构验证、结构工程突破的递进过程。结构工程从量子限域与光场调控两大维度，有效缓解了高Sn组分、低缺陷密度、高速响应与高灵敏度的固有权衡，使GeSn器件在2 μm短波红外波段实现高速、低噪声、高响应度的综合性能，部分指标逼近商用延伸波长InGaAs水平。当前，GeSn探测器仍面临缺陷诱导暗电流、Sn组分提升受限、热稳定性不足等核心瓶颈，未来需依托材料生长创新、低维结构优化与超构表面集成，持续向中红外拓展、向室温高灵敏迈进。随着工艺成熟与结构创新深化，GeSn探测器将在高速光通信、便携式红外传感、车载夜视与片上光互连领域实现产业化应用，成为下一代硅基红外光电子系统的核心支撑。
