深入解析直方图在红外热成像中的应用

在安防监控、工业检测、医疗诊断乃至军事侦察等领域，红外热成像技术早已成为不可或缺的核心手段。然而，面对一幅从探测器输出的红外图像，工程师如何快速判断图像质量的优劣？如何评估对比度是否充足、动态范围是否合理、温度分布是否均匀？这一切，都离不开一个看似简单却极具洞察力的工具——直方图。

直方图就是红外图像的"人口普查报告"。它统计了图像中每一个灰度级对应的像素数量，将整幅图像的亮度分布规律呈现出来。理解直方图，不仅是图像处理工程师的基本功，更是红外系统调试、非均匀性校正（NUC）、自动增益控制（AGC）等核心算法背后的逻辑基础。

红外图像的特点

红外图像与日常见到的可见光图像有着本质的不同。

• 只有灰度，没有色彩

红外图像表征的是景物的温度分布，反映目标及背景向外辐射能量的差异。与可见光图像的色彩分量不同，红外图像仅有一个灰度分量。

• 分辨率相对较低

受制于红外探测器靶面的加工工艺，红外图像的分辨率普遍低于可见光相机。目前市场上640×512规格最为常见，1280×1024已属高分辨率产品。这意味着红外图像本身细节信息就相对有限，图像处理时更需要谨慎对待每一个像素。

• 传输过程中的图像退化

红外辐射在传输过程中，会受到传输距离、大气吸收与散射的影响，导致图像对比度下降、边缘模糊、细节丢失、灰度层次被压缩。

• 多种噪声叠加

红外成像系统会给图像带来多种噪声，包括热噪声、散粒噪声、固定图案噪声等。

什么是灰度直方图？

灰度直方图（Histogram）是灰度级的统计函数。它统计图像中每一个灰度级对应的像素数量，描述各灰度值在图像中出现的频率分布。

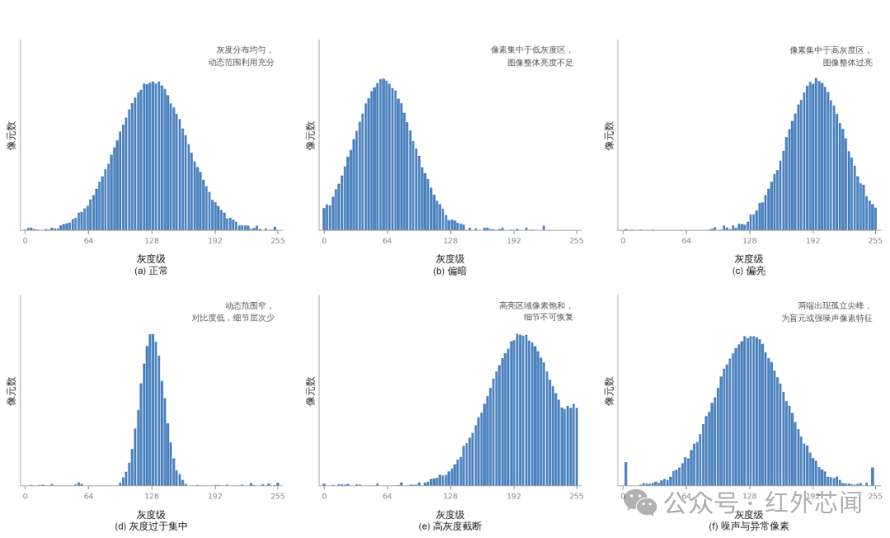

图1 直方图分布

一幅图像的直方图，能直观反映出以下关键信息：

• 亮度分布：均值偏左，图像整体偏暗；均值偏右，图像整体偏亮。结合均值和灰度分布的形状，可以快速判断曝光是否合理、探测器偏置是否正常。

• 对比度：直方图分布越宽，说明图像中灰度跨度大、对比度高；分布越窄、越集中，则说明图像对比度低、细节层次少。

• 动态范围利用率：如果直方图只占据了整个灰度范围的一小段，说明大量的数字编码空间被浪费；反之，若直方图在两端出现"截断"，则说明高光或阴影区域图像被压缩。

• 噪声与异常像素：直方图两端出现孤立的"尖峰"，往往是盲元或强噪声像素的特征。

高动态范围与14bit到8bit的转换挑战

现代红外探测器具有极高的动态范围（以一个包含地面与天空的典型场景为例：地面温度与天空辐射温差悬殊，使得图像的灰度范围极宽），原始数据动态范围可轻松超过10000，对应14bit的数字输出。然而，显示器最多输出8bit数据，人眼实际能分辨的灰阶也仅有约128级（7bit）。两端之间高达数倍的位深差距，这意味着，从探测器输出的14bit原始图像，必须经过压缩映射，才能在屏幕上显示。这个看似简单的映射操作，实则涉及信息取舍的核心问题。

• 若对全图进行线性压缩，原本微弱的目标与背景温差或目标局部温差对比会被进一步压缩，图像整体对比度极低，感兴趣的细节极易丢失；

• 若针对目标区域直接拉伸，其他区域的灰度将被压缩至两端，造成图像过曝或欠曝，进而损失细节。

分段线性变换：精准"拉伸"感兴趣区域

红外图像的灰度往往集中在一段较窄的区间内。分段线性变换的核心思想，是将这段较窄的目标分布区间"拉开"，从而提高动态范围、增强图像对比度。经过变换后，图像中纹理灰度差得到一定拉伸，边缘信息也随之加强。

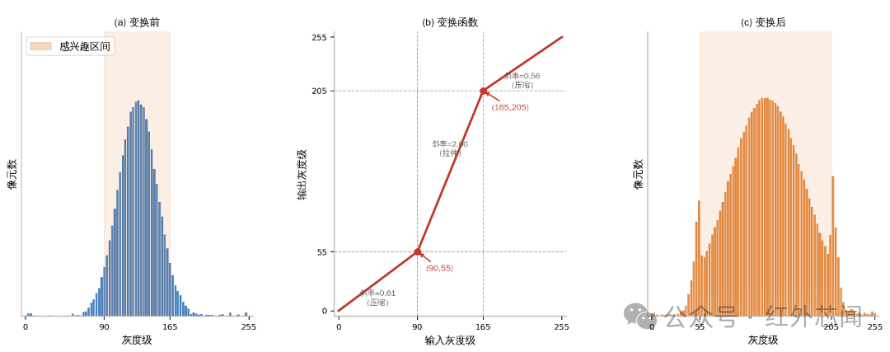

图2 三段现行变换前后对比

以三段线性变换为例，其数学原理由图2（b）所示：将整个灰度范围划分为三个区间，每个区间内分别施加不同斜率的线性映射。其中感兴趣的目标区间斜率大于1（拉伸），其余区间斜率小于1（压缩）。根据同样的原理，在实际应用中可根据需要划分为任意个变换区间。由图2（b）所示，在一般情况下，变换前后的总灰度范围保持不变。这意味着，感兴趣区间的展宽，是以其他区间的压缩为代价的——增强区间内灰度层次丰富、对比度提升，而增强区间之外的对比度则相应降低。

但是因为图像增强并不以保真原则为前提，只要能更好地从背景中识别出所感兴趣的目标，那么这种方法就是切实可行的。分段线性变换的效果好坏，根本上取决于灰度分段区间的选取。最简单的方式是采用固定区间，对所有图像施加相同的变换。但实际场景中，红外图像内容千变万化，直方图分布各具特点——同样的参数用在地面场景效果良好，换到天空背景或工业检测场景可能适得其反。因此，寻找一套对所有图像都普遍适用的固定参数，在实践中是不现实的。

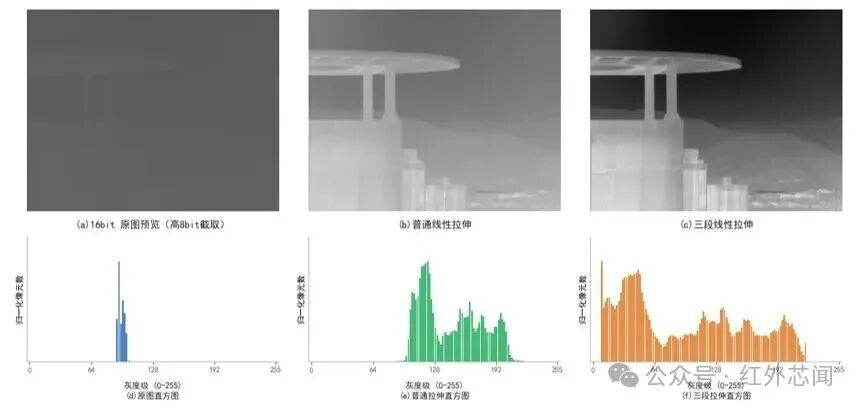

图3 映射方式对比

图3给出了分段线性变换示例图，其中图3（c）为处理结果，图3（f）为其对应的灰度直方图。处理过程采用了三段式分段方式，且所涉及的参数均根据经验人为指定。对比图3（b）的结果可以看出，分段线性变换的结果更好。由于对过亮的部分（灰度值较大的部分）有抑制作用，并且增加了图像对比度，保留了更多细节。

直方图规定化：向"理想图像"看齐

前面介绍的各类算法，都是通过主动调整灰度直方图的分布来增强对比度。然而，这类方法有一个共同的局限：增强后的效果难以精确预期和控制。直方图规定化提供了另一种思路：不再凭空调整，而是以一幅具有理想灰度分布的图像作为"模板"，将待处理图像的直方图逐步逼近模板图像的直方图分布。

建立原始灰度级与模板灰度级之间的映射关系，通常有两种方式：

• 单映射规则（SML）：对原始图像的每个灰度级，在模板直方图的累计分布中找到使差值最小的对应灰度级，建立一一对应的映射关系。方法简单直接，计算效率高。

• 组映射规则（GML）：通过整数函数进行分组约束，在满足单调性的前提下，寻找使整体误差最小的映射方案。相比SML，GML的映射更平滑，适用于对灰度连续性要求较高的场景。

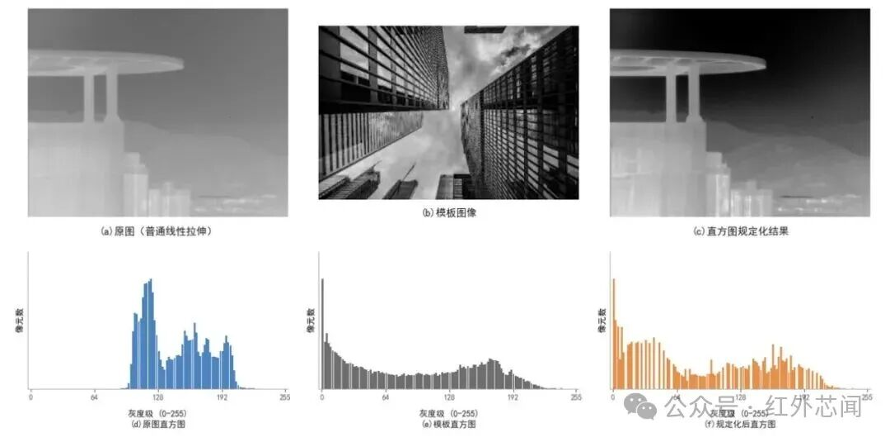

  图4 直方图规定化

直方图规定化的结果如图4中所示，其中图4（c）为处理结果，图4（f）为对应的灰度直方图，图4（b）为所使用的模板图像，图4（e）为模板图像对应的灰度直方图。

相比红外图像，可见光图像通常具有更好的灰度分布特性（层次丰富、对比度适中）。因此在实际工程中，可以从公开数据库中选取若干张代表性的可见光图像，分离出单通道灰度图作为模板，从中筛选出视觉效果最优的一幅用于直方图规定化处理。经过直方图匹配后，红外图像的灰度分布得到了明显改善，图像细节和对比度均有显著提升。

小结：选对算法，比调参数更重要

红外图像对比度增强算法，经过多年研究已取得了丰富的成果。以上介绍的各类方法均能有效提升图像对比度，改善图像可读性，但需要特别指出的是：每种方法因原理不同，增强效果的侧重点也各不相同，没有一种算法能够通吃所有场景。因此，在实际工程应用中，应结合场景特点、图像分布规律以及硬件设备的实际约束，选择最合适的增强算法，并针对性地调节参数，使算法效果达到最佳。理解直方图，正是做出这一判断的根本前提。
