MLCC多层陶瓷电容器的起源与发展

从陶瓷电容到电子产业基石

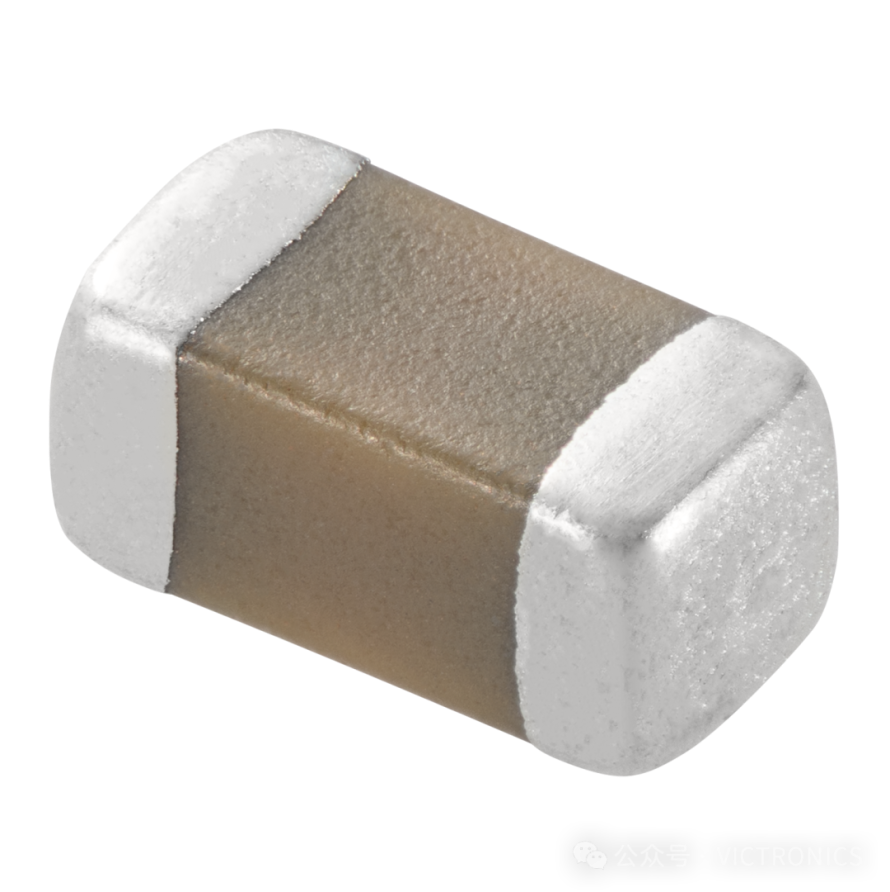

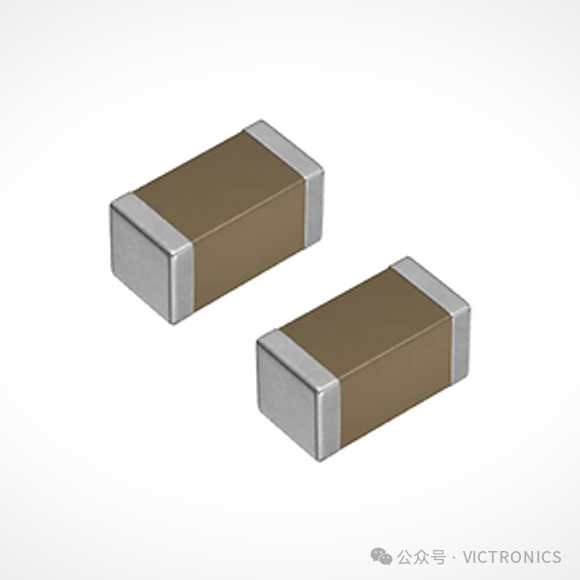

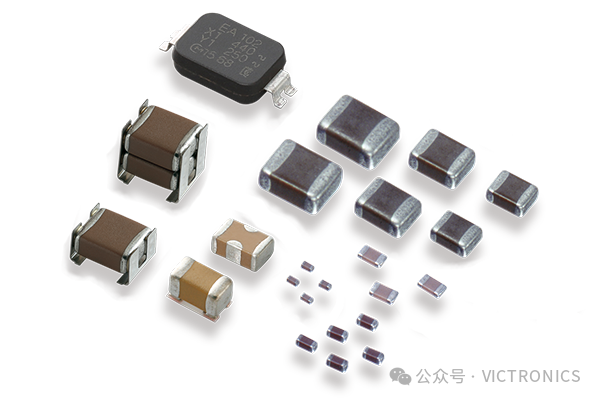

MLCC（片式多层陶瓷电容器）作为电子元器件领域的核心被动元件，其起源可追溯至20世纪初陶瓷电容技术的初步探索，历经百年技术迭代，逐步发展为现代电子设备不可或缺的关键组件。其起源与演进不仅是材料科学与电子工程的融合创新史，更深刻反映了电子产业微型化、高集成化的发展脉络。

一、技术雏形：早期陶瓷电容的探索（20世纪初-1940年代）

MLCC的技术源头可追溯至1900年左右出现的陶瓷介质电容器。当时，电子产业处于萌芽阶段，无线电报、早期收音机等设备对小型化、高稳定性电容的需求日益迫切，传统云母电容、纸质电容因体积大、损耗高难以满足需求，陶瓷材料的高介电常数、耐高温特性逐渐进入科研视野。

1925年，美国无线电公司（RCA）首次尝试以钛酸钡（BaTiO₃）为陶瓷介质材料制作电容。钛酸钡作为典型的铁电材料，室温下介电常数可达数千，远超传统介质材料，这一突破为电容微型化奠定了材料基础。不过，早期陶瓷电容采用“单层结构”——即一片陶瓷介质两侧喷涂金属电极，封装后形成元件，存在容量有限、耐压性不足等缺陷，且手工制作工艺简陋，一致性差，仅能应用于对性能要求较低的早期电子设备。

1930年代，德国、日本开始跟进陶瓷电容研发，重点优化介质配方与电极材料。例如，在钛酸钡中掺杂锶、锆等元素，改善介质的温度稳定性；将金属电极从银浆改为钯银合金，提升电极与陶瓷介质的结合力。这一时期的技术探索虽未形成“多层”结构，但积累了陶瓷介质配方、电极制备、高温烧结等核心工艺经验，为后续MLCC的诞生埋下伏笔。

二、关键突破：多层结构的发明与MLCC诞生（1940年代-1950年代）

MLCC的核心创新在于“多层叠层”结构，这一设计的诞生直接源于军事电子设备对小型化、高容量电容的迫切需求。20世纪40年代，第二次世界大战推动雷达、航空通信等军事技术快速发展，这些设备要求在有限空间内集成大量电子元件，单层陶瓷电容的容量-体积比已无法满足需求，倒逼技术革新。

1949年，美国斯普拉格电气公司（Sprague Electric）率先提出“多层叠层”设计理念：将陶瓷介质浆料与金属电极浆料交替印刷、叠合，经高温共烧形成一个整体，通过多层电极的并联效应，在不增大体积的前提下大幅提升电容容量。1950年，斯普拉格公司成功量产全球首款MLCC产品，型号为“Monolithic Ceramic Capacitor”，采用钛酸钡为介质，钯银合金为电极，容量可达0.001μF-0.1μF，体积仅为传统单层陶瓷电容的1/10，耐压等级达到50V，迅速被应用于军事雷达、航空电子设备中。

“多层叠层”结构的发明是MLCC发展史上的里程碑，其核心优势在于：通过增加电极层数，可在有限体积内实现容量倍增，且叠层结构使电流路径缩短，等效串联电阻（ESR）和等效串联电感（ESL）显著降低，频率特性更优。这一设计彻底改变了陶瓷电容的发展轨迹，确立了MLCC的技术核心架构。

三、产业化起步：工艺优化与民用市场拓展（1950年代-1960年代）

MLCC诞生后，首先在军事领域实现规模化应用，但高昂的生产成本限制了其民用化进程——早期MLCC的电极材料采用钯银合金，钯作为贵金属价格昂贵，且多层印刷、共烧工艺复杂，导致产品单价居高不下。1955年，日本东京电气化学工业（TDK）开始涉足MLCC研发，重点突破低成本化工艺，推动MLCC向民用市场普及。

TDK的核心创新在于介质材料与电极工艺的优化：一方面，通过改进钛酸钡粉体的制备工艺（如采用溶胶-凝胶法），提升介质的致密度与均匀性，降低介质厚度，从而在相同层数下提升容量；另一方面，研发“内电极贱金属化”技术，尝试用镍（Ni）、铜（Cu）等贱金属替代钯银合金电极。虽然贱金属电极在高温烧结过程中易被氧化，初期面临介质与电极结合不良、容量衰减等问题，但为后续成本控制指明了方向。

1960年代，随着半导体技术的发展，晶体管、集成电路开始普及，收音机、电视机、计算器等民用电子产品快速兴起，对小型化、低成本电容的需求爆发。斯普拉格、TDK、村田制作所（Murata）等企业纷纷扩大MLCC产能，优化生产工艺：采用自动化印刷设备提升叠层精度，开发连续烧结炉提高生产效率，通过介质配方改良将电容容量提升至1μF以上。这一时期，MLCC的体积进一步缩小至0402封装（1.0mm×0.5mm），单价降至传统电容的1/3，成功进入民用电子市场，成为电子设备的标准配置。

四、技术奠基：材料与工艺的体系化完善（1960年代-1970年代）

1960年代后期至1970年代，MLCC进入技术体系化完善阶段，材料配方、生产工艺、封装标准逐渐成熟，为后续大规模产业化奠定基础。在介质材料方面，科研人员开发出X7R、X5R等温度稳定型介质配方，解决了钛酸钡介质电容容量随温度漂移的问题——X7R介质在-55℃~125℃温度范围内，容量变化不超过±15%，满足了工业设备、汽车电子等高温环境的应用需求；同时，低介电常数的NP0（COG）介质也得以研发，其容量温度系数极低，适用于对精度要求极高的通信设备。

在电极技术方面，1975年，TDK成功实现镍内电极MLCC的量产，通过在还原气氛中烧结，解决了贱金属电极氧化问题，使MLCC的生产成本大幅降低50%以上。这一突破推动MLCC进入“贱金属电极时代”，市场规模快速扩大。此外，外电极技术也从传统的银浆涂覆升级为电镀镍锡工艺，提升了产品的可焊性与耐腐蚀性。

在标准化方面，美国电子工业协会（EIA）制定了MLCC的封装尺寸标准（如0603、0402、0201等），统一了产品规格，促进了上下游产业的协同发展。同时，无铅化、环保封装工艺的研发也逐步启动，以适应全球环保法规的要求。

写在最后

MLCC的起源是技术创新与市场需求相互驱动的结果：从早期陶瓷电容的材料探索，到多层叠层结构的革命性发明，再到民用化进程中的工艺优化，每一步突破都紧扣电子产业的发展脉搏。20世纪前70年的技术积累，不仅确立了MLCC的核心架构与工艺体系，更使其从军事专用元件转变为电子产业的基础被动元件。此后，随着电子设备向微型化、高集成化、高频化方向发展，MLCC持续迭代升级，成为全球产量最大、应用最广泛的电子元器件之一，其起源与早期发展历程，也成为电子元器件行业技术创新的经典范例。
