设计10块PCB才发现：这些层搞不清楚，板子白做了

你是不是也遇到过这种情况：板子做回来，测试时发现信号质量差得要命，EMC测试直接挂掉，返工改板子时才猛然发现——层叠设计从一开始就错了。

刚开始做PCB设计时，大家就是这么踩坑的吗。觉得"有4层板就够了，随便分配一下就行"，结果连续做了3块板子都没通过信号完整性测试。等到第4块板子时，指着层叠设计图说："这样搞，回流路径都断了，板子能好才怪。"

那一刻才意识到：PCB层叠不是简单的"分个层"，而是整个PCB设计的基础。层叠错了，后面再怎么优化信号走线都是白搭。

先搞清楚：PCB到底有哪些层？

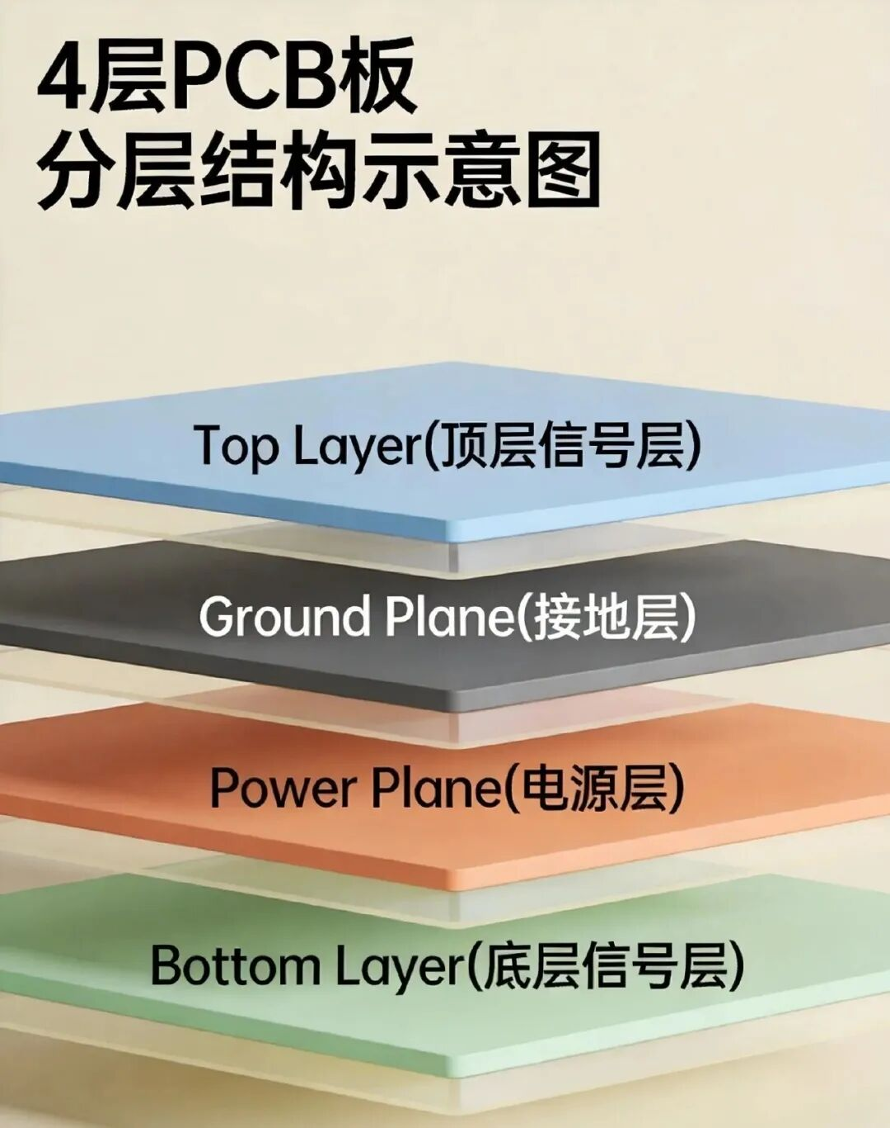

先来看一个标准的4层板结构：

从上到下依次是：

• Top Layer（顶层信号层） ：主要放高速信号和关键器件

• Ground Plane（接地层） ：完整的地平面，提供低阻抗回流路径

• Power Plane（电源层） ：3.3V/5V等电源平面，兼作参考平面

• Bottom Layer（底层信号层） ：低速信号、普通走线

核心原则：信号层之间必须有完整平面隔开，这是保证信号质量的第一道防线。

90%的新手都会犯的错误

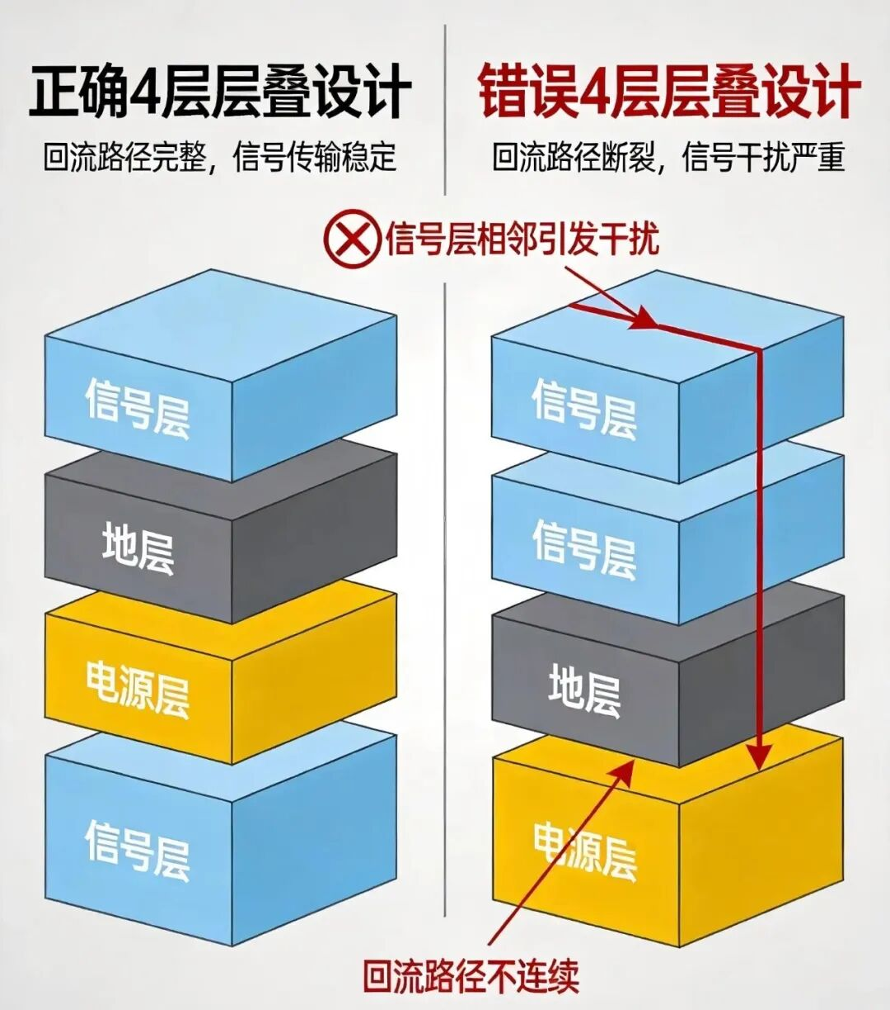

踩过的坑，你可能会遇到。看看下面这个对比：

错误做法（图右） ：

• 信号层紧挨着信号层

• 没有完整的地平面

• 电源平面被打得稀烂

正确做法（图左） ：

• 信号-平面-信号交替排列

• 保持完整地平面

• 电源平面尽量连续

为什么这样做？

当你在Top Layer走一条高速信号时，它的回流电流会自动寻找阻抗最小的路径。如果下面是完整的地平面，回流电流会紧贴信号线下方流过，形成最短的回流路径。

但如果下面是另一个信号层呢？回流电流就只能绕远路了，这样就会：

• 增加回路电感→ 信号质量变差

• 产生辐射干扰 → EMC测试不过

• 引入串扰噪声 → 误码率上升

实战经验：如何设计合理的层叠？

基于经验，总结出一套实用的层叠设计方法：

1、确定层数

应用场景	推荐层数	原因
简单低速电路（<50MHz）	2层	成本优先，走线简单
一般数字电路（50-200MHz）	4层	性价比最佳
高速电路（200MHz-1GHz）	6层	保证信号完整性
高频高速（>1GHz）	8层以上	需要多电源平面、差分对

2 、分配策略

4层板推荐方案（按优先级排序）：

1. Top-GND-Power-Bottom（最常用，性价比高）

2. Top-Power-GND-Bottom（电源完整性要求高时）

6层板推荐方案：

• Top-GND-Signal1-Power-Signal2-Bottom
• 这样可以得到2个完整平面，信号完整性有保障

3 、平面设计要点

【注意】地平面必须尽可能完整，不要随便分割！

• 地平面分割：只有在不同电源域（比如数字地和模拟地）需要隔离时才分割，且分割缝要尽量窄，用0Ω电阻或磁珠连接

• 电源平面打孔：过孔尽量集中，不要把电源平面打得千疮百孔

• 平面边缘：远离板边至少20mil，避免边缘效应

踩过的坑

坑1：盲目追求层数，不考虑成本

刚开始做项目时，总觉得"层数越多越好"，不管什么项目都设计成8层板。结果成本直接翻倍，最后才发现：层数不是越多越好，够用就行。

经验总结：

• 小批量项目：4层板够用就不要用6层
• 量产项目：成本优先，能用4层就不用6层
• 高速项目：该上8层就上8层，不要为了省钱牺牲性能

坑2：忽略高速信号的参考平面

设计DDR3内存时，把数据线放在Top Layer，但参考平面是3.3V电源层，结果信号完整性测试时发现严重抖动。

正确做法：

• 高速信号（时钟、差分对）的参考平面必须是地平面
• 如果必须用电源平面作参考，要确保电源平面完整、干净
• 在信号换层时，要在旁边放置接地过孔，保证回流路径连续

坑3：平面分割不合理

一个项目中，把数字地和模拟地直接分开了，但没有用0Ω电阻连接，结果整个系统噪声很大，ADC采样值一直在跳。

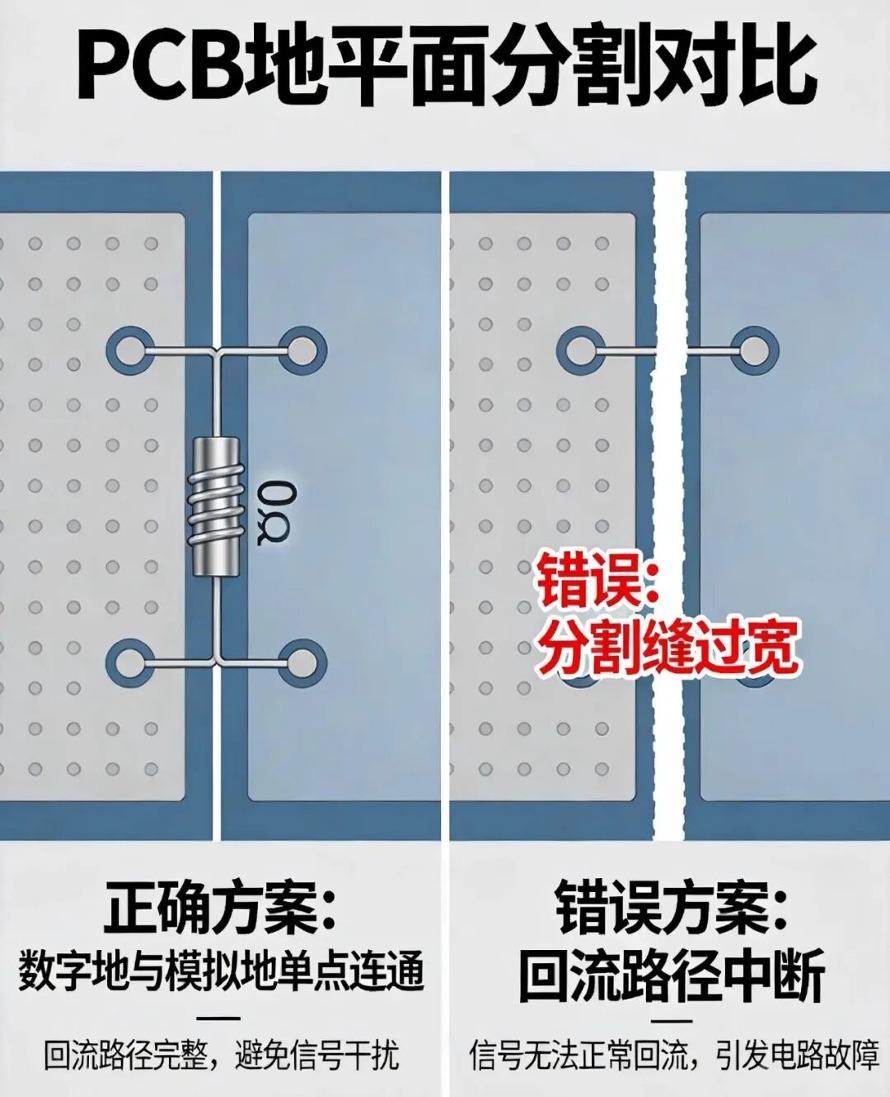

【案例】地平面分割的正确姿势：

数字区      |      模拟区
   |        |        |
   +--0Ω电阻+-------+
   |        |        |
数字地      |      模拟地

关键点：

1. 分割缝要尽量窄（<20mil）
2. 用0Ω电阻或磁珠单点连接
3. 连接点要靠近ADC芯片的参考地引脚

实战工具推荐

仿真工具：

• HyperLynx：业界标准，但价格贵

• SiSoft QCD：免费够用，新手友好

• Keysight ADS：功能强大，学习曲线陡

检查方法：

Altium 用户：

1. 菜单：Design → Layer Stack Manager
2. 查看层叠厚度、介电常数
3. 使用Design Rule检查走线与平面的关系

 Allegro用户：

1. 菜单：Setup → Cross-Section
2. 设置Impedance约束
3. 运行DRC检查

避坑清单（建议收藏）

【警告】设计前必须确认的10件事：

1. 确定高速信号的频率，决定是否需要完整地平面
2. 确定电源种类，决定需要几个电源平面
3. 评估成本预算，选择最经济的层数
4. 检查高速信号的参考平面是否完整
5. 确认平面分割是否合理，避免大面积开窗
6. 验证电源平面的去耦电容布局
7. 检查差分对的参考平面是否一致
8. 确认换层过孔是否提供回流路径
9. 用仿真工具验证阻抗设计
10. 与PCB厂确认层叠结构的可制造性

总结

看完这篇文章，建议你做三件事：

立即行动：

1. 检查你当前设计的PCB层叠，是否符合信号-平面-信号交替原则
2. 用仿真工具验证高速信号的回流路径完整性
3. 打印层叠结构图，贴在工位上提醒自己

记住一句话：PCB层叠是地基，地基不牢，地动山摇。多花10分钟设计好层叠，比后期花10小时调试信号强百倍。
