点激光位移传感器SD33系列

来源：深视

发布时间：2026-01-15

今天，我们将一起学习深视智能SD33系列激光位移传感器的一点示教模式操作方法。

一点示教模式是通过设定一个阈值点（far），使传感器在测量值小于该设定值时输出ON信号（OUT指示灯亮），反之则输出OFF信号（OUT指示灯灭）。这种模式非常适合简单的位置判断或分拣应用。

接下来，我们将通过详细的步骤演示，带你轻松掌握这一实用功能。

操作准备

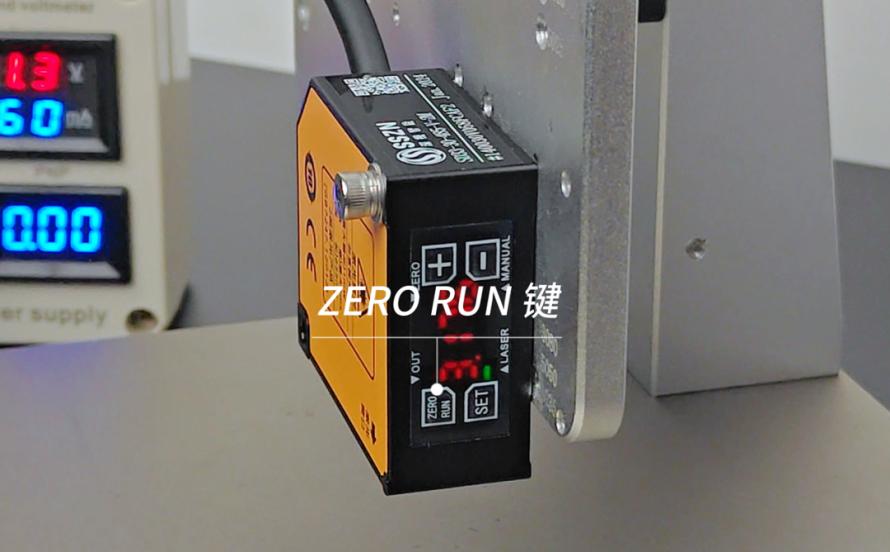

在开始操作前，请确保传感器已正确安装并接通电源，显示屏处于主界面状态。如果不确定是否在主界面，可以按一下【ZERO RUN】键返回。

一点示教模式设置步骤

第一步：选择一点示教模式

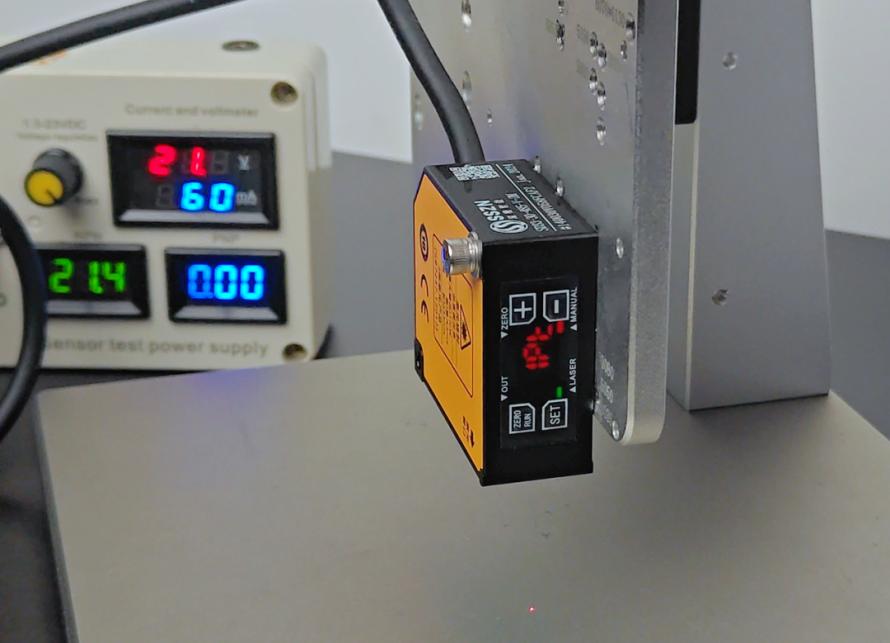

在【Node】子菜单中，通过【+】或【-】键找到【1Pt】（一点示教模式）选项，按下【SET】键确认切换至一点示教模式。

第二步：调整传感器位置并设定阈值：

按【ZERO RUN】键返回主界面，观察显示屏上的实时测量值。缓慢移动传感器或其被测物体，使测量值达到你期望触发信号的目标值。再次连续按两下【SET】键进入二级菜单，使用【+】或【-】键找到【Far】（远端阈值）选项。

按下【SET】键进入【Far】设置，此时可以使用【+】或【-】键调整阈值数值到你想要的值。

调整完毕后，再按一次【SET】键确认并保存当前设定值。最后，按下【ZERO RUN】键返回主界面。

状态确认与验证

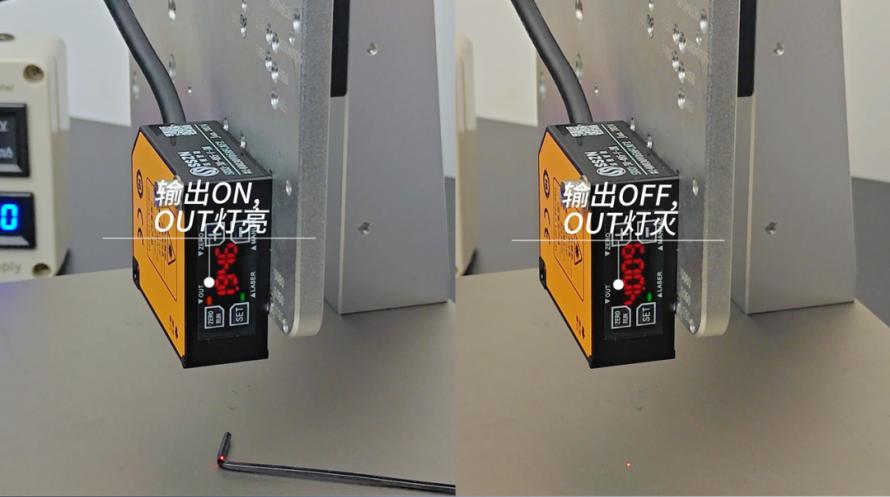

完成设置后，系统即进入一点示教模式。当传感器的测量值小于你设定的【Far】阈值时，它将输出【ON】信号，面板上的【OUT】指示灯会点亮；当测量值大于设定值时，则输出【OFF】信号，【OUT】灯熄灭。

您可以通过改变传感器与被测物之间的距离，观察测量值变化以及【OUT】灯的亮灭情况，来验证设置是否成功。

结语

一点示教模式是SD33系列激光位移传感器的一项基础且实用的功能。大家可以根据上述步骤进行设置，有效提高配置效率和准确性。
