存储器的奥秘:01世界的基石是如何“建造”的?


      半导体存储器(Semiconductor Memories),又称为存储芯片,是用半导体集成电路工艺制成、用于存储数据信息的固态电子器件,由大量能够表征0和1的半导体器件(存储元)和输入输出电路等构成,是计算系统的重要部件。


      半导体存储器具有存取速度快、存储容量大、体积小等优点,更重要的是存储元阵列和主要的外围逻辑电路兼容,可以制作在同一芯片上。因此,现在的半导体存储器不仅用作计算系统的内存,也在逐渐取代磁性存储器,而作为外存,比如说现在流行的固态硬盘等。也就是说,现在的半导体存储器已经广泛应用于内存、U盘、固态硬盘、智能手机、消费电子,以及智能终端中。


    生活中经常会听到的存储器主要是DRAM(动态随机存储器)和Flash(闪速存储器,简称闪存),比如我们选择电脑或者智能手机的时候,经常会关注是8+256GB,还是16+512GB,甚至是1TB,这里的8GB、16GB一般指的就是DRAM存储器,256GB、512GB,或者1TB指的就是Flash,而且一般都是NAND Flash。其实,除了DRAM和Flash,半导体存储器还有很多种分类。

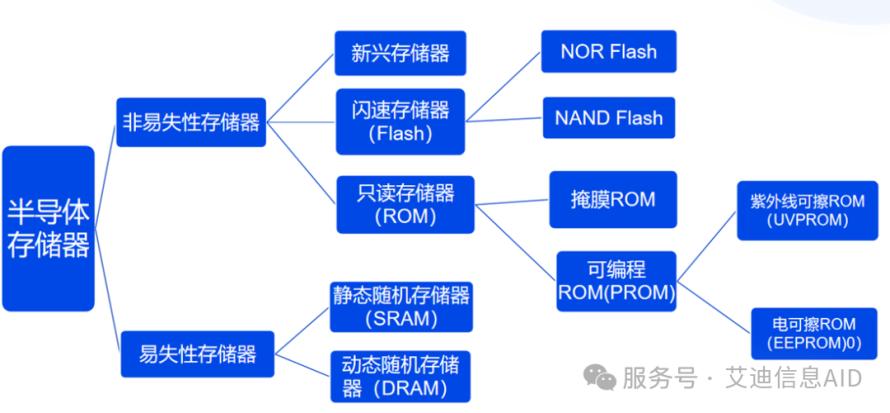

   图:半导体存储器分类


     通常,人们会根据数据在存储器中保存时间的长短,将其划分为易失性存储器(Volatile Memory)和非易失性存储器(Non-volatile Memory)。其中,易失性存储器断电后数据就会丢失,所以主要用来存储短时间使用的程序,它主要为随机存取存储器(简称:随机存储器,RAM),分为静态随机存储器(SRAM)和动态随机存储器(DRAM),SRAM通常用于CPU的缓冲(Cache)存储器,速度比DRAM更快,不过价格也更高;DRAM主要应用于电脑、数据中心、手机等领域,它具有快速读写的特性。


     而非易失性存储器在断电后,仍然能保持存储的数据,它分为只读存储器(ROM)、闪存(Flash),以及一些新兴的存储器产品。其中,ROM又可分为掩膜ROM、可编程只读存储器(PROM)、紫外线可擦(UVPROM)和电可擦(EEPROM)两种模式的可擦除PROM,它通常用于储存不需要经常更改的系统程序、软件驱动等;Flash又分为两种,一种是NAND Flash,它的写入速度快、成本较低,主要用于手机存储、固态硬盘、移动硬盘、存储卡等设备;第二种是NOR Flash,它的读取速度快,但写入速度慢,成本较高,通常用于主板上的固件、网通设备,以及物联网系统中。
