MEMS先进材料和制造技术

在MEMS发展历程中，硅和硅基材料长期作为传统基础材料，支撑着MEMS器件的规模化生产与应用，常见于振动传感器、能量收集器、执行器，以及加速度计、陀螺仪、压力传感器等设备。其核心优势在于与CMOS电子器件的良好兼容性，能轻松集成电子功能；机械和热性能稳定，支持器件小型化；制造技术成熟且成本效益高，适合大规模量产。同时，硅可通过精确蚀刻形成复杂3D结构，从硅中提取的二氧化硅还能保护微型设备免受污染，多晶硅也因低损耗、机械性能稳定的特点，在MEMS中应用普遍。

但硅和硅基材料的局限性也十分明显。机械方面存在固有限制，材料种类相对有限；表面粗糙度会影响器件可靠性，还存在结垢问题；对环境敏感，在潮湿、高温等恶劣环境下性能易受干扰。随着行业对MEMS器件 “更小、更快、更集成” 的需求不断提升，以及柔性、生物兼容、高灵敏度等新功能需求的出现，硅和硅基材料的性能已难以满足。为突破这些局限，各类MEMS先进材料应运而生，推动MEMS技术向更广阔的应用领域拓展。

MEMS 先进材料已突破传统硅基材料的束缚，在功能、性能和应用场景上实现多元化发展，不同类别材料各有其适配场景与技术特点。

• 二维材料和纳米材料

二维材料和纳米材料凭借独特的微观结构与性能，成为MEMS领域的重要先进材料，为柔性、高性能器件研发提供可能。

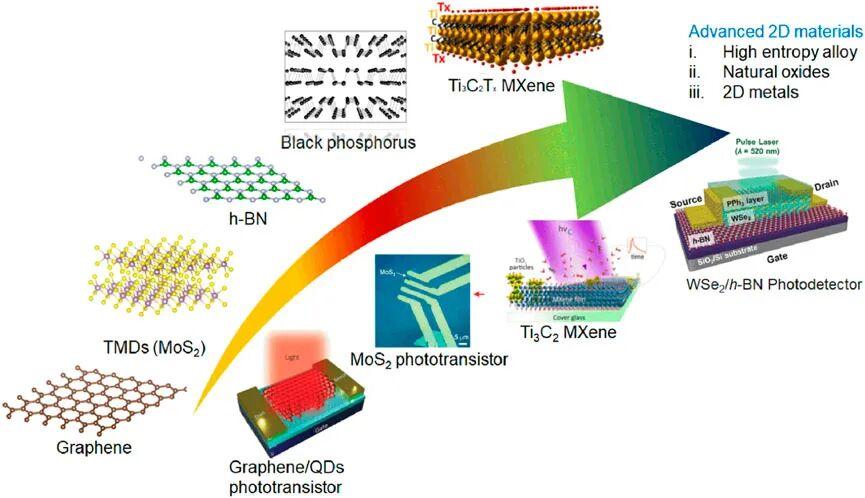

二维材料涵盖石墨烯、过渡金属二硫族化物（TMD）、MXene、黑磷（BP）和六方氮化硼（h-BN）等。石墨烯具有极高载流子迁移率和热导率，但作为沟道材料时离子电流与关态电流比（Ion/Ioff）较低，更适合集成光子学领域；TMD如二硫化钼（MoS₂）、二硒化钨（WSe₂），具有高直接带隙和出色静电控制能力，适合缩放晶体管，广泛用于柔性传感器、能量收集器和光子器件；MXene电学性能优异、比表面积高且带隙可调，是柔性气体传感器的理想候选；黑磷在室温下对氨气（NH₃）、二氧化氮（NO₂）等气体表现出优异传感性能；h-BN能提升石墨烯载流子迁移率和散热性能，助力器件性能优化。

纳米材料以碳纳米管（CNT）和纳米线为代表，可显著提升MEMS器件的机械性能与传感器灵敏度。碳纳米管载流子迁移率高、导热性能突出，有望作为新型沟道材料，但面临对齐、接触电阻控制及高纯度材料供应的挑战；纳米线在纳米尺度上具有超高表面积和卓越机械性能，能开发出精度更高、灵敏度更强的MEMS器件。

这类材料的核心优势是高灵活性、性能增强和高灵敏度，可实现柔性MEMS设备（如可穿戴电子产品、可拉伸传感器），并提升器件精度与响应速度。但挑战集中在大规模制造与材料稳定性上：高质量二维材料晶体难以在300毫米晶圆上实现均匀生长，层转移过程中易产生皱纹、空隙及碳残留，影响薄膜质量；纳米材料的对齐问题也限制了其性能充分发挥。

• 压电和铁电材料

压电和铁电材料凭借独特的力电转换特性，在MEMS传感器、执行器及存储器件中发挥关键作用，是重要的功能型先进材料。

压电材料能响应机械应力产生电荷，适配 MEMS 执行器、传感器和能量收集设备的需求。传统铅基材料如钛酸锆酸铅（PZT）灵敏度高、能量收集能力强，但存在环境隐患；新型无铅压电材料成为研发重点，如氧化锌（ZnO）薄膜，广泛用于薄膜体声波谐振器、表面声波谐振器等器件；铌酸钾钠（KNN）基薄膜通过工艺优化可形成互锁网络状双相结构，压电应变高达1.14%，且在1～100kHz宽频率范围、25℃～150℃温度区间内稳定性优异；Sc掺杂氮化铝（AlScN）薄膜通过Sc元素掺杂提升压电性能，双层AlScN薄膜的压电系数（d33）约为单层的两倍，能显著增强器件驱动位移。

铁电材料具有自发、可逆的极化特性，是MEMS非易失性存储器的核心材料。铪锆氧化物（HZO）能量效率高、开关速度达纳秒级，厚度低于10纳米时耐久性仍超过10¹²次循环，且与CMOS工艺兼容，是铁电存储器的领先候选；钙钛矿铁电材料如钛酸钡（BaTiO₃）、铋铁氧体（BiFeO₃），具有高剩余极化和低矫顽场，但面临高温沉积与硅基工艺集成的难题。

这类材料的优势是灵敏度高、能量转换效率强，无铅类型还符合环保要求。但成本与材料加工是主要挑战：高质量压电薄膜制备工艺复杂，需精准控制结晶度与取向；铁电材料的结晶稳定性及极化一致性仍需优化，以满足大规模量产需求。

• 柔软且生物相容性材料

随着MEMS向医疗植入、可穿戴健康监测等领域拓展，柔软且生物相容性材料成为满足 “器件与生物系统直接接口” 需求的关键先进材料。

这类材料主要包括水凝胶、弹性体和可生物降解聚合物。水凝胶具有三维多孔结构，能稳定功能材料、促进气体吸附与反应，例如双模式水凝胶传感器可超灵敏检测肺癌挥发性有机化合物（VOC）生物标志物己醛，检测限低至3.34×10⁻¹³M，且检测时间缩短至1.5分钟；弹性体柔韧性优异，能适应人体运动形变，常作为可穿戴传感器的柔性衬底，保障器件在弯曲、拉伸状态下的性能稳定；可生物降解聚合物适合医疗植入式MEMS器件，能在体内逐渐降解，避免二次手术取出的风险，减少对生物组织的长期刺激。

它们的核心优势是生物相容性好、柔韧性高、重量轻，能紧密贴合人体皮肤或嵌入生物组织，实现生理信号的精准、长期监测。但挑战在于机械强度与耐用性不足：在长期使用或反复机械应力作用下，材料易出现破损、老化，影响MEMS器件的使用寿命与可靠性。

• 其他先进材料

除上述类别外，部分具有特殊功能的材料也为MEMS拓展了新应用场景，成为先进材料体系的重要补充。

氟化聚合物具有卓越的耐化学腐蚀性，定制合成的氟化光固化树脂可通过3D打印制备MEMS微流控芯片，其线性变形能力高达523%，即使在四氢呋喃中浸泡24小时后仍能保持拉伸性，还可制造气动阀、蠕动泵等耐化学腐蚀的微流控组件，适配芯片化学领域的应用需求。

超分子水凝胶如PVA-Gp/TA-CaCl₂（PGC）水凝胶，兼具高韧性（应力高达5.79MPa，韧性高达13.96 MJ/m³）、导电性、抗菌性和紫外线防护性能，可用于人体运动监测、水下信息加密传输，还能构建手指关节康复系统，通过交互式界面动态呈现用户健康状况，在人机交互、康复医学领域具有潜力。

MEMS器件复杂度的提升，推动先进制造技术向更高精度、更强集成能力、更优材料适配性方向发展，为先进材料的应用提供工艺支撑。

• 增材制造（3D打印）

增材制造（3D打印）是MEMS制造领域的变革性技术，通过“逐层构建”方式突破传统减材制造的局限，能精准生产复杂几何结构，尤其适配需多材料组件或特殊微观结构的MEMS设备。

双光子聚合（TPP）是增材制造的重要进展，利用飞秒激光的超短脉冲与高峰值强度，以纳米级分辨率聚合树脂，可制造复杂微观结构与传感器，在光学超材料、微光学元件领域应用广泛，能制备温湿度传感器、力学传感器等；微立体光刻使用光固化光聚合物树脂，适合小规模、高精度MEMS制造，在微光学、微流体领域作用突出，可生产具有复杂高精度特征的器件。

这类技术的优势是设计灵活、材料浪费少，能实现传统工艺难以完成的复杂结构打印。挑战在于分辨率有限、材料兼容性不足，且规模化生产能力较弱，难以满足MEMS器件大批量制造的需求。

• 纳米印刷技术

纳米印刷技术专注于纳米级图案化，为高密度MEMS器件的低成本、规模化生产提供解决方案。

纳米压印光刻是核心技术类型，通过将带有纳米级图案的模具压印到涂有液态树脂（抗蚀剂）的基板表面，经紫外线固化后取下模具，即可在基板上形成精准图案。该技术分辨率高、经济高效，适合大批量生产，可用于高密度数据存储、量子计算组件等MEMS器件制造。例如商用纳米压印光刻系统能对小至14纳米的电路特征进行图案化，与极紫外（EUV）光刻相比，能耗仅为后者的十分之一，占用洁净室空间更小，拥有成本更低。

其优势是高分辨率与低成本兼具，材料适用范围广。挑战在于材料约束严格，图案传输过程复杂，且器件对准精度要求高，压印时易产生气泡、树脂溢出等缺陷，影响图案质量。

• 集成技术

MEMS与其他技术的集成，是提升器件性能、拓展功能边界的关键先进制造方向，能实现“1+1>2”的系统级优势。

MEMS与CMOS技术的集成是行业长期趋势。CMOS提供低功耗、高性能的数字电路，可高效处理MEMS传感器收集的数据，两者集成能生产更小、更节能、成本更低的系统，且易规模化量产，适用于智能传感器、基于MEMS的通信系统等；MEMS与光子学的集成也日益重要，基于MEMS的光子器件（如微镜、光开关）对光通信、LiDAR系统、传感器网络至关重要，这种集成能实现高速数据传输、高精度成像与传感，开辟新应用场景。

集成技术的优势是降低成本、减少功耗、提升性能。挑战在于异质材料与器件的兼容性差，制造过程复杂，需解决不同材料的热匹配、界面结合等问题，确保集成后系统稳定运行。

• 蚀刻与键合封装技术

蚀刻与键合封装技术是MEMS器件结构成型、性能保护的核心工艺，直接影响器件精度与长期可靠性。

深度反应离子蚀刻（DRIE）是关键蚀刻技术，适合生产高纵横比结构（如微通道、深沟），能精确蚀刻具有垂直侧壁的深层特征，是传感器、执行器、微流体组件等复杂MEMS设备制造的必需工艺。其优势是高精度、深度蚀刻能力强，能精准控制结构纵横比；挑战是设备成本高、工艺复杂度高，对操作参数要求严苛。

晶圆键合技术用于将多个基板连接，构建多层MEMS设备，对集成电气、机械、流体系统的功能性MEMS至关重要，适用于封装、微流控系统等。优势是集成度高、量产良率高；挑战是基板对准精度要求高，键合过程中易因压力、温度控制不当导致良率损失。

封装技术中，气密密封是核心环节，能保护MEMS设备免受潮湿、灰尘等环境因素影响，在航空航天、汽车系统等恶劣环境应用中尤为重要。封装材料与工艺的进步，可显著提升器件的抗干扰能力与长期可靠性。

• 其他先进制造技术

原子层沉积（ALD）技术可制备纳米级薄金属氧化物薄膜（如氧化铟（In₂O₃）），所制器件接触电阻低、驱动电流高、离子电流与关态电流比（Ion/Ioff）超过10¹⁰，且与硅工艺兼容，适合前端（FEOL）与后端（BEOL）晶体管制造，为MEMS与集成电路的协同集成提供可能。

激光诱导石墨化与机械预拉伸技术结合，可制备柔性褶皱多壁碳纳米管/激光诱导石墨烯（MWCNTs/LIG）应变传感器。例如这类传感器的应变系数达1874，在1100次加载-卸载循环中耐久性优异，响应与恢复时间分别仅为28毫秒和25毫秒，能精准捕捉人体生理信号与运动状态。

当前MEMS先进材料与制造技术已取得多项突破。材料方面，二维材料的器件集成度显著提升，如基于二维半导体的32位RISC-V架构微处理器已实现5900个晶体管集成；无铅压电材料性能持续优化，KNN基薄膜、AlScN薄膜的压电应变与稳定性均达较高水平；生物相容性材料的功能更趋多元，水凝胶传感器、超分子水凝胶电子皮肤已实现特定场景应用。制造技术方面，双光子聚合3D打印已用于多种MEMS传感器量产，纳米压印光刻商用化落地，原子层沉积技术也在薄膜制备中展现出优势。

同时，MEMS先进器件的应用场景不断拓展。柔性可穿戴传感器可监测脉搏、关节运动、语音信号；医疗领域的MEMS器件能实现肺癌早期无创筛查、手指关节康复辅助；工业领域的耐化学腐蚀微流控芯片、高精度力学传感器也逐步投入使用。

成本控制是首要挑战。先进材料如二维材料、碳纳米管的制备成本高，部分制造设备（如EUV光刻设备）价格昂贵；即使是低成本方向的纳米压印光刻，规模化生产中的工艺优化仍需投入大量资源，难以满足行业对低成本的需求。

制造可扩展性不足。二维材料难以在大规模晶圆上实现均匀高质量生长，碳纳米管的对齐问题尚未解决；增材制造的分辨率与速度难以兼顾，无法适配MEMS器件的大规模量产需求。

长期可靠性有待提升。先进材料如二维材料的环境稳定性差，易受温度、湿度影响；多材料系统集成后，界面兼容性问题可能导致器件性能衰减；封装技术虽不断进步，但在极端环境下长期保护器件的能力仍需加强。

MEMS与新兴技术的融合是重要趋势。与人工智能（AI）、物联网（IoT）结合，可实现智能传感与实时数据处理，提升器件功能附加值；与可穿戴技术结合，能开发更多便携式健康监测设备，拓展消费级与医疗级应用场景。

可持续发展推动技术革新。行业正研发低功耗MEMS器件，减少能源消耗；优先采用环保材料（如无铅压电材料），降低环境影响；探索环境能量收集技术，为器件提供自供电能力，适配物联网节点等低功耗应用。

材料与制造技术的协同创新将深化。通过优化先进材料的制备工艺，提升材料性能与稳定性；开发适配新材料的制造技术，突破规模化生产瓶颈，推动MEMS器件向“更小尺寸、更高集成、更长寿命”方向发展。

MEMS的先进材料与制造技术是推动其突破传统局限、拓展应用边界的核心动力。硅和硅基材料作为传统基础材料，虽支撑了MEMS的早期发展，但性能短板催生了先进材料的研发；二维材料、压电材料、生物相容性材料等先进材料，为MEMS赋予柔性、高灵敏、生物兼容等新特性；增材制造、纳米印刷、集成技术等先进制造工艺，为先进材料的应用提供了精准、高效的实现路径。

当前MEMS先进技术领域虽成果显著，但在成本、可扩展性、可靠性上仍面临挑战。未来，随着材料与制造技术的协同创新，以及与AI、IoT等技术的深度融合，MEMS将在医疗健康、汽车电子、环境监测等领域发挥更关键作用，为现代技术的智能化、微型化发展注入新活力。
