清洁电器拆解：海尔、添可、科沃斯、美的设计方案汇总

随着智能家电的不断发展，吸尘器市场也迎来了技术革新。无线手持吸尘器因其便捷性和强劲吸力，逐渐成为消费者的热门选择。

近年来，各大品牌纷纷推出搭载无刷电机、智能控制与高效电源管理的吸尘器产品，使整体性能和用户体验大幅提升。

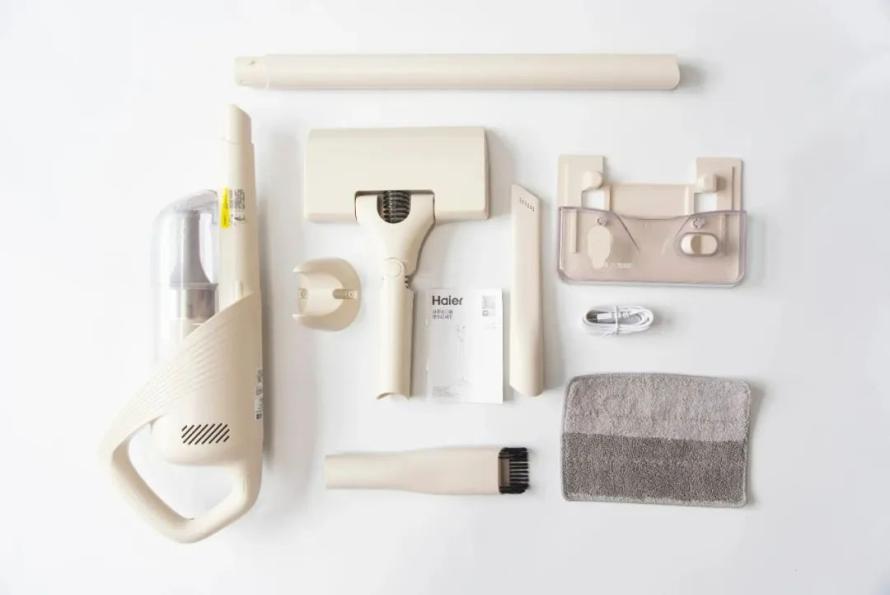

产品名称：真空吸尘器

产品型号：HZG-Q49W

额定电压：14.8V额定功率：135W

充电电压：5V

充电电流：2A

制造商：青岛海尔智慧生活电器有限公司

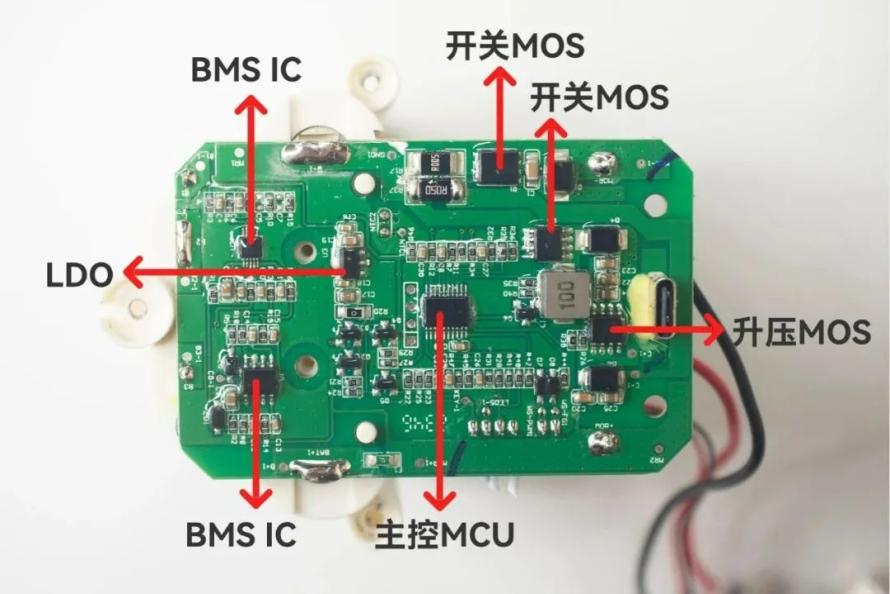

在吸尘器主控电路板上可以看到MCU、锂电保护IC、锂电检测IC、MOSFET、LDO等元器件。

主控电路采用了赛元微SC92F8003 MCU，这是一颗基于增强型8051内核的工业级Flash控制器，具备丰富的通信接口与ADC资源，承担整机运行的状态判断、电池管理和LED指示控制。

与之配套的锂电保护方案则由华润矽威的PT6605S和PT6605组合提供，前者用于高精度的过充监控，后者负责过温、欠压等安全检测，构成双重保护机制。

电源路径中的MOS器件亦全面采用国产品牌。新洁能提供了NCE4009S和NCE40P07S分别作为充电升压与保护开关管，具备低导通电阻和小封装优势;华镁忆芯的H1808N则用作主电机供电路径的开关控制，支持大电流输出，提升了整机效率与热稳定性。

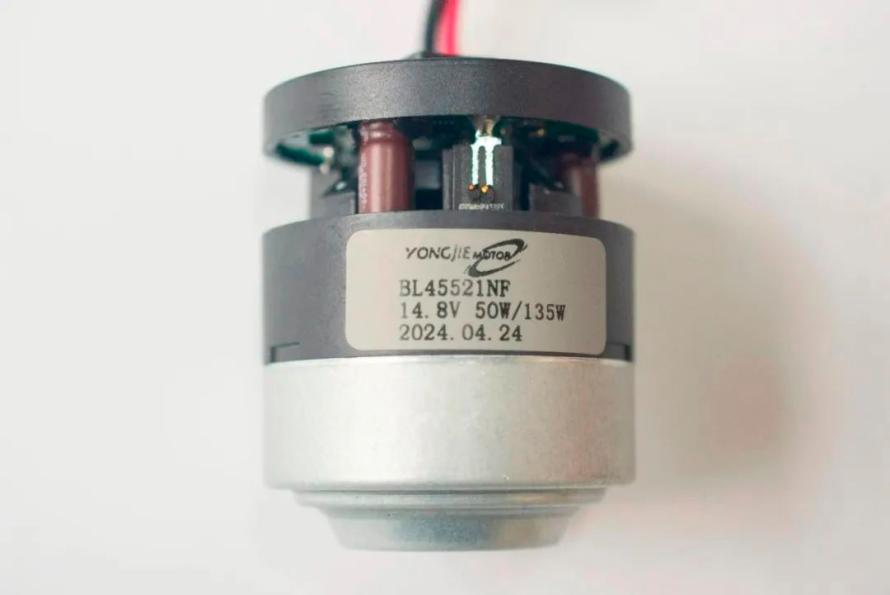

品牌：YONGJIE

型号：BL45521NF

额定电压：14.8V

额定功率：50W/135W

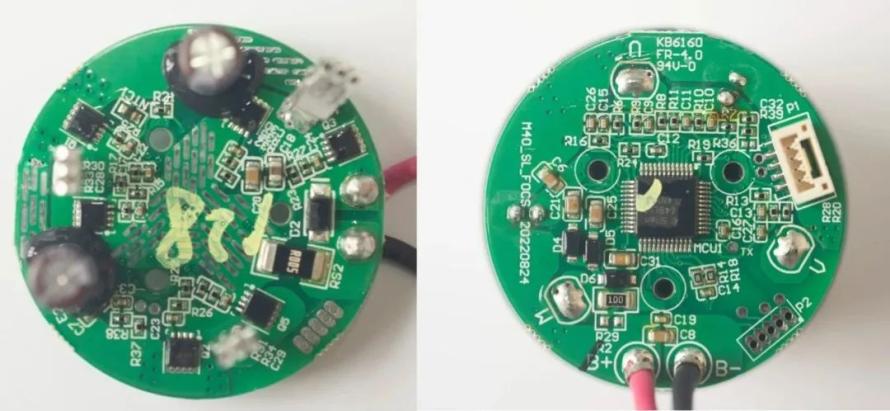

在电控电路板上可以看到电控MCU、MOS、电容等元器件。

在电机控制部分，电控板采用士兰微SPC7L64B MCU，该芯片集成了六路NMOS预驱、LDO、电压比较器与高速ADC，内核为64MHz Cortex-M0，显著简化外围器件需求。六颗丝印为P3403的N沟道MOS组成逆变驱动电路，并搭配常州华威的滤波电容，形成结构紧凑的BLDC电控方案。

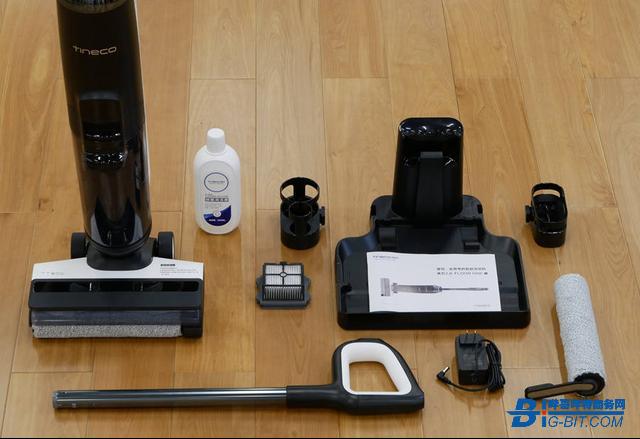

智能洗地机作为清洁电器中的新兴品类，不但结合吸尘器和拖把的特点，还实现了“吸尘-拖地-自清洁”的清扫模式，能更好地满足消费者的清洁需求。

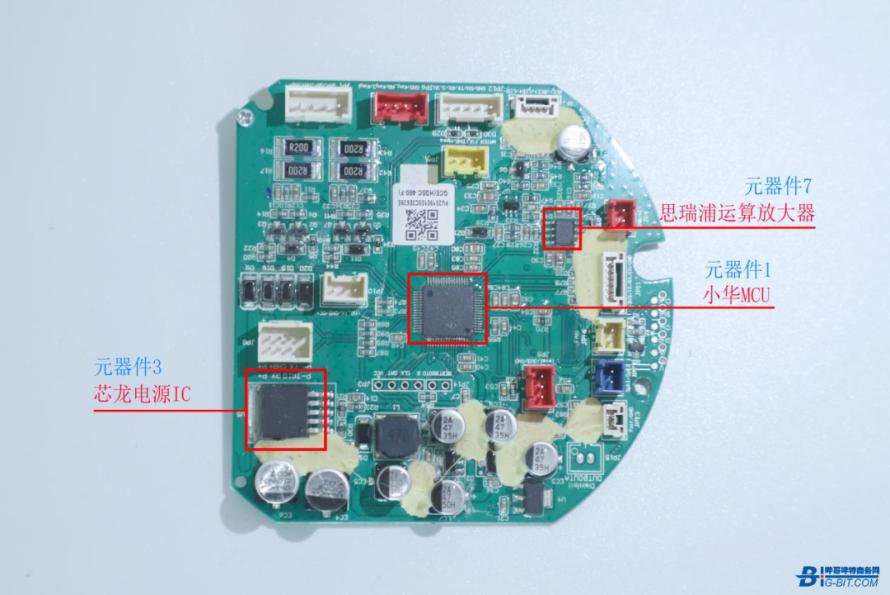

主控电路板是整机的中枢系统，搭载了小华半导体的HC32F460系列KETA-LQFP64 MCU，基于ARM Cortex-M4内核，主频最高达200MHz，具备丰富的GPIO与外设接口，支持高精度ADC、PWM、电机驱动控制与信号处理等功能，适用于复杂的变频电机控制和多传感器融合任务。

电源转换部分由芯龙的XL2596 DC-DC芯片提供稳定电压输入;信号调理部分使用思瑞浦LMV358B运算放大器;语音交互功能则通过唯创知音WT588F02A DSP语音芯片实现。功率器件方面，搭载了DINTEK的DTM4015 P沟道MOS与新洁能NCE60P45K等型号，覆盖电机切换与电源管理路径。主控板还与多条传感器线路连接，支撑产品的智能检测与状态判断。

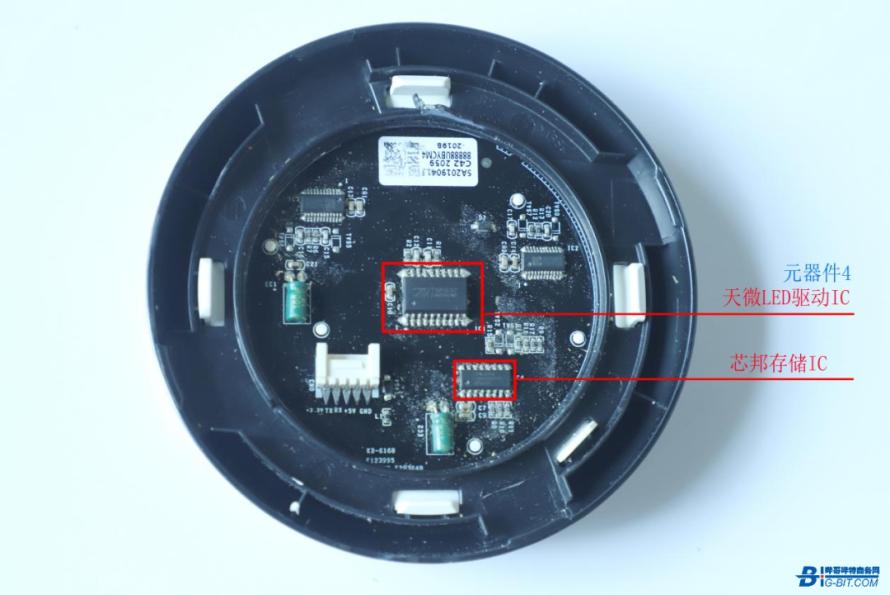

顶部显示板承担整机的用户交互与状态反馈任务。板上集成天微电子的TM1637 LED驱动芯片，支持数码管显示与键盘扫描功能，广泛应用于小家电中的显示模组。该芯片与主控MCU之间通过串行通信协议进行指令交互，实现模式显示、电量状态、故障提示等功能。

板载还包含芯邦提供的存储IC，用于保存运行参数与状态配置，确保机器断电重启后的状态记忆与功能恢复。整块显示板结构紧凑、接口清晰，便于与主控板进行物理分离和功能模块化设计。

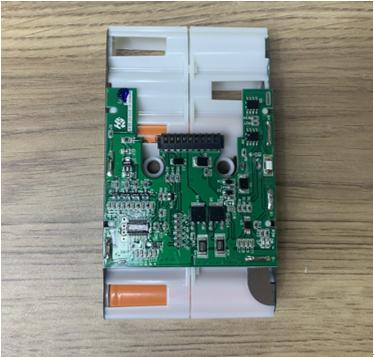

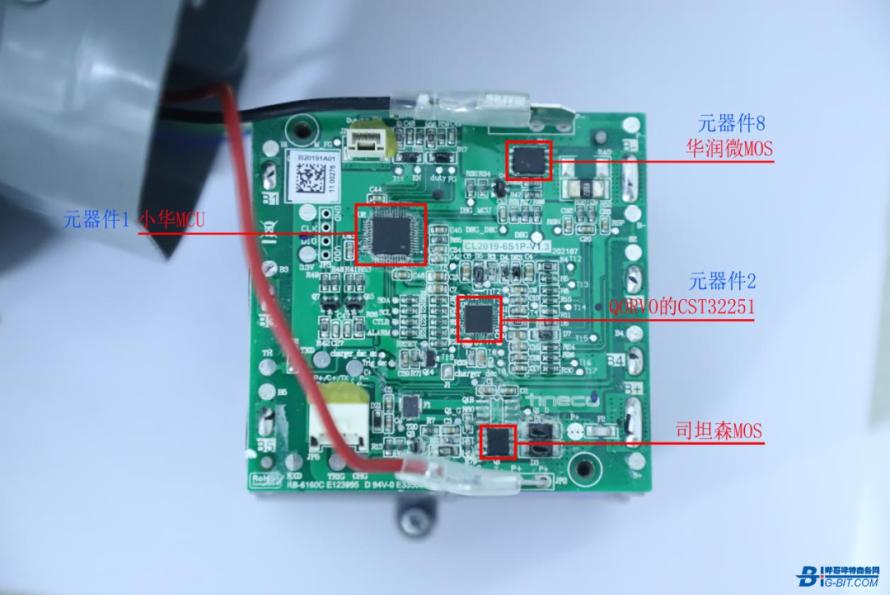

锂电板与电池包配套使用，是整机供电和电池管理的核心板块。该板同样采用小华HC32F460系列MCU(F460-LQFP48封装)，在体积受限条件下提供了完整的电压、电流、温度监测与充放电管理能力。其控制器具备高集成度、低功耗及强实时性，支持自清洁流程、电池容量预测等功能。

电源路径搭载Qorvo的CST32251电源应用控制器，用于智能负载管理与状态检测;华润微CRTM030N04L P沟道MOS、新洁能NCE60P45K及司坦森MOS器件共同组成电池保护和负载开关电路，提升整机在大电流输出时的安全性与可靠性。

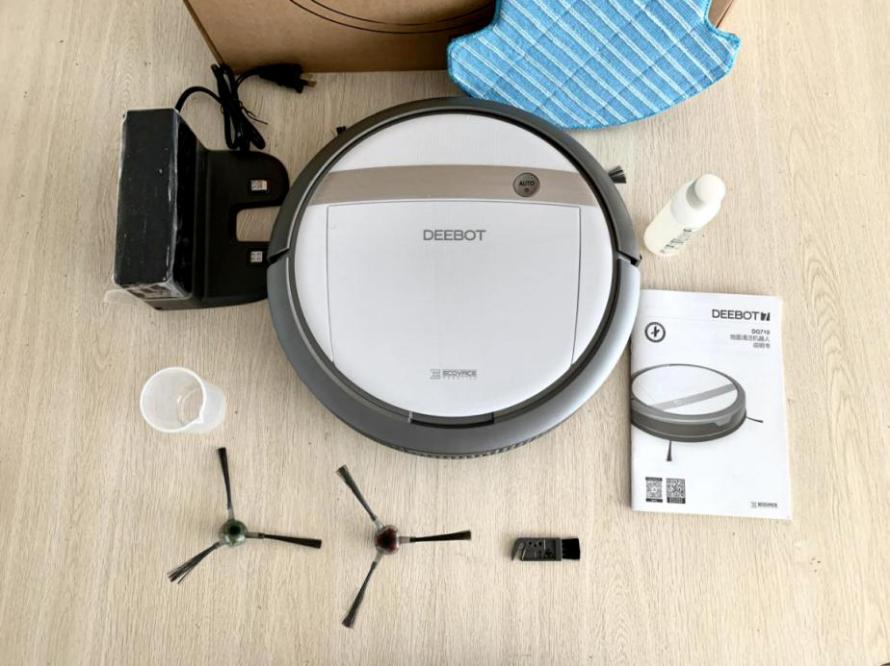

作为国产扫地机器人代表厂商之一，科沃斯DG710集成了红外避障、路径规划、自动回充、APP控制等功能。通过主控板、无线模组与锂电板的分工协作，完成对清扫任务的智能感知与路径决策。

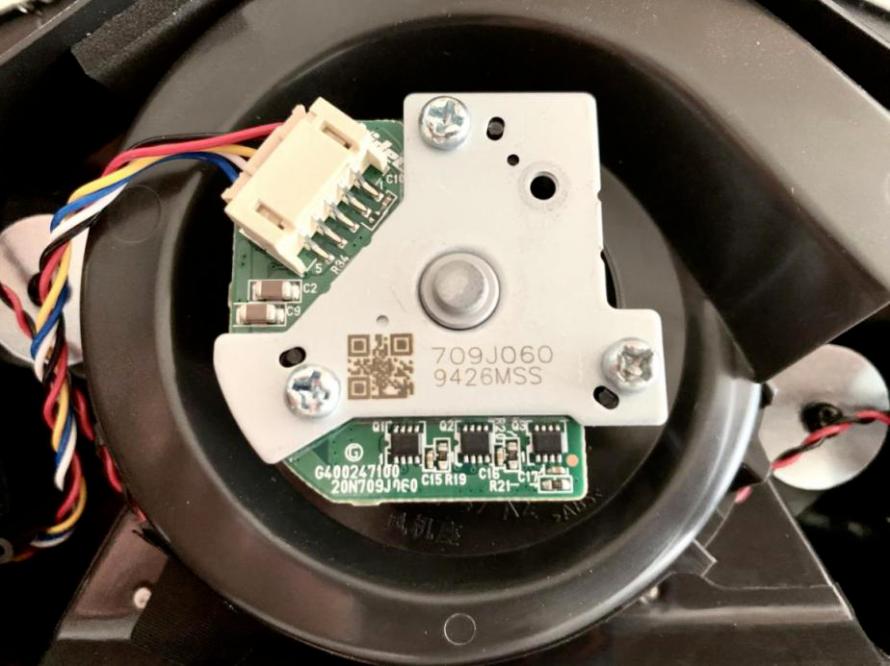

主涡轮风机座709J060、提供吸力、ZIF接口、电机品牌为尼德科(Nidec)，吸力约为1000pa/aw。

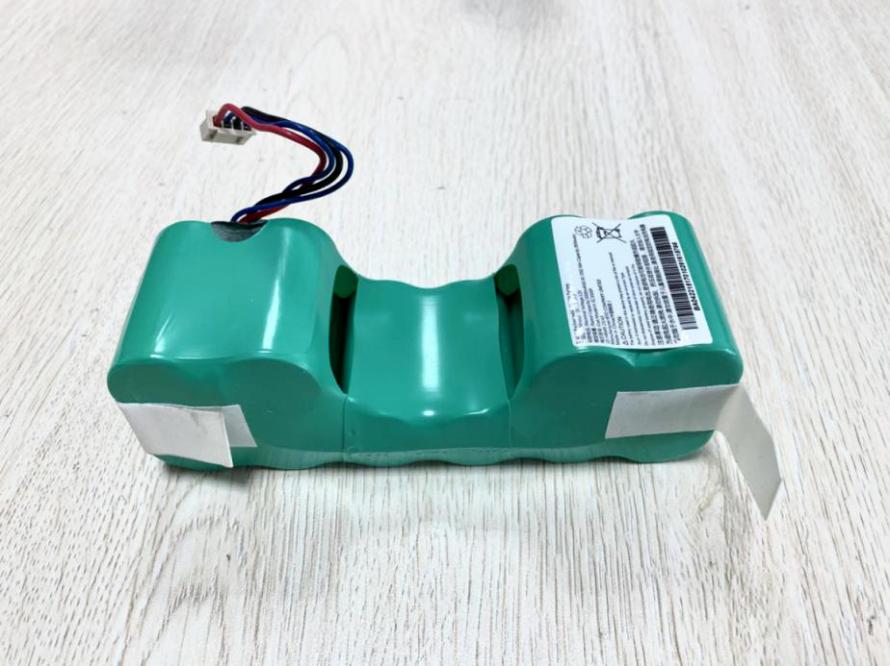

电池类型为镍氢电池，产品型号为DM88-BYD，标准电压为12V，额定容量为3000mAh，电芯型号为H-SC3000P，制造厂商为比亚迪股份有限公司。

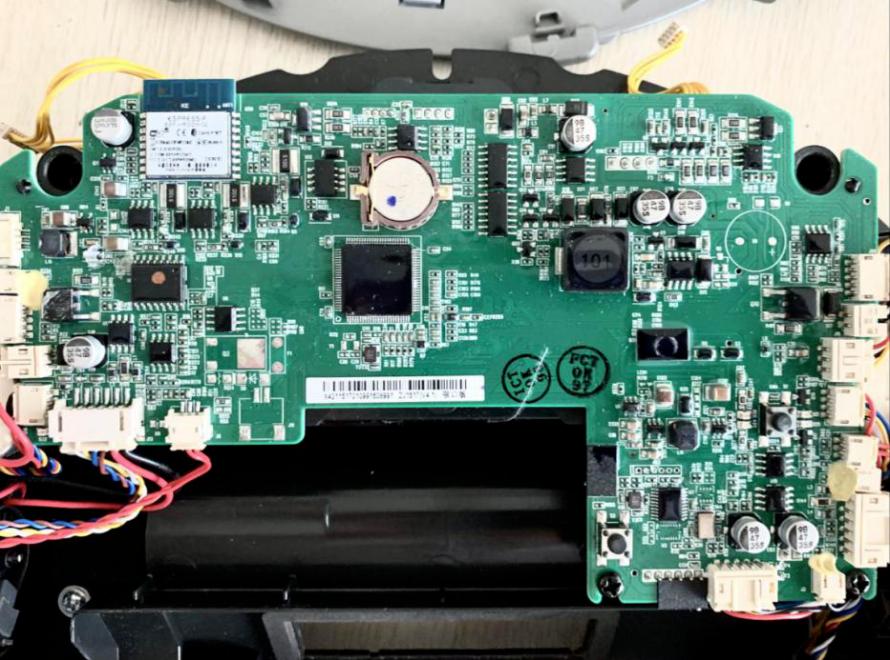

DG710主控芯片为兆易创新GD32F103VGT6，基于ARM Cortex-M3内核，主频108MHz，具备1MB Flash、96KB  RAM、12位ADC与丰富通信接口，适合多传感器输入与多执行单元控制等复杂任务，作为整机“大脑”承担主逻辑处理、任务调度与电源分配。

通信部分集成了乐鑫ESP-WROOM-02 Wi-Fi模组，基于ESP8266EX芯片，支持2.4GHz无线通讯协议，内置TCP/IP协议栈和SPI  Flash，负责与APP进行实时互联，完成远程启动、路径记录、状态同步等功能。模组面积仅为18×20mm，适合在空间紧凑的产品中部署。

功率控制方面，搭载AOS的AO4459 P沟道MOS，以及德州仪器的充电管理IC。

除控制与驱动之外，主控板还集成了多个辅助功能模块。在时钟管理方面，采用爱普生RX-8010SJ低功耗实时时钟芯片，内置频率补偿晶体与I²C通信接口，为任务调度与状态记录提供时序支持。

语音播放功能由新唐ISD2260音频芯片实现，该芯片具备三声道数字音频播放能力，内置D类扬声器驱动，输出功率可达1W，用于运行状态的语音反馈。

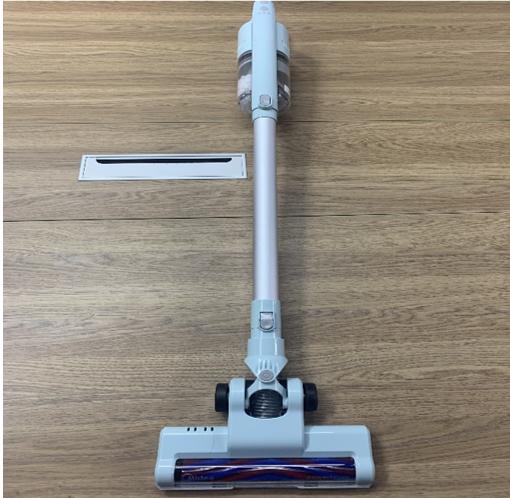

作为手持吸尘器中的主流款式，美的P2G无线吸尘器在性能与成本控制之间取得平衡，结构轻巧、操控便捷，配有主吸电机与地刷独立电机，实现了双电机协同清洁。

其电控系统以分体式设计为主，由主控板、外置电源适配器与锂电模块共同组成，搭载多颗经典国产与国际主流元器件，是面向中端市场的代表性“芯”价比方案。

外置可充电式锂电池：

型号：HD003

额定电压：14.4V

充电限制电压：18V

额定容量：2Ah 18.8Wh

主控芯片选用意法半导体的STM8L052R8，是一款超低功耗8位微控制器，内置64KB Flash、EEPROM存储和多种低功耗运行模式。该芯片具备较强的抗干扰性能与灵活的外设控制能力，适用于功率受限的小家电场景。配套功率路径中，搭载了来自IR的PD-97146A系列功率MOSFET，具有低导通电阻与全特性雪崩电压支持，用于高频DC-DC电路。

此外，电机切换路径中使用了新洁能的NCE40P07S(P沟道MOS)，该器件采用先进沟槽工艺，具备较低的栅电荷与良好的雪崩耐受能力，适用于充电保护与负载切换控制，满足中等电流负载场景的应用需求。
