MEMS压力传感器深度解析（一）：分类对比及选型指南

MEMS压力传感器是融合微电子技术与微加工技术制造的新型传感器，凭借微型化设计在尺寸、精度、响应速度和能耗方面表现卓越，广泛应用于汽车电子、消费电子、医疗、工业自动化、航空航天等众多领域。本文将深入解析MEMS压力传感器的技术原理、性能差异与应用场景，为行业从业者提供全面参考。

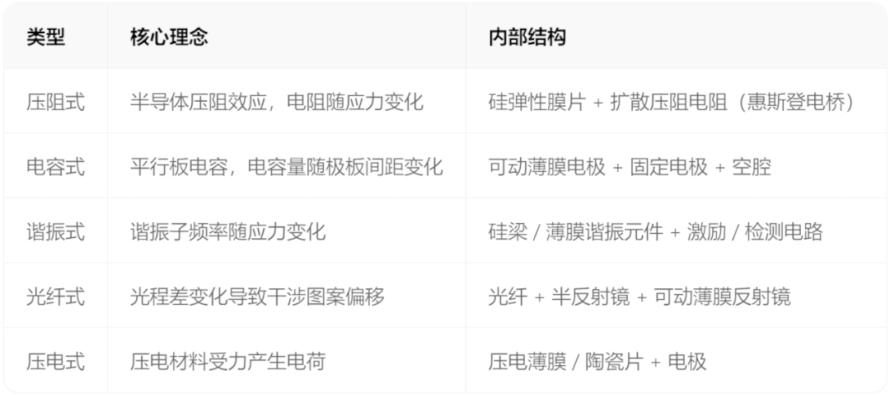

MEMS 压力传感器的核心差异源于其利用的物理效应，不同原理决定了其性能边界与应用场景。主流技术路径包括压阻式、电容式、谐振式、光纤式、压电式五大类，其技术特性呈现显著分化。

压阻式压力传感器基于 1954 年发现的压阻效应 —— 当半导体材料（如单晶硅）受到应力作用时，能带结构变化导致电阻率发生显著改变。其核心结构为 "弹性硅膜片 + 惠斯登电桥"：硅膜片周边密封固支，背面蚀刻形成倒四边锥体空腔，膜片表面扩散形成四个压阻电阻，组成电桥电路。

当压力作用于膜片时，膜片发生形变，使电桥中一组对臂电阻增大、另一组减小，输出与压力成线性的电压信号。为优化性能，芯片通常与热膨胀系数匹配的玻璃基片键合，实现应力隔离与电绝缘。其优势在于结构简单、成本低廉，可批量生产，但需温度补偿以抵消环境干扰。

电容式压力传感器利用 "平行板电容器" 原理工作：以硅薄膜为可动电极，与固定电极形成电容结构，压力导致薄膜形变，使极板间距变化，进而引起电容量改变。其核心结构包括圆形金属薄膜（或镀金属硅膜）、固定电极及空腔，通过测量电路将电容变化转换为电信号。

与压阻式相比，电容式的灵敏度与线性范围更优，且温度漂移小、稳定性高。但需保持极板绝缘，在粉尘或液体环境中易受干扰，成本也相对较高。典型应用中，电容式传感器常采用硅 - 玻璃键合工艺形成真空参考腔，适用于绝压测量。

谐振式压力传感器基于 "应力 - 频率" 效应：谐振子（如硅梁、薄膜）的固有振动频率随外部压力导致的应力变化而改变，通过检测频率偏移实现压力测量。其核心结构为谐振元件与支撑结构，常见形式包括双端固定音叉（DETF）、谐振膜等，需配合激励与检测电路维持振荡并读取频率。

谐振式的突出优势是高精度、高分辨率，且输出为数字信号，易于与数字设备对接。但制造工艺复杂、生产周期长，对温度和振动敏感，成本居高不下，主要用于航空航天、计量等高端场景。

光纤式压力传感器运用 Fabry-Perot 干涉原理：光纤一端为半反射镜，另一端连接可动薄膜反射镜，压力改变薄膜位置，导致两反射面光程差变化，通过分析干涉条纹偏移量计算压力。其核心结构为光纤、薄膜反射镜及密封腔体，具有天然抗电磁干扰能力。

该技术适用于强电磁干扰、高温、腐蚀等恶劣环境，且体积小、易于远程监测。但光学元件成本高，系统调试复杂，光纤与薄膜的连接工艺要求严苛，限制了其规模化应用。

压电式压力传感器基于压电效应：某些材料（如 AIN、PZT）在机械应力作用下产生电荷，压力变化引起电荷输出改变。其核心结构为压电薄膜 / 陶瓷片，无需外部电源，属于自供能型传感器。

压电式的动态响应极快（毫秒级），适用于瞬态压力监测（如爆炸、冲击），但无法测量静态压力，且输出信号微弱，需复杂放大电路，长期稳定性较差。

压阻式：灵敏度较高，满足多数工业场景需求。

电容式：灵敏度优于压阻式，线性范围宽。

谐振式：灵敏度极高，适合精密测量。

光纤式：灵敏度高，受环境干扰小。

压电式：动态灵敏度突出，但静态性能差。

压阻式：功耗中等（mA 级），需持续供电维持电桥工作。

电容式：功耗较低（μA 级），检测电路无需大电流。

谐振式：功耗较高（mA 级），激励电路需维持谐振子振荡。

光纤式：功耗极低，适合远程无源监测。

压电式：零功耗（自供能），仅需信号调理电路。

工作温度：

压电式> 光纤式> 谐振式> 压阻式 / 电容式

抗干扰性：

光纤式> 压电式 > 谐振式 > 电容式 > 压阻式

成本：压阻式< 电容式 < 压电式 < 谐振式 < 光纤式

芯片尺寸：压阻式 / 电容式< 谐振式 < 光纤式

关键指标对比

汽车领域是 MEMS 压力传感器应用规模最大的单一赛道，占比超过 35%。压阻式传感器在汽车发动机管理、刹车系统、轮胎监测等方面应用广泛，如监测发动机进气压力、刹车系统压力等；电容式传感器可用于汽车舒适系统中的压力监测；谐振式传感器则在汽车高精度压力测量场景发挥作用。

高端汽车通常配备上百个传感器，其中包括 10 个左右的 MEMS 压力传感器，为汽车制造商优化发动机性能、提高燃油效率和增加驾驶安全性提供关键数据。

随着 3D 导航、运动监测和健康监测等应用的发展，MEMS 压力传感器在消费电子产品中应用日益普遍。压阻式和电容式传感器常用于智能手机、平板电脑和智能手表中的气压计、高度计和室内导航等功能；在无人机、航模等领域，MEMS 压力传感器可提供海拔信息，协同导航系统实现精准飞行控制。

在医疗行业，MEMS 压力传感器被广泛应用于各种医疗设备和检测系统。电容式传感器可用于血压检测、呼吸机和人工呼吸器的控制等，因其稳定性好；压阻式传感器在体内压力监测以及药物输送系统中发挥作用，具有较高的灵敏度。

工业自动化领域中，MEMS 压力传感器用于监测和控制各种工业过程。压阻式传感器适用于液体和气体管道系统、液位监测等；光纤式传感器因其抗干扰能力强，适用于工业环境中的恶劣条件下的压力测量；谐振式传感器则用于对精度要求极高的工业控制场景。

MEMS 压力传感器可用于飞机和火箭的空气动力学性能测试、高空气压监测、气象数据收集以及航空器和天基设备的气压控制。谐振式和光纤式传感器在该领域应用较多，因其高精度和抗干扰能力强，能满足严苛的环境要求。

根据测量压力的类型选择合适的传感器：

绝压传感器：测定绝对压力，传感器内自身带有真空参考压，所测压力与大气压力无关，适用于大气压力测量、海拔高度测量等。

表压传感器：测定对大气的相对压力，以大气压力为参考压，适用于容器内液体压力测量等场景，可消除大气压力变化的影响。

差压传感器：测定两处压力差，有两个输入，适用于流量测量等应用。

考虑传感器的最大过压能力、精度与压力量程的关系以及价格与量程的关系：

最大过压能力：特别注意静压和动压的区别，动压可能出现冲击压力，应选用较大过压能力的传感器。

精度与量程的关系：不同量程的压力传感器精度存在差异，选择合适量程更容易满足精度要求。

价格与量程的关系：通常 0.3-1MPa 的压力传感器价格较便宜，0.1MPa 以下或 1MPa 以上的价格较高。

精确度由非线性、迟滞、不可重复性、温度、零点平衡、校正和湿度效应等因素决定。静态精度和全温度范围精度都可分为超高精度（0.01-0.1% FS）、高精度（0.1-1% FS）、普通精度（1-2% FS）、低精度（2-10% FS）四档。根据实际应用场合和要求，提出合理的精度要求，高精确度传感器成本较高。

输出信号：MEMS 传感器输出的模拟信号经过处理后，数字信号可输出 I2C/SPI，模拟信号可以输出 0-5V 和 0-10V，电流信号可以输出 4-20mA，根据测量或控制回路选择合适的输出信号。

激励源：有恒流源和恒压源两种激励方法。恒流源激励有利于热灵敏度漂移的补偿，一般精度测量时使用；恒压激励不能直接提供灵敏度温度补偿，但可在桥外串接热敏电阻或二极管进行补偿。此外，激励电源还分为正比激励和固定激励，根据实际需求选择。

介质类型：气体是可压缩流体，增压时会贮存压缩能，减压时释放动能，给传感器弹性膜施加冲击波；液体是不可压缩流体，安装时需注意避免压力升高超过耐压极限。

环境条件：工作环境恶劣时，如存在大的振动、冲击或电磁干扰，要求传感器过压能力增强、机械密封可靠、防松动，引线等需电磁屏蔽并接地。

介质相容性：传感器的弹性膜结构应与腐蚀性介质隔开；检测易燃、易爆介质压力时，使用小激励电流，增加外套耐压能力等。

压力传感器使用温度范围分为普通商业级（-10-60℃）、工业级（-25-80℃）、汽车级（-40-125℃）、军事级（-55-125℃）、特殊级（-60-350℃）。根据应用环境选择，室内应用可选择商业级，室外应用可选择工业级，也可采取措施使传感器与环境热隔离后选择合适级别。工作温度范围越宽，补偿技术难度越大，校准工作量也越大。

压力传感器常用的压力密封方式有橡胶垫、环氧树脂、聚四氟乙烯垫、锥孔配合、管螺纹配合及焊接等，所用密封材料决定了传感器的工作温度范围，根据工作温度和环境选择合适的密封方式。

MEMS 压力传感器类型多样，各有其独特的工作原理、性能特点和适用场景。在选型时，需综合考虑用途、压力量程、精度、电学要求、作业方式、温度范围和密封要求等因素，以选择最适合具体应用的传感器。随着技术的不断发展，MEMS 压力传感器在各领域的应用将更加广泛，为工业实践和科技发展提供更有力的支持。
