电子电路中常见电子元器件的作用整理

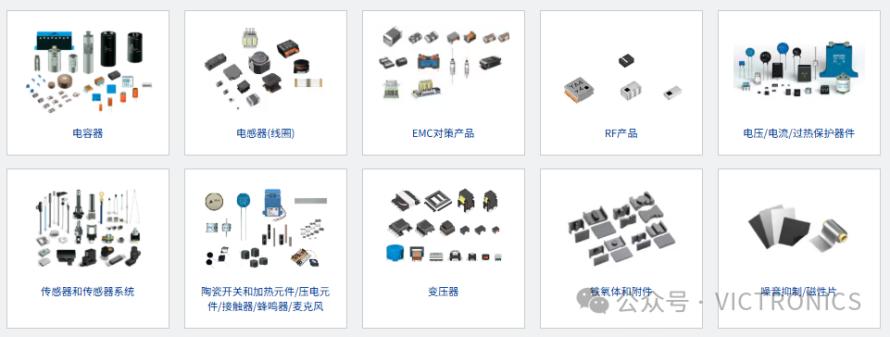

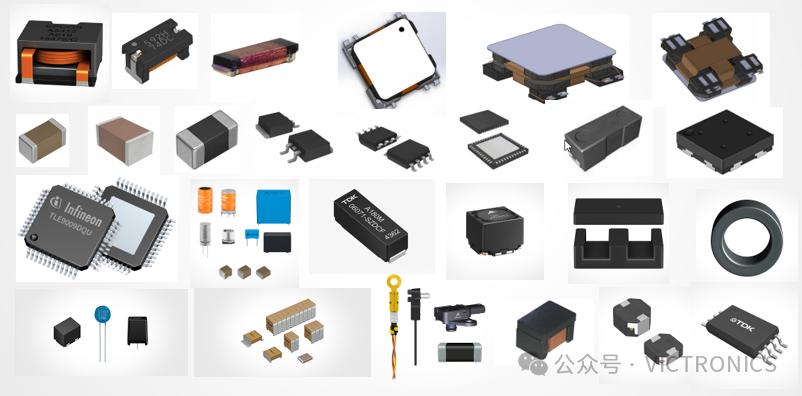

以下是电子电路中常见电子元器件的作用整理，主要包括基础无源元件、半导体器件、集成模块及特殊元件：

1.电阻（R）

限流：限制电路电流（如LED串联电阻防止过流）。

分压：串联分压以获取目标电压（如偏置电路）。

耗能：将电能转化为热能（如电热丝、负载电阻）。

偏置与反馈：为晶体管/运放提供静态工作点，或在放大电路中实现负反馈稳定增益。

阻抗匹配：调整电路输入/输出阻抗，减少信号反射（如射频电路）。

2.电容（C）

储能：充电后存储电荷，维持临时供电（如CMOS电路断电后数据暂存）。

滤波：

电源滤波：利用“通交流、隔直流”滤除纹波（如电解电容+瓷片电容组合）；

旁路滤波：为高频信号提供低阻通路，消除干扰（如IC电源引脚并联小电容）。

耦合：隔离直流分量，传递交流信号（如音频放大电路的级间耦合）。

去耦（退耦）：抑制电源波动对IC的干扰，提供瞬时电流（如芯片电源与地之间的电容）。

定时与振荡：与电阻组成RC振荡电路（如555定时器），或与电感构成LC谐振回路。

3.电感（L）

储能：通电时将电能转化为磁场能，断电时释放（如开关电源的储能电感）。

滤波：与电容组成LC/π型滤波电路，“通直流、阻交流”，抑制高频干扰。

抑制电流突变：电流变化时产生反向电动势，保护元件（如电机驱动电路的续流电感）。

谐振与选频：在LC振荡电路中产生固定频率信号（如收音机调谐电路）。

4.二极管（Diode）

单向导电：整流（交流电转直流电，如桥式整流电路）、防反接保护（如电源输入端并联二极管）。

稳压：稳压二极管（齐纳二极管）反向击穿时稳定电压（如5V稳压电路）。

开关作用：肖特基二极管因结电容小，用于高频开关电路（如DC-DC转换器）。

检波：从调幅信号中提取音频信号（如老式收音机）。

静电防护：通过钳位电压、泄放电流，快速抑制静电放电（ESD）产生的瞬态高压，保护敏感器件（如芯片引脚、通信接口）。

5.三极管（BJT）

信号放大：电流放大（如共发射极放大电路，β倍基极电流放大）。

开关控制：数字电路中基极控制集电极-发射极导通/截止（如LED闪烁电路）。

恒流源：利用三极管的恒流特性，为电路提供稳定电流（如偏置电路）。

6.场效应晶体管（FET）

电压控制电流：栅极电压控制漏极电流，输入阻抗高（如MOSFET用于电源开关，功耗低）。

放大与阻抗匹配：结型场效应管（JFET）用于高频放大或阻抗变换（如前置放大器）。

功率驱动：功率MOSFET可驱动大电流负载（如电机驱动、逆变器）。

7.晶闸管（Thyristor）

可控开关：触发后保持导通，用于大电流控制（如调光台灯、电机调速）。

类型细分：

单向晶闸管（SCR）：仅单向导通，用于整流；

双向晶闸管（TRIAC）：双向导通，用于交流调压。

8.集成电路（IC）

运算放大器（运放）：放大微弱信号，实现信号运算（如加法、减法、积分电路）。

微控制器（MCU）：集成CPU、内存、外设接口，控制复杂逻辑（如Arduino开发板）。

数字逻辑芯片：实现与/或/非等逻辑运算（如74系列门电路、触发器）。

存储器：ROM存储固定数据，RAM临时存储运行数据（如单片机的EEPROM/Flash）。

电源管理IC：DC-DC转换、LDO稳压、电池充电管理（如手机充电器芯片）。

模数/数模转换器（ADC/DAC）：模拟信号与数字信号相互转换（如音频编码解码）。

收发器（Transceiver）双向信号传输：集成发送（Transmitter）与接收（Receiver）功能，实现数据双向通信，常见于串行/并行通信接口。

9.变压器（Transformer）

电压变换：升高或降低交流电压（如220V转12V电源适配器）。

电气隔离：隔离前后级电路，防止干扰或触电风险（如医疗设备电源）。

阻抗匹配：调整电路阻抗，优化功率传输（如音频功放与扬声器之间）。

10.继电器（Relay）

弱电控强电：小电流控制线圈，触点通断大电流电路（如继电器控制电机启停）。

电气隔离：隔离控制电路与负载电路，避免干扰（如PLC控制系统）。

类型：电磁继电器（机械触点）、固态继电器（无触点，响应快）。

11.传感器（Sensor）

物理量转电信号：

光传感器：光敏电阻（光线强弱→电阻变化）、光电二极管（光信号→电流）；

温度传感器：热敏电阻（温度→电阻）、热电偶（温度差→电压）；

压力传感器：压敏电阻（压力→电阻）、应变片（形变→电阻）；

运动传感器：加速度计（加速度→电压）、陀螺仪（角速度→信号）。

12.发光二极管（LED）

光电转换：通电发光，用于指示（电源指示灯）、照明（LED灯）或信号传输（红外遥控）。

特性：低功耗、寿命长、响应快（如数码管、显示屏像素）。

13.晶体振荡器（Crystal Oscillator）

频率基准：利用石英晶体压电效应，产生高精度时钟信号（如单片机、时钟电路）。

稳定频率：为CPU、通信模块提供基准频率（如12MHz晶振用于51单片机）。

14.霍尔元件（Hall Element）

磁电转换：检测磁场存在与强弱，输出电压信号（如无刷电机转子位置检测、电流互感器）。

非接触传感：测量转速（齿轮+磁铁触发霍尔开关）、位置（门禁磁开关）。

15.保险丝（Fuse）

过流保护：电流超过阈值时熔断，切断电路（如电源入口保险丝防止短路损坏）。

16.电位器（Potentiometer）

可调电阻：手动调节阻值，控制电压或电流（如音量调节旋钮、分压式温控电路）。

17.开关（Switch）

通断控制：手动或自动控制电路通断（如电源开关、微动开关）。

类型：机械开关、电子开关（如MOSFET作为开关管）。

18.连接器（Connector）

电路连接：实现模块间电气连接（如PCB接插件、USB接口、排线端子）。

19. 磁珠（Bead）

高频滤波：利用铁氧体材料的高频阻抗特性，抑制高频噪声（如USB接口串联磁珠减少EMI干扰）。

等效特性：低频时近似电感（储能），高频时表现为电阻（消耗能量），常用于电源线、信号线滤波。

20. 铁氧体磁芯（Ferrite Core）

电磁干扰抑制：套在电缆上增加高频阻抗，衰减共模干扰（如电脑电源线缠绕铁氧体磁环减少辐射）。

磁路增强：作为电感/变压器的磁芯材料，提高磁导率（如开关电源的储能电感采用铁氧体磁芯）。

其他还有很多就不一一总结了，电子元器件通过“阻容感”的能量调控、半导体器件的信号处理、集成芯片的功能集成，以及传感器/执行器的物理量转换，共同构建了电子电路的“骨骼与神经”。实际应用中常需结合多元件协同工作（如RC滤波、LC振荡、运放反馈电路），以实现复杂系统功能。
