从3D打印机AMS拆解维修看国产芯片替代的十年路：从被卡脖子到全面国产化！

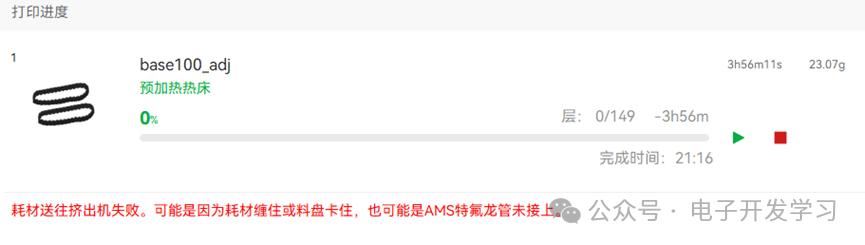

今天使用3D打印机打印的时候，软件提示耗材挤出失败。

看来我终于有机会拆解维修一番了。

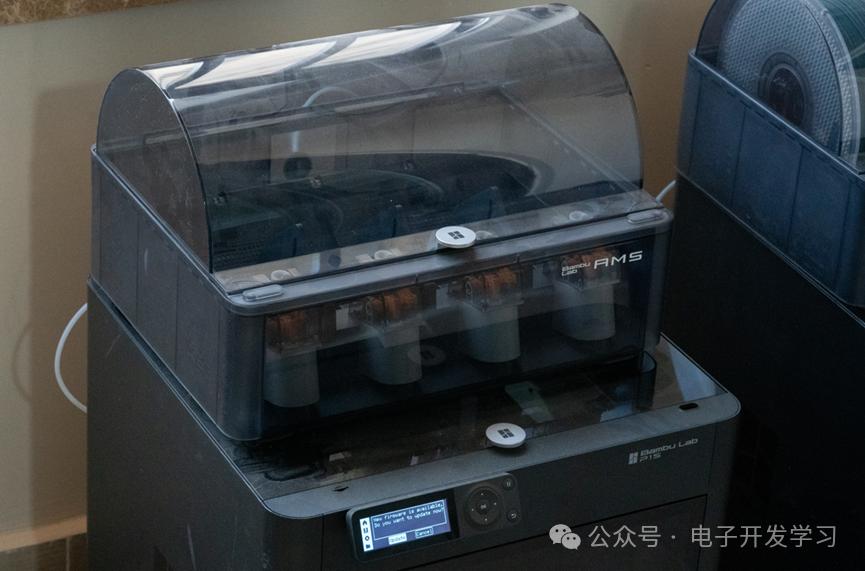

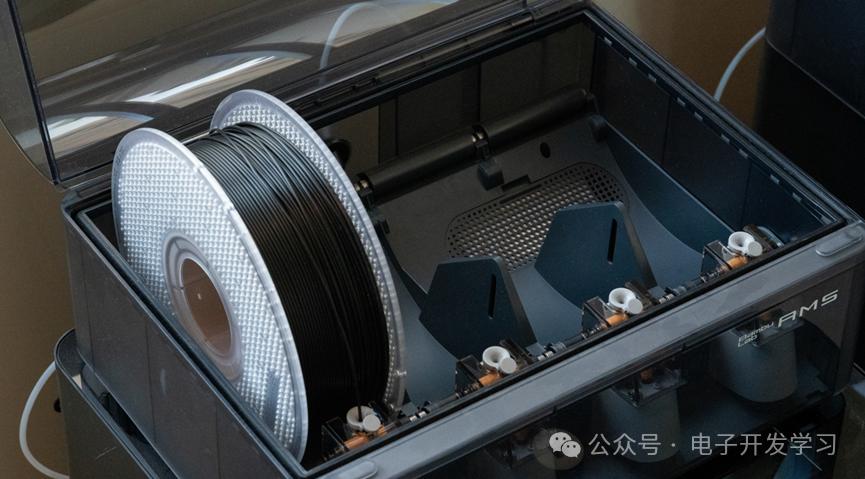

这是拆解前。

这么一个AMS自动供料系统可以装4盘耗材。

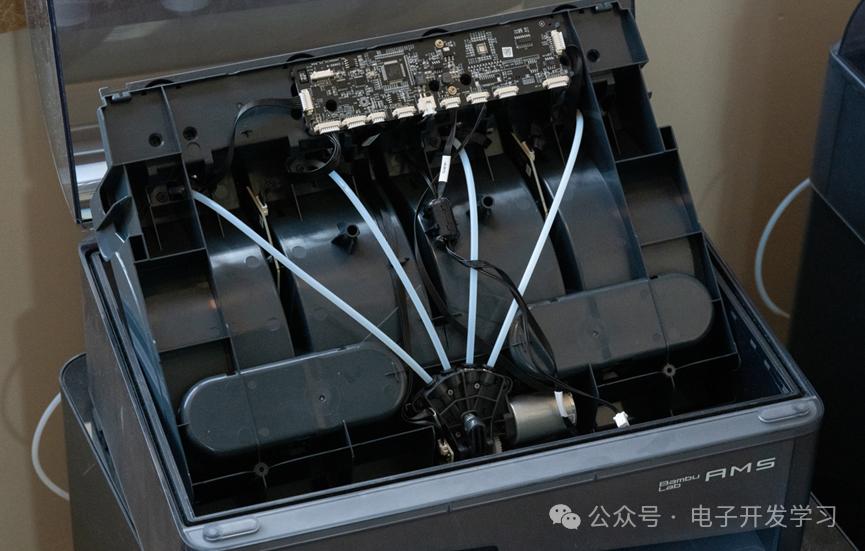

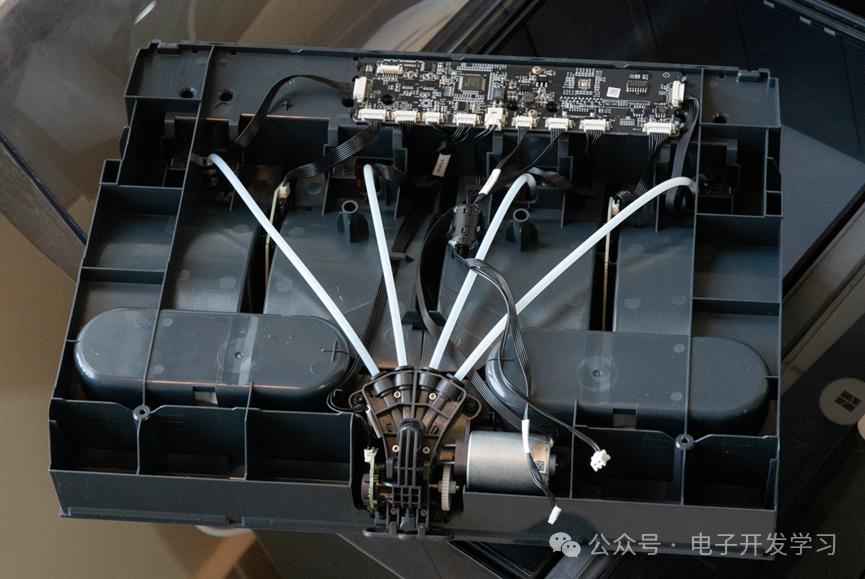

拆解比较容易，两颗螺丝拆掉，然后把后面的供料管拔掉，就可以把里面这一套拿出来了。

留意到有两个板子竖直放置，猜测这个的作用是NFC读卡器，用来读取耗材盘上的NFC物料标签。

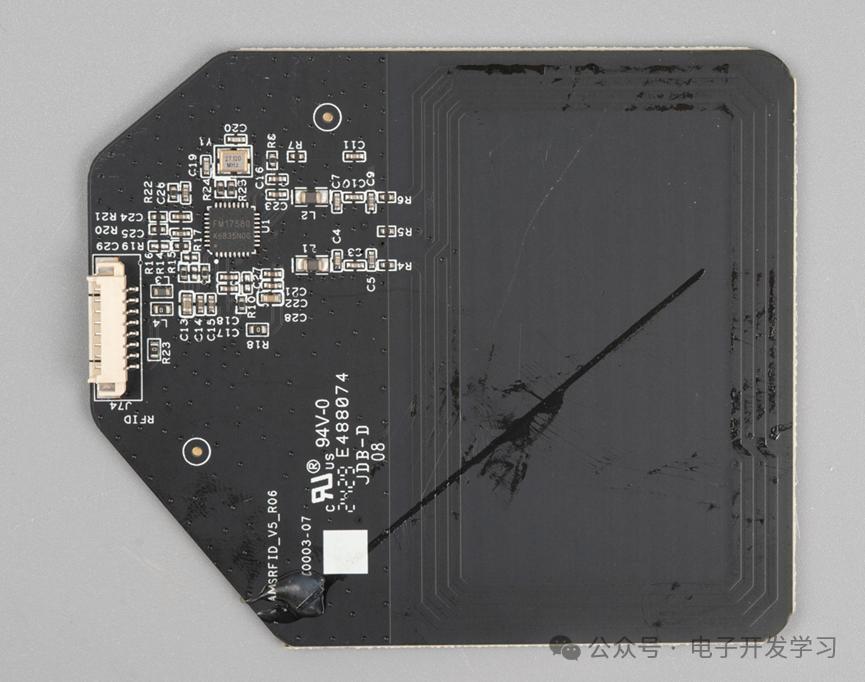

单独把这个板子拿出来看看，猜的没错，果然是NFC读卡器。

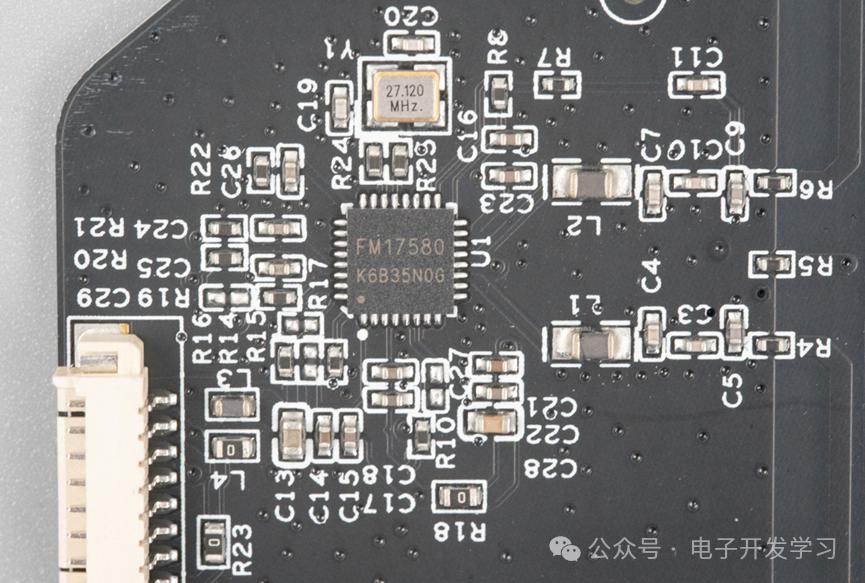

采用的NFC芯片是FM17580，这是来自复旦微的一款13.56MHz NFC读卡器芯片。支持14443 TypeA和TypeB读写器模式、支持M1加密、读写器操作距离可达50mm、支持通过SPI与主机通信。旁边的晶振是27.12MHz，其实一看到这个晶振，就知道这是NFC芯片。

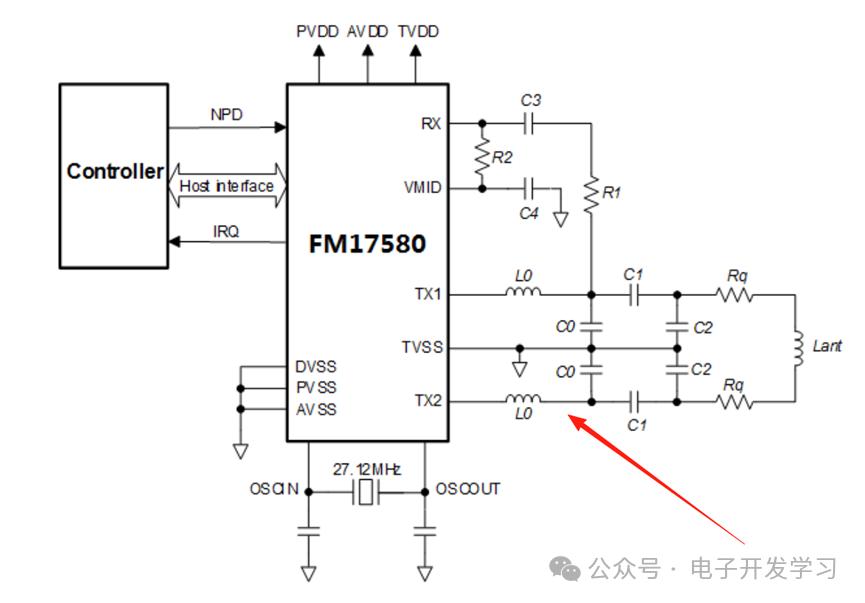

这是FM17580的典型电路图，其实NFC的电路比较特殊，它的天线是一个封闭的线圈，从芯片出来有两个电感、还有一坨阻抗匹配的电容电阻等等，晶振27.12MHz，所以在电路板上比较容易识别。

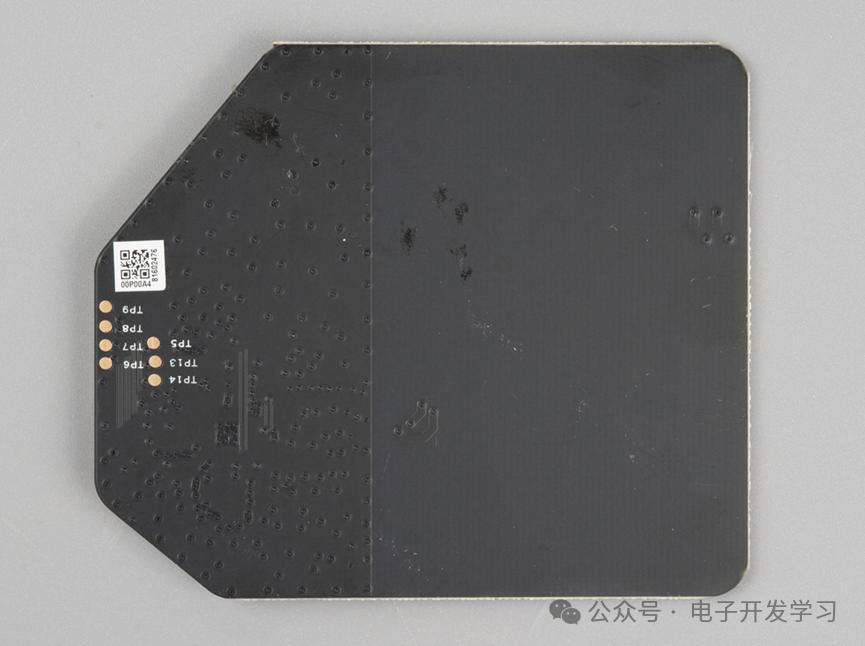

电路板背面没有器件，右边不铺铜，因为这部分板子正面是天线线圈。

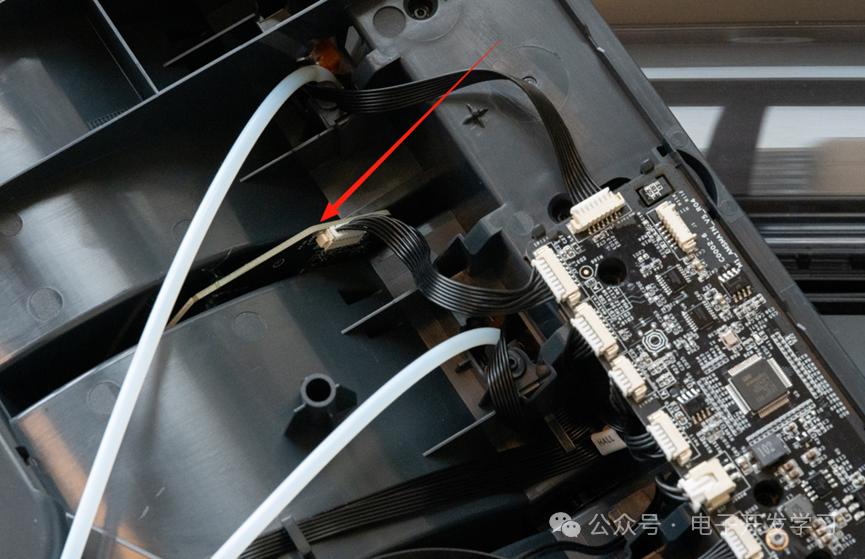

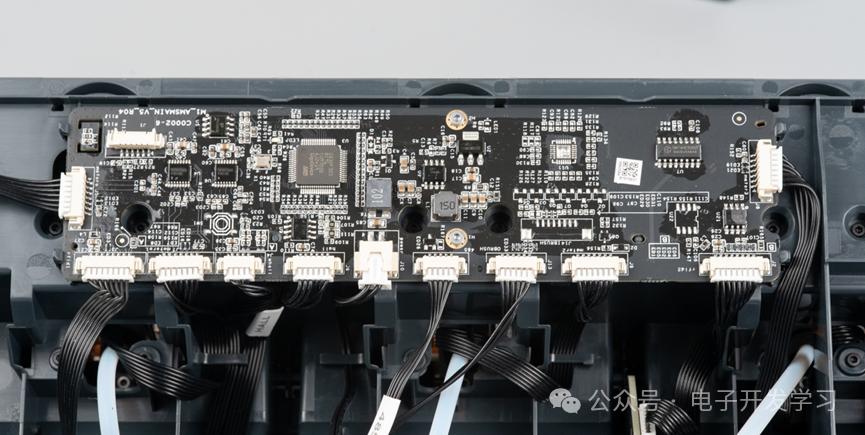

接下来看看主板。主板周围引出许多排线接口。

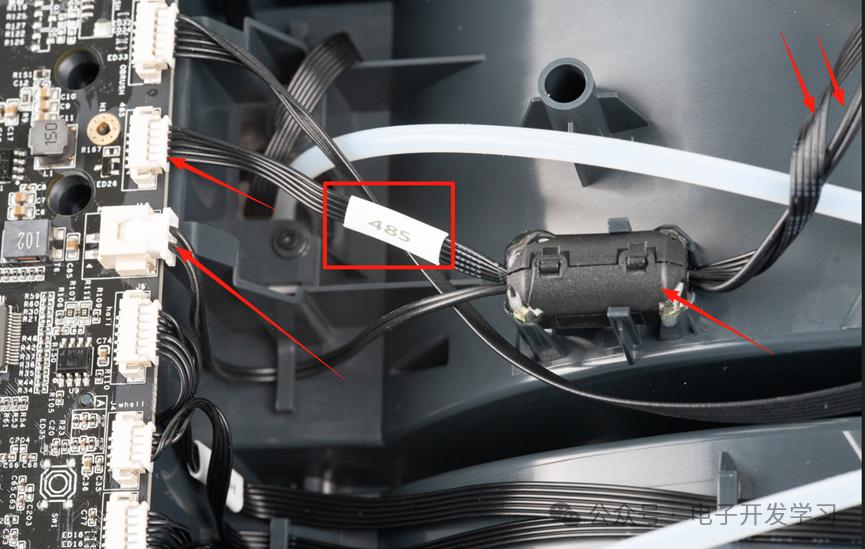

主板输入有两根排线， 2P 的这个是供电。 5P 的是 RS485 通信线，线束上加了一个磁环。为啥这个 RS485 是五根线，结合板子上正面背面各有一个 RS485 收发器，我猜测这是为了级联用的。因为这个 ASM 最多可以扩展 16 个耗材位，而打印机上只有一个接口，所以其他的应该是通过 RS485 扩展的。

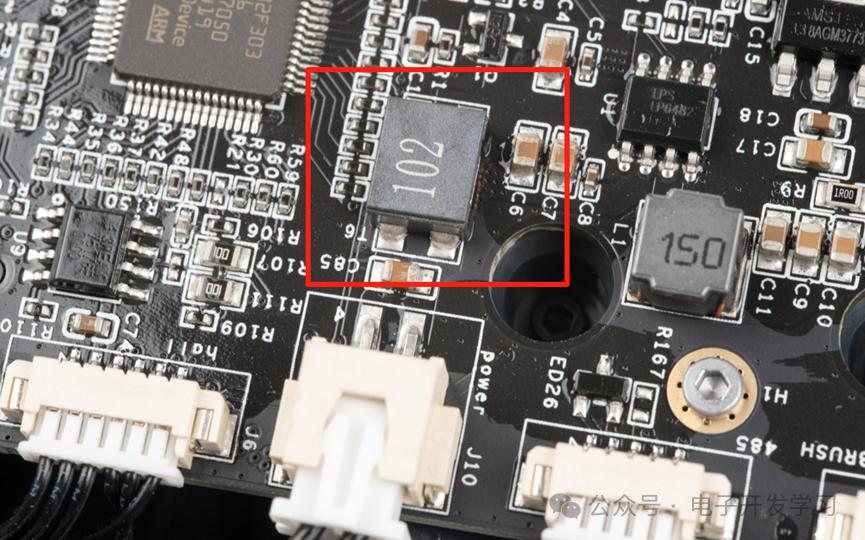

电源输入之后，经过一个102的共模电感滤除共模干扰。

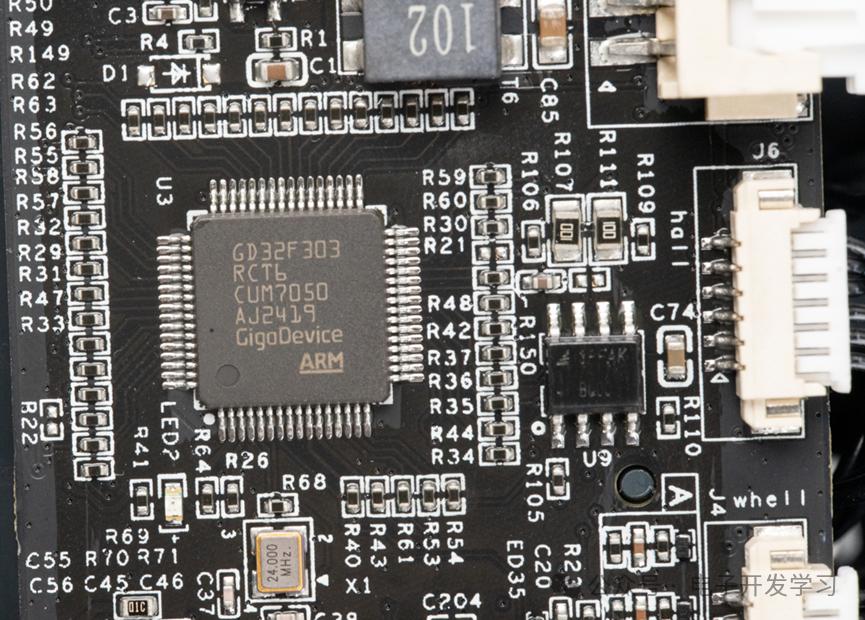

主板上，主控芯片用的是GD32F303RCT6，来自兆易创新的ARM-M4内核的MCU，主频120MHz，封装LQFP-64。这个器件的参数性能应该比较接近STM32F405RGT6（主频168MHz），但是价格只有STM32F405RGT6的三分之一多一点。

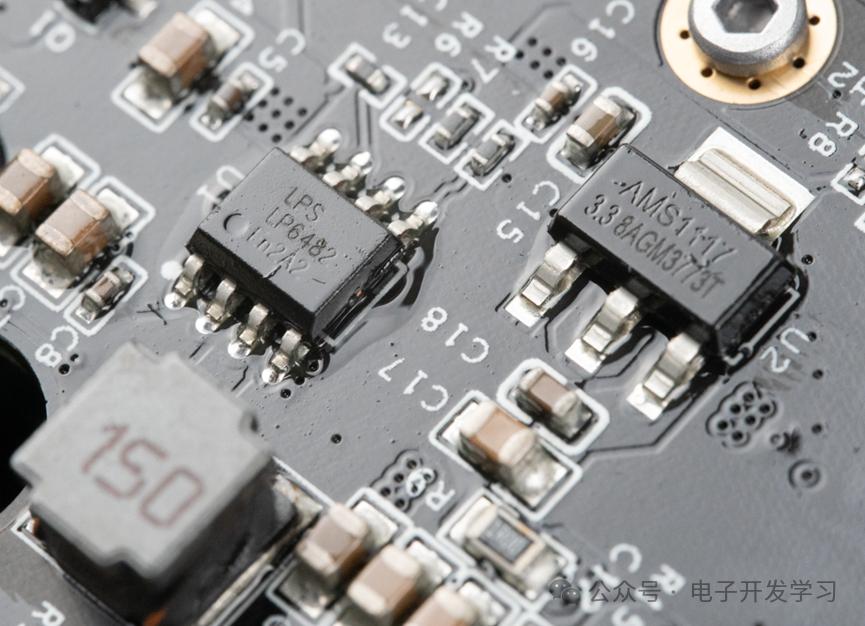

DC-DC芯片是微源半导体的LP6482，这是一个340KHz、2A电流的带软启动的降压转换器。旁边用了一颗AMS1117用来实现降压稳压。

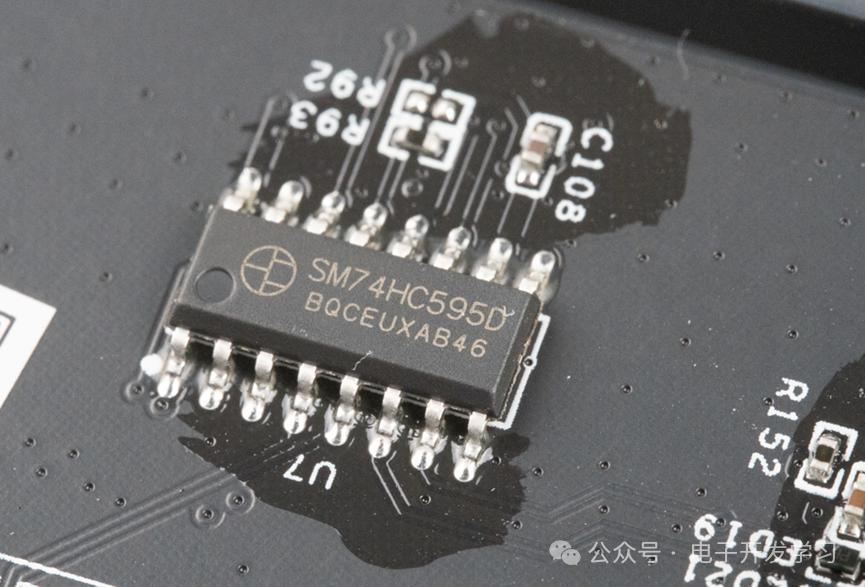

板子上用了一颗明微的移位寄存器SM74HC595D，这芯片我查了一下价格非常便宜，甚至做到2毛以内了，是Ti对标产品价格的一半左右，这是我第一次见到的厂商和型号，国产芯片是真牛啊。

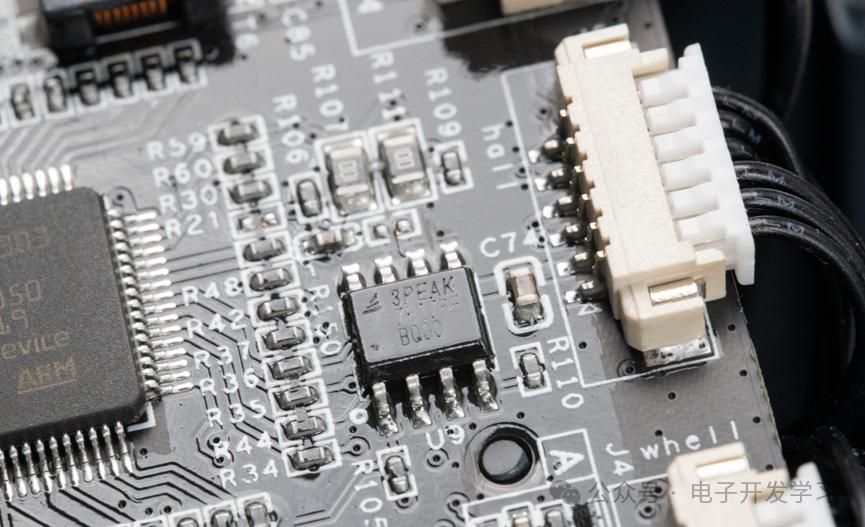

这边看到一个3PEAK的芯片。

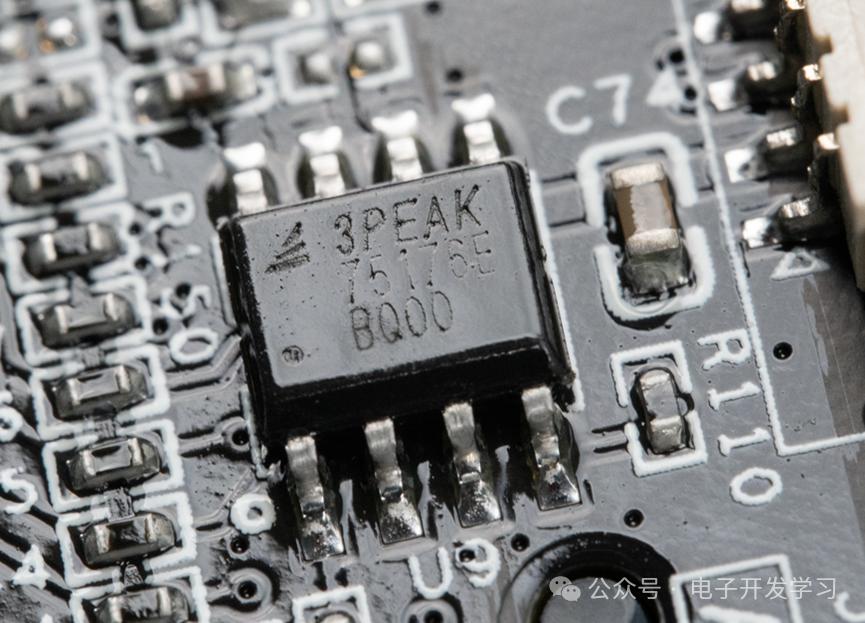

放大看到型号是TP75176E-SR，这是RS-485收发器。

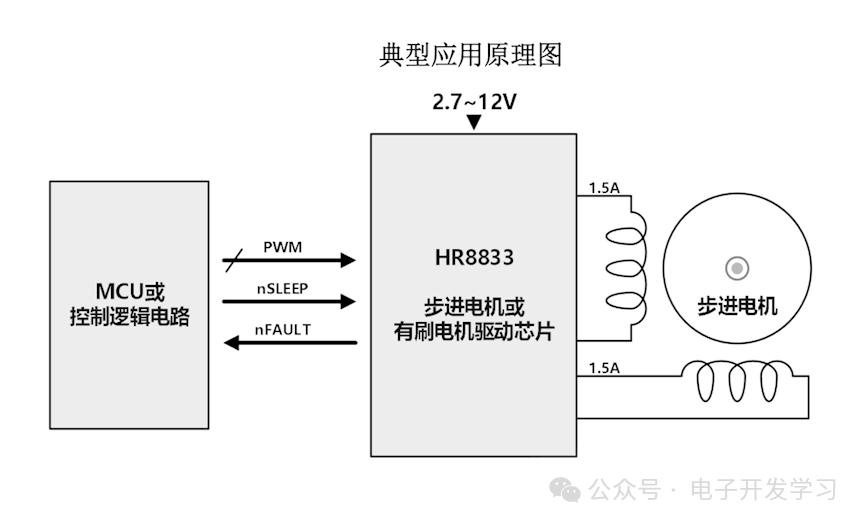

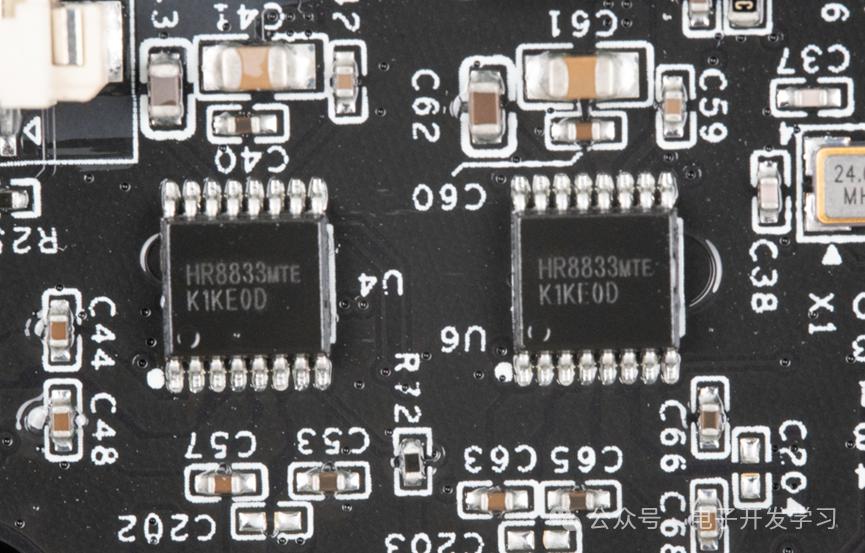

板子上还有两颗HR8833，来自嘉兴禾润的电机驱动芯片，封装为ETSSOP-16。这又是我第一次见到的厂商和型号。

这个芯片可以驱动两个直流有刷电机或者一个步进电机。不过我看了一下，驱动电流不算大，只有1.5A。

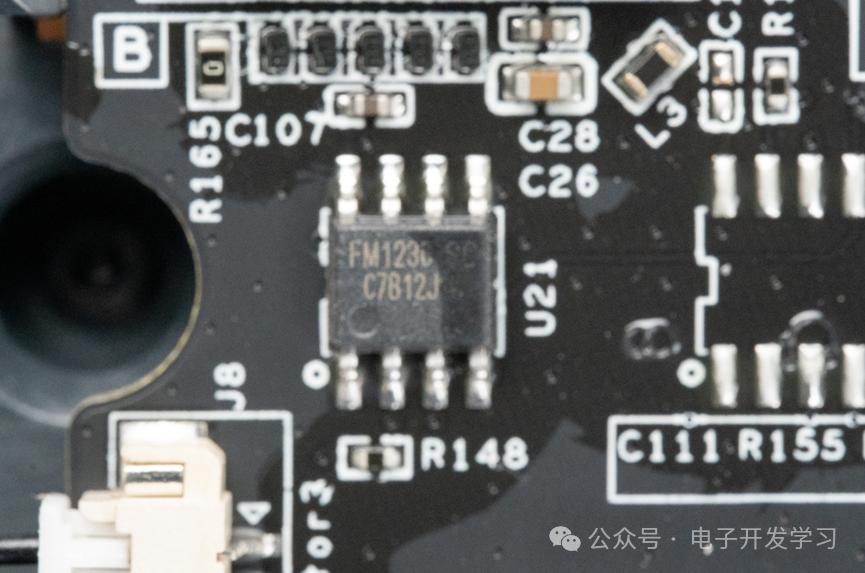

板子边上还有一个FM1230。这个芯片应该是复旦微的FM123X系列的安全芯片。

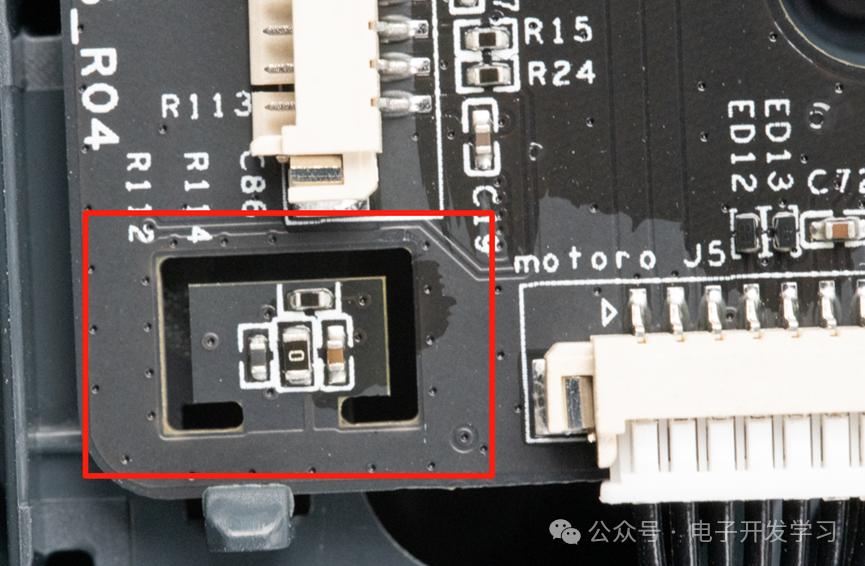

在板子的一角可以看到一个周围挖槽的区域，看来这个位置背面放的应该是温度敏感或者震动敏感的器件。

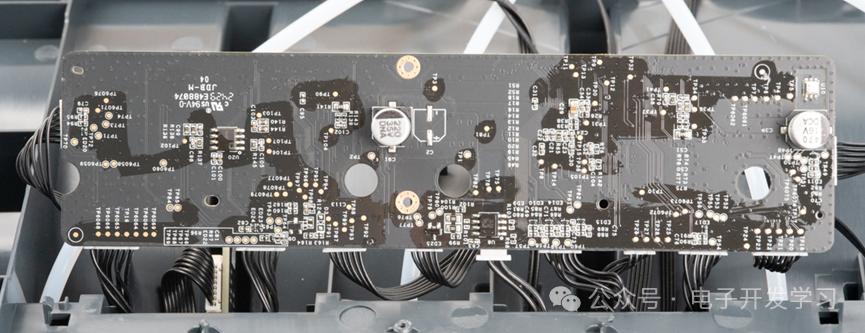

把板子拆下来。背面器件比较少。两颗点解电容，两三颗 SOP-8 封装芯片其中有一个是 3PEAK 的 RS485 收发器 TP75176E-SR ，另外还有右上角那个器件。

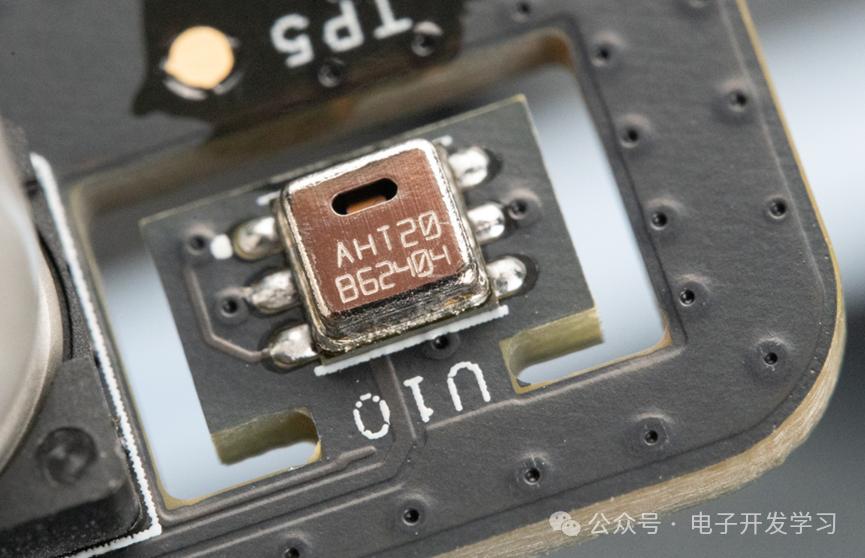

主要看一下这个器件，看样子应该是个温湿度传感器了，型号是AHT20，看起来果然是温湿度传感器，对标SHT20。查了一下，确定是温湿度传感器，来自广州奥松。

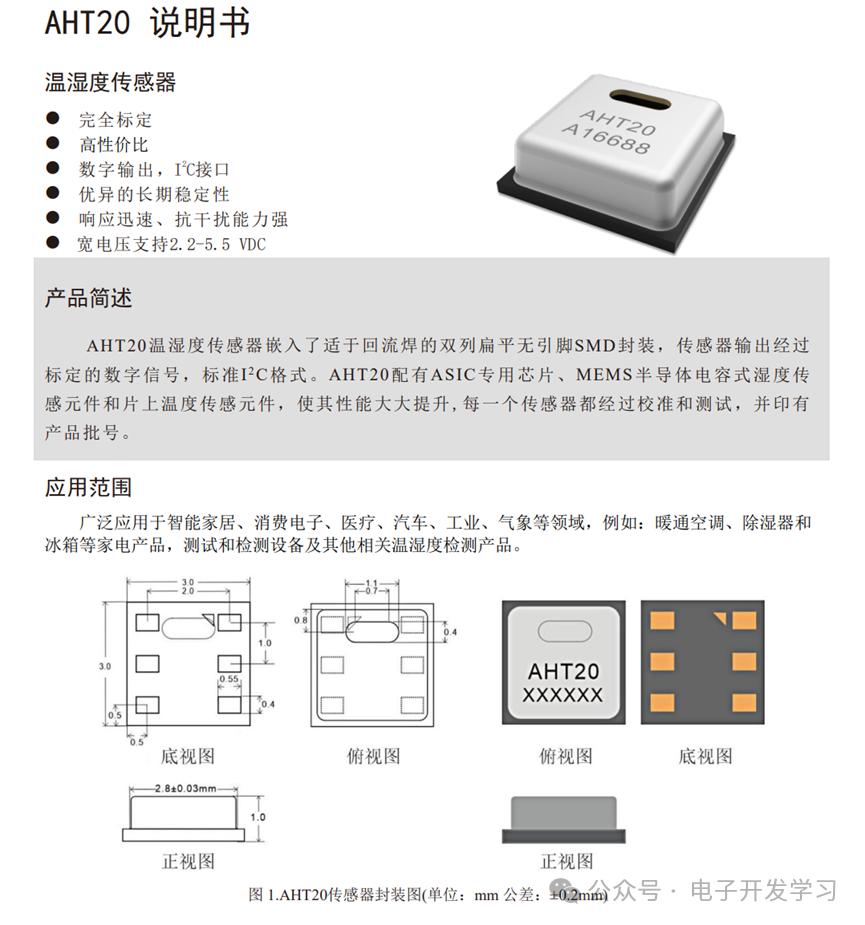

这是说明书上的内容。这也是我第一次见到这个厂商和型号。

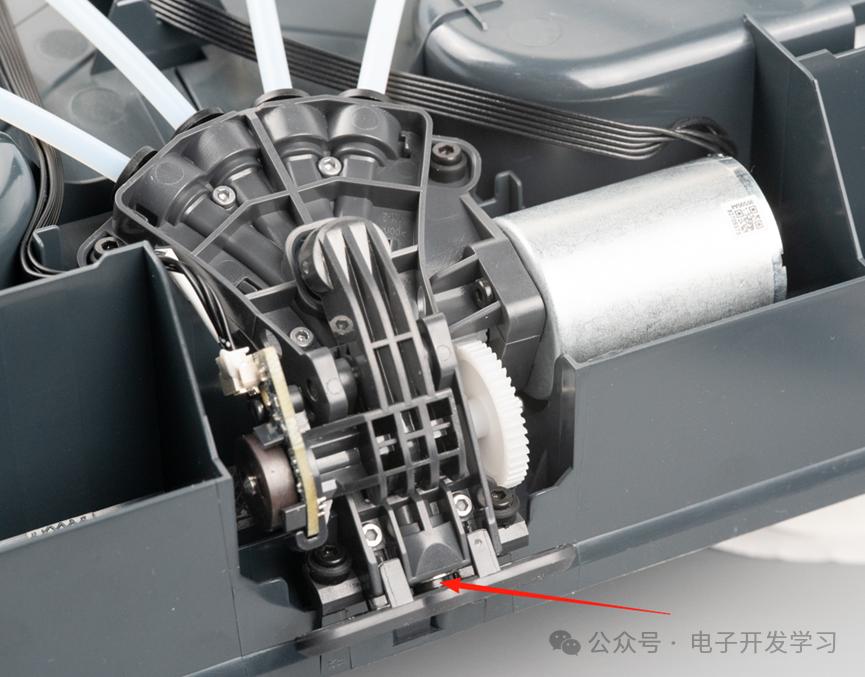

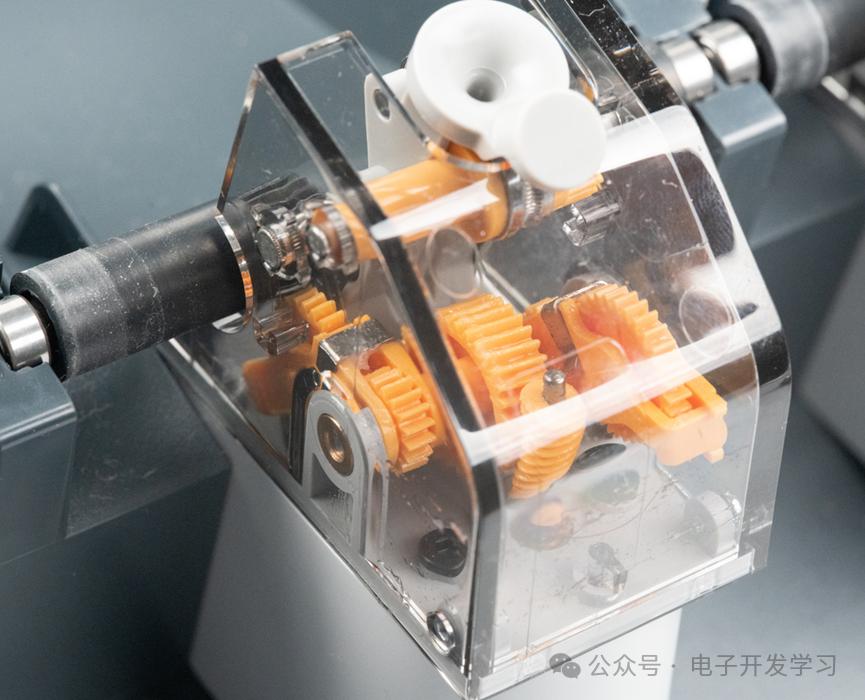

这个是把四个耗材管合并为1个的机构，用了一个直流电机。

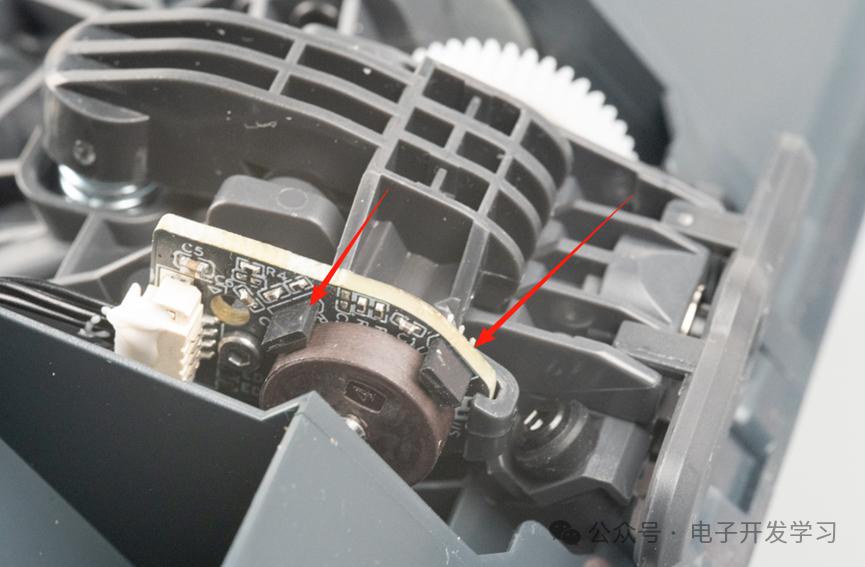

很显然在耗材挤出的齿轮上挂了一个霍尔编码器，用来读取耗材挤出速度，最终精确控制挤出速度。

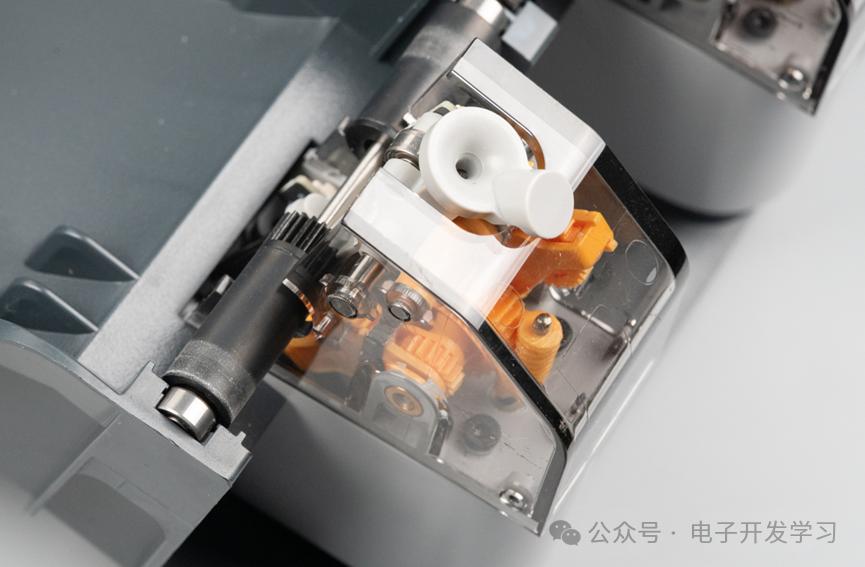

这是进料口。

里面也有一堆塑料齿轮。

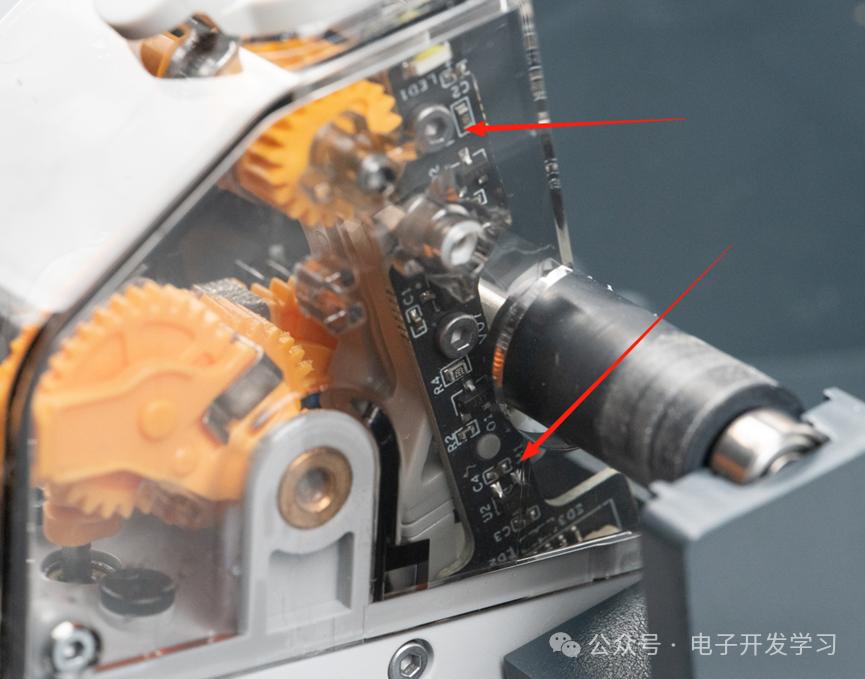

侧面也有一个电路板，但是由于这部分没有损坏，所以不用拆解维修。

从背面看，每个进料口也有一个电机尾部带驱动板。

其实我拆开之后，发现出问题的原因是有一段耗材断了之后，卡在特氟龙管道里了，只要把管道拔下来，把耗材顶出去就可以了。

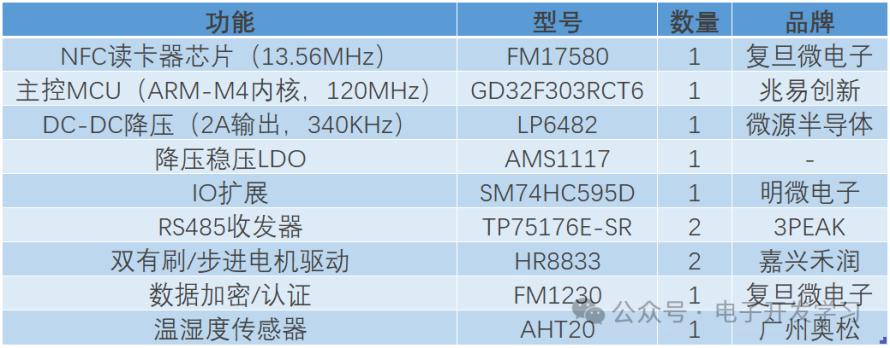

在拆解维修的过程中，我顺便看了一下这个AMS的硬件PCB用料，有好几个器件和厂商都是我以前没听过的，也算是涨了一些见识。最关键的是，所有元器件都是国产的，放在十年前，这或许很难实现。其实除了这台3D打印机的供料系统，我往期拆解过很多产品，其元器件大多已实现国产化，这或许就是中国在最近的关税之战中，不惧美国要挟， 强势反制的底气。
