关于三极管的应用电路有很多，今天就汇总一下比较典型的三极管电路，对比一起区别点以及对应的应用场合。

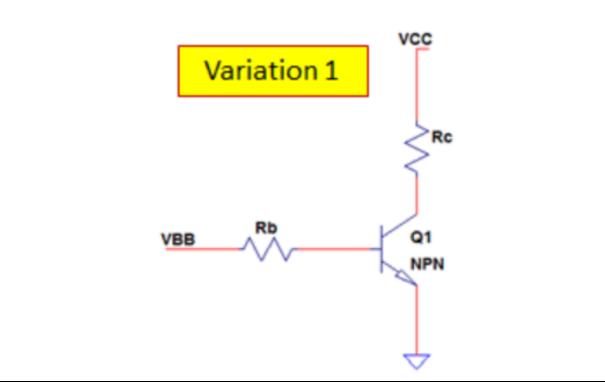

1.下图为比较简单的三极管放大电路。VCC 是集电极电源，VBB 是施加到基极的电压，基极和集电极都串联了限流电阻：Rb 和 Rc。这种电路连接方式对于低侧驱动负载是非常常见的。

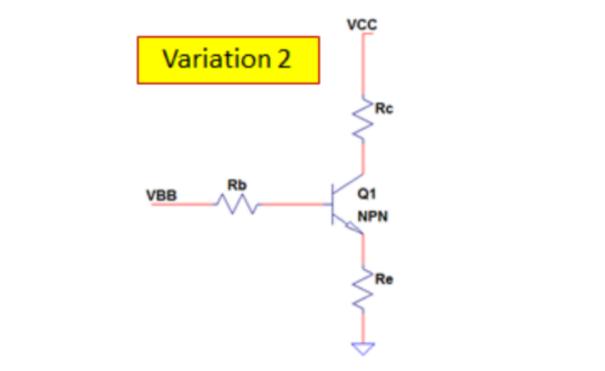

2.下图的三极管电路增加了发射极电阻。这个电阻可以用来设置发射极电压，这对于工作与放大区的三极管来说是很常见的，这个电路有负反馈的作用，比如当流过集电极的电流增大时，Re上的压降就会增大，从而Rb上的电压会降低，基极的电流也会降低，那么集电极的电流会对应降低，最终实现了负反馈动态调节。
3.下面的电路图和第一个电路图基本相同，只是增加了电阻器 Rb1。实际上Rb1 在实际应用中非常重要，因为当三极管基极没有电压输入时，Rb1的存在可以确保基极是接地的，因此，这样做可以防止噪声误导通NPN晶体管。

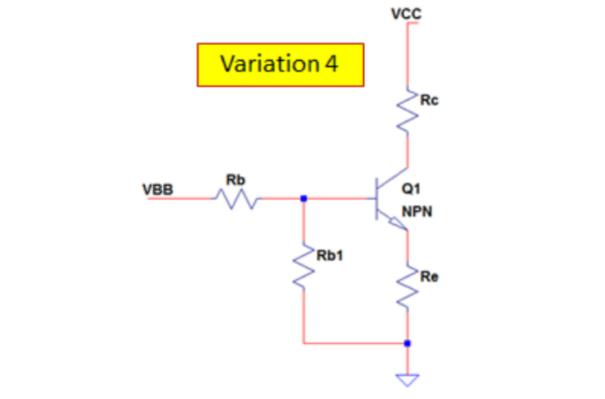

4.下图和第三个电路图基本相同，区别在于在发射极中加了一个电阻Re。这个电阻就是为了设置发射极电压。通过添加 Re 可以很容易地将 NPN 晶体管的配置到放大区工作。

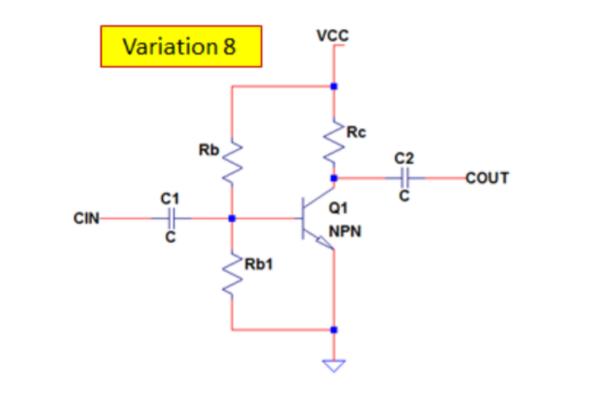

5.下面的电路图其实就是把基极驱动电压由VBB改成了VCC的分压，这样一个电源就能搞定三极管放大电路静态工作点的配置。需要注意的是电容 C1 和 C2 别弄混了，当我们对三极管放大电路进行DC 分析时，这些电容被视为开路，这样便于分析静态工作点，方便我们确认三极管是否工作在放大区，同时电容还能隔直通交，从过在Cin施加小信号，我们便能完成对小信号的放大以及输出。
