今天，我们从温度传感器说起 — 温度传感器是一种用来测量环境或物体温度的器件，它们在各种应用中都扮演着重要的角色，从家用电器到工业控制系统都有广泛应用，像是热水器、干衣机、暖通空调、微波炉等家用电器，还可用于工业生产中的负责监控各种设备仪器，都需要采用温度传感器来实时监测温度的变化，用途相当广泛。

温度传感器的种类多样与特性不同

温度传感器的种类多样，且运作原理各自不同，以下介绍是一些常见的温度传感器的功能与特性及其运作原理。

1. 热电偶（Thermocouple）：

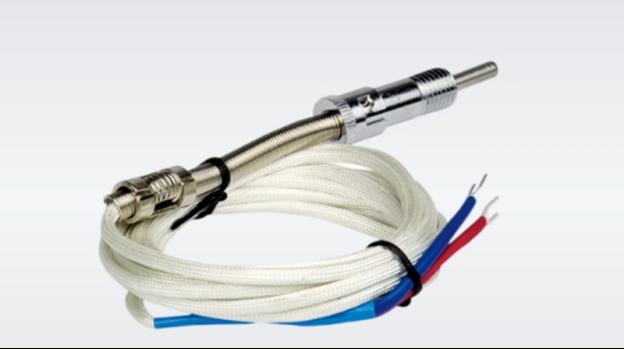

热电偶

热电偶是由两种不同金属或合金的导线组成的热电偶回路，当两种导线的连接点受到温度变化时，会产生电动势（EMF）。这个产生的电压与温度变化之间有一定的关系，可以通过测量这个电压值来确定温度。

热电偶能够应对极端的温度范围，从非常低的温度到极高的温度，这使得它们在各种工业应用中非常有用。热电偶具有较高的灵敏度，能够快速响应温度变化，这使得它们适用于需要实时控制的应用。热电偶的输出电压与温度之间的关系通常是线性的，这使得简单的电路可以用来解读和量测温度。

由于热电偶主要使用金属或合金制造，因此它们对于一些腐蚀性气体和液体相对较为耐受。热电偶通常能够承受一定的压力，这使得它们适用于一些需要耐压性的环境，如高压加热炉。目前有多种不同材料的热电偶，每种都具有不同的特性。

相较于一些其他高温测量技术，热电偶的制造成本相对较低，使其成为一种经济实用的温度传感解决方案。由于热电偶的输出是电压信号，可以在较长的距离上进行测量，这在一些需要在远距离处测量温度的应用中非常有优势。

更多产品型号: DFR0198, 240-080, SEN-11050 , 3290 , SEN0227 ,642 , 455-00103, 455-00036 , 5024-0762 , CTTS-186019-F02A , ES120-0030 , 455-00112, 455-00124 , E52-CA1GTY 2M, GE-1711ATM, GE-1797ATM ,GE-1797, E52-CA1GTY 1M , E52-CA6AFD1S10 5M

2. 热敏电阻（Thermistor）：

热敏电阻

热敏电阻是一种特殊的电阻器件，其电阻值会随着温度变化而变化。通常，热敏电阻的电阻值会随着温度升高而降低，或者随着温度升高而增加，这取决于热敏电阻的材料。一般来说，当温度升高时，热敏电阻的电阻值会下降（NTC - 负温度系数），或者有些热敏电阻的电阻值会随温度升高而上升（PTC - 正温度系数）。

此外，热敏电阻对温度变化非常敏感，这使得它们在需要高灵敏度的应用中特别有用，如精确的温度测量和控制。部分热敏电阻的电阻-温度特性是线性的，即电阻随着温度呈现线性变化，但有些则是非线性的，其电阻-温度曲线可能较复杂。

热敏电阻可用于广泛的温度范围，从极低温度到极高温度，取决于所选用的热敏电阻材料。热敏电阻具有相对较快的响应时间，能够实时反应温度的变化，这使得它们适用于需要实时控制的应用。不同的热敏电阻材料和制造工艺可以调整其性能，如特定温度范围、精确度和灵敏度。

热敏电阻通常制造成小型、简单的器件，这使得它们在成本和体积方面较为经济，适用于多种应用。大多数热敏电阻在操作时消耗较低的功率，这使得它们在许多电池供电的应用中非常实用。

更多产品型号: ERT-J0EM‍103J, NTCG103JF103FT1, ERT-J0EG103JA, ERT-JZEG103FA, ERT-JZEV104H, NTCG203JH472JT1, NCP21XM221J03RA, NCU18WF104F60RB, NCP21XW223J03RA, PRF18BC471QB5RB, NCP21XV103J03RA, B57256V5473F360, NXRT15WF104FA1B040, NCP21WF104J03RA, NCP15WB473J03RC, ERT-J1VA101J, ERT-J1VG103FA, ERT-J1VR103J, NCU15XH103F60RC,ERT-J0ET202J

3. 电阻温度检测器（RTD - Resistance Temperature Detector）：

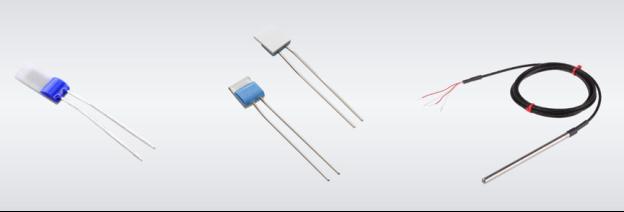

RTD 电阻温度传感器

电阻温度检测器（RTD）是一种电阻会随着温度变化而变化的器件，它是基于材料的电阻会随温度变化而变化的原理，但与热敏电阻不同，电阻温度检测器的变化与温度呈现线性关系。常见的材料包括白金、镍和铜，其中白金RTD是应用最广泛的。

在一个相对较小的温度范围内，RTD的电阻值与温度之间通常呈现线性关系，这使得温度的测量和校正相对较简单。RTD通常提供较高的测量精确度，尤其是在相对较窄的温度范围内，这使得它在需要高度准确的应用中非常有用。

RTD的电阻值相对稳定，对时间和使用条件的变化的影响较小，这增加了传感器的可靠性，可用不同材料的热电阻应对不同的温度范围，从极低温度到极高温度，满足各种应用需求。

RTD通常具有较小的温度漂移，即在不同温度下的测量稳定性较高。RTD通常不需要额外的加热器件，因此功耗相对较低，适用于长时间运行且要求节能的应用。RTD的温度-电阻特性通常相对稳定，容易进行校正，以确保测量的准确性。RTD对外部环境的影响相对较小，不受湿度、压力等因素的影响。

更多产品型号: PTS080501B100RP100, NB-PTCO-002, TMP6131DECT, PTS120601B1K00P100, NB-PTCO-011, 32207605, P0K1.202.3K.A.010, NB-PTCO-024, 32208571, 32207638, 32208502, PTS060301B100RP100, NB-PTCO-035, 32207615,PPG501JA, PTS080501B500RP100, PTS0603M1B100RP100, 32208548, PTS1206M1B100RP100, HDC3022DEJR

4. IC型温度传感器（Temperature Sensor IC）：

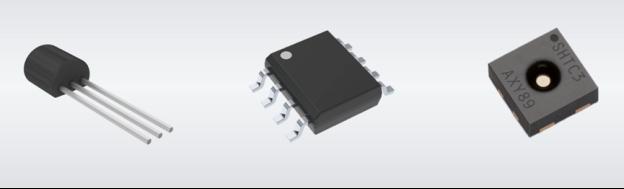

微型温湿度传感器芯片

IC型温度传感器通常是一种将温度转换为电压或数字信号的集成电路器件，这些传感器广泛应用于各种电子设备和工业应用中。IC型温度传感器通常具有较高的温度测量精确度，可以满足对精确度要求较高的应用。大多数IC型温度传感器提供数字输出，可以直接与微控制器、微处理器或其他数字电子系统连接。这类传感器通常是高度集成的器件，集成了传感器件、信号处理电路和通信接口，节省了系统设计的成本和空间。

很多IC型温度传感器的功耗相对较低，使其适用于电池供电或要求节能的应用。这些传感器可覆盖广泛的温度范围，包括室内温度、低温、高温等，覆盖了多种应用需求。一些IC型温度传感器内置了校正和补偿电路，能够提高其在不同条件下的性能稳定性。

多数IC型温度传感器支持标准的数字通信接口，例如I2C、SPI，这使得与其他数字器件的连接更加方便。由于IC型温度传感器通常支持内部处理和校正，对使用者来说比较简便，不需要复杂的外部电路。

更多产品型号: KTY81-110 , 112 , SE95DP,118, LM335ADT, MCP9700T-E-TT, MCP9501PT-095E-OT, TMP6131DECR, LMT01QLPGQ1, MCP98244T-BE-MNY, TMP6131ELPGMQ1, MCP9700AT-E-LT, MCP9700T-E-LT,TC74A0-3.3VCTTR, STS40-CD1B-R3, MCP9808T-E-MC, MCP9700A-E-TO, AS6200C-AWLT-L, MCP9808T-E-MS, MLX90632SLD-BCB-000-RE, AT30TS74-SS8M-T, PCT2075TP,147

5. 红外线温度传感器（Infrared Temperature Sensor）：

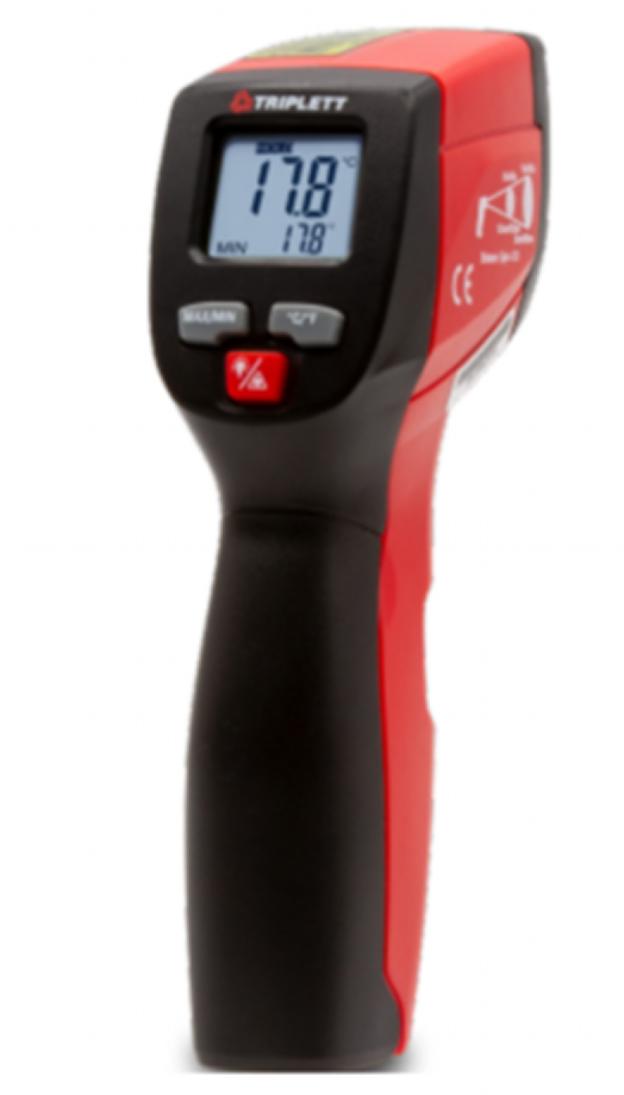

红外测温枪

红外线温度传感器是一种非接触式温度传感技术，无需与物体直接接触，而是通过检测物体发射的红外线辐射来测量物体的表面温度。它们检测物体发射的红外线辐射并转换为温度数据。这种传感器通常用于远距离和非接触式的温度测量。红外线温度传感器通常具有快速的响应时间，能够在短时间内提供实时的温度数据。

红外线温度传感器对不同物体表面的辐射特性具有适应性，并且不受物体表面材料的影响，因此适用于各种物体，并具有广泛的温度范围，从极低温度到极高温度都可以进行准确测量，在一些合适的应用条件下，红外线温度传感器可以提供较高的测量精确度。

红外线温度传感器不受光线、湿度等外部环境因素的影响，因此适用于一些特殊环境，如高辐射、灰尘或潮湿的场合，且由于红外线温度传感器是非接触式的，因此可以在较远的距离上进行测量，这对于需要在远距离处进行温度监测的应用非常有用，可以被安装在难以接近的地方，并通过无线或有线方式进行远程监测。

更多产品型号: TPIS 1S 1385 - 5029, MLX90632SLD-BCB-000-RE, TPIS 1T 1086 L5.5,
MLX90614ESF-AAA-000-TU, MLX90614ESF-DCA-000-TU, AMG8833, MLX90614ESF-ACC-000-TU, MLX90614ESF-DCC-000-TU, MLX90614ESF-BCC-000-TU, MLX90614KSF-AAA-000-TU, MLX90614KSF-ACC-000-TU, MLX90614ESF-ACF-000-TU, MLX90614ESF-DCH-000-TU, MLX90614ESF-BCH-000-TU, MLX90614ESF-BCI-000-TU, ZTP-148SRC1, ZTP-148SR, ZTP-135SR

温度传感器的选择与设计技巧

不同类型的传感器有不同的运作原理，但大致上可归纳为对温度变化产生敏感的材料或原理。测量这种材料或原理的变化，并转换为电信号或其他形式的输出，以表示温度变化。选择适当的温度传感器取决于应用的需求，例如准确度、灵敏度、反应时间、温度范围等因素。

在应用中使用温度传感器时，设计技巧是关键，以确保系统能够准确、稳定地测量温度。在设计系统时，首先需根据应用的需求和环境条件，选择适当的温度传感器类型，如热敏电阻、热电偶、红外线传感器等，然后考虑系统所需的温度测量精确度和分辨率，并选择相应的传感器，较高精确度通常需要更昂贵的传感器。

使用温度传感器时应先实施校正程序，以确保传感器的输出与实际温度之间的一致性。校正应定期执行，尤其在传感器长时间使用后或环境条件发生变化时。在设计中也需要考虑防止电磁干扰的方法，以避免传感器输出受到外部电磁场的影响，这可能包括使用屏蔽材料或远离电磁源。
此外，还需考虑传感器的工作环境，包括温度范围、湿度、压力等因素，以确保所选择的传感器能够在预期的环境中正确运作，并需考虑传感器的电源需求和功耗，尤其是在需要长时间运行或是使用电池供电的情况下，合理的电源管理有助于延长系统的运行时间。

在设计中还需要加入保护措施，以防止传感器受到过电压、过电流或静电放电等可能损坏传感器的因素。在可能受到温度变化影响的情况下，考虑使用温度补偿技术，以提高温度传感器的准确性。

在设计时还需要考虑如何处理和传输传感器的数据，这可能包括使用微控制器、数据处理算法和通信协议。正确的安装和放置传感器是确保正确温度测量的关键，应避免将传感器放置在可能受到外部热源或冷源影响的位置。上述的这些技巧将有助于确保温度传感器在特定应用中可靠地执行其功能。
温度传感器常遇见的问题与解决方案

在设计中使用温度传感器时，可能会面临一些常见的问题，像是校正和精确度问题，传感器的输出可能受到制造差异或长时间使用而产生的漂移影响，因此需要定期进行校正，可使用已知温度的参考点来进行调整。此外，应选择具有较高精确度的传感器，并在需要时采用多点校正。

在设计时也常会遇到电磁干扰的问题，外部电磁场可能影响传感器的输出，导致不准确的温度测量，此时应该使用屏蔽材料，远离可能的电磁场，或者使用差动输入设计来减少电磁干扰的影响。

此外，应用环境条件也会对温度传感器造成影响，在极端的环境条件，如高温、低温、高湿度等，可能影响传感器的性能。此时应选择符合应用需求的传感器，并确保传感器能够适应预期的环境条件。若有必要，可使用防护罩、加热器件或冷却系统等方法，以维持传感器适当的工作条件。

传感器的高功耗可能影响系统的电源管理，尤其在使用电池供电的应用中。解决方法是针对低功耗应用选择低功耗的传感器，并实施有效的电源管理策略，如睡眠模式、动态功率调节等。

另一方面，一些传感器可能在极端温度条件下产生非线性或漂移，此时应进行适当的温度校正，使用传感器的线性区间，并在可能的情况下选择具有较低温度漂移的传感器。当然，若传感器的安装位置不当，也容易受到外部热源或冷源的影响。此时应确保传感器的安装位置是适当的，远离可能影响其性能的热源或冷源。

温度传感器也需要进行数据处理和通信，此时可能引入错误，导致不准确的温度读数。所以应使用可靠的数据处理算法，并确保使用准确的通信协议，以确保传感器数据的可靠性。

结语
本文所提到的这些关于温度传感器的问题和解决方法，提供了在使用温度传感器时的一些建议，但具体的解决方法可能还需取决于特定的应用和传感器类型，必须综合考虑各种因素，包括环境、功耗、精确度要求等，将有助于确保温度传感系统的正确运作。
