空调传感器有时也被叫做是温度传感器，在空调中的主要的作用就是用来探测空调各个部分的温度的，空调传感器在空调中的数量有很多不只一个，而且是分布在空调的各个重要的部位。

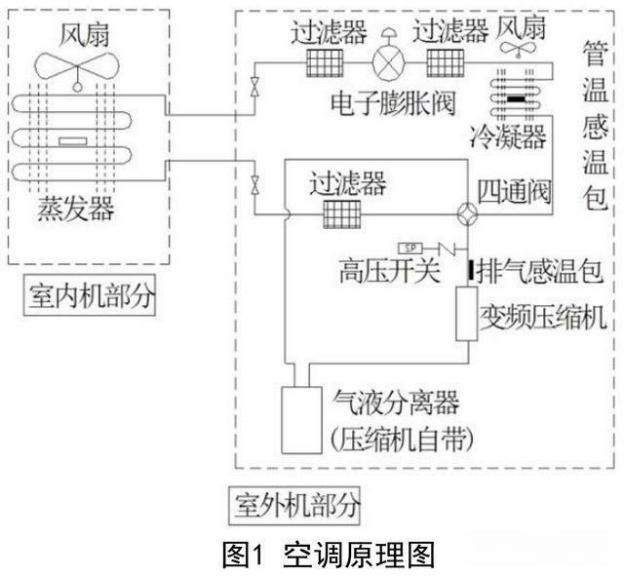

空调原理图如图1，为了实现智能调控采用了许多传感器，其中尤其以温度和湿度传感器最为重要。温度传感器主要安装部位：

① 安装在室内挂机的过滤网下面，用来检测室内环境温度是否达到设定值；

② 安装在室内蒸发器管道上，测量制冷系统蒸发温度；

③ 安装在室内机出风口、用于室外机融霜控制；

④ 安装在室外散热器上，用于检测室外环境温度；

⑤ 安装在室外散热器上，用于检测室管道温度；

⑥ 安装在室外压缩机排气管上，用于检测压缩机排气管温度；

⑦安装在压缩机贮液罐附近，用于检测回液管温度。湿度传感器主要安装部位：风道内插装湿度传感器，检测出风空气的湿度。

温度传感器是空调系统中的重要部件。其作用是对空调房间里的空气进行检测，控制调节空调正常工作。为了能自动地调节房间内温度的高低空调系统中必须设置温度传感器。温度传感器种类甚多，但在家用空调系统中使用的主要有两种：热敏电阻式(电子式温控器)和热胀式温度传感器(波纹管式温控器、膜盒式温控器统称为机械式温控器)。目前普遍用得较多的是热敏电阻式温度传感器，机械式温控器一般用于单冷式空调中。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。空调温度传感主要功能和作用如下：

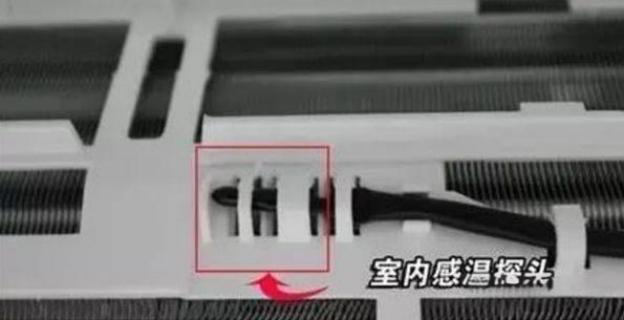

1、室内环境温度传感器：室内环境温度传感器通常安装在室内机热交换器的出风口处，它的作用主要有三个：

⑴是在制冷或制热期间检测室内的温度，控制压缩机运转的时间；

⑵是在自动运行模式下控制工作状态；

⑶是控制室内风扇的转速。

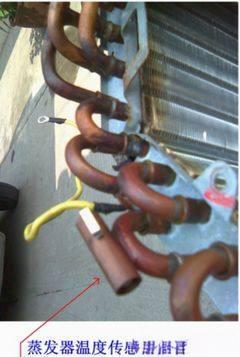

2、室内盘管温度传感器：室内盘管温度传感器采用金属外壳，安装在室内热交换器的表面上，它的主要作用有四个：

⑴冬季制热时用来防冷风控制。

⑵夏季制冷时用来防冻结保护。

⑶用于控制室内机风速。

⑷与芯片配合实现故障自珍。

⑸在制热时控制室外机出霜。

3、室外环境温度传感器：室外环境温度传感器通过塑料架安装在室外热交换器上，它的主要作用有两个：

⑴是在制冷或制热期间检测室外的环境温度；

⑵是用直于控制室外风机转速。

4、室外盘管温度传感器：室外盘管温度传感器采用金属外壳，安装在在室外热交换器的表面上，它的主要作用有三个：

⑴是制冷期间防过热保护；

⑵是制热期间防冻结保护；

⑶是除霜期间控制热交换器的温度。

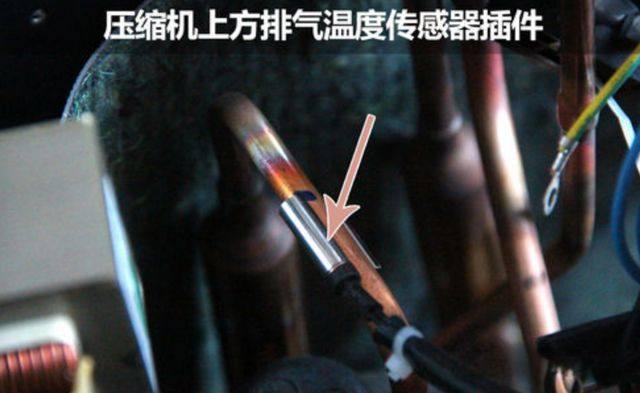

5、压缩机排气温度传感器：压缩机排气温度传感器也采用金属外壳，它安装在压缩机排气管上，它的主要作用有两个：

⑴通过检测压缩机排气管温度，控制膨胀阀的开启度的压缩机转速；

⑵是用于排气管过热保护。

提示，通常厂家根据空调室内机微型电脑控制主板的参数来确定温度传感器的阻值是，一般当阻值随温度升高而降低，随温度降低而增大。

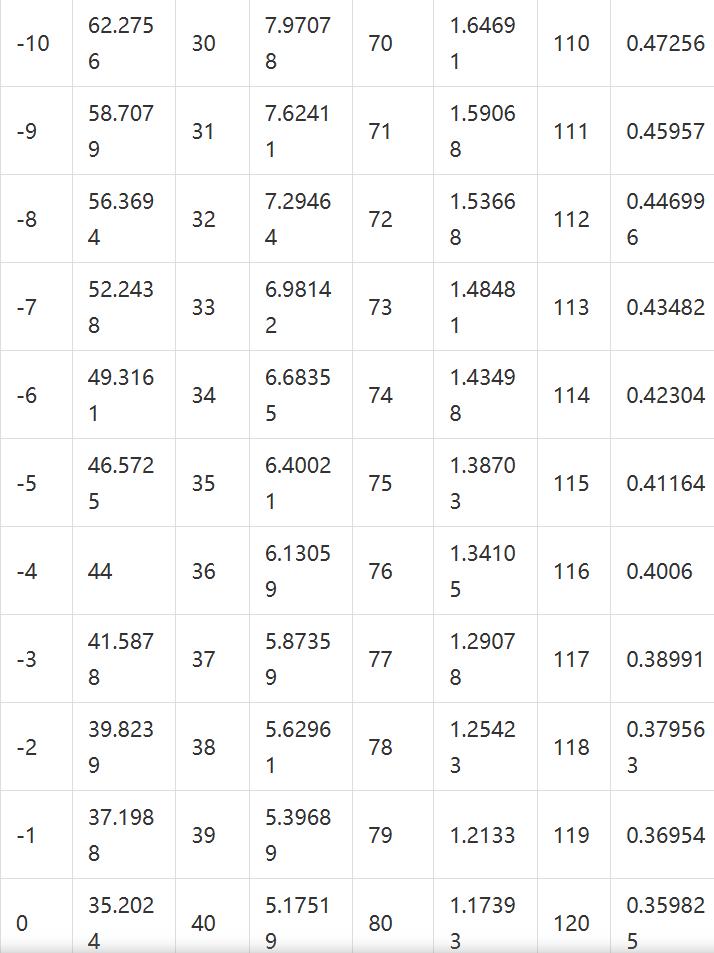

温度传感器的温度与阻值表：

由于温度传感器(俗称感温探头)的阻值，在不同的温度，对应不同的阻值，并且元件本身没有任何厂家的型号和参数标识，这会给维修空调时增加了判断难度。

一般在维修过程中是以实测阻值和资料对比，或者用手握感温头，用表测其阻值是否有变化来判断其好坏。这些可以大概判断出传感器的好坏。

不过有些传感器，在用加温法时，阻值也是变化的，但其阻值已经严重偏离正常值。许多空调的电路图发现，空调的传感器电路基本相似，都是以电阻分压形式提供信号电压给CPU进行比较计算，以此判断外界温度的高低。CPU向感温头供电一般是+5V，经过感温头电阻变化分压后，输入CPU的电压一般在+2.0V~3.0V之间，这也是传感器两头的电压。

如果测出的电压严重偏离，可判断传感器已经损坏。

1、不同类型感温头的阻值不同，但如何判别感温头的好坏呢？

很简单，就是在线测量它的电压，25度时正常的电压一般是在+2~+2.5V之间。

2、因为人的体温恒定，所以用手握感温头一时，它的在路电压是一定的(约为2.17V)。

3、拔掉感温头的插头，在线路测量其座子的两个插针的电阻，所得的阻值基本就是感温头在25℃时的型号值（经实际检验此方法不准确）。

如果是8K左右的电阻，那传感器感温头的型号值一般是10K；如果是4.7K电阻,则是5K感温头；以此类推。（但有部分大型空调，变频空调外机控制板温度传感器的阻值是下偏置电阻的3倍，即以上述方法测出的阻值乘以3，就是传感器在25C时的阻值。）

4、感温头的型号值就是它在25℃时的电阻值，通常是5K，10K，15K，20K，50K这几种，一般都是负温度系数的，即温度越高，电阻值反而越小。

5、一般来说内机管温和室温阻值是一样的。

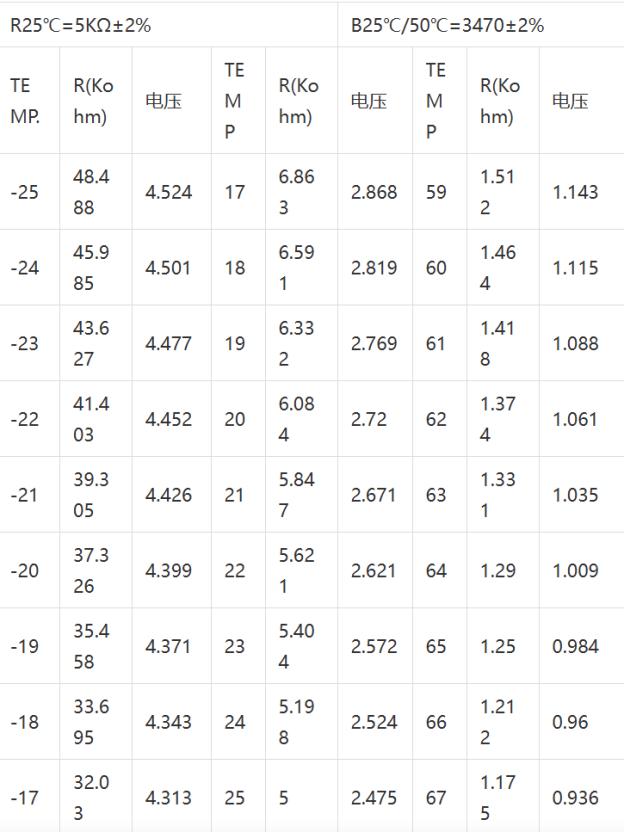

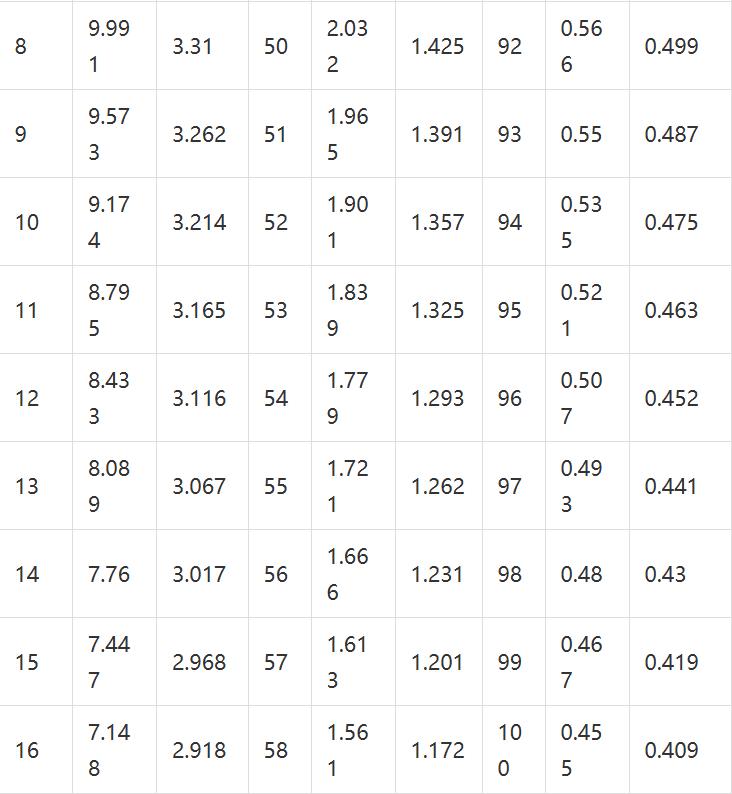

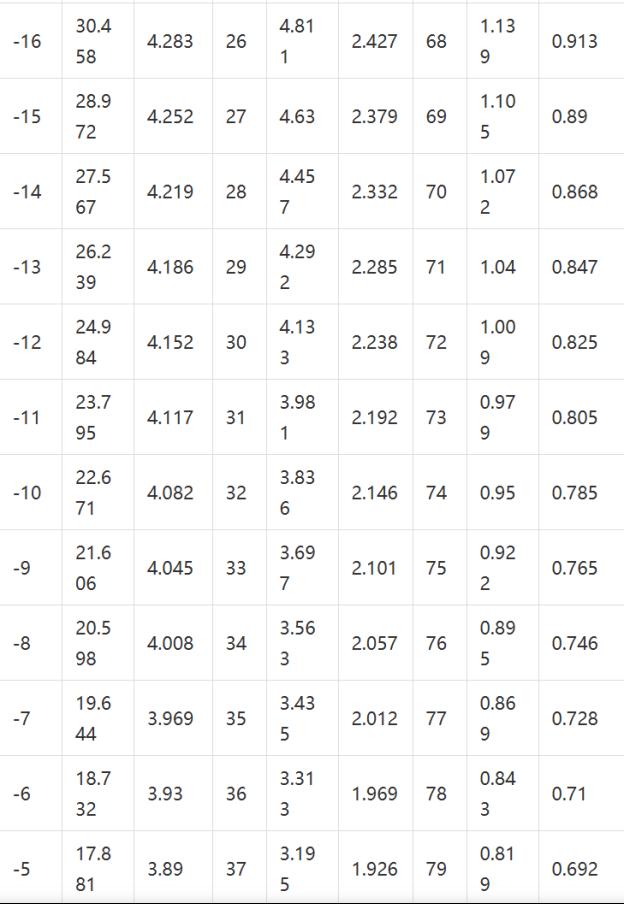

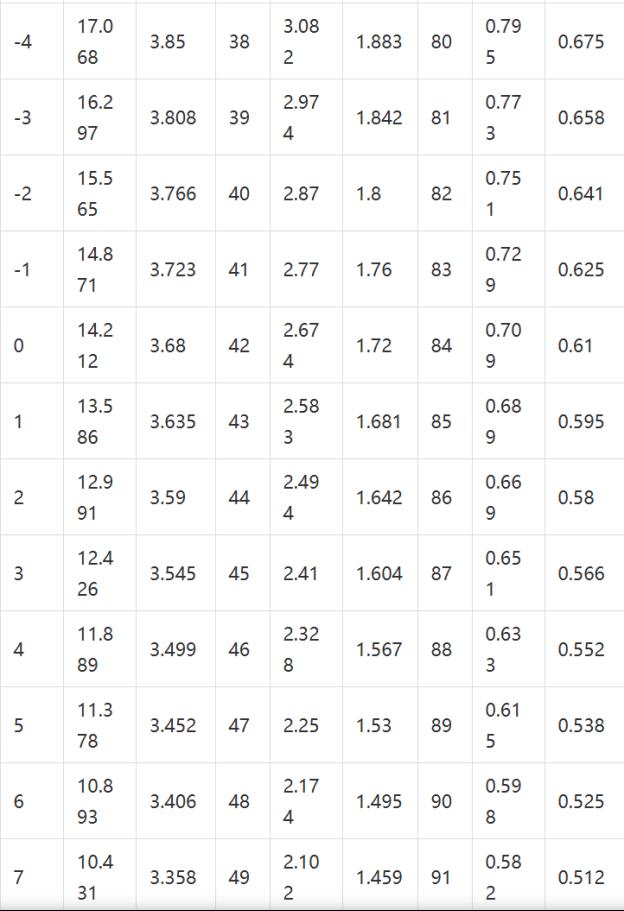

《空调管温控制器（5k）温度-电阻电压参数对照表》
单位：温度℃／电阻Ｋ

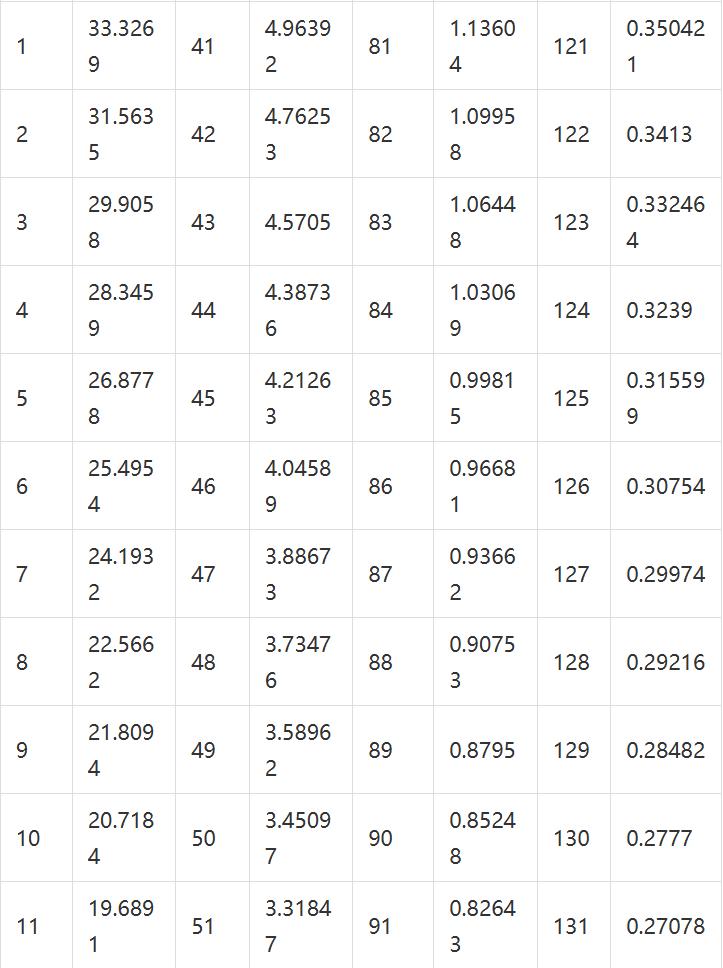

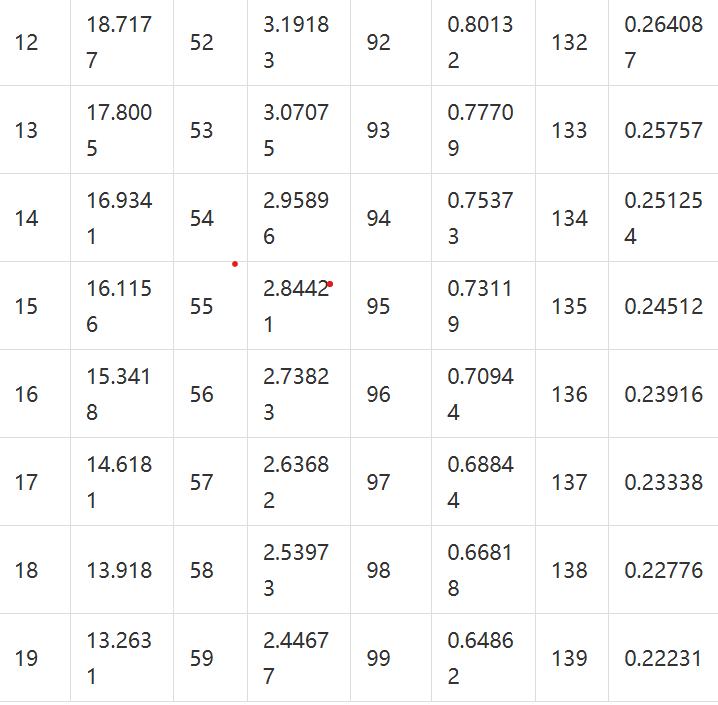

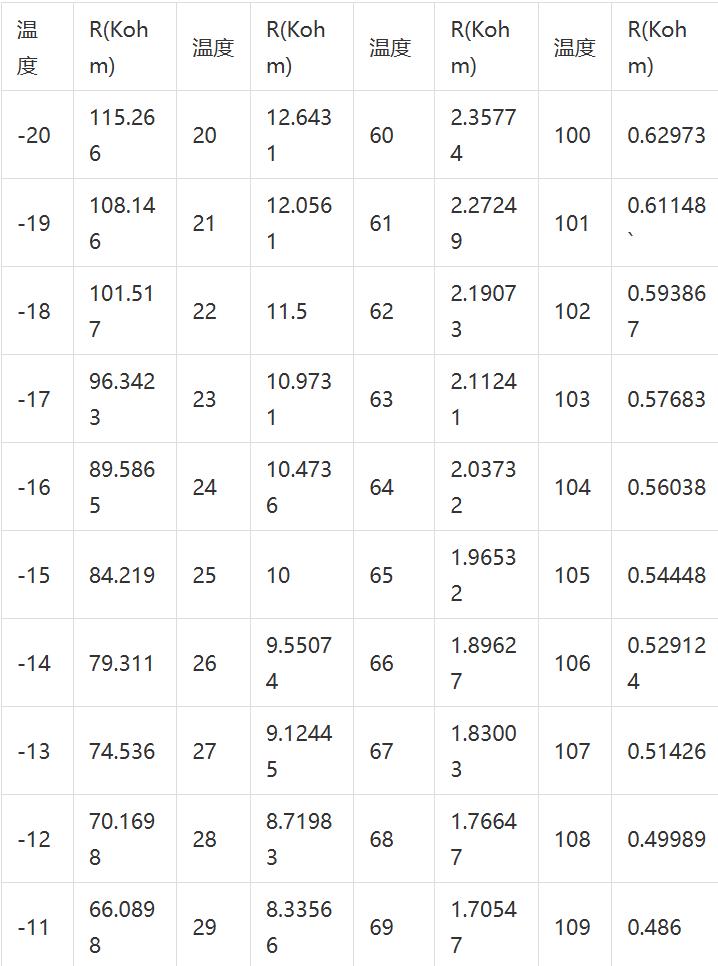

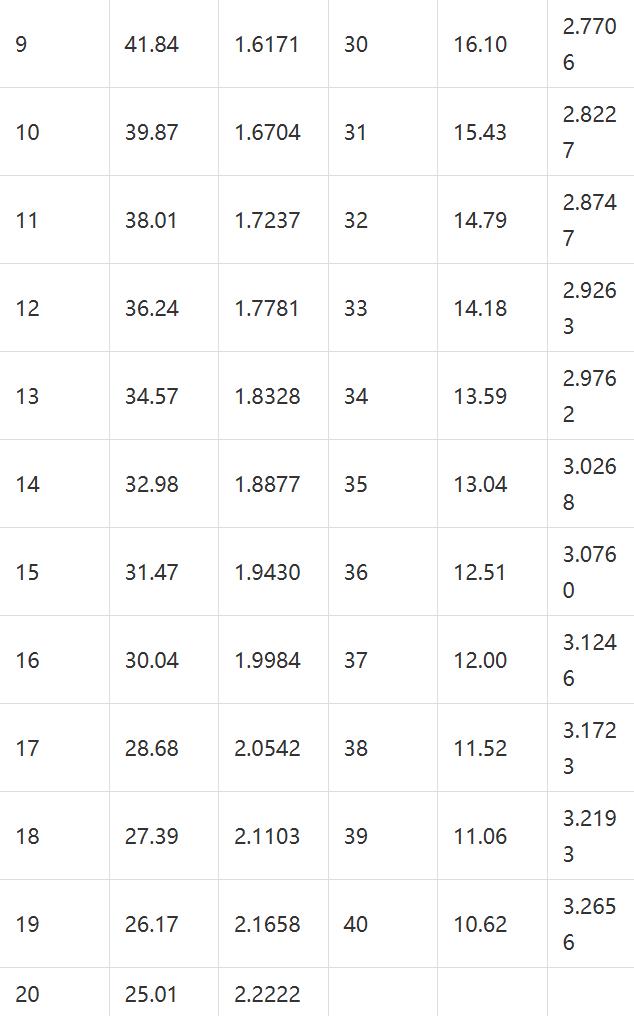

《空调管温传感器（10K）温度-电阻对照表》
单位：温度℃／电阻Ｋ

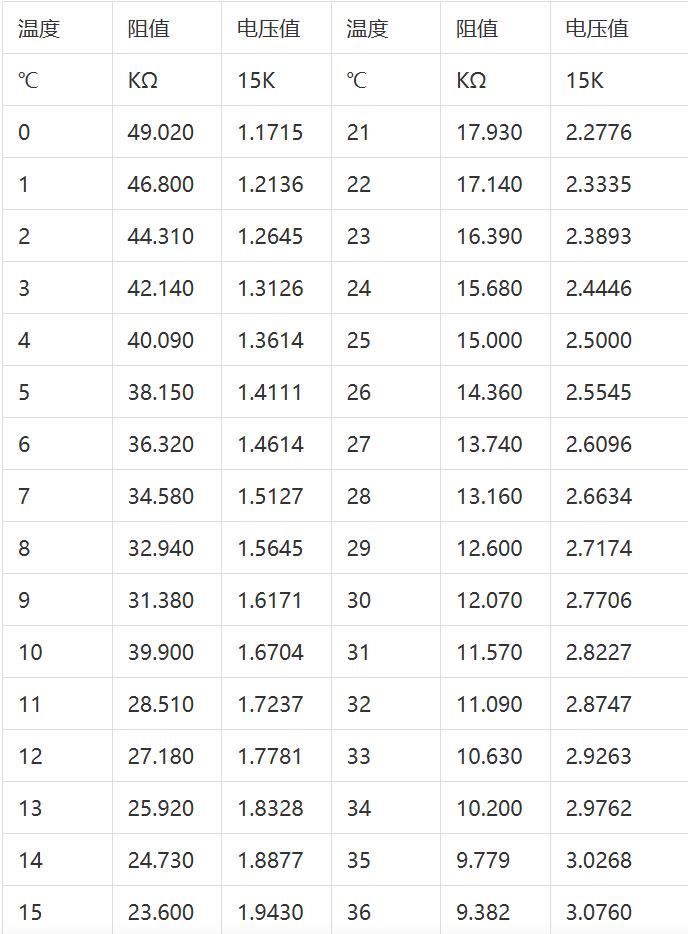

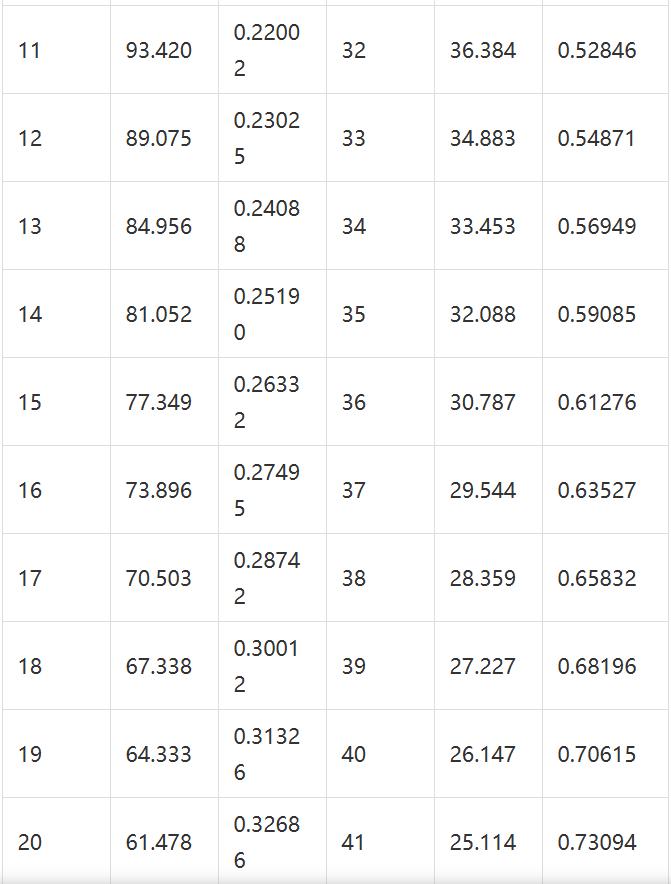

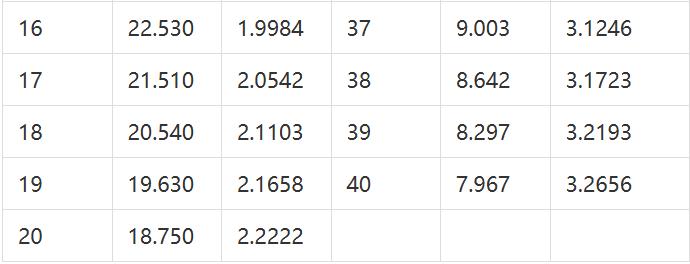

(3)15K

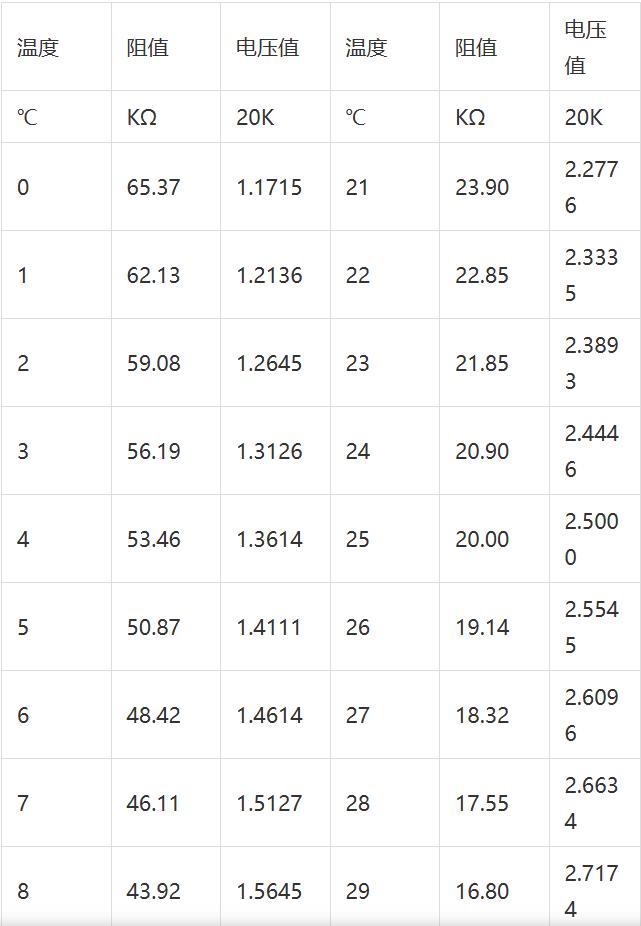

(4)20K

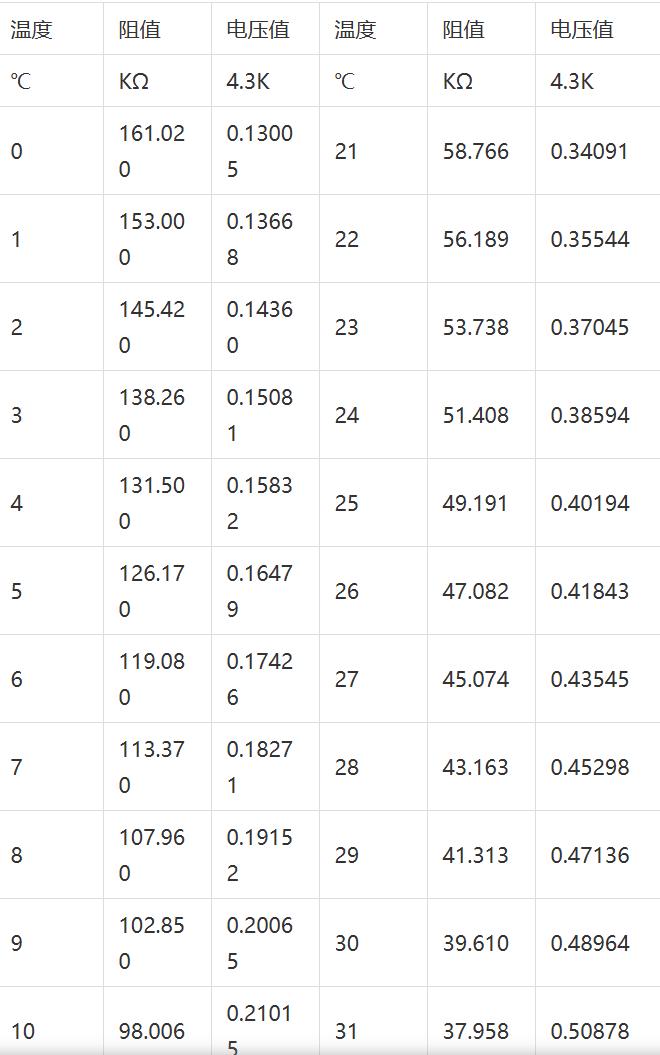

(5)50K

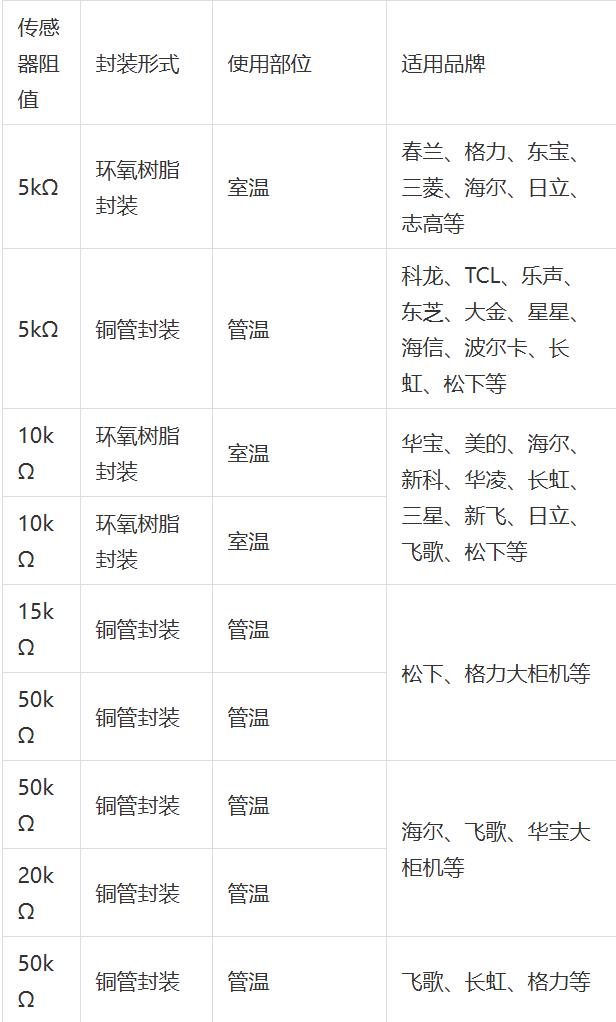

常见空调传感器阻值、品牌对照表：

温度传感器分类：

1.热胀式温度传感器：
这是根据物体热胀冷缩的性质而构成的一种温度传感器。利用热膨胀产生的

机械位移。

直接带动控制开关动作，从而构成兼备传感器与控制器双重功能的温控器。

热胀式温度传感器有双金属式和蒸气压力式两种。空调系统中所用的压力式温度传感器大多为蒸气压力式。

蒸气压力式温控器又分波纹管式温控器和膜盒式温控器两种。它们都是根据感温包内的感温济压力随温度的变化，使气式(波纹管或膜盒)相应地发生伸缩位移，再通过传动机构(杠杆系统)加以放大，从而控制触点机构将压缩机控制电路接通或断开。两者的区别是前者感温腔传动元件为波纹管，腔内感温济的压力变化与波纹管的位移呈线性关系；后者感温腔传动元件为金属膜盒，腔内感温剂的压力变化与膜盒位移呈非线性系。压力式温控器一般用于单冷式空调中。

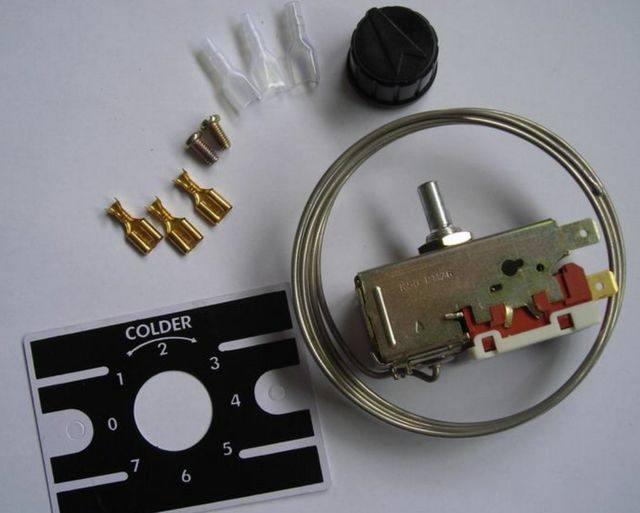

2.波纹管式温控器

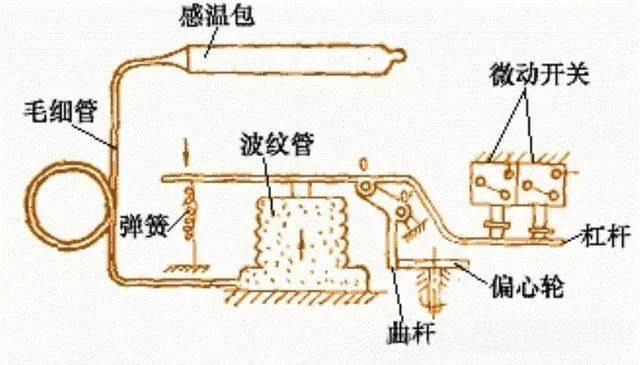

波纹管式温控器如下图所示。它由感温系统、压力传动机构、开关触点、调节机构以及外壳等组成。感温系统由一根毛细管和波纹管(气室)组成，其内部充有一定量的感温剂，感温剂一般采用氯甲烷。

工作原理：波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。当室温上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧；的弹力把开关触点接通，此时压缩机运转，系统制冷，直到室温又降至设定的温度时，感温包气体收缩，波纹管收缩与弹簧一起动作，将开关置于断开位置，使压缩机的电动机电路切断。以此反复动作，从而迟到控制房间温度的目的。

3.膜盒式温控器
膜盒式温控器感温系统主要由测温管、毛细管和密封的膜盒组成；调节机构由凸轮和转轴组成；执行机构由弹簧、压板和微动开关组成。膜盒的一端通过毛细管接在测温管上，内充感温剂；另一端与压板接触。当室温变化时，膜盒内部的压力也随之改变，通过压板一端的顶杆使串连在电路中的开关触点接通或断开，进而控制压缩机的运行和停止。

4.热敏电阻式温度传感器：
热敏电阻式传感器是目前空调温度传感器所使用的主流传感器，灵敏度高、体积小、反应迅速，使用方便，不必考虑线路引线电阻和接线方式，功耗小，性能可靠，当前在空调温度传感器中应用最广。

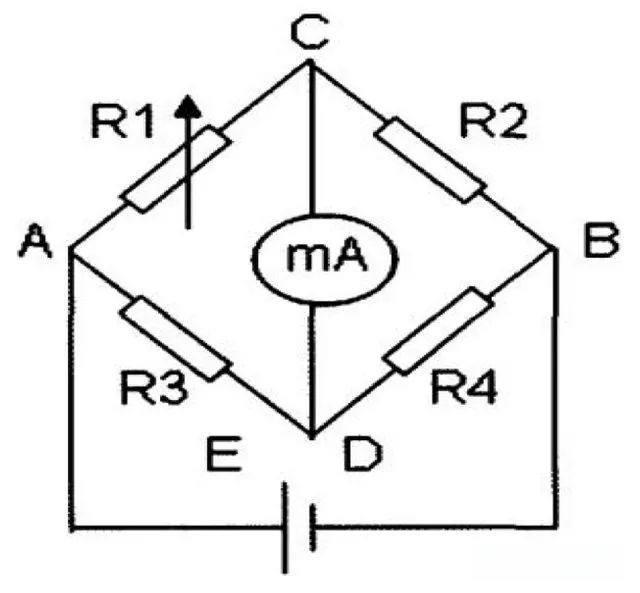

图2 惠斯登电桥
热敏电阻是一种用半导体材料制成的敏感元件。热敏电阻式温度传感器是根据惠斯登电桥原理制成的，惠斯登电桥如图2所示。在AB 两端接上电源E，根据基尔霍夫定律，当电桥的电阻R1xR4=R2xR3 时，C 与D 两点的电位相等，输出端C 与D 之间没有电流流：其过，热敏电阻的阻抗R1 的大小随周围温度的上升或下降而改变，使平衡受到破坏，CD 之间有输出电流。因此，在构成温控器时，可很容易地通过选择适当的热敏电阻来改变温度调节范围和工作温度。

温度变化使负温度系数的热敏电阻阻值变化，CPU 端子的电压也随之变化，CPU 根据电压的变化来决定空调的工作状态。任一温度传感器损坏都将导致空调系统工作异常。

5.湿度传感器

空调中的湿度传感器，可以实时监测空气中的湿度并智能调节，营造一个舒适的居住环境。在空调内部，常使用陶瓷湿度传感器。

陶瓷湿度传感器主要利用陶瓷烧结体微结晶表面在吸湿和脱湿的过程中电极之间电阻的变化来检测相对湿度。

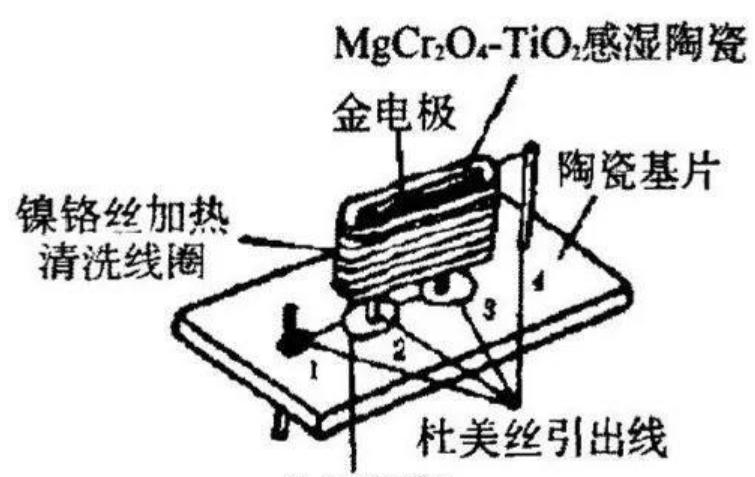

以‐Ti为例说明其典型结构．如图3所示，在‐Ti陶瓷片的两面，设置高金电极，并用掺金玻璃粉将引出线与金电极烧结在一起。在半导体陶瓷片的外面，安放一个由镍铅丝烧制两成的加热清洗圈，以便对元件进行经常加热清洗，排除有害气氛对元件的污染。元件安放在一种高度致密的、疏水性的陶瓷底片上。为消除底座上测量电极2 程3 之间由于吸温和污染而引起漏电．在电极2 和3 的四周设置金短路环。
